Електроважільний механізм
Формула / Реферат

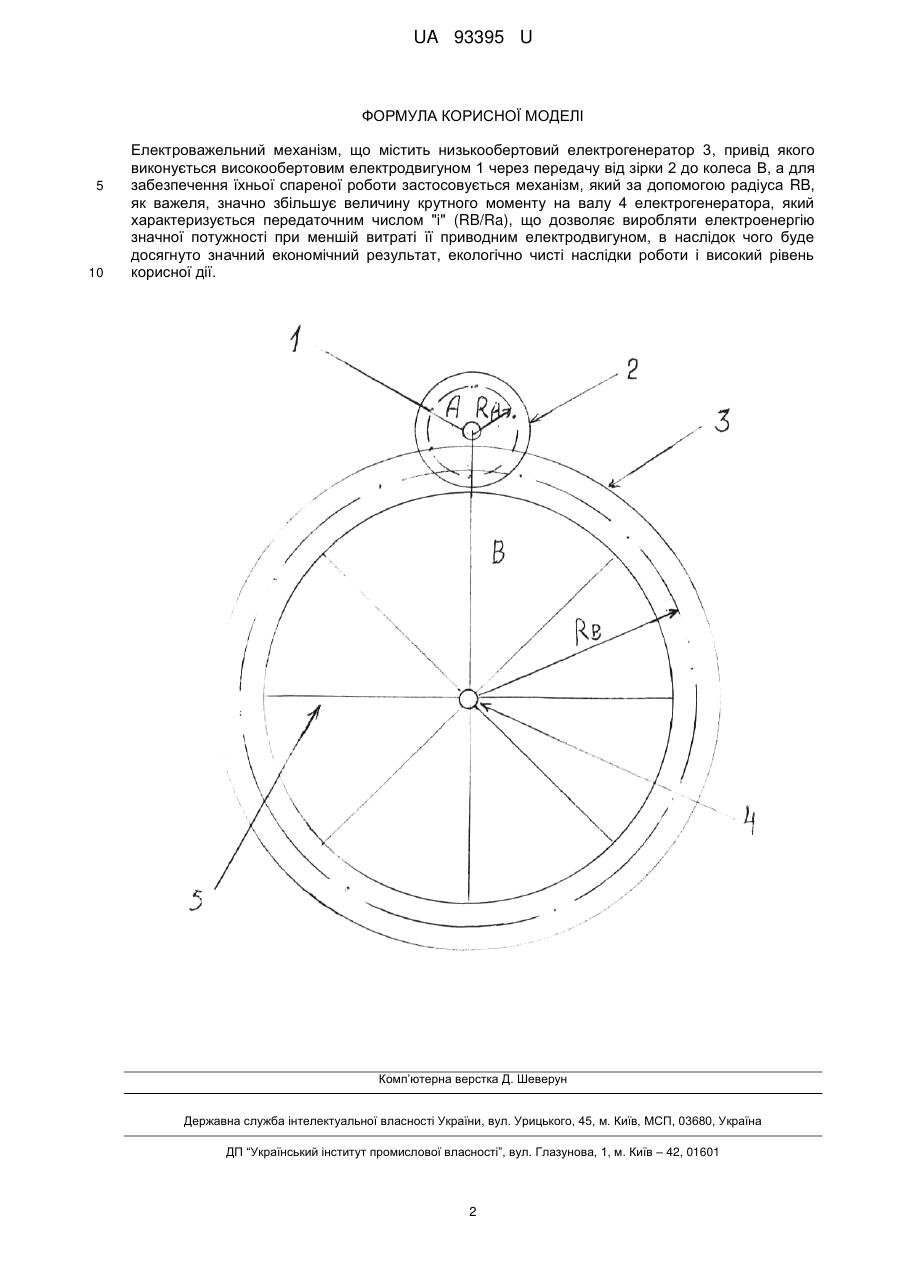

Електроважельний механізм, що містить низькообертовий електрогенератор 3, привід якого виконується високообертовим електродвигуном 1 через передачу від зірки 2 до колеса В, а для забезпечення їхньої спареної роботи застосовується механізм, який за допомогою радіуса RB, як важеля, значнозбільшує величину крутного моменту на валу 4 електрогенератора, який характеризується передаточним числом "і" (RB/Ra), що дозволяє виробляти електроенергію значної потужності при меншій витраті її приводним електродвигуном, в наслідок чого буде досягнуто значний економічний результат, екологічно чисті наслідки роботи і високий рівень корисної дії.
Текст

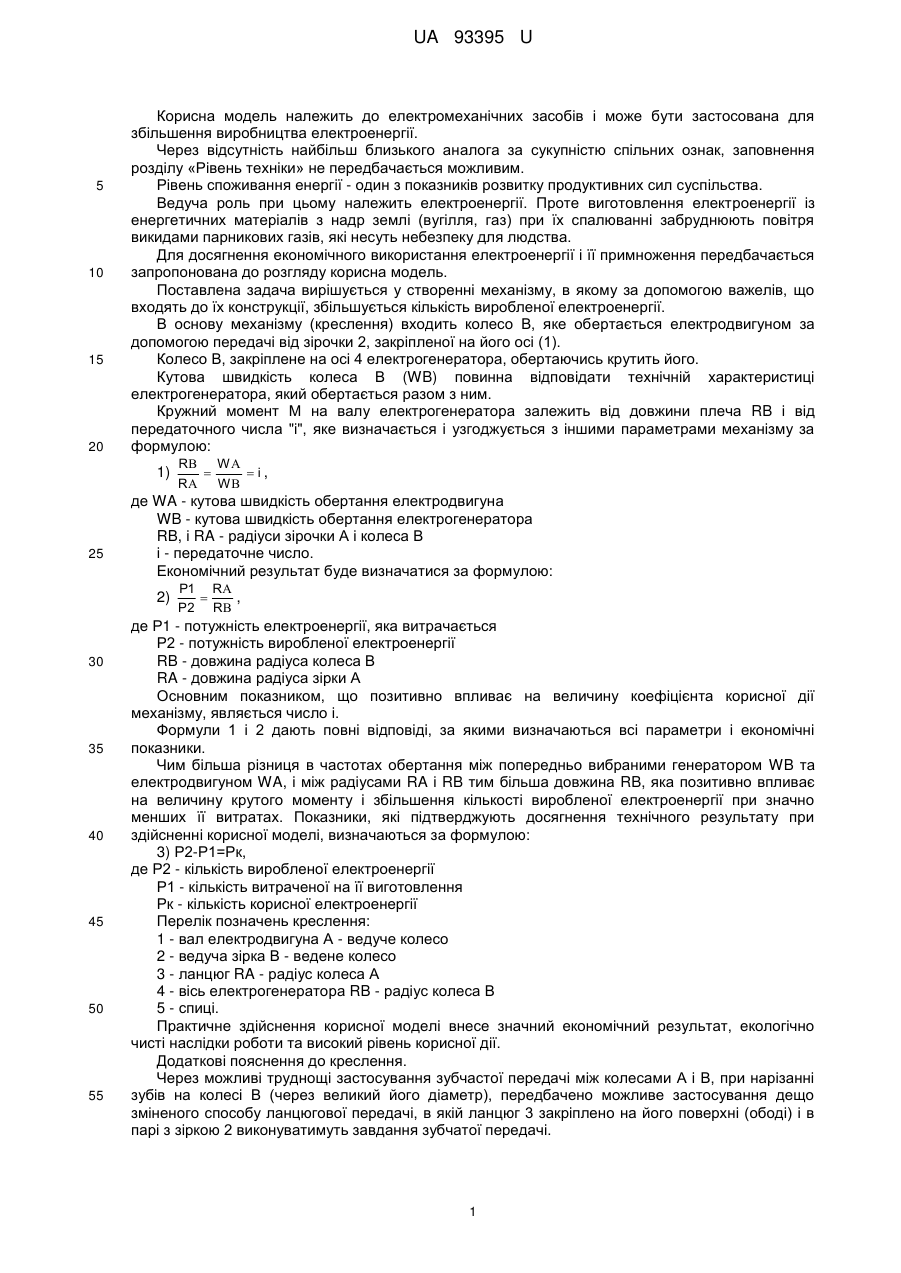

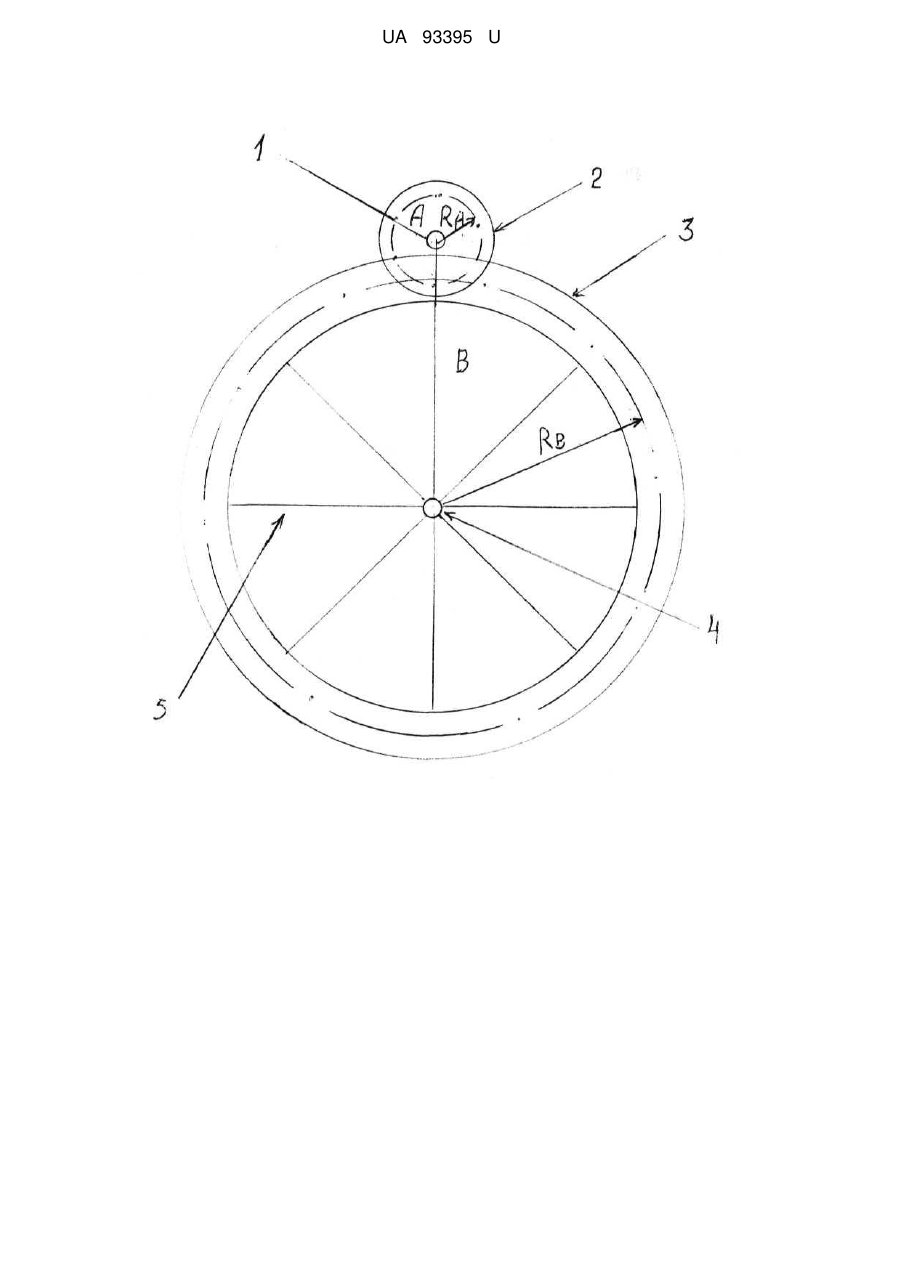

Реферат: UA 93395 U UA 93395 U 5 10 15 20 Корисна модель належить до електромеханічних засобів і може бути застосована для збільшення виробництва електроенергії. Через відсутність найбільш близького аналога за сукупністю спільних ознак, заповнення розділу «Рівень техніки» не передбачається можливим. Рівень споживання енергії - один з показників розвитку продуктивних сил суспільства. Ведуча роль при цьому належить електроенергії. Проте виготовлення електроенергії із енергетичних матеріалів з надр землі (вугілля, газ) при їх спалюванні забруднюють повітря викидами парникових газів, які несуть небезпеку для людства. Для досягнення економічного використання електроенергії і її примноження передбачається запропонована до розгляду корисна модель. Поставлена задача вирішується у створенні механізму, в якому за допомогою важелів, що входять до їх конструкції, збільшується кількість виробленої електроенергії. В основу механізму (креслення) входить колесо В, яке обертається електродвигуном за допомогою передачі від зірочки 2, закріпленої на його осі (1). Колесо В, закріплене на осі 4 електрогенератора, обертаючись крутить його. Кутова швидкість колеса В (WB) повинна відповідати технічній характеристиці електрогенератора, який обертається разом з ним. Кружний момент Μ на валу електрогенератора залежить від довжини плеча RB і від передаточного числа "і", яке визначається і узгоджується з іншими параметрами механізму за формулою: 1) 25 де WA - кутова швидкість обертання електродвигуна WB - кутова швидкість обертання електрогенератора RB, і RA - радіуси зірочки А і колеса В і - передаточне число. Економічний результат буде визначатися за формулою: 2) 30 35 40 45 50 55 R W i, R W P1 R , P2 R де Ρ1 - потужність електроенергії, яка витрачається Р2 - потужність виробленої електроенергії RB - довжина радіуса колеса В RA - довжина радіуса зірки А Основним показником, що позитивно впливає на величину коефіцієнта корисної дії механізму, являється число і. Формули 1 і 2 дають повні відповіді, за якими визначаються всі параметри і економічні показники. Чим більша різниця в частотах обертання між попередньо вибраними генератором WB та електродвигуном WA, і між радіусами RA і RB тим більша довжина RB, яка позитивно впливає на величину крутого моменту і збільшення кількості виробленої електроенергії при значно менших її витратах. Показники, які підтверджують досягнення технічного результату при здійсненні корисної моделі, визначаються за формулою: 3) Р2-Р1=Рк, де Р2 - кількість виробленої електроенергії Р1 - кількість витраченої на її виготовлення Рк - кількість корисної електроенергії Перелік позначень креслення: 1 - вал електродвигуна А - ведуче колесо 2 - ведуча зірка В - ведене колесо 3 - ланцюг RA - радіус колеса А 4 - вісь електрогенератора RB - радіус колеса В 5 - спиці. Практичне здійснення корисної моделі внесе значний економічний результат, екологічно чисті наслідки роботи та високий рівень корисної дії. Додаткові пояснення до креслення. Через можливі труднощі застосування зубчастої передачі між колесами А і В, при нарізанні зубів на колесі В (через великий його діаметр), передбачено можливе застосування дещо зміненого способу ланцюгової передачі, в якій ланцюг 3 закріплено на його поверхні (ободі) і в парі з зіркою 2 виконуватимуть завдання зубчатої передачі. 1 UA 93395 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Електроважельний механізм, що містить низькообертовий електрогенератор 3, привід якого виконується високообертовим електродвигуном 1 через передачу від зірки 2 до колеса В, а для забезпечення їхньої спареної роботи застосовується механізм, який за допомогою радіуса RB, як важеля, значно збільшує величину крутного моменту на валу 4 електрогенератора, який характеризується передаточним числом "і" (RB/Ra), що дозволяє виробляти електроенергію значної потужності при меншій витраті її приводним електродвигуном, в наслідок чого буде досягнуто значний економічний результат, екологічно чисті наслідки роботи і високий рівень корисної дії. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: F16K 31/04
