Пристрій для безперервного лиття порожнистої заготовки

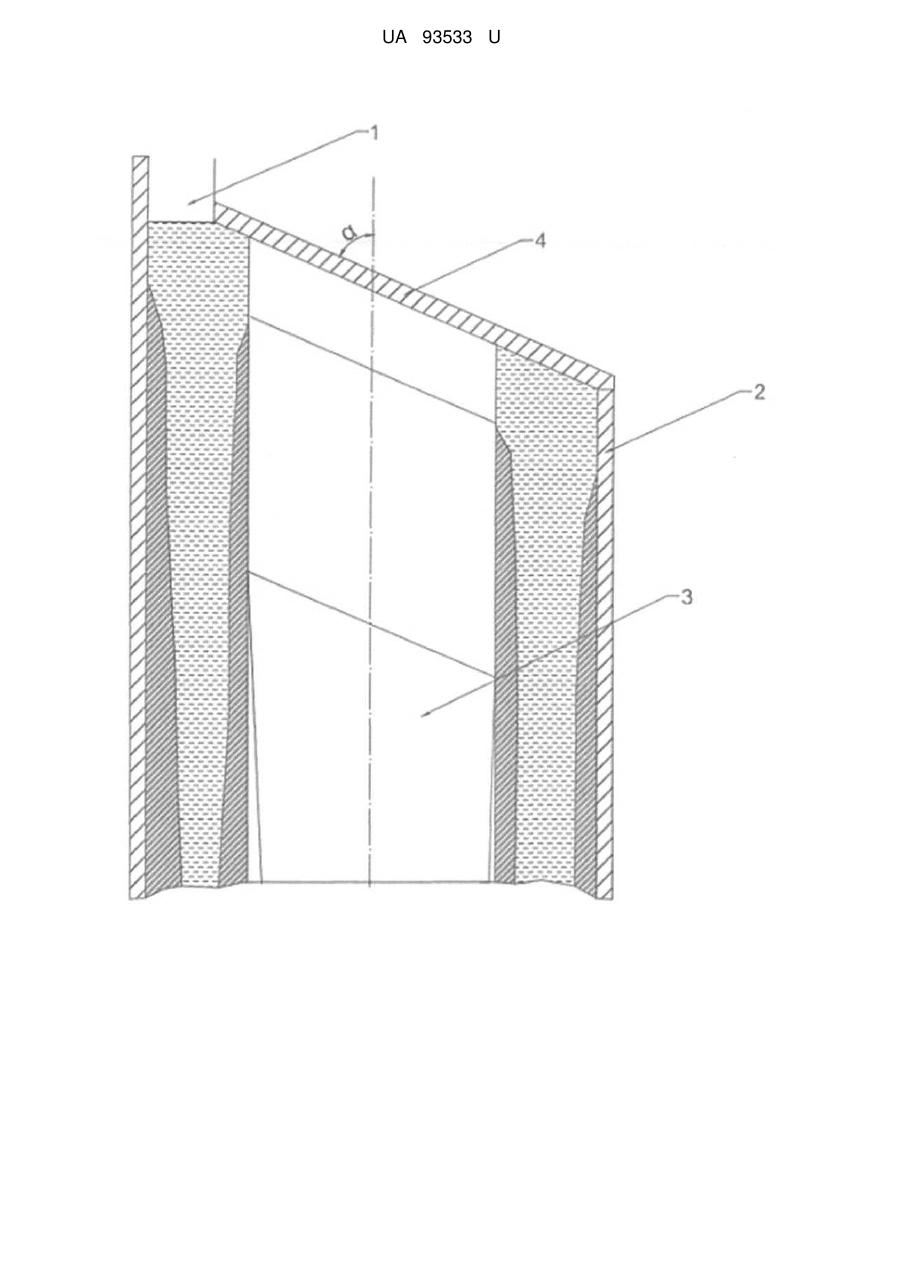

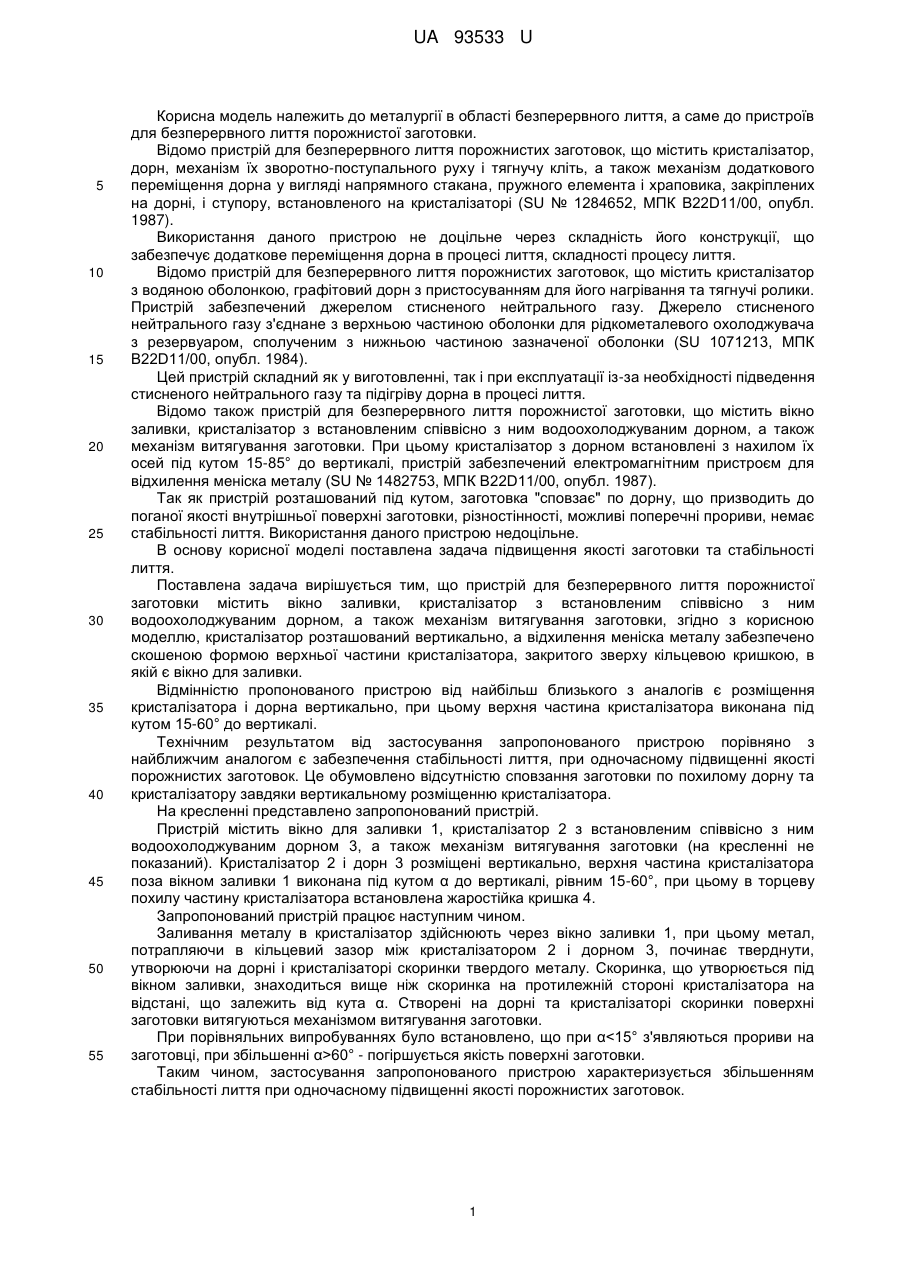

Реферат: UA 93533 U UA 93533 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до металургії в області безперервного лиття, а саме до пристроїв для безперервного лиття порожнистої заготовки. Відомо пристрій для безперервного лиття порожнистих заготовок, що містить кристалізатор, дорн, механізм їх зворотно-поступального руху і тягнучу кліть, а також механізм додаткового переміщення дорна у вигляді напрямного стакана, пружного елемента і храповика, закріплених на дорні, і ступору, встановленого на кристалізаторі (SU № 1284652, МПК B22D11/00, опубл. 1987). Використання даного пристрою не доцільне через складність його конструкції, що забезпечує додаткове переміщення дорна в процесі лиття, складності процесу лиття. Відомо пристрій для безперервного лиття порожнистих заготовок, що містить кристалізатор з водяною оболонкою, графітовий дорн з пристосуванням для його нагрівання та тягнучі ролики. Пристрій забезпечений джерелом стисненого нейтрального газу. Джерело стисненого нейтрального газу з'єднане з верхньою частиною оболонки для рідкометалевого охолоджувача з резервуаром, сполученим з нижньою частиною зазначеної оболонки (SU 1071213, МПК В22D11/00, опубл. 1984). Цей пристрій складний як у виготовленні, так і при експлуатації із-за необхідності підведення стисненого нейтрального газу та підігріву дорна в процесі лиття. Відомо також пристрій для безперервного лиття порожнистої заготовки, що містить вікно заливки, кристалізатор з встановленим співвісно з ним водоохолоджуваним дорном, а також механізм витягування заготовки. При цьому кристалізатор з дорном встановлені з нахилом їх осей під кутом 15-85° до вертикалі, пристрій забезпечений електромагнітним пристроєм для відхилення меніска металу (SU № 1482753, МПК B22D11/00, опубл. 1987). Так як пристрій розташований під кутом, заготовка "сповзає" по дорну, що призводить до поганої якості внутрішньої поверхні заготовки, різностінності, можливі поперечні прориви, немає стабільності лиття. Використання даного пристрою недоцільне. В основу корисної моделі поставлена задача підвищення якості заготовки та стабільності лиття. Поставлена задача вирішується тим, що пристрій для безперервного лиття порожнистої заготовки містить вікно заливки, кристалізатор з встановленим співвісно з ним водоохолоджуваним дорном, а також механізм витягування заготовки, згідно з корисною моделлю, кристалізатор розташований вертикально, а відхилення меніска металу забезпечено скошеною формою верхньої частини кристалізатора, закритого зверху кільцевою кришкою, в якій є вікно для заливки. Відмінністю пропонованого пристрою від найбільш близького з аналогів є розміщення кристалізатора і дорна вертикально, при цьому верхня частина кристалізатора виконана під кутом 15-60° до вертикалі. Технічним результатом від застосування запропонованого пристрою порівняно з найближчим аналогом є забезпечення стабільності лиття, при одночасному підвищенні якості порожнистих заготовок. Це обумовлено відсутністю сповзання заготовки по похилому дорну та кристалізатору завдяки вертикальному розміщенню кристалізатора. На кресленні представлено запропонований пристрій. Пристрій містить вікно для заливки 1, кристалізатор 2 з встановленим співвісно з ним водоохолоджуваним дорном 3, а також механізм витягування заготовки (на кресленні не показаний). Кристалізатор 2 і дорн 3 розміщені вертикально, верхня частина кристалізатора поза вікном заливки 1 виконана під кутом α до вертикалі, рівним 15-60°, при цьому в торцеву похилу частину кристалізатора встановлена жаростійка кришка 4. Запропонований пристрій працює наступним чином. Заливання металу в кристалізатор здійснюють через вікно заливки 1, при цьому метал, потрапляючи в кільцевий зазор між кристалізатором 2 і дорном 3, починає тверднути, утворюючи на дорні і кристалізаторі скоринки твердого металу. Скоринка, що утворюється під вікном заливки, знаходиться вище ніж скоринка на протилежній стороні кристалізатора на відстані, що залежить від кута α. Створені на дорні та кристалізаторі скоринки поверхні заготовки витягуються механізмом витягування заготовки. При порівняльних випробуваннях було встановлено, що при α
