Система вендінгових апаратів

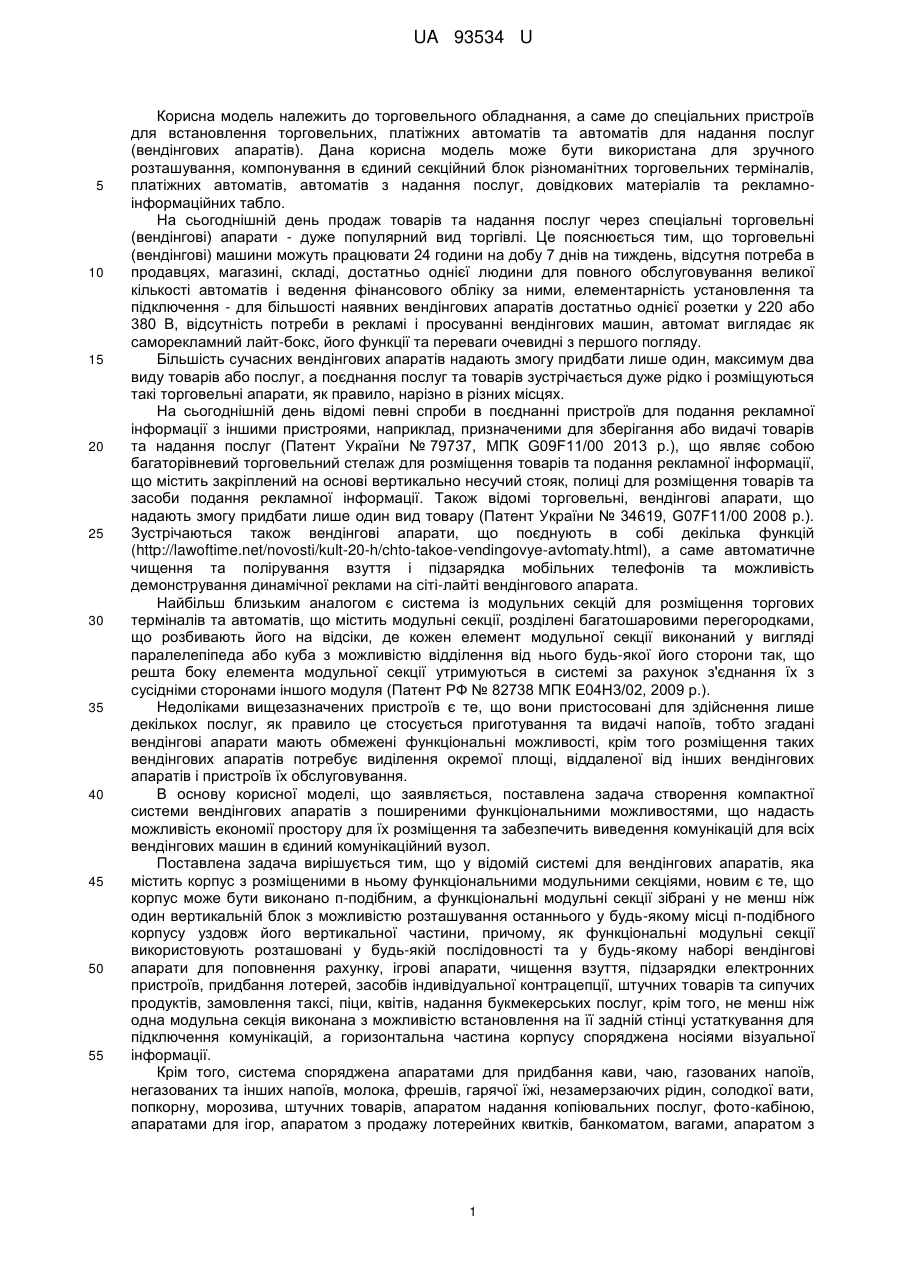

Реферат: Система вендінгових апаратів містить корпус з розміщеними в ньому функціональними модульними секціями. Корпус виконано п-подібним, а функціональні модульні секції зібрані у не менше ніж один вертикальній блок з можливістю розташування останнього у будь-якому місці пподібного корпусу уздовж його вертикальної частини, причому, як функціональні модульні секції використовують розташовані у будь-якій послідовності та у будь-якому наборі вендінгові апарати поповнення рахунку, ігрові апарати, чищення взуття, підзарядки електронних пристроїв, придбання лотерей, засобів індивідуальної контрацепції, штучних товарів та сипучих продуктів, замовлення таксі, піци, квітів, надання букмекерських послуг, крім того, не менш ніж одна модульна секція виконана з можливістю встановлення на її задній стінці устаткування для підключення комунікацій, а горизонтальна частина корпусу споряджена носіями візуальної інформації. UA 93534 U (12) UA 93534 U UA 93534 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до торговельного обладнання, а саме до спеціальних пристроїв для встановлення торговельних, платіжних автоматів та автоматів для надання послуг (вендінгових апаратів). Дана корисна модель може бути використана для зручного розташування, компонування в єдиний секційний блок різноманітних торговельних терміналів, платіжних автоматів, автоматів з надання послуг, довідкових матеріалів та рекламноінформаційних табло. На сьогоднішній день продаж товарів та надання послуг через спеціальні торговельні (вендінгові) апарати - дуже популярний вид торгівлі. Це пояснюється тим, що торговельні (вендінгові) машини можуть працювати 24 години на добу 7 днів на тиждень, відсутня потреба в продавцях, магазині, складі, достатньо однієї людини для повного обслуговування великої кількості автоматів і ведення фінансового обліку за ними, елементарність установлення та підключення - для більшості наявних вендінгових апаратів достатньо однієї розетки у 220 або 380 В, відсутність потреби в рекламі і просуванні вендінгових машин, автомат виглядає як саморекламний лайт-бокс, його функції та переваги очевидні з першого погляду. Більшість сучасних вендінгових апаратів надають змогу придбати лише один, максимум два виду товарів або послуг, а поєднання послуг та товарів зустрічається дуже рідко і розміщуються такі торговельні апарати, як правило, нарізно в різних місцях. На сьогоднішній день відомі певні спроби в поєднанні пристроїв для подання рекламної інформації з іншими пристроями, наприклад, призначеними для зберігання або видачі товарів та надання послуг (Патент України № 79737, МПК G09F11/00 2013 p.), що являє собою багаторівневий торговельний стелаж для розміщення товарів та подання рекламної інформації, що містить закріплений на основі вертикально несучий стояк, полиці для розміщення товарів та засоби подання рекламної інформації. Також відомі торговельні, вендінгові апарати, що надають змогу придбати лише один вид товару (Патент України № 34619, G07F11/00 2008 p.). Зустрічаються також вендінгові апарати, що поєднують в собі декілька функцій (http://lawoftime.net/novosti/kult-20-h/chto-takoe-vendingovye-avtomaty.html), а саме автоматичне чищення та полірування взуття і підзарядка мобільних телефонів та можливість демонстрування динамічної реклами на сіті-лайті вендінгового апарата. Найбільш близьким аналогом є система із модульних секцій для розміщення торгових терміналів та автоматів, що містить модульні секції, розділені багатошаровими перегородками, що розбивають його на відсіки, де кожен елемент модульної секції виконаний у вигляді паралелепіпеда або куба з можливістю відділення від нього будь-якої його сторони так, що решта боку елемента модульної секції утримуються в системі за рахунок з'єднання їх з сусідніми сторонами іншого модуля (Патент РФ № 82738 МПК Е04Н3/02, 2009 р.). Недоліками вищезазначених пристроїв є те, що вони пристосовані для здійснення лише декількох послуг, як правило це стосується приготування та видачі напоїв, тобто згадані вендінгові апарати мають обмежені функціональні можливості, крім того розміщення таких вендінгових апаратів потребує виділення окремої площі, віддаленої від інших вендінгових апаратів і пристроїв їх обслуговування. В основу корисної моделі, що заявляється, поставлена задача створення компактної системи вендінгових апаратів з поширеними функціональними можливостями, що надасть можливість економії простору для їх розміщення та забезпечить виведення комунікацій для всіх вендінгових машин в єдиний комунікаційний вузол. Поставлена задача вирішується тим, що у відомій системі для вендінгових апаратів, яка містить корпус з розміщеними в ньому функціональними модульними секціями, новим є те, що корпус може бути виконано п-подібним, а функціональні модульні секції зібрані у не менш ніж один вертикальній блок з можливістю розташування останнього у будь-якому місці п-подібного корпусу уздовж його вертикальної частини, причому, як функціональні модульні секції використовують розташовані у будь-якій послідовності та у будь-якому наборі вендінгові апарати для поповнення рахунку, ігрові апарати, чищення взуття, підзарядки електронних пристроїв, придбання лотерей, засобів індивідуальної контрацепції, штучних товарів та сипучих продуктів, замовлення таксі, піци, квітів, надання букмекерських послуг, крім того, не менш ніж одна модульна секція виконана з можливістю встановлення на її задній стінці устаткування для підключення комунікацій, а горизонтальна частина корпусу споряджена носіями візуальної інформації. Крім того, система споряджена апаратами для придбання кави, чаю, газованих напоїв, негазованих та інших напоїв, молока, фрешів, гарячої їжі, незамерзаючих рідин, солодкої вати, попкорну, морозива, штучних товарів, апаратом надання копіювальних послуг, фото-кабіною, апаратами для ігор, апаратом з продажу лотерейних квитків, банкоматом, вагами, апаратом з 1 UA 93534 U 5 10 15 20 25 30 продажу сипкої продукції, апаратом з продажу сувенірної продукції, у тому числі сувенірних монет, апаратом для приготування солодкої вати, морозива, піци, попкорну, грилю та хот-догів. Крім того, носії візуальної інформації являють собою пристрої відтворення аудіо - та/або відеосигналу. Крім того, система споряджена інформаційним засобом типу "топер". Крім того, кожна функціональна модульна секція споряджена інструкцією по експлуатації. Крім того, не менш ніж одна функціональна модульна секція виконана знімною. Слід зазначити, що як штучну продукцію використовують: диски, книги, газети, салфетки, насіння, памперси, продукти харчування у штучній упаковці тощо. Таке виконання пристрою дає змогу створення компактної вендінгової системи з поширеними функціональними можливостями. Заявлена система забезпечує зовнішню рекламу будь-якої продукції та послуг як під час проведення будь-якої операції з переліку функціональних можливостей апарату, так і після неї, обумовлює зручність в експлуатації системи, сприяє економії площ для розташування декількох вендінгових автоматів, а також зменшує час для пересування споживача від одного до іншого автомата. Завдяки зазначеній конструкції системи значно спрощується можливість виведення комунікацій для всіх вендінгових апаратів в єдиний комунікаційний вузол. Заявлена корисна модель представлена наступними кресленнями, де на фіг. 1 наведено загальний вигляд корпусу (аксонометрія), на фіг. 2 - блок з функціональних секцій, на фіг. 3 фронтальний вигляд, на фіг. 4 - вигляд зверху. Система вендінгових апаратів включає модульну секцію 2, блок модульних секцій 3, вертикальну частину корпусу 4, горизонтальну частину корпусу 5 з рекламним засобом, рекламний засіб типу "топер" 6 та може включати п-подібний корпус 1. Система працює таким чином. Споживач, який бажає скористатися будь-якою послугою, що надається системою вендінгових апаратів, розташованих компактно у п-подібному корпусі 1 або у модульних секціях уздовж його вертикальної частини 4, наприклад замовити квіти або поповнити рахунок мобільного телефону, придбати лотерею або скористатись можливістю привести до ладу взуття, підходить до блока 2 з функціональними модульними секціями автомата, попередньо ознайомившись з інструкцією по експлуатації, вибирає функціональну модульну секцію, скориставшись якою, можна отримати бажану послугу, отримати будь-який товар і таке інше, та замовляє її. Крім того, під час користування будь-якою з функціональних секцій, споживач має можливість ознайомитись з візуальною інформацією, яка має рекламний або інформаційний характер та розташована на горизонтальній 5 частині корпусу 1, а також отримати додаткову інформацію, розміщену на рекламному засобі типу "топер" 6. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Система вендінгових апаратів, що містить корпус з розміщеними в ньому функціональними модульними секціями, яка відрізняється тим, що корпус виконано п-подібним, а функціональні модульні секції зібрані у не менш ніж один вертикальній блок з можливістю розташування останнього у будь-якому місці п-подібного корпусууздовж його вертикальної частини, причому, як функціональні модульні секції використовують розташовані у будь-якій послідовності та у будь-якому наборі вендінгові апарати поповнення рахунку, ігрові апарати, чищення взуття, підзарядки електронних пристроїв, придбання лотерей, засобів індивідуальної контрацепції, штучних товарів та сипучих продуктів, замовлення таксі, піци, квітів, надання букмекерських послуг, крім того, не менш ніж одна модульна секція виконана з можливістю встановлення на її задній стінці устаткування для підключення комунікацій, а горизонтальна частина корпусу споряджена носіями візуальної інформації. 2. Система за п. 1, яка відрізняється тим, що система споряджена апаратами для придбання кави, чаю, газованих напоїв, негазованих та інших напоїв, молока, фрешів, гарячої їжі, незамерзаючих рідин, солодкої вати, попкорну, морозива, штучних товарів, апаратом надання копіювальних послуг, фото-кабіною, апаратами для ігор, апаратом з продажу лотерейних квитків, банкоматом, вагами, апаратом з продажу сипкої продукції, апаратом з продажу сувенірної продукції, у тому числі сувенірних монет, апаратом для приготування солодкої вати, морозива, піци, попкорну, грилю та хот-догів. 3. Система за п. 1, яка відрізняється тим, що носії візуальної інформації являють собою пристрої відтворення аудіо- та/або відеосигналу. 4. Система за п. 1, яка відрізняється тим, що споряджена інформаційним засобом типу "топер". 2 UA 93534 U 5 10 5. Система за п. 1, яка відрізняється тим, що кожна функціональна модульна секція споряджена інструкцією по експлуатації. 6. Система за п. 1, яка відрізняється тим, що не менш ніж одна функціональна модульна секція виконана знімною. 7. Система за п. 1, яка відрізняється тим, що не має п-подібного корпусу, а усі можливі споряджені апарати для придбання кави, чаю, газованих напоїв, негазованих та інших напоїв, молока, фрешів, гарячої їжі, незамерзаючих рідин, речей, солодкої вати, попкорну, морозива, апарати надання копіювальних послуг, фото-кабіни, апарати для ігор, банкомати, ваги, апарати продажу сувенірних монет, продажу штучних товарів розташовані у не менше ніж одній вертикальній модульній секції. 3 UA 93534 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
