Спосіб швидкісного крою дніпровської

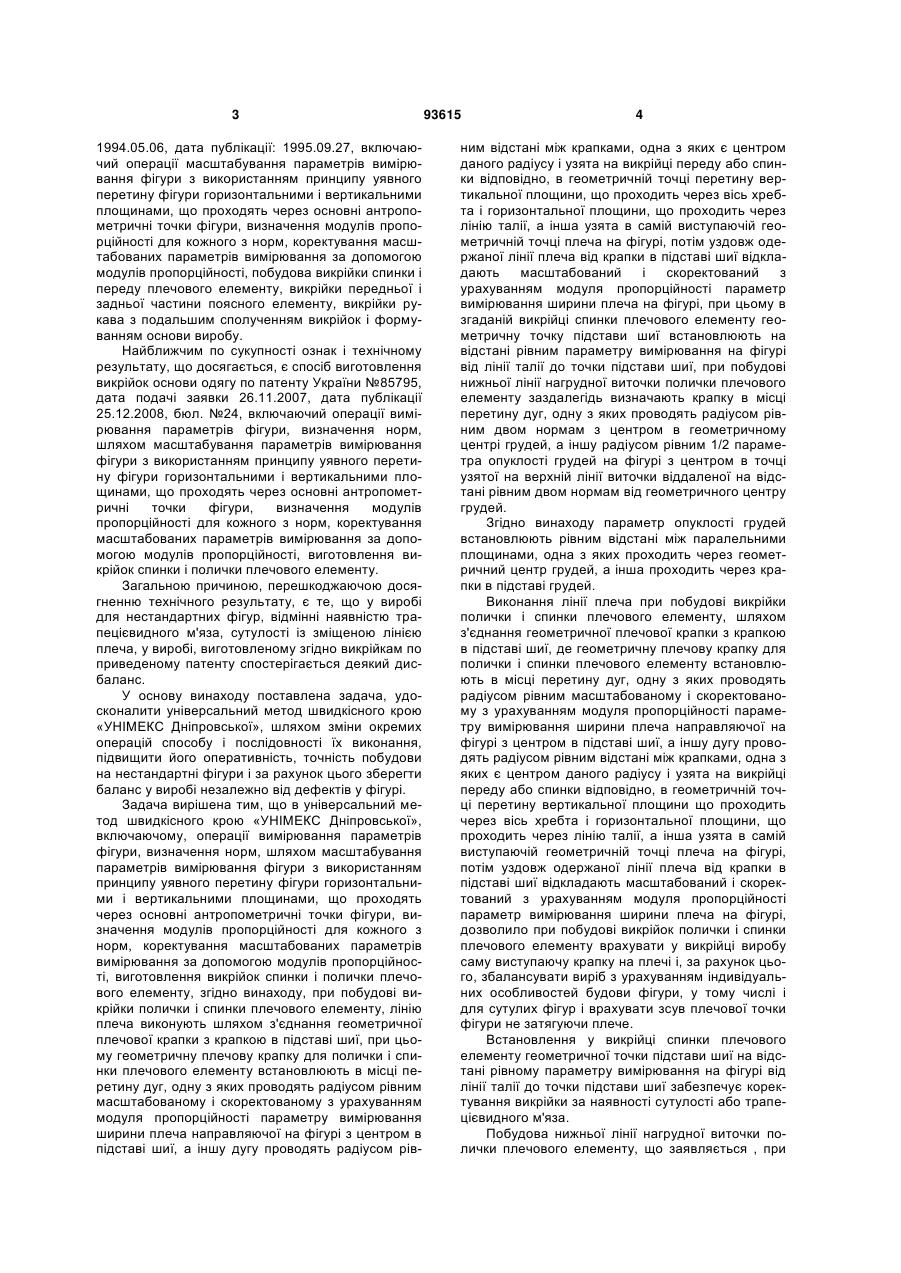

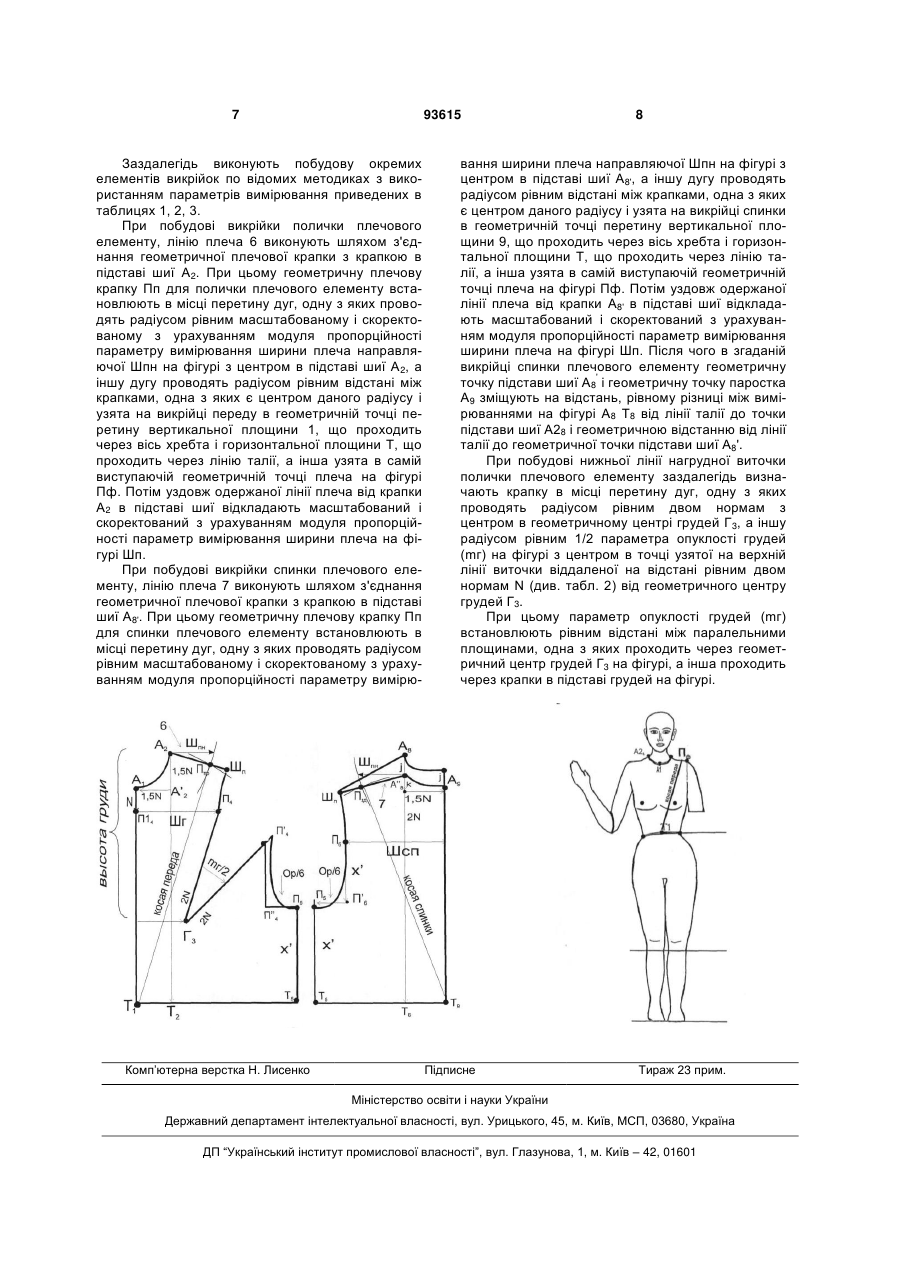

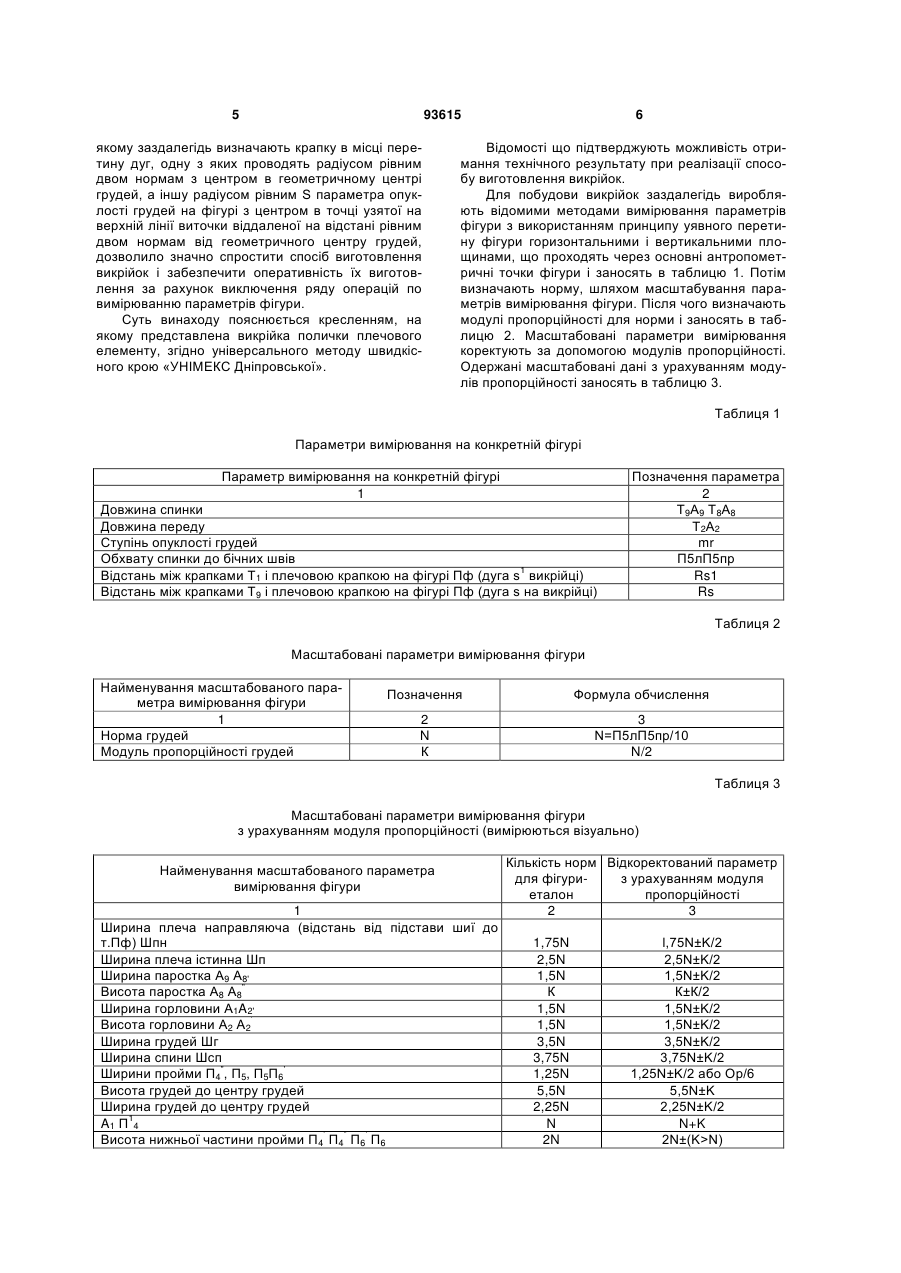

1. Спосіб швидкісного крою, який включає операції, вимірювання параметрів фігури, визначення норм, шляхом масштабування параметрів вимірювання фігури з використанням принципу уявного перетину фігури горизонтальними і вертикальними площинами, що проходять через основні антропометричні точки фігури, визначення модулів пропорційності для кожної з норм, коректування масштабованих параметрів вимірювання за допомогою модулів пропорційності, виготовлення викрійок спинки і полички плечового елемента, який відрізняється тим, що при побудові викрійки полички і спинки плечового елемента, лінію плеча виконують шляхом з'єднання геометричної плечової точки з точкою в основі шиї, при цьому геометричну плечову точку для полички і спинки плечового елемента встановлюють в місці перетину дуг, одну з яких проводять радіусом, рівним масшта C2 2 (19) 1 3 1994.05.06, дата публікації: 1995.09.27, включаючий операції масштабування параметрів вимірювання фігури з використанням принципу уявного перетину фігури горизонтальними і вертикальними площинами, що проходять через основні антропометричні точки фігури, визначення модулів пропорційності для кожного з норм, коректування масштабованих параметрів вимірювання за допомогою модулів пропорційності, побудова викрійки спинки і переду плечового елементу, викрійки передньої і задньої частини поясного елементу, викрійки рукава з подальшим сполученням викрійок і формуванням основи виробу. Найближчим по сукупності ознак і технічному результату, що досягається, є спосіб виготовлення викрійок основи одягу по патенту України №85795, дата подачі заявки 26.11.2007, дата публікації 25.12.2008, бюл. №24, включаючий операції вимірювання параметрів фігури, визначення норм, шляхом масштабування параметрів вимірювання фігури з використанням принципу уявного перетину фігури горизонтальними і вертикальними площинами, що проходять через основні антропометричні точки фігури, визначення модулів пропорційності для кожного з норм, коректування масштабованих параметрів вимірювання за допомогою модулів пропорційності, виготовлення викрійок спинки і полички плечового елементу. Загальною причиною, перешкоджаючою досягненню технічного результату, є те, що у виробі для нестандартних фігур, відмінні наявністю трапецієвидного м'яза, сутулості із зміщеною лінією плеча, у виробі, виготовленому згідно викрійкам по приведеному патенту спостерігається деякий дисбаланс. У основу винаходу поставлена задача, удосконалити універсальний метод швидкісного крою «УНІМЕКС Дніпровської», шляхом зміни окремих операцій способу і послідовності їх виконання, підвищити його оперативність, точність побудови на нестандартні фігури і за рахунок цього зберегти баланс у виробі незалежно від дефектів у фігурі. Задача вирішена тим, що в універсальний метод швидкісного крою «УНІМЕКС Дніпровської», включаючому, операції вимірювання параметрів фігури, визначення норм, шляхом масштабування параметрів вимірювання фігури з використанням принципу уявного перетину фігури горизонтальними і вертикальними площинами, що проходять через основні антропометричні точки фігури, визначення модулів пропорційності для кожного з норм, коректування масштабованих параметрів вимірювання за допомогою модулів пропорційності, виготовлення викрійок спинки і полички плечового елементу, згідно винаходу, при побудові викрійки полички і спинки плечового елементу, лінію плеча виконують шляхом з'єднання геометричної плечової крапки з крапкою в підставі шиї, при цьому геометричну плечову крапку для полички і спинки плечового елементу встановлюють в місці перетину дуг, одну з яких проводять радіусом рівним масштабованому і скоректованому з урахуванням модуля пропорційності параметру вимірювання ширини плеча направляючої на фігурі з центром в підставі шиї, а іншу дугу проводять радіусом рів 93615 4 ним відстані між крапками, одна з яких є центром даного радіусу і узята на викрійці переду або спинки відповідно, в геометричній точці перетину вертикальної площини, що проходить через вісь хребта і горизонтальної площини, що проходить через лінію талії, а інша узята в самій виступаючій геометричній точці плеча на фігурі, потім уздовж одержаної лінії плеча від крапки в підставі шиї відкладають масштабований і скоректований з урахуванням модуля пропорційності параметр вимірювання ширини плеча на фігурі, при цьому в згаданій викрійці спинки плечового елементу геометричну точку підстави шиї встановлюють на відстані рівнимпараметру вимірювання на фігурі від лінії талії до точки підстави шиї, при побудові нижньої лінії нагрудної виточки полички плечового елементу заздалегідь визначають крапку в місці перетину дуг, одну з яких проводять радіусом рівним двом нормам з центром в геометричному центрі грудей, а іншу радіусом рівним 1/2 параметра опуклості грудей на фігурі з центром в точці узятої на верхній лінії виточки віддаленої на відстані рівним двом нормам від геометричного центру грудей. Згідно винаходу параметр опуклості грудей встановлюють рівним відстані між паралельними площинами, одна з яких проходить через геометричний центр грудей, а інша проходить через крапки в підставі грудей. Виконання лінії плеча при побудові викрійки полички і спинки плечового елементу, шляхом з'єднання геометричної плечової крапки з крапкою в підставі шиї, де геометричну плечову крапку для полички і спинки плечового елементу встановлюють в місці перетину дуг, одну з яких проводять радіусом рівним масштабованому і скоректованому з урахуванням модуля пропорційності параметру вимірювання ширини плеча направляючої на фігурі з центром в підставі шиї, а іншу дугу проводять радіусом рівним відстані між крапками, одна з яких є центром даного радіусу і узята на викрійці переду або спинки відповідно, в геометричній точці перетину вертикальної площини що проходить через вісь хребта і горизонтальної площини, що проходить через лінію талії, а інша узята в самій виступаючій геометричній точці плеча на фігурі, потім уздовж одержаної лінії плеча від крапки в підставі шиї відкладають масштабований і скоректований з урахуванням модуля пропорційності параметр вимірювання ширини плеча на фігурі, дозволило при побудові викрійок полички і спинки плечового елементу врахувати у викрійці виробу саму виступаючу крапку на плечі і, за рахунок цього, збалансувати виріб з урахуванням індивідуальних особливостей будови фігури, у тому числі і для сутулих фігур і врахувати зсув плечової точки фігури не затягуючи плече. Встановлення у викрійці спинки плечового елементу геометричної точки підстави шиї на відстані рівному параметру вимірювання на фігурі від лінії талії до точки підстави шиї забезпечує коректування викрійки за наявності сутулості або трапецієвидного м'яза. Побудова нижньої лінії нагрудної виточки полички плечового елементу, що заявляється , при 5 93615 якому заздалегідь визначають крапку в місці перетину дуг, одну з яких проводять радіусом рівним двом нормам з центром в геометричному центрі грудей, а іншу радіусом рівним S параметра опуклості грудей на фігурі з центром в точці узятої на верхній лінії виточки віддаленої на відстані рівним двом нормам від геометричного центру грудей, дозволило значно спростити спосіб виготовлення викрійок і забезпечити оперативність їх виготовлення за рахунок виключення ряду операцій по вимірюванню параметрів фігури. Суть винаходу пояснюється кресленням, на якому представлена викрійка полички плечового елементу, згідно універсального методу швидкісного крою «УНІМЕКС Дніпровської». 6 Відомості що підтверджують можливість отримання технічного результату при реалізації способу виготовлення викрійок. Для побудови викрійок заздалегідь виробляють відомими методами вимірювання параметрів фігури з використанням принципу уявного перетину фігури горизонтальними і вертикальними площинами, що проходять через основні антропометричні точки фігури і заносять в таблицю 1. Потім визначають норму, шляхом масштабування параметрів вимірювання фігури. Після чого визначають модулі пропорційності для норми і заносять в таблицю 2. Масштабовані параметри вимірювання коректують за допомогою модулів пропорційності. Одержані масштабовані дані з урахуванням модулів пропорційності заносять в таблицю 3. Таблиця 1 Параметри вимірювання на конкретній фігурі Параметр вимірювання на конкретній фігурі 1 Довжина спинки Довжина переду Ступінь опуклості грудей Обхвату спинки до бічних швів Відстань між крапками Т1 і плечовою крапкою на фігурі Пф (дуга s1 викрійці) Відстань між крапками Т9 і плечовою крапкою на фігурі Пф (дуга s на викрійці) Позначення параметра 2 Т9А9 Т8А8 Т2А2 mr П5лП5пр Rs1 Rs Таблиця 2 Масштабовані параметри вимірювання фігури Найменування масштабованого параметра вимірювання фігури 1 Норма грудей Модуль пропорційності грудей Позначення Формула обчислення 2 N К 3 N=П5лП5пр/10 N/2 Таблиця 3 Масштабовані параметри вимірювання фігури з урахуванням модуля пропорційності (вимірюються візуально) Найменування масштабованого параметра вимірювання фігури 1 Ширина плеча направляюча (відстань від підстави шиї до т.Пф) Шпн Ширина плеча істинна Шп Ширина паростка А9 А8' Висота паростка А8 А8" Ширина горловини A1A2' Висота горловини А2 А2' Ширина грудей Шг Ширина спини Шсп Ширини пройми П4", П5, П5П6' Висота грудей до центру грудей Ширина грудей до центру грудей A1 П14 Висота нижньої частини пройми П4' П4" П6' П6 Кількість норм Відкоректований параметр для фігуриз урахуванням модуля еталон пропорційності 2 3 1,75N 2,5N 1,5N К 1,5N 1,5N 3,5N 3,75N 1,25N 5,5N 2,25N N 2N l,75N±K/2 2,5N±K/2 1,5N±K/2 К±К/2 1,5N±K/2 1,5N±K/2 3,5N±K/2 3,75N±K/2 1,25N±K/2 або Op/6 5,5N±K 2,25N±K/2 N+K 2N±(K>N) 7 93615 Заздалегідь виконують побудову окремих елементів викрійок по відомих методиках з використанням параметрів вимірювання приведених в таблицях 1, 2, 3. При побудові викрійки полички плечового елементу, лінію плеча 6 виконують шляхом з'єднання геометричної плечової крапки з крапкою в підставі шиї А2. При цьому геометричну плечову крапку Пп для полички плечового елементу встановлюють в місці перетину дуг, одну з яких проводять радіусом рівним масштабованому і скоректованому з урахуванням модуля пропорційності параметру вимірювання ширини плеча направляючої Шпн на фігурі з центром в підставі шиї А2, а іншу дугу проводять радіусом рівним відстані між крапками, одна з яких є центром даного радіусу і узята на викрійці переду в геометричній точці перетину вертикальної площини 1, що проходить через вісь хребта і горизонтальної площини Т, що проходить через лінію талії, а інша узята в самій виступаючій геометричній точці плеча на фігурі Пф. Потім уздовж одержаної лінії плеча від крапки А2 в підставі шиї відкладають масштабований і скоректований з урахуванням модуля пропорційності параметр вимірювання ширини плеча на фігурі Шп. При побудові викрійки спинки плечового елементу, лінію плеча 7 виконують шляхом з'єднання геометричної плечової крапки з крапкою в підставі шиї A8'. При цьому геометричну плечову крапку Пп для спинки плечового елементу встановлюють в місці перетину дуг, одну з яких проводять радіусом рівним масштабованому і скоректованому з урахуванням модуля пропорційності параметру вимірю Комп’ютерна верстка Н. Лиcенко 8 вання ширини плеча направляючої Шпн на фігурі з центром в підставі шиї A8', а іншу дугу проводять радіусом рівним відстані між крапками, одна з яких є центром даного радіусу і узята на викрійці спинки в геометричній точці перетину вертикальної площини 9, що проходить через вісь хребта і горизонтальної площини Т, що проходить через лінію талії, а інша узята в самій виступаючій геометричній точці плеча на фігурі Пф. Потім уздовж одержаної лінії плеча від крапки А8' в підставі шиї відкладають масштабований і скоректований з урахуванням модуля пропорційності параметр вимірювання ширини плеча на фігурі Шп. Після чого в згаданій викрійці спинки плечового елементу геометричну точку підстави шиї А8' і геометричну точку паростка А9 зміщують на відстань, рівному різниці між вимірюваннями на фігурі А8 Т8 від лінії талії до точки підстави шиї А28 і геометричною відстанню від лінії талії до геометричної точки підстави шиї А8'. При побудові нижньої лінії нагрудної виточки полички плечового елементу заздалегідь визначають крапку в місці перетину дуг, одну з яких проводять радіусом рівним двом нормам з центром в геометричному центрі грудей Г3, а іншу радіусом рівним 1/2 параметра опуклості грудей (mг) на фігурі з центром в точці узятої на верхній лінії виточки віддаленої на відстані рівним двом нормам N (див. табл. 2) від геометричного центру грудей Г3. При цьому параметр опуклості грудей (mг) встановлюють рівним відстані між паралельними площинами, одна з яких проходить через геометричний центр грудей Г3 на фігурі, а інша проходить через крапки в підставі грудей на фігурі. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
