Пристрій регулювання струму для електрозварювання
Номер патенту: 93757
Опубліковано: 10.10.2014
Автори: Ткаченко Олексій Миколайович, Васюхін Михайло Іванович, Стефаненко Віталій Кузьмович
Формула / Реферат

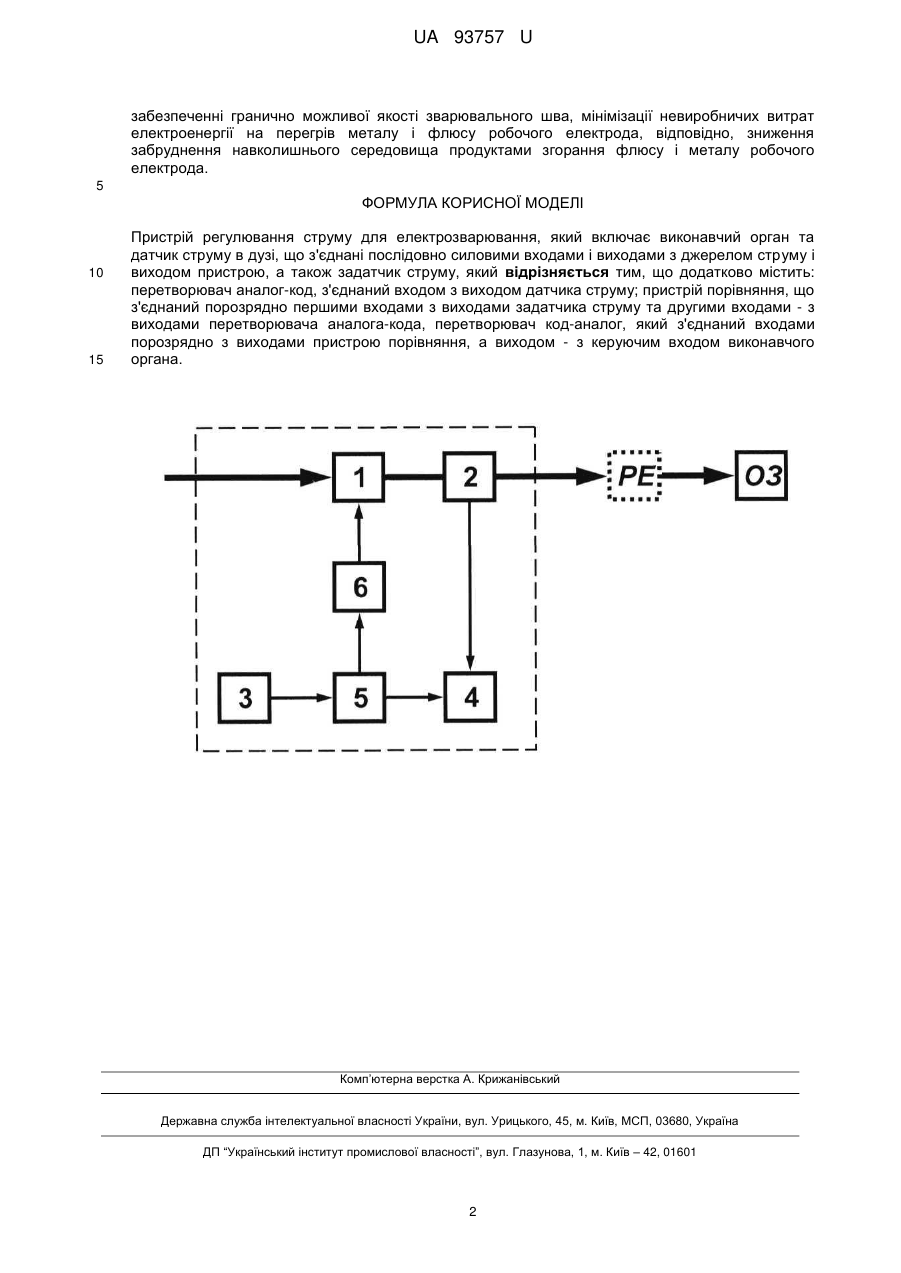

Пристрій регулювання струму для електрозварювання, який включає виконавчий орган та датчик струму в дузі, що з'єднані послідовно силовими входами і виходами з джерелом струму і виходом пристрою, а також задатчик струму, який відрізняється тим, що додатково містить: перетворювач аналог-код, з'єднаний входом з виходом датчика струму; пристрій порівняння, що з'єднаний порозрядно першими входами з виходами задатчика струму та другими входами - з виходами перетворювача аналога-кода, перетворювач код-аналог, який з'єднаний входами порозрядно з виходами пристрою порівняння, а виходом - з керуючим входом виконавчого органа.
Текст

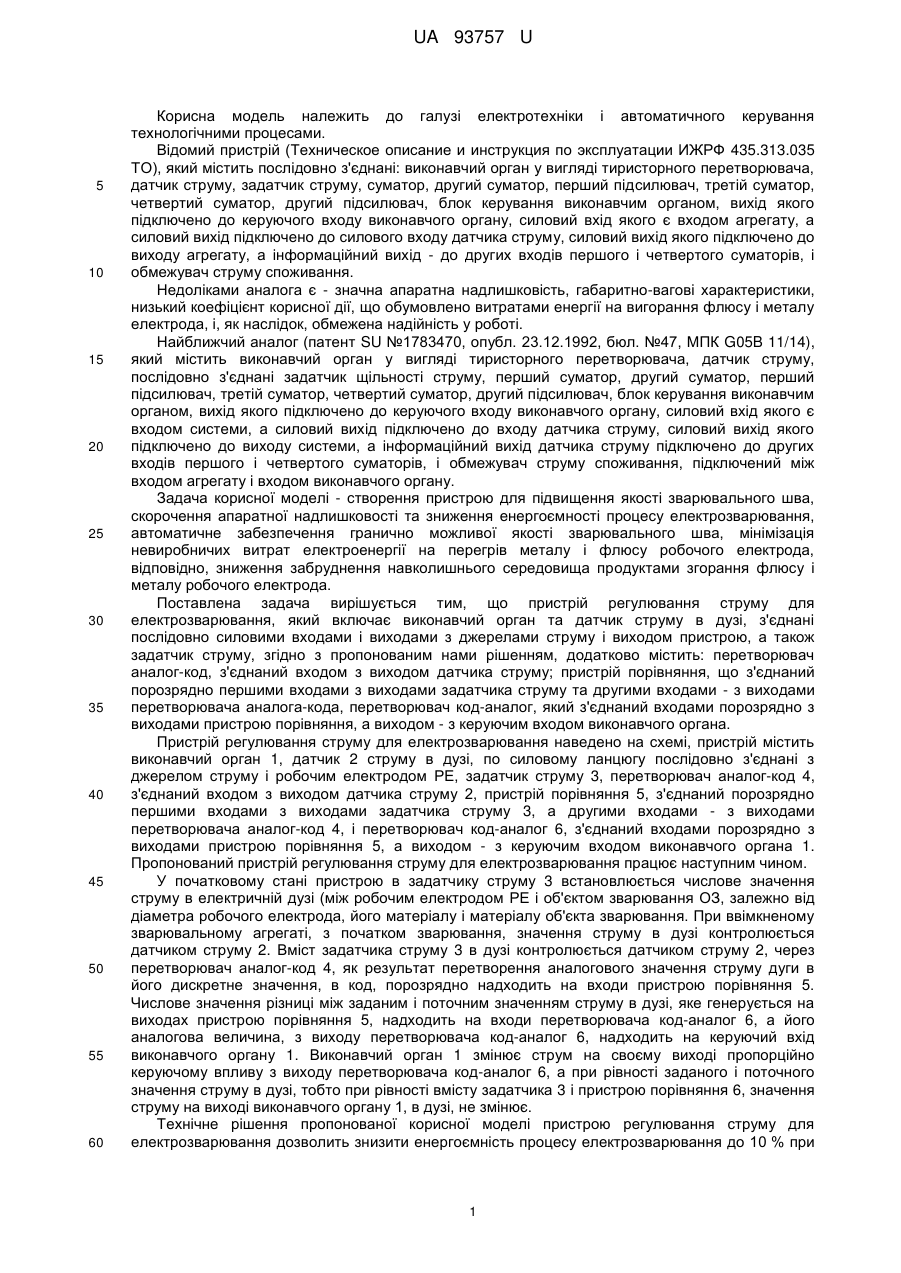

Реферат: Пристрій регулювання струму для електрозварювання включає виконавчий орган та датчик струму в дузі, що з'єднані послідовно силовими входами і виходами з джерелом струму і виходом пристрою, а також задатчик струму. Крім цього, він додатково містить: перетворювач аналог-код, з'єднаний входом з виходом датчика струму; пристрій порівняння, що з'єднаний порозрядно першими входами з виходами задатчика струму та другими входами - з виходами перетворювача аналога-кода, перетворювач код-аналог, який з'єднаний входами порозрядно з виходами пристрою порівняння, а виходом - з керуючим входом виконавчого органа. UA 93757 U (54) ПРИСТРІЙ РЕГУЛЮВАННЯ СТРУМУ ДЛЯ ЕЛЕКТРОЗВАРЮВАННЯ UA 93757 U UA 93757 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі електротехніки і автоматичного керування технологічними процесами. Відомий пристрій (Техническое описание и инструкция по эксплуатации ИЖРФ 435.313.035 ТО), який містить послідовно з'єднані: виконавчий орган у вигляді тиристорного перетворювача, датчик струму, задатчик струму, суматор, другий суматор, перший підсилювач, третій суматор, четвертий суматор, другий підсилювач, блок керування виконавчим органом, вихід якого підключено до керуючого входу виконавчого органу, силовий вхід якого є входом агрегату, а силовий вихід підключено до силового входу датчика струму, силовий вихід якого підключено до виходу агрегату, а інформаційний вихід - до других входів першого і четвертого суматорів, і обмежувач струму споживання. Недоліками аналога є - значна апаратна надлишковість, габаритно-вагові характеристики, низький коефіцієнт корисної дії, що обумовлено витратами енергії на вигорання флюсу і металу електрода, і, як наслідок, обмежена надійність у роботі. Найближчий аналог (патент SU №1783470, опубл. 23.12.1992, бюл. №47, МПК G05B 11/14), який містить виконавчий орган у вигляді тиристорного перетворювача, датчик струму, послідовно з'єднані задатчик щільності струму, перший суматор, другий суматор, перший підсилювач, третій суматор, четвертий суматор, другий підсилювач, блок керування виконавчим органом, вихід якого підключено до керуючого входу виконавчого органу, силовий вхід якого є входом системи, а силовий вихід підключено до входу датчика струму, силовий вихід якого підключено до виходу системи, а інформаційний вихід датчика струму підключено до других входів першого і четвертого суматорів, і обмежувач струму споживання, підключений між входом агрегату і входом виконавчого органу. Задача корисної моделі - створення пристрою для підвищення якості зварювального шва, скорочення апаратної надлишковості та зниження енергоємності процесу електрозварювання, автоматичне забезпечення гранично можливої якості зварювального шва, мінімізація невиробничих витрат електроенергії на перегрів металу і флюсу робочого електрода, відповідно, зниження забруднення навколишнього середовища продуктами згорання флюсу і металу робочого електрода. Поставлена задача вирішується тим, що пристрій регулювання струму для електрозварювання, який включає виконавчий орган та датчик струму в дузі, з'єднані послідовно силовими входами і виходами з джерелами струму і виходом пристрою, а також задатчик струму, згідно з пропонованим нами рішенням, додатково містить: перетворювач аналог-код, з'єднаний входом з виходом датчика струму; пристрій порівняння, що з'єднаний порозрядно першими входами з виходами задатчика струму та другими входами - з виходами перетворювача аналога-кода, перетворювач код-аналог, який з'єднаний входами порозрядно з виходами пристрою порівняння, а виходом - з керуючим входом виконавчого органа. Пристрій регулювання струму для електрозварювання наведено на схемі, пристрій містить виконавчий орган 1, датчик 2 струму в дузі, по силовому ланцюгу послідовно з'єднані з джерелом струму і робочим електродом РЕ, задатчик струму 3, перетворювач аналог-код 4, з'єднаний входом з виходом датчика струму 2, пристрій порівняння 5, з'єднаний порозрядно першими входами з виходами задатчика струму 3, а другими входами - з виходами перетворювача аналог-код 4, і перетворювач код-аналог 6, з'єднаний входами порозрядно з виходами пристрою порівняння 5, а виходом - з керуючим входом виконавчого органа 1. Пропонований пристрій регулювання струму для електрозварювання працює наступним чином. У початковому стані пристрою в задатчику струму 3 встановлюється числове значення струму в електричній дузі (між робочим електродом РЕ і об'єктом зварювання ОЗ, залежно від діаметра робочого електрода, його матеріалу і матеріалу об'єкта зварювання. При ввімкненому зварювальному агрегаті, з початком зварювання, значення струму в дузі контролюється датчиком струму 2. Вміст задатчика струму 3 в дузі контролюється датчиком струму 2, через перетворювач аналог-код 4, як результат перетворення аналогового значення струму дуги в його дискретне значення, в код, порозрядно надходить на входи пристрою порівняння 5. Числове значення різниці між заданим і поточним значенням струму в дузі, яке генерується на виходах пристрою порівняння 5, надходить на входи перетворювача код-аналог 6, а його аналогова величина, з виходу перетворювача код-аналог 6, надходить на керуючий вхід виконавчого органу 1. Виконавчий орган 1 змінює струм на своєму виході пропорційно керуючому впливу з виходу перетворювача код-аналог 6, а при рівності заданого і поточного значення струму в дузі, тобто при рівності вмісту задатчика 3 і пристрою порівняння 6, значення струму на виході виконавчого органу 1, в дузі, не змінює. Технічне рішення пропонованої корисної моделі пристрою регулювання струму для електрозварювання дозволить знизити енергоємність процесу електрозварювання до 10 % при 1 UA 93757 U забезпеченні гранично можливої якості зварювального шва, мінімізації невиробничих витрат електроенергії на перегрів металу і флюсу робочого електрода, відповідно, зниження забруднення навколишнього середовища продуктами згорання флюсу і металу робочого електрода. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій регулювання струму для електрозварювання, який включає виконавчий орган та датчик струму в дузі, що з'єднані послідовно силовими входами і виходами з джерелом струму і виходом пристрою, а також задатчик струму, який відрізняється тим, що додатково містить: перетворювач аналог-код, з'єднаний входом з виходом датчика струму; пристрій порівняння, що з'єднаний порозрядно першими входами з виходами задатчика струму та другими входами - з виходами перетворювача аналога-кода, перетворювач код-аналог, який з'єднаний входами порозрядно з виходами пристрою порівняння, а виходом - з керуючим входом виконавчого органа. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Автори англійськоюTkachenko Oleksii Mykolaiovych
Автори російськоюТкаченко Алексей Николаевич
МПК / Мітки
МПК: H02P 1/40, G05B 11/14
Мітки: регулювання, пристрій, електрозварювання, струму
