Ланцюгова передача

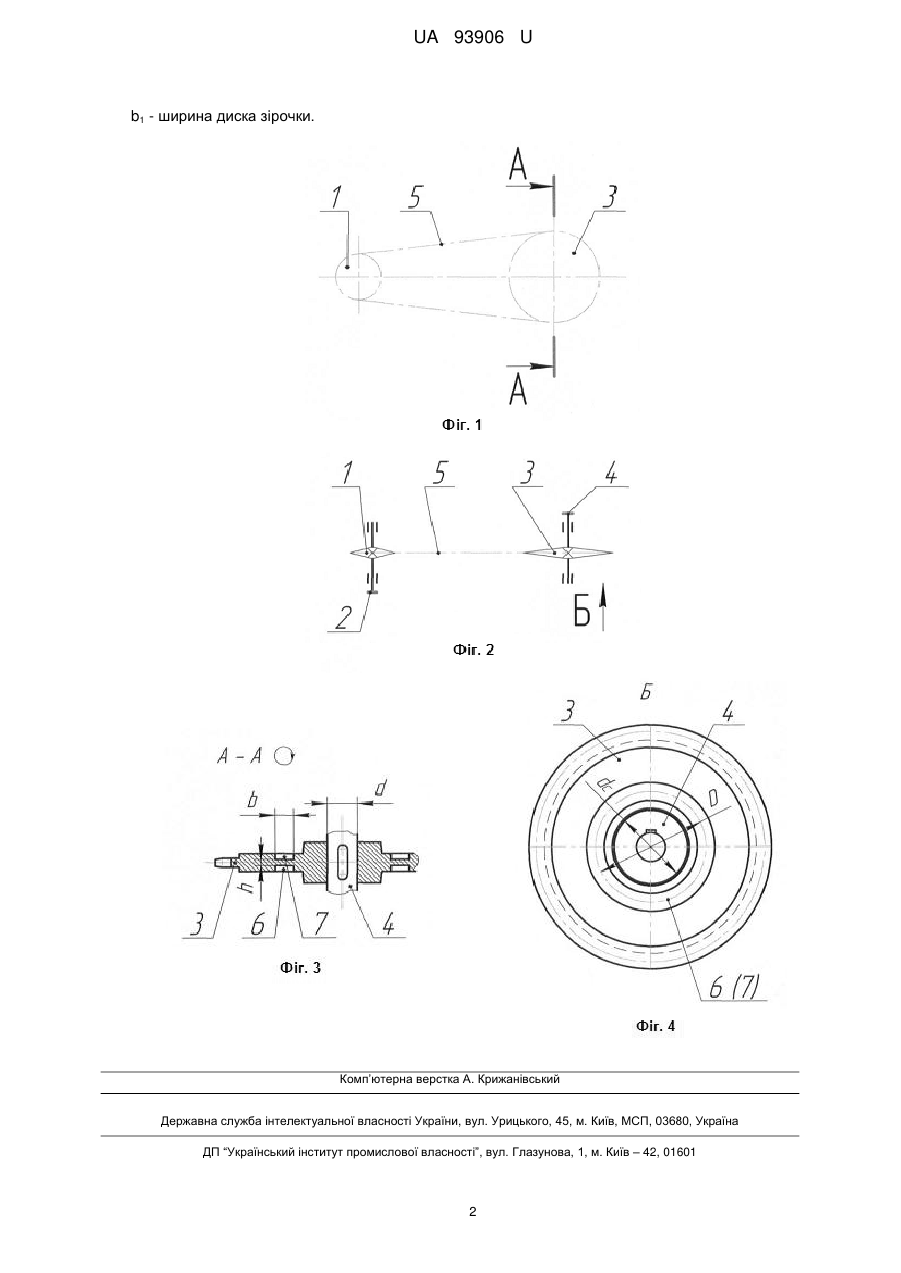

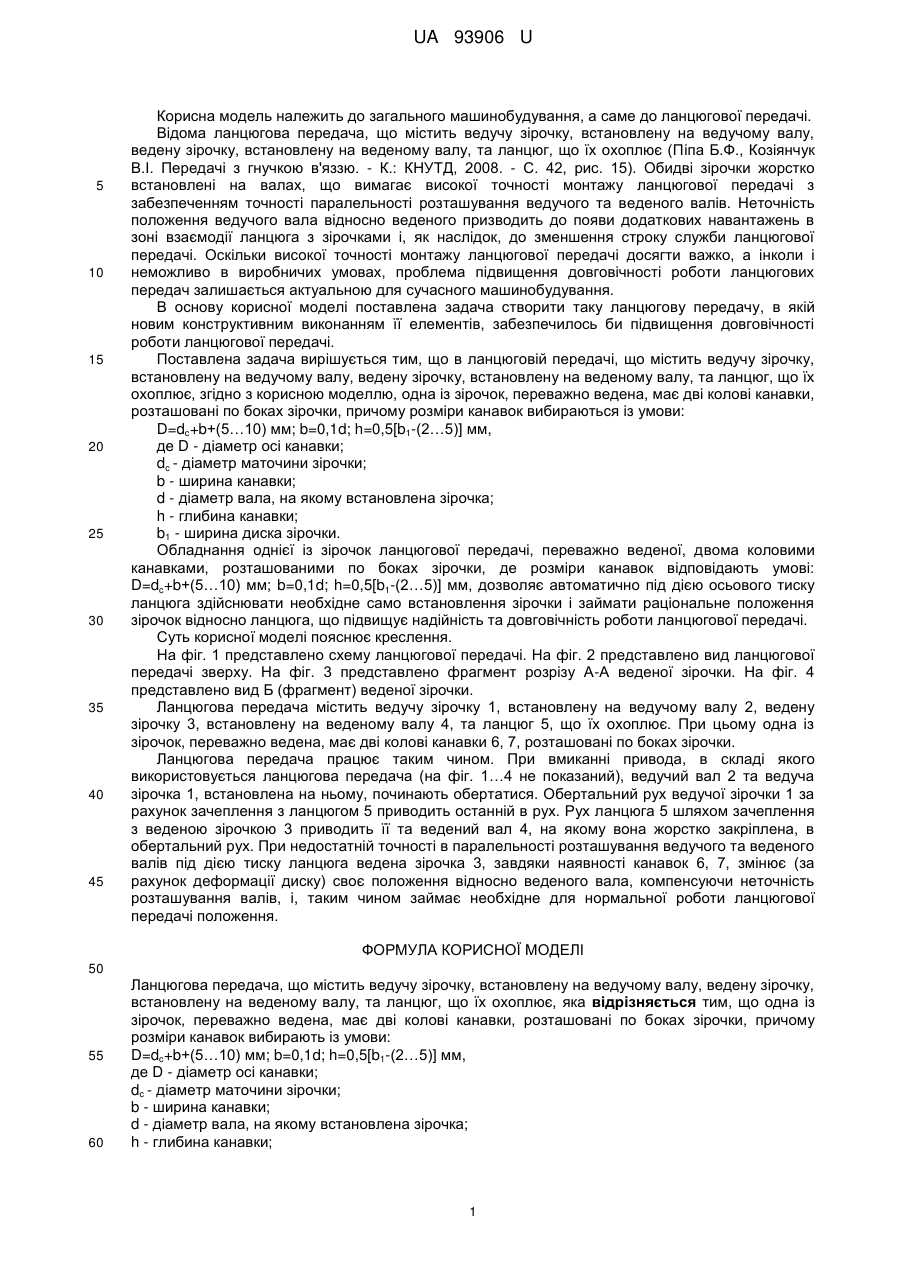

Реферат: UA 93906 U UA 93906 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до загального машинобудування, а саме до ланцюгової передачі. Відома ланцюгова передача, що містить ведучу зірочку, встановлену на ведучому валу, ведену зірочку, встановлену на веденому валу, та ланцюг, що їх охоплює (Піпа Б.Ф., Козіянчук В.І. Передачі з гнучкою в'яззю. - К.: КНУТД, 2008. - С. 42, рис. 15). Обидві зірочки жорстко встановлені на валах, що вимагає високої точності монтажу ланцюгової передачі з забезпеченням точності паралельності розташування ведучого та веденого валів. Неточність положення ведучого вала відносно веденого призводить до появи додаткових навантажень в зоні взаємодії ланцюга з зірочками і, як наслідок, до зменшення строку служби ланцюгової передачі. Оскільки високої точності монтажу ланцюгової передачі досягти важко, а інколи і неможливо в виробничих умовах, проблема підвищення довговічності роботи ланцюгових передач залишається актуальною для сучасного машинобудування. В основу корисної моделі поставлена задача створити таку ланцюгову передачу, в якій новим конструктивним виконанням її елементів, забезпечилось би підвищення довговічності роботи ланцюгової передачі. Поставлена задача вирішується тим, що в ланцюговій передачі, що містить ведучу зірочку, встановлену на ведучому валу, ведену зірочку, встановлену на веденому валу, та ланцюг, що їх охоплює, згідно з корисною моделлю, одна із зірочок, переважно ведена, має дві колові канавки, розташовані по боках зірочки, причому розміри канавок вибираються із умови: D=dc+b+(5…10) мм; b=0,1d; h=0,5[b1-(2…5)] мм, де D - діаметр осі канавки; dc - діаметр маточини зірочки; b - ширина канавки; d - діаметр вала, на якому встановлена зірочка; h - глибина канавки; b1 - ширина диска зірочки. Обладнання однієї із зірочок ланцюгової передачі, переважно веденої, двома коловими канавками, розташованими по боках зірочки, де розміри канавок відповідають умові: D=dc+b+(5…10) мм; b=0,1d; h=0,5[b1-(2…5)] мм, дозволяє автоматично під дією осьового тиску ланцюга здійснювати необхідне само встановлення зірочки і займати раціональне положення зірочок відносно ланцюга, що підвищує надійність та довговічність роботи ланцюгової передачі. Суть корисної моделі пояснює креслення. На фіг. 1 представлено схему ланцюгової передачі. На фіг. 2 представлено вид ланцюгової передачі зверху. На фіг. 3 представлено фрагмент розрізу А-А веденої зірочки. На фіг. 4 представлено вид Б (фрагмент) веденої зірочки. Ланцюгова передача містить ведучу зірочку 1, встановлену на ведучому валу 2, ведену зірочку 3, встановлену на веденому валу 4, та ланцюг 5, що їх охоплює. При цьому одна із зірочок, переважно ведена, має дві колові канавки 6, 7, розташовані по боках зірочки. Ланцюгова передача працює таким чином. При вмиканні привода, в складі якого використовується ланцюгова передача (на фіг. 1…4 не показаний), ведучий вал 2 та ведуча зірочка 1, встановлена на ньому, починають обертатися. Обертальний рух ведучої зірочки 1 за рахунок зачеплення з ланцюгом 5 приводить останній в рух. Рух ланцюга 5 шляхом зачеплення з веденою зірочкою 3 приводить її та ведений вал 4, на якому вона жорстко закріплена, в обертальний рух. При недостатній точності в паралельності розташування ведучого та веденого валів під дією тиску ланцюга ведена зірочка 3, завдяки наявності канавок 6, 7, змінює (за рахунок деформації диску) своє положення відносно веденого вала, компенсуючи неточність розташування валів, і, таким чином займає необхідне для нормальної роботи ланцюгової передачі положення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 Ланцюгова передача, що містить ведучу зірочку, встановлену на ведучому валу, ведену зірочку, встановлену на веденому валу, та ланцюг, що їх охоплює, яка відрізняється тим, що одна із зірочок, переважно ведена, має дві колові канавки, розташовані по боках зірочки, причому розміри канавок вибирають із умови: D=dc+b+(5…10) мм; b=0,1d; h=0,5[b1-(2…5)] мм, де D - діаметр осі канавки; dc - діаметр маточини зірочки; b - ширина канавки; d - діаметр вала, на якому встановлена зірочка; h - глибина канавки; 1 UA 93906 U b1 - ширина диска зірочки. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
