Закриваюча кришка для ємності

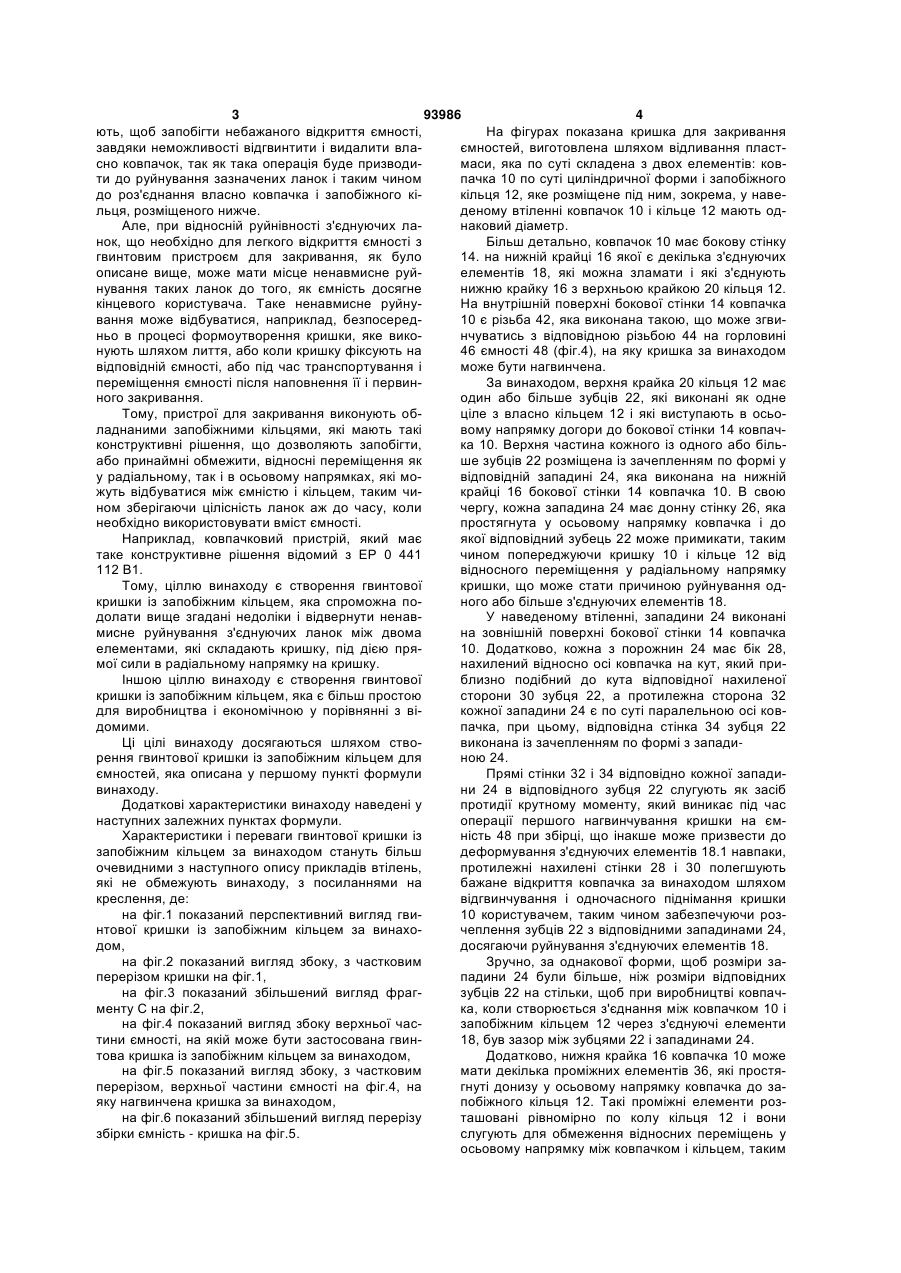

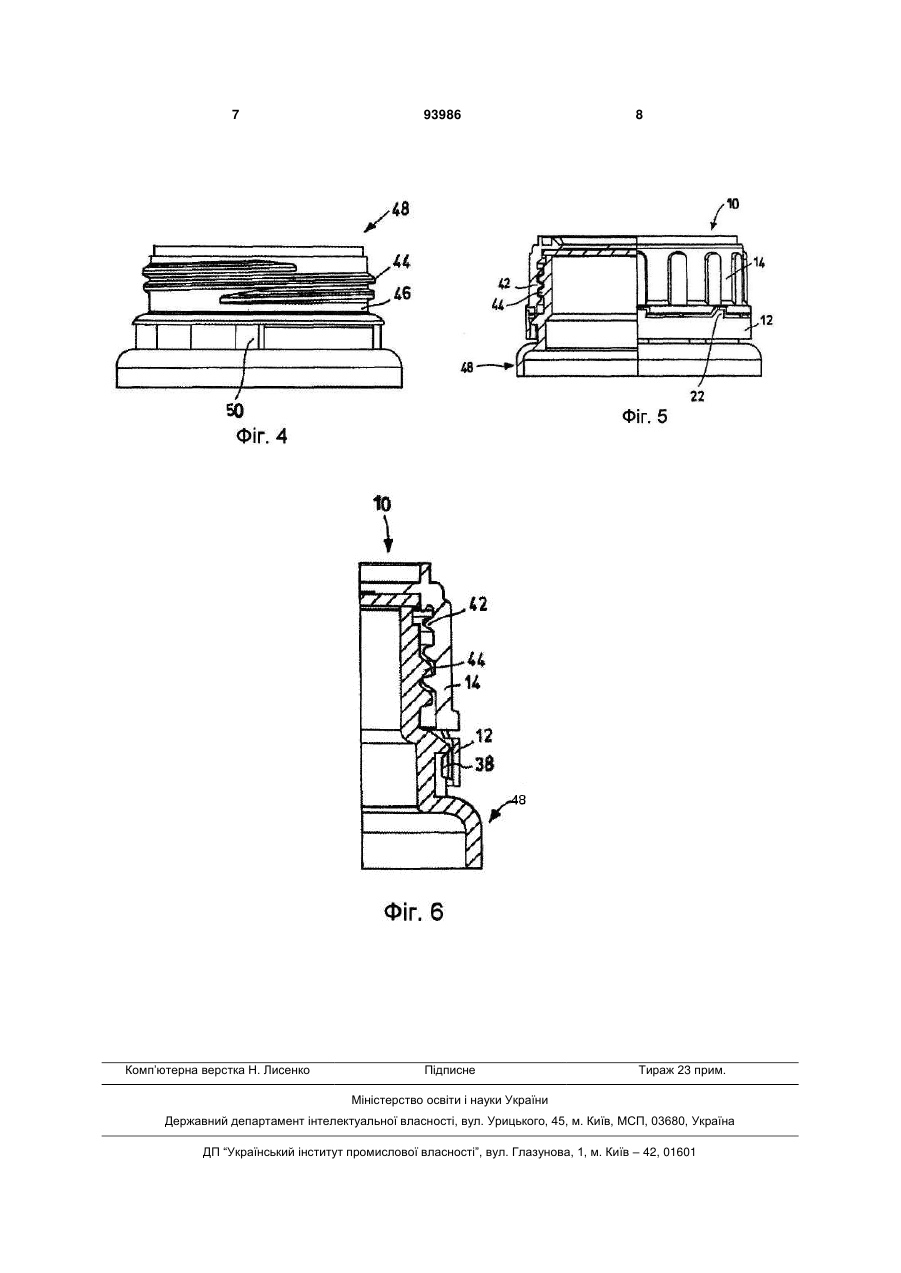

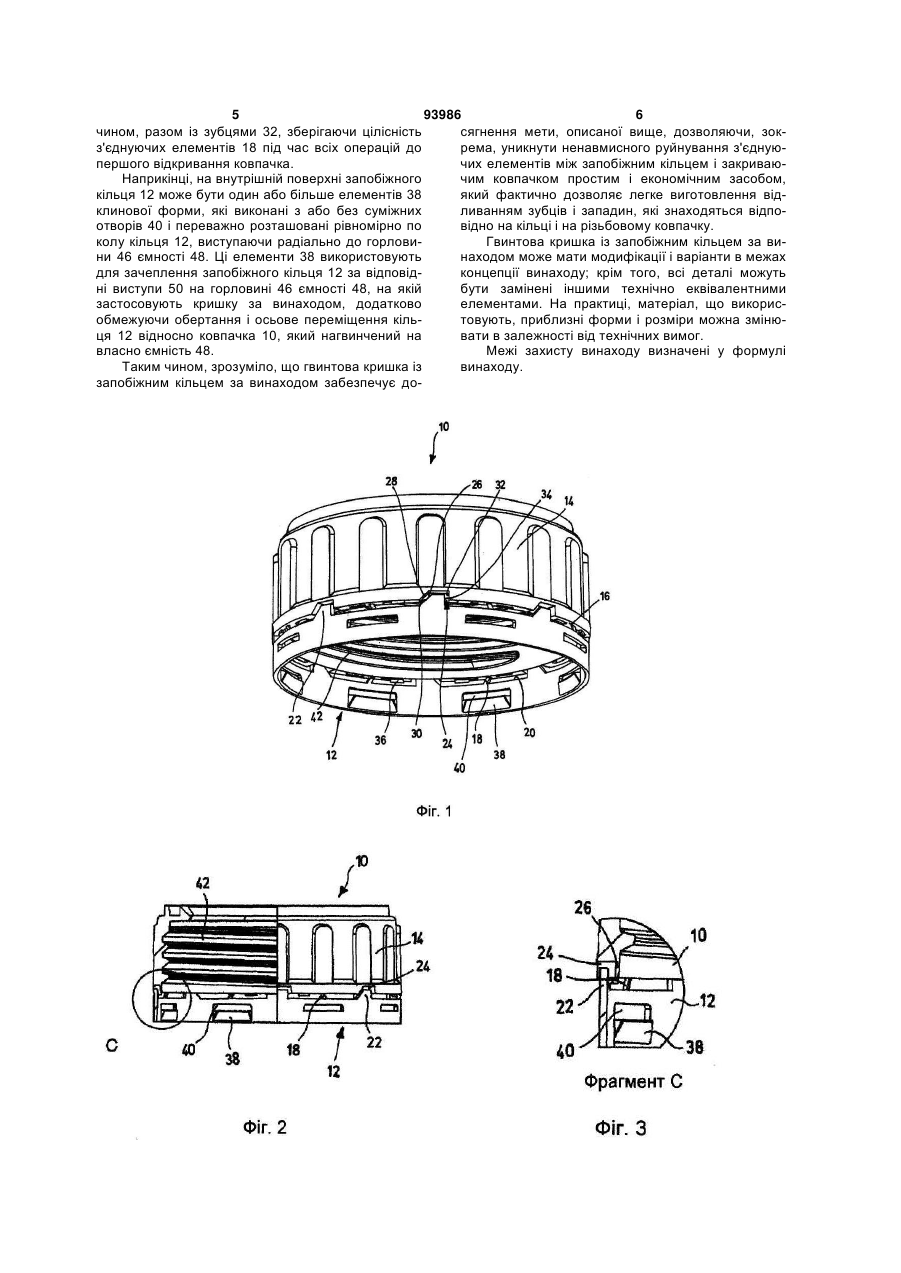

1. Закриваюча кришка для ємності (48) з ковпачком (10) по суті циліндричної форми з різьбою усередині і боковою стінкою (14), на нижній крайці (16) якої є декілька з'єднуючих елементів (18), які можна зламати і які з'єднують нижню крайку (16) ковпачка (10) з верхньою крайкою (20) запобіжного кільця (12), яка відрізняється тим, що верхня крайка (20) запобіжного кільця (12) має один або більше зубців (22), які виконані як одне ціле із запобіжним кільцем (12) і які виступають догори в осьовому напрямку до бокової стінки (14) ковпачка (10), при цьому верхня частина кожного з одного або більше зубців (22) розміщена із зачепленням всередині відповідної западини (24), яка виконана на нижній крайці (16) бокової стінки (14) ковпачка (10) і кожна западина (24) має донну стінку (26), яка простягнута у осьовому напрямку кришки і до якої примикає відповідний зубець (22), для запобігання відносного переміщення ковпачка (10) і запобіжного кільця (12) у радіальному напрямку кришки, що є причиною руйнування одного або більше з'єднуючих елементів (18). 2. Кришка за п.1, яка відрізняється тим, що западини (24) виконані на зовнішній поверхні бокової кришки (14) ковпачка (10). 3. Кришка за п.1, яка відрізняється тим, що кожний один або більше зубців (22) мають сторону C2 2 (19) 1 3 93986 4 ють, щоб запобігти небажаного відкриття ємності, На фігурах показана кришка для закривання завдяки неможливості відгвинтити і видалити влаємностей, виготовлена шляхом відливання пластсно ковпачок, так як така операція буде призводимаси, яка по суті складена з двох елементів: ковти до руйнування зазначених ланок і таким чином пачка 10 по суті циліндричної форми і запобіжного до роз'єднання власно ковпачка і запобіжного кікільця 12, яке розміщене під ним, зокрема, у навельця, розміщеного нижче. деному втіленні ковпачок 10 і кільце 12 мають одАле, при відносній руйнівності з'єднуючих ланаковий діаметр. нок, що необхідно для легкого відкриття ємності з Більш детально, ковпачок 10 має бокову стінку гвинтовим пристроєм для закривання, як було 14. на нижній крайці 16 якої є декілька з'єднуючих описане вище, може мати місце ненавмисне руйелементів 18, які можна зламати і які з'єднують нування таких ланок до того, як ємність досягне нижню крайку 16 з верхньою крайкою 20 кільця 12. кінцевого користувача. Таке ненавмисне руйнуНа внутрішній поверхні бокової стінки 14 ковпачка вання може відбуватися, наприклад, безпосеред10 є різьба 42, яка виконана такою, що може згвиньо в процесі формоутворення кришки, яке викончуватись з відповідною різьбою 44 на горловині нують шляхом лиття, або коли кришку фіксують на 46 ємності 48 (фіг.4), на яку кришка за винаходом відповідній ємності, або під час транспортування і може бути нагвинчена. переміщення ємності після наповнення її і первинЗа винаходом, верхня крайка 20 кільця 12 має ного закривання. один або більше зубців 22, які виконані як одне Тому, пристрої для закривання виконують обціле з власно кільцем 12 і які виступають в осьоладнаними запобіжними кільцями, які мають такі вому напрямку догори до бокової стінки 14 ковпачконструктивні рішення, що дозволяють запобігти, ка 10. Верхня частина кожного із одного або більабо принаймні обмежити, відносні переміщення як ше зубців 22 розміщена із зачепленням по формі у у радіальному, так і в осьовому напрямках, які мовідповідній западині 24, яка виконана на нижній жуть відбуватися між ємністю і кільцем, таким чикрайці 16 бокової стінки 14 ковпачка 10. В свою ном зберігаючи цілісність ланок аж до часу, коли чергу, кожна западина 24 має донну стінку 26, яка необхідно використовувати вміст ємності. простягнута у осьовому напрямку ковпачка і до Наприклад, ковпачковий пристрій, який має якої відповідний зубець 22 може примикати, таким таке конструктивне рішення відомий з ЕР 0 441 чином попереджуючи кришку 10 і кільце 12 від 112 В1. відносного переміщення у радіальному напрямку Тому, ціллю винаходу є створення гвинтової кришки, що може стати причиною руйнування одкришки із запобіжним кільцем, яка спроможна поного або більше з'єднуючих елементів 18. долати вище згадані недоліки і відвернути ненавУ наведеному втіленні, западини 24 виконані мисне руйнування з'єднуючих ланок між двома на зовнішній поверхні бокової стінки 14 ковпачка елементами, які складають кришку, під дією пря10. Додатково, кожна з порожнин 24 має бік 28, мої сили в радіальному напрямку на кришку. нахилений відносно осі ковпачка на кут, який приІншою ціллю винаходу є створення гвинтової близно подібний до кута відповідної нахиленої кришки із запобіжним кільцем, яка є більш простою сторони 30 зубця 22, а протилежна сторона 32 для виробництва і економічною у порівнянні з вікожної западини 24 є по суті паралельною осі ковдомими. пачка, при цьому, відповідна стінка 34 зубця 22 Ці цілі винаходу досягаються шляхом ствовиконана із зачепленням по формі з западирення гвинтової кришки із запобіжним кільцем для ною 24. ємностей, яка описана у першому пункті формули Прямі стінки 32 і 34 відповідно кожної западивинаходу. ни 24 в відповідного зубця 22 слугують як засіб Додаткові характеристики винаходу наведені у протидії крутному моменту, який виникає під час наступних залежних пунктах формули. операції першого нагвинчування кришки на ємХарактеристики і переваги гвинтової кришки із ність 48 при збірці, що інакше може призвести до запобіжним кільцем за винаходом стануть більш деформування з'єднуючих елементів 18.1 навпаки, очевидними з наступного опису прикладів втілень, протилежні нахилені стінки 28 і 30 полегшують які не обмежують винаходу, з посиланнями на бажане відкриття ковпачка за винаходом шляхом креслення, де: відгвинчування і одночасного піднімання кришки на фіг.1 показаний перспективний вигляд гви10 користувачем, таким чином забезпечуючи рознтової кришки із запобіжним кільцем за винахочеплення зубців 22 з відповідними западинами 24, дом, досягаючи руйнування з'єднуючих елементів 18. на фіг.2 показаний вигляд збоку, з частковим Зручно, за однакової форми, щоб розміри заперерізом кришки на фіг.1, падини 24 були більше, ніж розміри відповідних на фіг.3 показаний збільшений вигляд фрагзубців 22 на стільки, щоб при виробництві ковпачменту С на фіг.2, ка, коли створюється з'єднання між ковпачком 10 і на фіг.4 показаний вигляд збоку верхньої часзапобіжним кільцем 12 через з'єднуючі елементи тини ємності, на якій може бути застосована гвин18, був зазор між зубцями 22 і западинами 24. това кришка із запобіжним кільцем за винаходом, Додатково, нижня крайка 16 ковпачка 10 може на фіг.5 показаний вигляд збоку, з частковим мати декілька проміжних елементів 36, які простяперерізом, верхньої частини ємності на фіг.4, на гнуті донизу у осьовому напрямку ковпачка до заяку нагвинчена кришка за винаходом, побіжного кільця 12. Такі проміжні елементи розна фіг.6 показаний збільшений вигляд перерізу ташовані рівномірно по колу кільця 12 і вони збірки ємність - кришка на фіг.5. слугують для обмеження відносних переміщень у осьовому напрямку між ковпачком і кільцем, таким 5 93986 6 чином, разом із зубцями 32, зберігаючи цілісність сягнення мети, описаної вище, дозволяючи, зокз'єднуючих елементів 18 під час всіх операцій до рема, уникнути ненавмисного руйнування з'єднуюпершого відкривання ковпачка. чих елементів між запобіжним кільцем і закриваюНаприкінці, на внутрішній поверхні запобіжного чим ковпачком простим і економічним засобом, кільця 12 може бути один або більше елементів 38 який фактично дозволяє легке виготовлення відклинової форми, які виконані з або без суміжних ливанням зубців і западин, які знаходяться відпоотворів 40 і переважно розташовані рівномірно по відно на кільці і на різьбовому ковпачку. колу кільця 12, виступаючи радіально до горловиГвинтова кришка із запобіжним кільцем за вини 46 ємності 48. Ці елементи 38 використовують находом може мати модифікації і варіанти в межах для зачеплення запобіжного кільця 12 за відповідконцепції винаходу; крім того, всі деталі можуть ні виступи 50 на горловині 46 ємності 48, на якій бути замінені іншими технічно еквівалентними застосовують кришку за винаходом, додатково елементами. На практиці, матеріал, що викорисобмежуючи обертання і осьове переміщення кільтовують, приблизні форми і розміри можна змінюця 12 відносно ковпачка 10, який нагвинчений на вати в залежності від технічних вимог. власно ємність 48. Межі захисту винаходу визначені у формулі Таким чином, зрозуміло, що гвинтова кришка із винаходу. запобіжним кільцем за винаходом забезпечує до 7 Комп’ютерна верстка Н. Лиcенко 93986 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
