Спосіб виготовлення первинного перетворювача оптичного сенсора монооксиду вуглецю

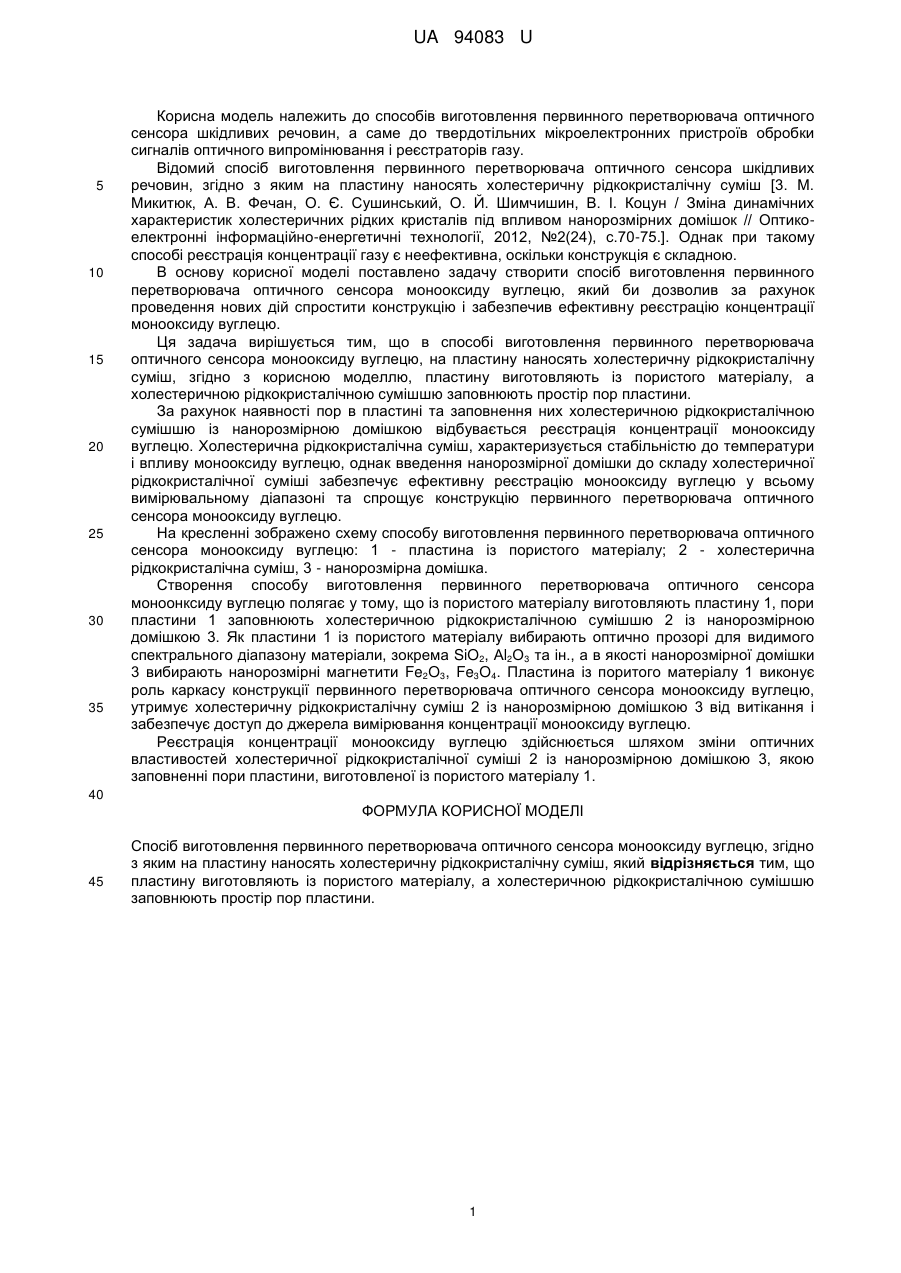

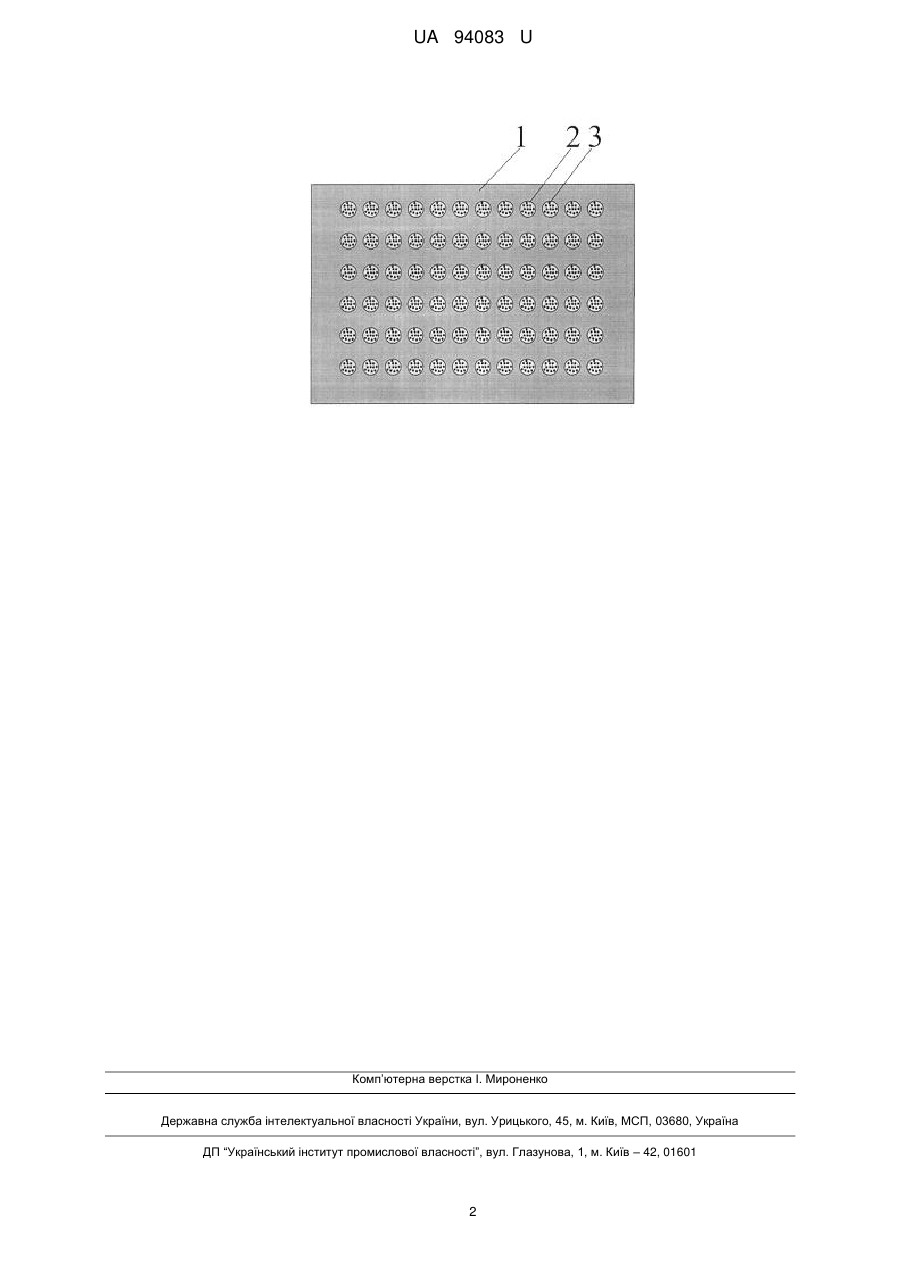

Реферат: Спосіб виготовлення первинного перетворювача оптичного сенсора монооксиду вуглецю, згідно з яким на пластину наносять холестеричну рідкокристалічну суміш. Пластину виготовляють із пористого матеріалу, а холестеричною рідкокристалічною сумішшю заповнюють простір пор пластини. UA 94083 U (12) UA 94083 U UA 94083 U 5 10 15 20 25 30 35 Корисна модель належить до способів виготовлення первинного перетворювача оптичного сенсора шкідливих речовин, а саме до твердотільних мікроелектронних пристроїв обробки сигналів оптичного випромінювання і реєстраторів газу. Відомий спосіб виготовлення первинного перетворювача оптичного сенсора шкідливих речовин, згідно з яким на пластину наносять холестеричну рідкокристалічну суміш [3. М. Микитюк, А. В. Фечан, О. Є. Сушинський, О. Й. Шимчишин, В. І. Коцун / Зміна динамічних характеристик холестеричних рідких кристалів під впливом нанорозмірних домішок // Оптикоелектронні інформаційно-енергетичні технології, 2012, №2(24), с.70-75.]. Однак при такому способі реєстрація концентрації газу є неефективна, оскільки конструкція є складною. В основу корисної моделі поставлено задачу створити спосіб виготовлення первинного перетворювача оптичного сенсора монооксиду вуглецю, який би дозволив за рахунок проведення нових дій спростити конструкцію і забезпечив ефективну реєстрацію концентрації монооксиду вуглецю. Ця задача вирішується тим, що в способі виготовлення первинного перетворювача оптичного сенсора монооксиду вуглецю, на пластину наносять холестеричну рідкокристалічну суміш, згідно з корисною моделлю, пластину виготовляють із пористого матеріалу, а холестеричною рідкокристалічною сумішшю заповнюють простір пор пластини. За рахунок наявності пор в пластині та заповнення них холестеричною рідкокристалічною сумішшю із нанорозмірною домішкою відбувається реєстрація концентрації монооксиду вуглецю. Холестерична рідкокристалічна суміш, характеризується стабільністю до температури і впливу монооксиду вуглецю, однак введення нанорозмірної домішки до складу холестеричної рідкокристалічної суміші забезпечує ефективну реєстрацію монооксиду вуглецю у всьому вимірювальному діапазоні та спрощує конструкцію первинного перетворювача оптичного сенсора монооксиду вуглецю. На кресленні зображено схему способу виготовлення первинного перетворювача оптичного сенсора монооксиду вуглецю: 1 - пластина із пористого матеріалу; 2 - холестерична рідкокристалічна суміш, 3 - нанорозмірна домішка. Створення способу виготовлення первинного перетворювача оптичного сенсора моноонксиду вуглецю полягає у тому, що із пористого матеріалу виготовляють пластину 1, пори пластини 1 заповнюють холестеричною рідкокристалічною сумішшю 2 із нанорозмірною домішкою 3. Як пластини 1 із пористого матеріалу вибирають оптично прозорі для видимого спектрального діапазону матеріали, зокрема SiO2, Аl2О3 та ін., а в якості нанорозмірної домішки 3 вибирають нанорозмірні магнетити Fe2O3, Fe3O4. Пластина із поритого матеріалу 1 виконує роль каркасу конструкції первинного перетворювача оптичного сенсора монооксиду вуглецю, утримує холестеричну рідкокристалічну суміш 2 із нанорозмірною домішкою 3 від витікання і забезпечує доступ до джерела вимірювання концентрації монооксиду вуглецю. Реєстрація концентрації монооксиду вуглецю здійснюється шляхом зміни оптичних властивостей холестеричної рідкокристалічної суміші 2 із нанорозмірною домішкою 3, якою заповненні пори пластини, виготовленої із пористого матеріалу 1. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб виготовлення первинного перетворювача оптичного сенсора монооксиду вуглецю, згідно з яким на пластину наносять холестеричну рідкокристалічну суміш, який відрізняється тим, що пластину виготовляють із пористого матеріалу, а холестеричною рідкокристалічною сумішшю заповнюють простір пор пластини. 1 UA 94083 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
