Спосіб виготовлення первинного перетворювача оптоволоконного сенсора температури

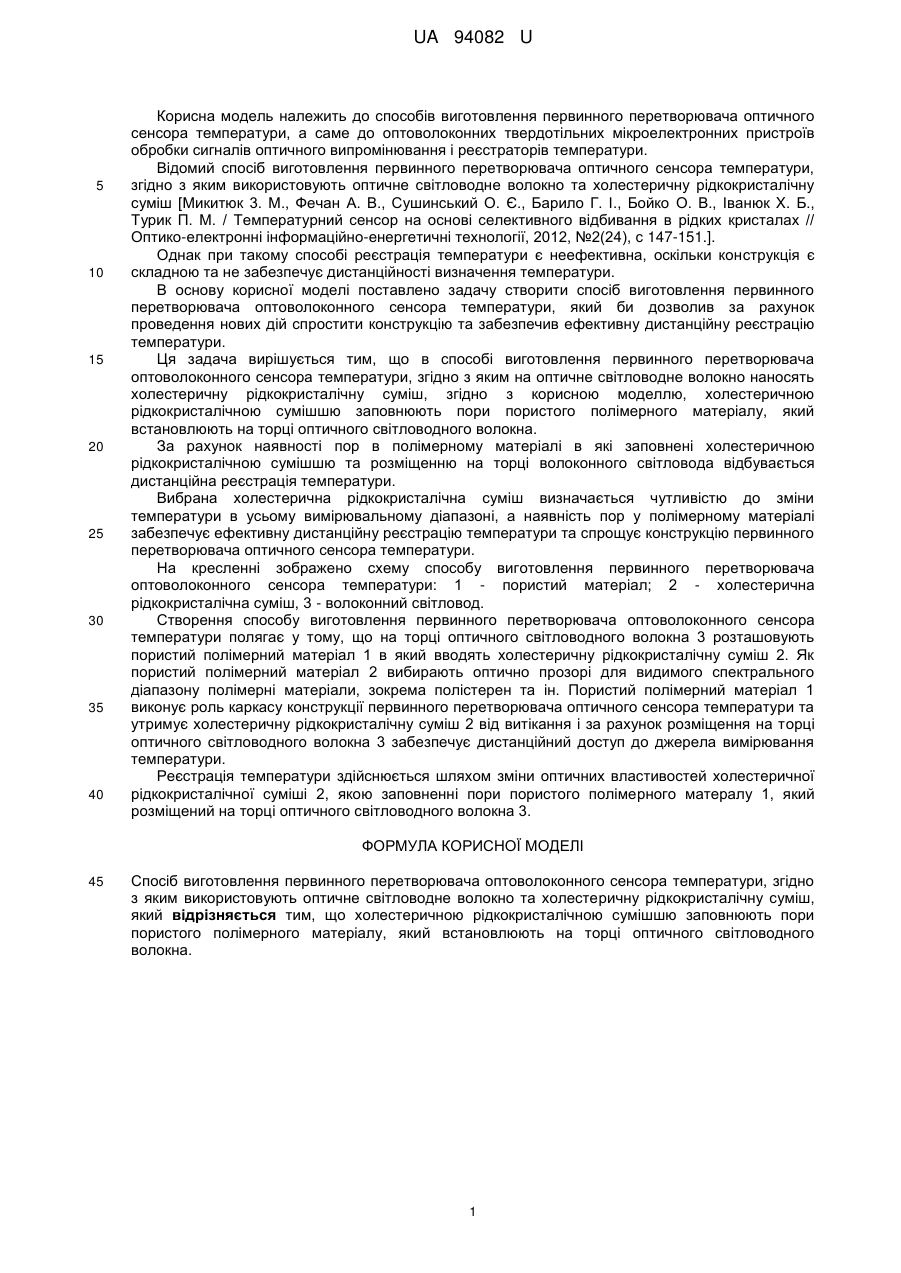

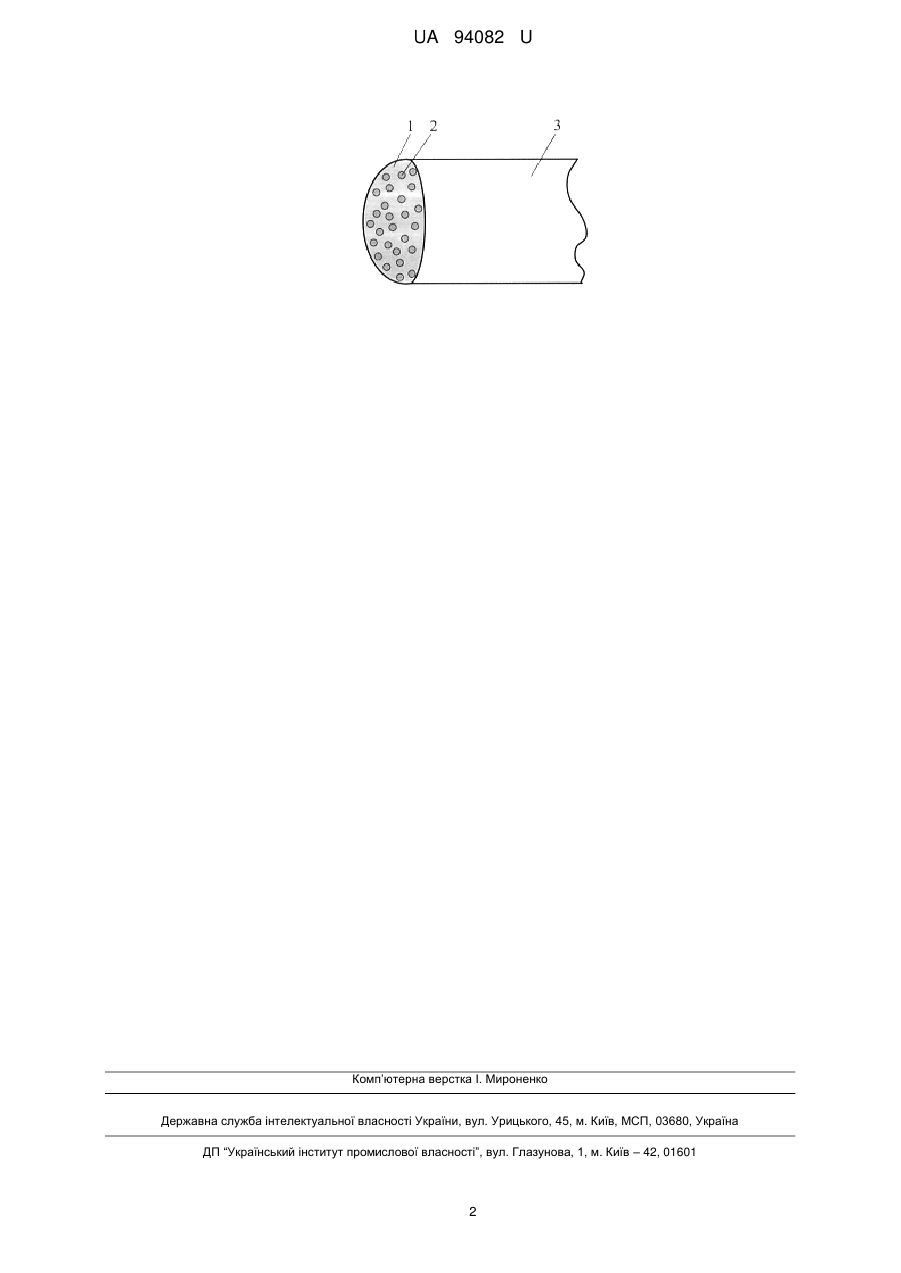

Реферат: Спосіб виготовлення первинного перетворювача оптоволоконного сенсора температури, згідно з яким використовують оптичне світловодне волокно та холестеричну рідкокристалічну суміш. Холестеричною рідкокристалічною сумішшю заповнюють пори пористого полімерного матеріалу, який встановлюють на торці оптичного світловодного волокна. UA 94082 U (12) UA 94082 U UA 94082 U 5 10 15 20 25 30 35 40 Корисна модель належить до способів виготовлення первинного перетворювача оптичного сенсора температури, а саме до оптоволоконних твердотільних мікроелектронних пристроїв обробки сигналів оптичного випромінювання і реєстраторів температури. Відомий спосіб виготовлення первинного перетворювача оптичного сенсора температури, згідно з яким використовують оптичне світловодне волокно та холестеричну рідкокристалічну суміш [Микитюк 3. М., Фечан А. В., Сушинський О. Є., Барило Г. І., Бойко О. В., Іванюк X. Б., Турик П. М. / Температурний сенсор на основі селективного відбивання в рідких кристалах // Оптико-електронні інформаційно-енергетичні технології, 2012, №2(24), с 147-151.]. Однак при такому способі реєстрація температури є неефективна, оскільки конструкція є складною та не забезпечує дистанційності визначення температури. В основу корисної моделі поставлено задачу створити спосіб виготовлення первинного перетворювача оптоволоконного сенсора температури, який би дозволив за рахунок проведення нових дій спростити конструкцію та забезпечив ефективну дистанційну реєстрацію температури. Ця задача вирішується тим, що в способі виготовлення первинного перетворювача оптоволоконного сенсора температури, згідно з яким на оптичне світловодне волокно наносять холестеричну рідкокристалічну суміш, згідно з корисною моделлю, холестеричною рідкокристалічною сумішшю заповнюють пори пористого полімерного матеріалу, який встановлюють на торці оптичного світловодного волокна. За рахунок наявності пор в полімерному матеріалі в які заповнені холестеричною рідкокристалічною сумішшю та розміщенню на торці волоконного світловода відбувається дистанційна реєстрація температури. Вибрана холестерична рідкокристалічна суміш визначається чутливістю до зміни температури в усьому вимірювальному діапазоні, а наявність пор у полімерному матеріалі забезпечує ефективну дистанційну реєстрацію температури та спрощує конструкцію первинного перетворювача оптичного сенсора температури. На кресленні зображено схему способу виготовлення первинного перетворювача оптоволоконного сенсора температури: 1 - пористий матеріал; 2 - холестерична рідкокристалічна суміш, 3 - волоконний світловод. Створення способу виготовлення первинного перетворювача оптоволоконного сенсора температури полягає у тому, що на торці оптичного світловодного волокна 3 розташовують пористий полімерний матеріал 1 в який вводять холестеричну рідкокристалічну суміш 2. Як пористий полімерний матеріал 2 вибирають оптично прозорі для видимого спектрального діапазону полімерні матеріали, зокрема полістерен та ін. Пористий полімерний матеріал 1 виконує роль каркасу конструкції первинного перетворювача оптичного сенсора температури та утримує холестеричну рідкокристалічну суміш 2 від витікання і за рахунок розміщення на торці оптичного світловодного волокна 3 забезпечує дистанційний доступ до джерела вимірювання температури. Реєстрація температури здійснюється шляхом зміни оптичних властивостей холестеричної рідкокристалічної суміші 2, якою заповненні пори пористого полімерного матералу 1, який розміщений на торці оптичного світловодного волокна 3. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб виготовлення первинного перетворювача оптоволоконного сенсора температури, згідно з яким використовують оптичне світловодне волокно та холестеричну рідкокристалічну суміш, який відрізняється тим, що холестеричною рідкокристалічною сумішшю заповнюють пори пористого полімерного матеріалу, який встановлюють на торці оптичного світловодного волокна. 1 UA 94082 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
