Щітковий вал зі змінними робочими частинами

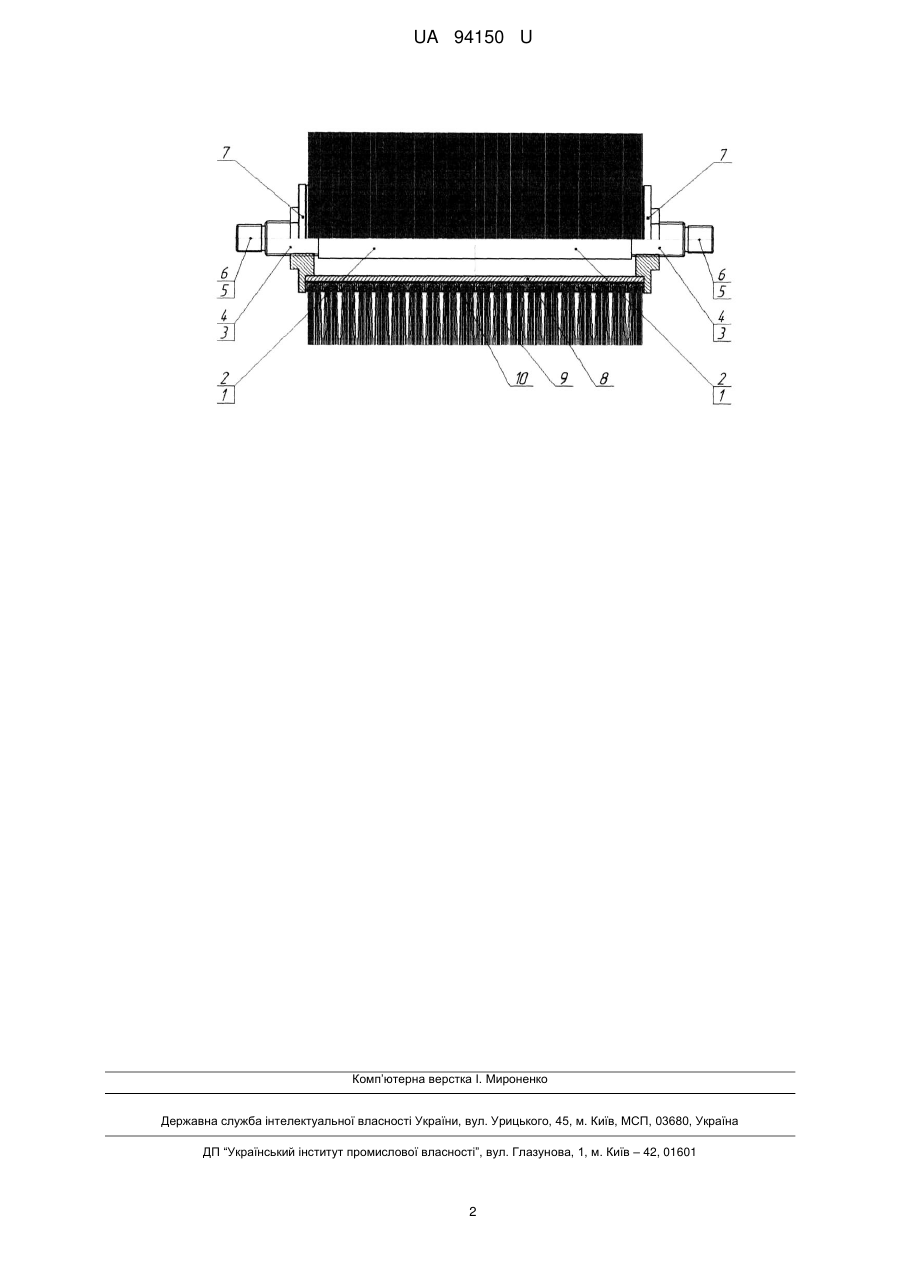

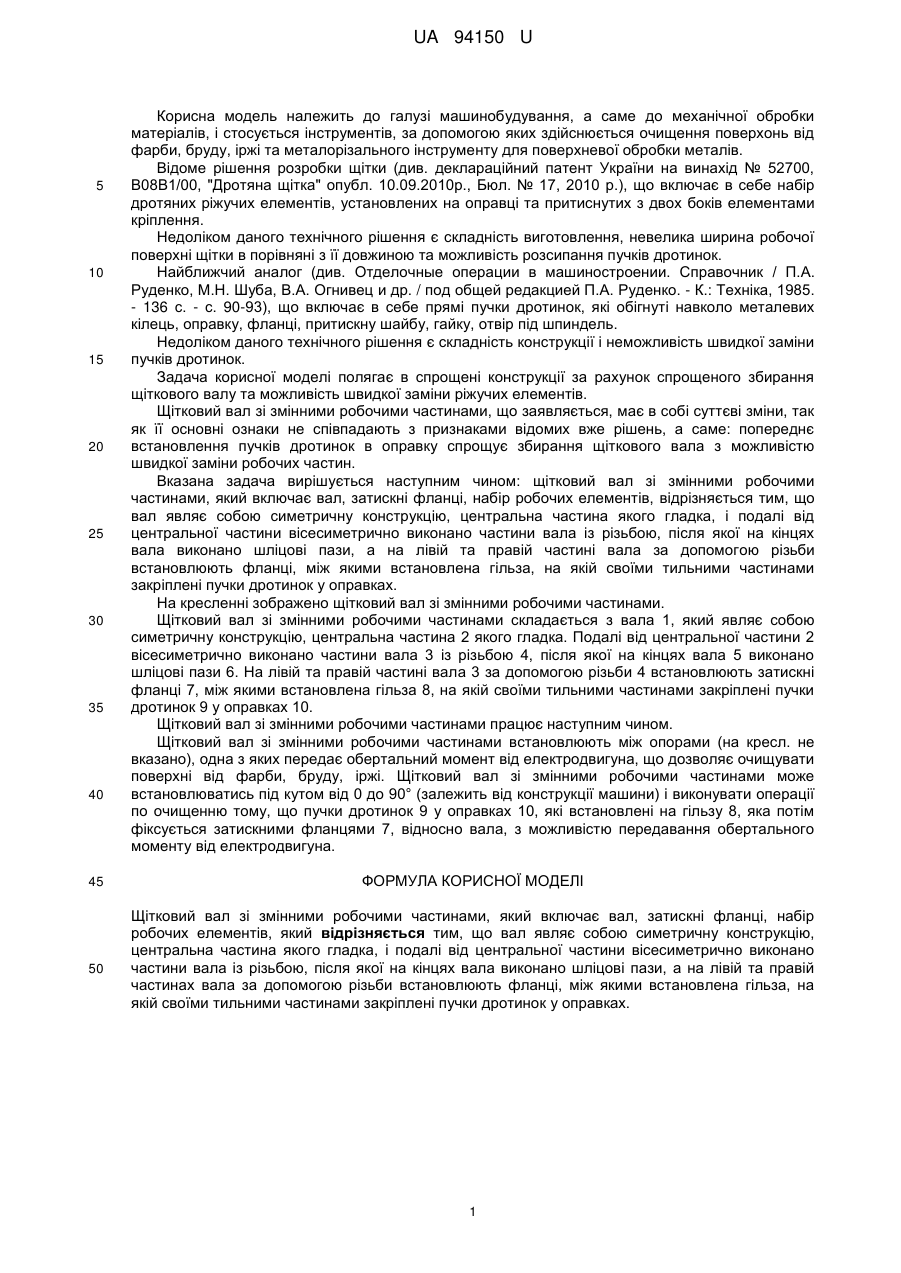

Реферат: Щітковий вал зі змінними робочими частинами, який включає вал, затискні фланці, набір робочих елементів, причому вал являє собою симетричну конструкцію, центральна частина якого гладка, і подалі від центральної частини вісесиметрично виконано частини вала із різьбою, після якої на кінцях вала виконано шліцові пази, а на лівій та правій частинах вала за допомогою різьби встановлюють фланці, між якими встановлена гільза, на якій своїми тильними частинами закріплені пучки дротинок у оправках. UA 94150 U (54) ЩІТКОВИЙ ВАЛ ЗІ ЗМІННИМИ РОБОЧИМИ ЧАСТИНАМИ UA 94150 U UA 94150 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі машинобудування, а саме до механічної обробки матеріалів, і стосується інструментів, за допомогою яких здійснюється очищення поверхонь від фарби, бруду, іржі та металорізального інструменту для поверхневої обробки металів. Відоме рішення розробки щітки (див. деклараційний патент України на винахід № 52700, В08В1/00, "Дротяна щітка" опубл. 10.09.2010р., Бюл. № 17, 2010 р.), що включає в себе набір дротяних ріжучих елементів, установлених на оправці та притиснутих з двох боків елементами кріплення. Недоліком даного технічного рішення є складність виготовлення, невелика ширина робочої поверхні щітки в порівняні з її довжиною та можливість розсипання пучків дротинок. Найближчий аналог (див. Отделочные операции в машиностроении. Справочник / П.А. Руденко, Μ.Η. Шуба, В.А. Огнивец и др. / под общей редакцией П.А. Руденко. - К.: Техніка, 1985. - 136 с. - с. 90-93), що включає в себе прямі пучки дротинок, які обігнуті навколо металевих кілець, оправку, фланці, притискну шайбу, гайку, отвір під шпиндель. Недоліком даного технічного рішення є складність конструкції і неможливість швидкої заміни пучків дротинок. Задача корисної моделі полягає в спрощені конструкції за рахунок спрощеного збирання щіткового валу та можливість швидкої заміни ріжучих елементів. Щітковий вал зі змінними робочими частинами, що заявляється, має в собі суттєві зміни, так як її основні ознаки не співпадають з признаками відомих вже рішень, а саме: попереднє встановлення пучків дротинок в оправку спрощує збирання щіткового вала з можливістю швидкої заміни робочих частин. Вказана задача вирішується наступним чином: щітковий вал зі змінними робочими частинами, який включає вал, затискні фланці, набір робочих елементів, відрізняється тим, що вал являє собою симетричну конструкцію, центральна частина якого гладка, і подалі від центральної частини вісесиметрично виконано частини вала із різьбою, після якої на кінцях вала виконано шліцові пази, а на лівій та правій частині вала за допомогою різьби встановлюють фланці, між якими встановлена гільза, на якій своїми тильними частинами закріплені пучки дротинок у оправках. На кресленні зображено щітковий вал зі змінними робочими частинами. Щітковий вал зі змінними робочими частинами складається з вала 1, який являє собою симетричну конструкцію, центральна частина 2 якого гладка. Подалі від центральної частини 2 вісесиметрично виконано частини вала 3 із різьбою 4, після якої на кінцях вала 5 виконано шліцові пази 6. На лівій та правій частині вала 3 за допомогою різьби 4 встановлюють затискні фланці 7, між якими встановлена гільза 8, на якій своїми тильними частинами закріплені пучки дротинок 9 у оправках 10. Щітковий вал зі змінними робочими частинами працює наступним чином. Щітковий вал зі змінними робочими частинами встановлюють між опорами (на кресл. не вказано), одна з яких передає обертальний момент від електродвигуна, що дозволяє очищувати поверхні від фарби, бруду, іржі. Щітковий вал зі змінними робочими частинами може встановлюватись під кутом від 0 до 90° (залежить від конструкції машини) і виконувати операції по очищенню тому, що пучки дротинок 9 у оправках 10, які встановлені на гільзу 8, яка потім фіксується затискними фланцями 7, відносно вала, з можливістю передавання обертального моменту від електродвигуна. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Щітковий вал зі змінними робочими частинами, який включає вал, затискні фланці, набір робочих елементів, який відрізняється тим, що вал являє собою симетричну конструкцію, центральна частина якого гладка, і подалі від центральної частини вісесиметрично виконано частини вала із різьбою, після якої на кінцях вала виконано шліцові пази, а на лівій та правій частинах вала за допомогою різьби встановлюють фланці, між якими встановлена гільза, на якій своїми тильними частинами закріплені пучки дротинок у оправках. 1 UA 94150 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
