Банний пристрій на відновлювальних джерелах енергії вітру та сонця і теплових насосах

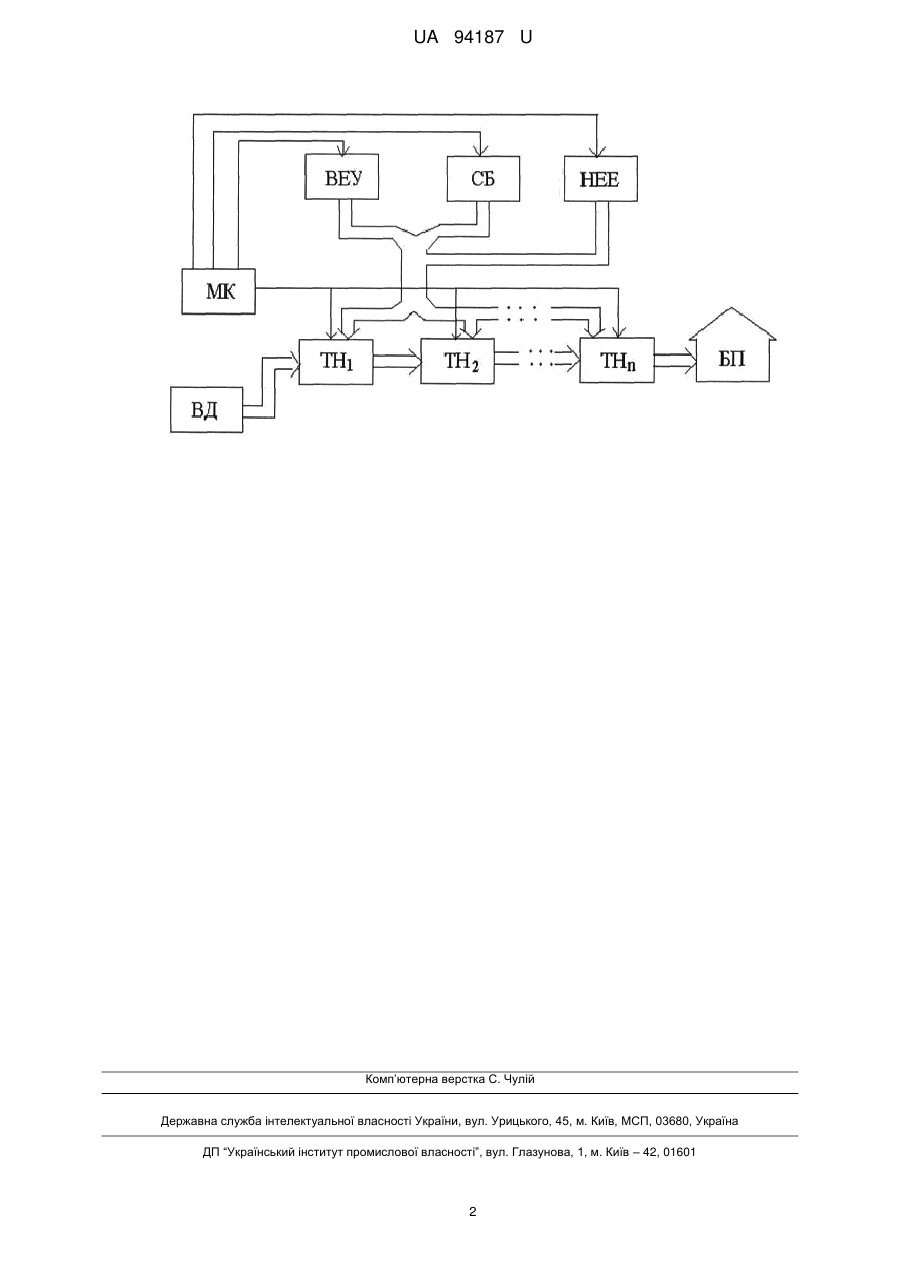

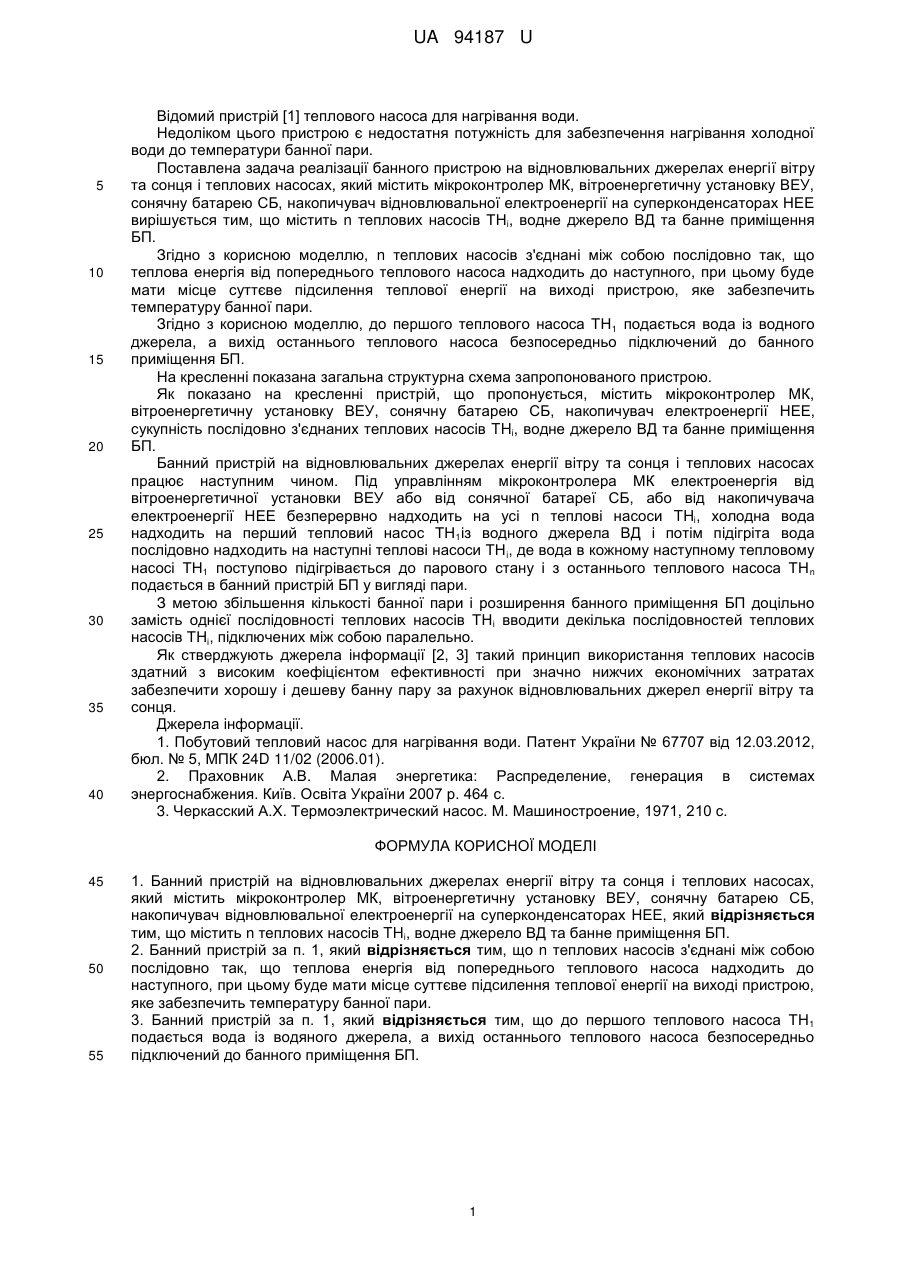

Реферат: Банний пристрій на відновлювальних джерелах енергії вітру та сонця і теплових насосах містить мікроконтролер МК, вітроенергетичну установку ВЕУ, сонячну батарею СБ, накопичувач відновлювальної електроенергії на суперконденсаторах НЕЕ. Крім того, він містить n теплових насосів THi, водне джерело ВД та банне приміщення БП. UA 94187 U (12) UA 94187 U UA 94187 U 5 10 15 20 25 30 35 40 Відомий пристрій [1] теплового насоса для нагрівання води. Недоліком цього пристрою є недостатня потужність для забезпечення нагрівання холодної води до температури банної пари. Поставлена задача реалізації банного пристрою на відновлювальних джерелах енергії вітру та сонця і теплових насосах, який містить мікроконтролер МК, вітроенергетичну установку ВЕУ, сонячну батарею СБ, накопичувач відновлювальної електроенергії на суперконденсаторах НЕЕ вирішується тим, що містить n теплових насосів ТНi, водне джерело ВД та банне приміщення БП. Згідно з корисною моделлю, n теплових насосів з'єднані між собою послідовно так, що теплова енергія від попереднього теплового насоса надходить до наступного, при цьому буде мати місце суттєве підсилення теплової енергії на виході пристрою, яке забезпечить температуру банної пари. Згідно з корисною моделлю, до першого теплового насоса ТН1 подається вода із водного джерела, а вихід останнього теплового насоса безпосередньо підключений до банного приміщення БП. На кресленні показана загальна структурна схема запропонованого пристрою. Як показано на кресленні пристрій, що пропонується, містить мікроконтролер МК, вітроенергетичну установку ВЕУ, сонячну батарею СБ, накопичувач електроенергії НЕЕ, сукупність послідовно з'єднаних теплових насосів THi, водне джерело ВД та банне приміщення БП. Банний пристрій на відновлювальних джерелах енергії вітру та сонця і теплових насосах працює наступним чином. Під управлінням мікроконтролера МК електроенергія від вітроенергетичної установки ВЕУ або від сонячної батареї СБ, або від накопичувача електроенергії НЕЕ безперервно надходить на усі n теплові насоси THi, холодна вода надходить на перший тепловий насос ТН1із водного джерела ВД і потім підігріта вода послідовно надходить на наступні теплові насоси ТН i, де вода в кожному наступному тепловому насосі ТН1 поступово підігрівається до парового стану і з останнього теплового насоса ТН n подається в банний пристрій БП у вигляді пари. З метою збільшення кількості банної пари і розширення банного приміщення БП доцільно замість однієї послідовності теплових насосів ТНі вводити декілька послідовностей теплових насосів ТНі, підключених між собою паралельно. Як стверджують джерела інформації [2, 3] такий принцип використання теплових насосів здатний з високим коефіцієнтом ефективності при значно нижчих економічних затратах забезпечити хорошу і дешеву банну пару за рахунок відновлювальних джерел енергії вітру та сонця. Джерела інформації. 1. Побутовий тепловий насос для нагрівання води. Патент України № 67707 від 12.03.2012, бюл. № 5, МПК 24D 11/02 (2006.01). 2. Праховник А.В. Малая энергетика: Распределение, генерация в системах энергоснабжения. Київ. Освіта України 2007 р. 464 с. 3. Черкасский А.Х. Термоэлектрический насос. М. Машиностроение, 1971, 210 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Банний пристрій на відновлювальних джерелах енергії вітру та сонця і теплових насосах, який містить мікроконтролер МК, вітроенергетичну установку ВЕУ, сонячну батарею СБ, накопичувач відновлювальної електроенергії на суперконденсаторах НЕЕ, який відрізняється тим, що містить n теплових насосів THi, водне джерело ВД та банне приміщення БП. 2. Банний пристрій за п. 1, який відрізняється тим, що n теплових насосів з'єднані між собою послідовно так, що теплова енергія від попереднього теплового насоса надходить до наступного, при цьому буде мати місце суттєве підсилення теплової енергії на виході пристрою, яке забезпечить температуру банної пари. 3. Банний пристрій за п. 1, який відрізняється тим, що до першого теплового насоса ТН1 подається вода із водяного джерела, а вихід останнього теплового насоса безпосередньо підключений до банного приміщення БП. 1 UA 94187 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
