Опалубка з регульованим будівельним підйомом

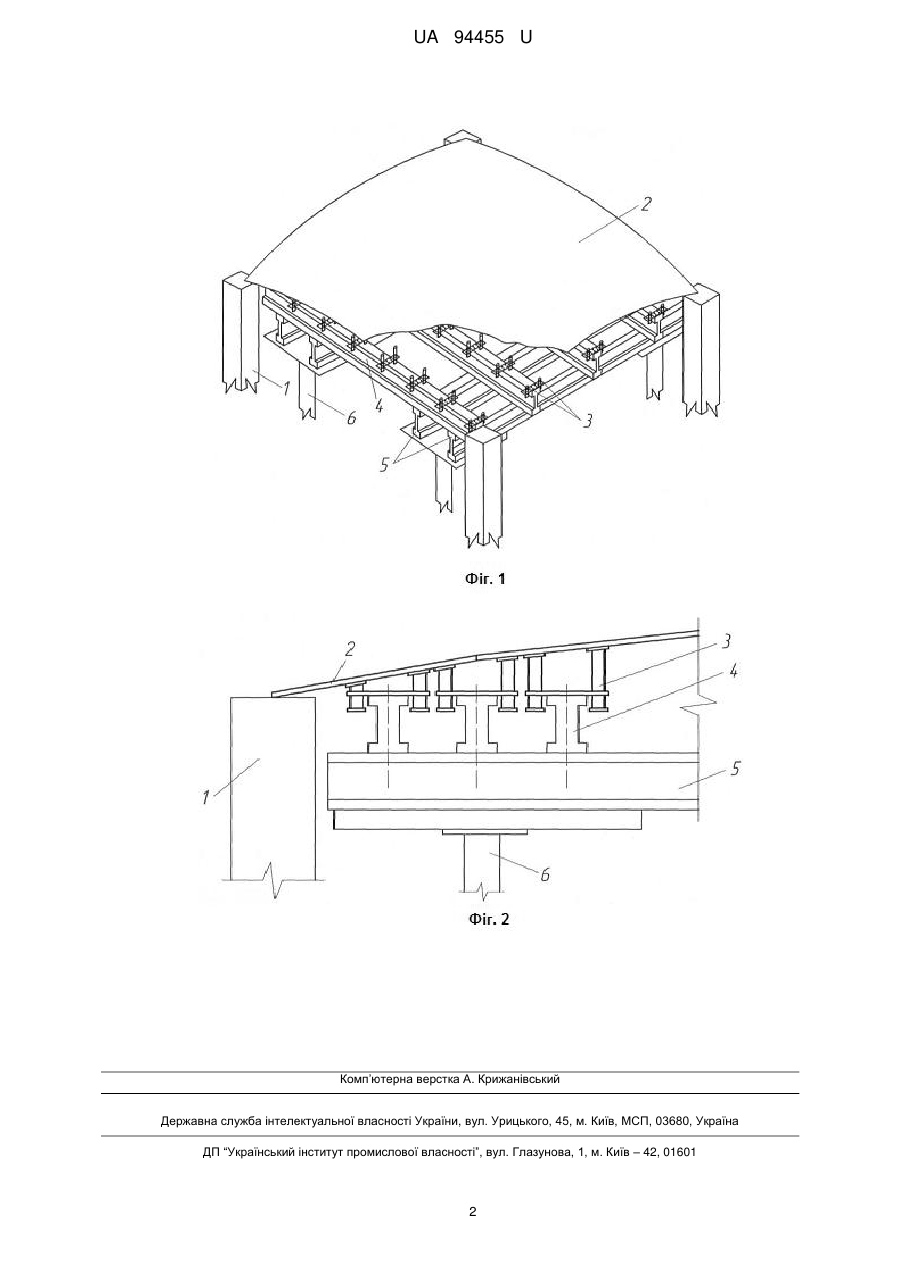

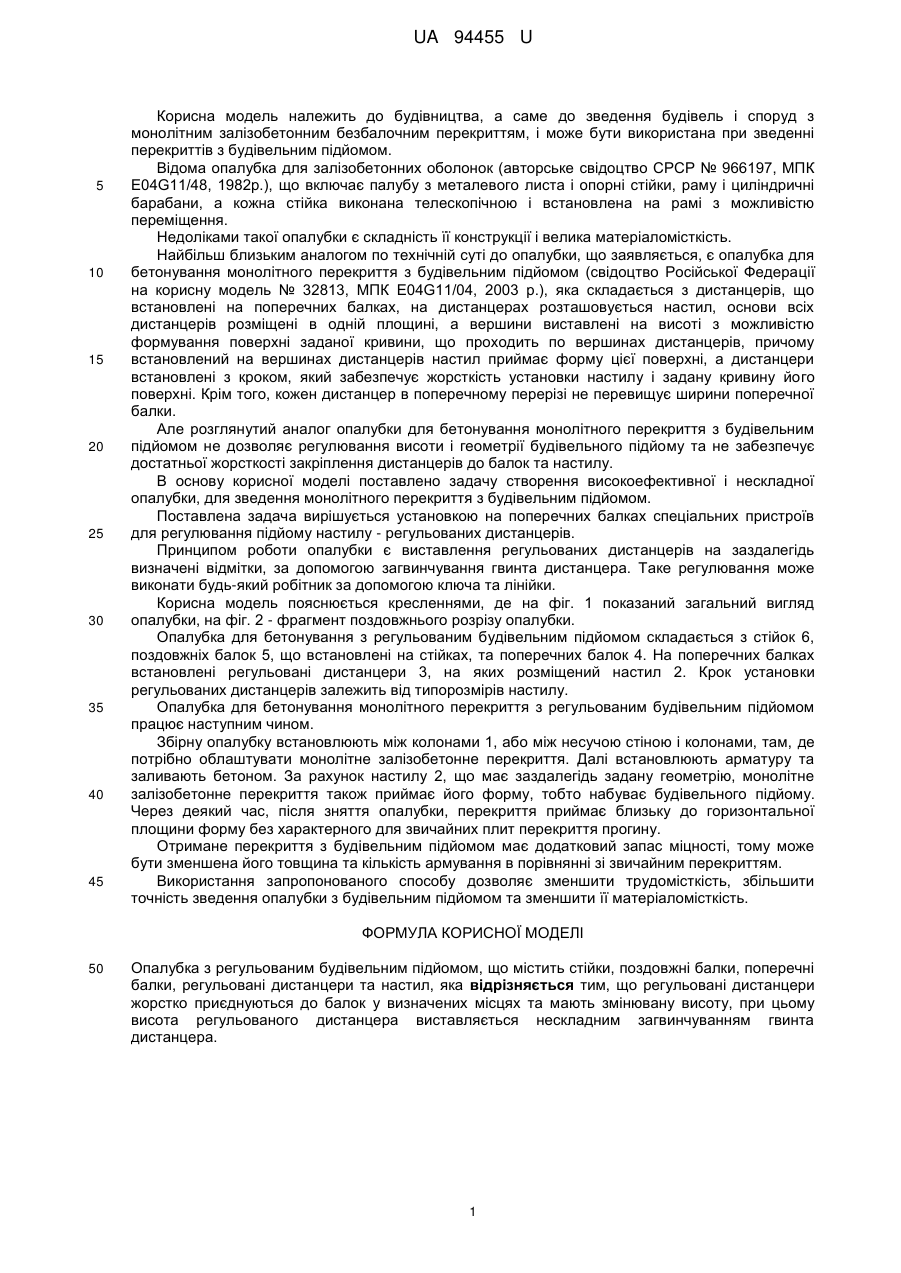

Реферат: UA 94455 U UA 94455 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до будівництва, а саме до зведення будівель і споруд з монолітним залізобетонним безбалочним перекриттям, і може бути використана при зведенні перекриттів з будівельним підйомом. Відома опалубка для залізобетонних оболонок (авторське свідоцтво СРСР № 966197, МПК E04G11/48, 1982р.), що включає палубу з металевого листа і опорні стійки, раму і циліндричні барабани, а кожна стійка виконана телескопічною і встановлена на рамі з можливістю переміщення. Недоліками такої опалубки є складність її конструкції і велика матеріаломісткість. Найбільш близьким аналогом по технічній суті до опалубки, що заявляється, є опалубка для бетонування монолітного перекриття з будівельним підйомом (свідоцтво Російської Федерації на корисну модель № 32813, МПК Е04G11/04, 2003 р.), яка складається з дистанцерів, що встановлені на поперечних балках, на дистанцерах розташовується настил, основи всіх дистанцерів розміщені в одній площині, а вершини виставлені на висоті з можливістю формування поверхні заданої кривини, що проходить по вершинах дистанцерів, причому встановлений на вершинах дистанцерів настил приймає форму цієї поверхні, а дистанцери встановлені з кроком, який забезпечує жорсткість установки настилу і задану кривину його поверхні. Крім того, кожен дистанцер в поперечному перерізі не перевищує ширини поперечної балки. Але розглянутий аналог опалубки для бетонування монолітного перекриття з будівельним підйомом не дозволяє регулювання висоти і геометрії будівельного підйому та не забезпечує достатньої жорсткості закріплення дистанцерів до балок та настилу. В основу корисної моделі поставлено задачу створення високоефективної і нескладної опалубки, для зведення монолітного перекриття з будівельним підйомом. Поставлена задача вирішується установкою на поперечних балках спеціальних пристроїв для регулювання підйому настилу - регульованих дистанцерів. Принципом роботи опалубки є виставлення регульованих дистанцерів на заздалегідь визначені відмітки, за допомогою загвинчування гвинта дистанцера. Таке регулювання може виконати будь-який робітник за допомогою ключа та лінійки. Корисна модель пояснюється кресленнями, де на фіг. 1 показаний загальний вигляд опалубки, на фіг. 2 - фрагмент поздовжнього розрізу опалубки. Опалубка для бетонування з регульованим будівельним підйомом складається з стійок 6, поздовжніх балок 5, що встановлені на стійках, та поперечних балок 4. На поперечних балках встановлені регульовані дистанцери 3, на яких розміщений настил 2. Крок установки регульованих дистанцерів залежить від типорозмірів настилу. Опалубка для бетонування монолітного перекриття з регульованим будівельним підйомом працює наступним чином. Збірну опалубку встановлюють між колонами 1, або між несучою стіною і колонами, там, де потрібно облаштувати монолітне залізобетонне перекриття. Далі встановлюють арматуру та заливають бетоном. За рахунок настилу 2, що має заздалегідь задану геометрію, монолітне залізобетонне перекриття також приймає його форму, тобто набуває будівельного підйому. Через деякий час, після зняття опалубки, перекриття приймає близьку до горизонтальної площини форму без характерного для звичайних плит перекриття прогину. Отримане перекриття з будівельним підйомом має додатковий запас міцності, тому може бути зменшена його товщина та кількість армування в порівнянні зі звичайним перекриттям. Використання запропонованого способу дозволяє зменшити трудомісткість, збільшити точність зведення опалубки з будівельним підйомом та зменшити її матеріаломісткість. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Опалубка з регульованим будівельним підйомом, що містить стійки, поздовжні балки, поперечні балки, регульовані дистанцери та настил, яка відрізняється тим, що регульовані дистанцери жорстко приєднуються до балок у визначених місцях та мають змінювану висоту, при цьому висота регульованого дистанцера виставляється нескладним загвинчуванням гвинта дистанцера. 1 UA 94455 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
