Віконна система

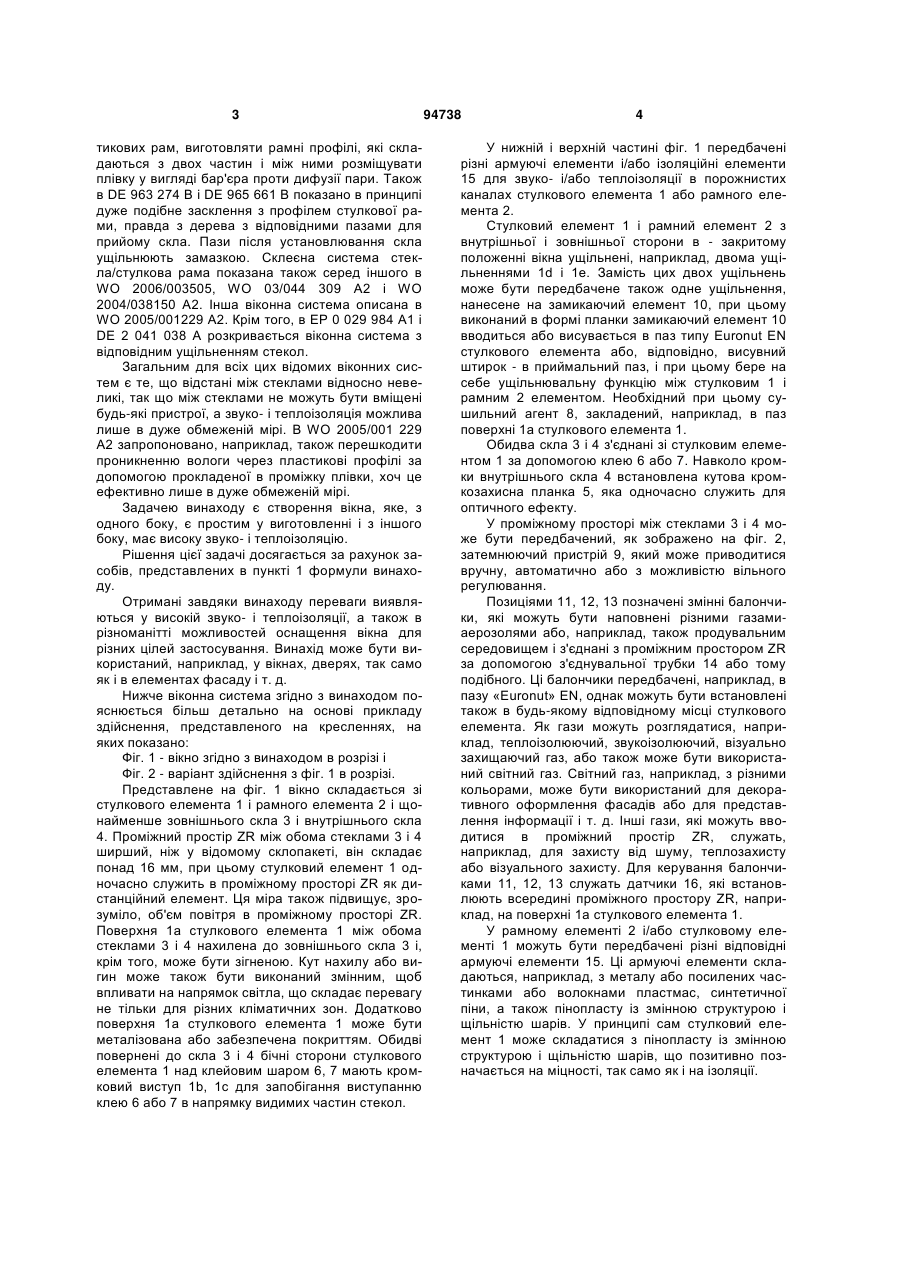

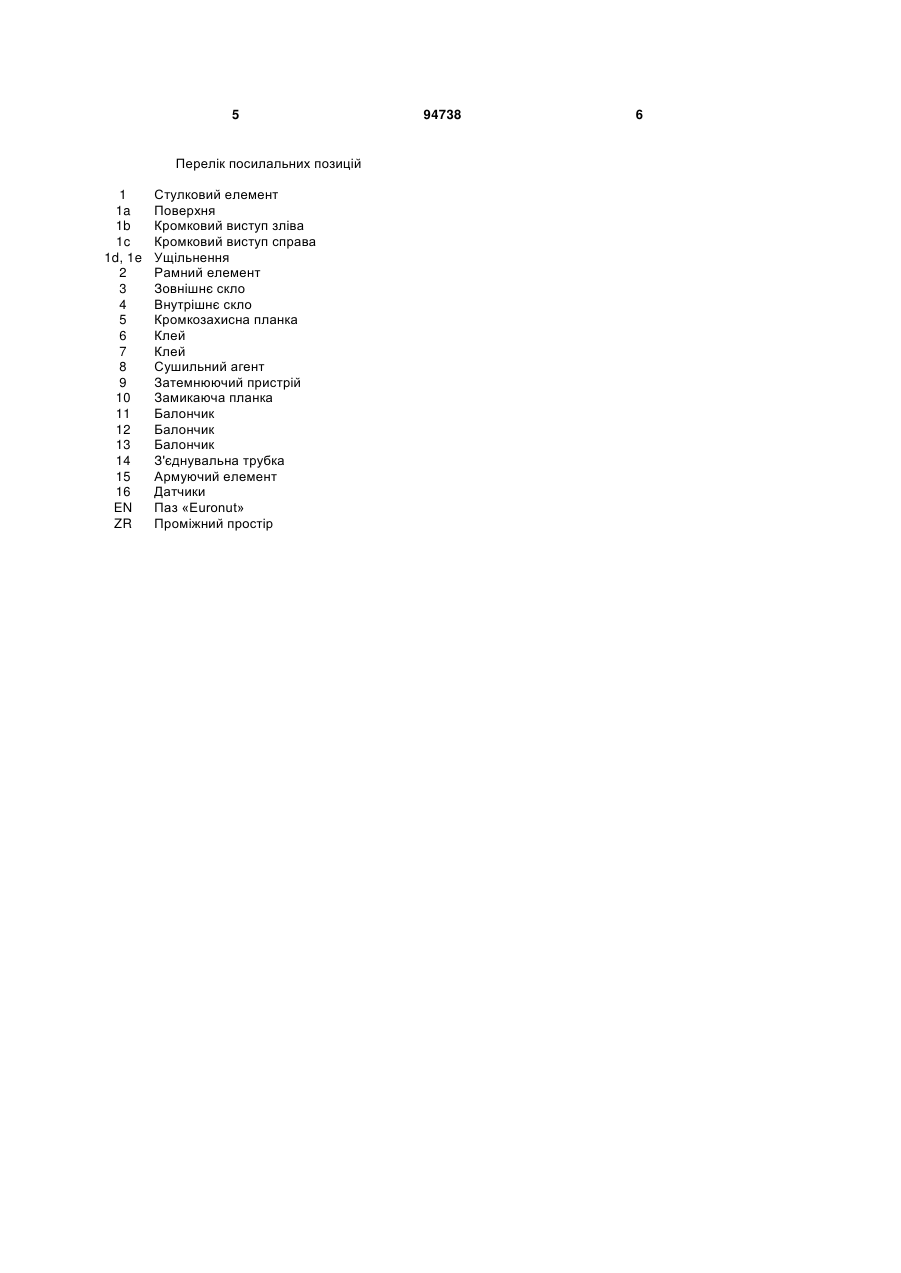

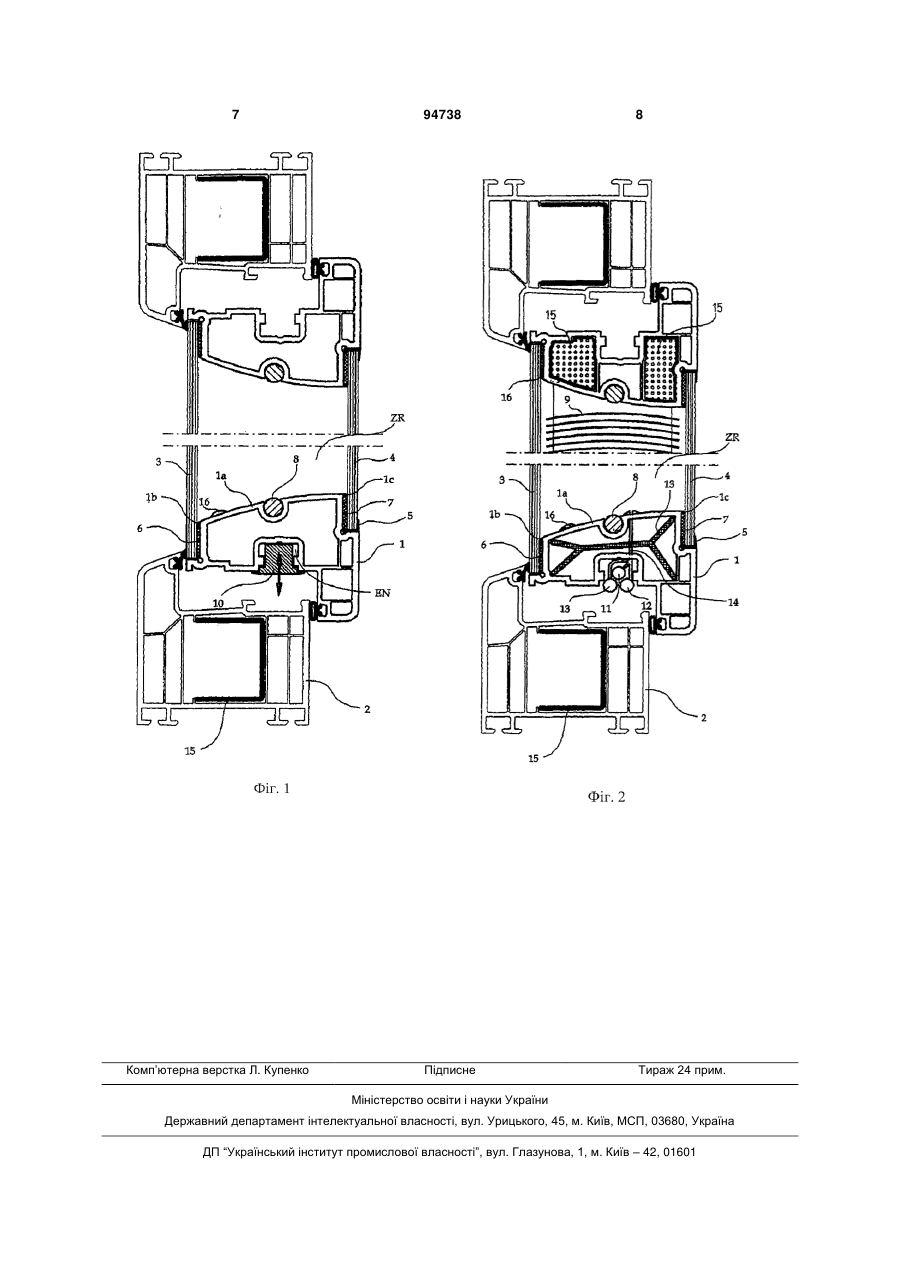

1. Віконна система зі стулковою рамою, яка несе щонайменше два склеєних з нею скла, містить паз "Euronut" і приймальні канали для армуючих елементів, а також засоби для видалення вологи в проміжному просторі між стеклами і вакуумування проміжного простору між стеклами, яка відрізняється тим, що має комбінацію наступних ознак: відстань між внутрішнім і зовнішнім склом більше 16,0 мм, зовнішні сторони стекол (3, 4) і стулкового елемента (1) виконані урівень, клейовий шар між зовнішньою стороною стулкового елемента (1) і внутрішньою стороною зовнішнього скла (3) і обводові кромкові виступи (1b, 1с) стулкового елемента (1) для обмеження клейового шару (6, 7), а також його оптичного закриття, теплоізоляційний засіб в проміжному просторі (ZR) між стеклами і/або в стулковому елементі (1) і в рамному елементі (2), поверхня (1а) стулкового елемента, що проходить похило або зігнено назовні, в проміжному просторі (ZR) між стеклами, C2 2 UA 1 3 тикових рам, виготовляти рамні профілі, які складаються з двох частин і між ними розміщувати плівку у вигляді бар'єра проти дифузії пари. Також в DE 963 274 В і DE 965 661 В показано в принципі дуже подібне засклення з профілем стулкової рами, правда з дерева з відповідними пазами для прийому скла. Пази після установлювання скла ущільнюють замазкою. Склеєна система стекла/стулкова рама показана також серед іншого в WO 2006/003505, WO 03/044 309 А2 і WO 2004/038150 А2. Інша віконна система описана в WO 2005/001229 А2. Крім того, в ЕР 0 029 984 А1 і DE 2 041 038 А розкривається віконна система з відповідним ущільненням стекол. Загальним для всіх цих відомих віконних систем є те, що відстані між стеклами відносно невеликі, так що між стеклами не можуть бути вміщені будь-які пристрої, а звуко- і теплоізоляція можлива лише в дуже обмеженій мірі. В WO 2005/001 229 А2 запропоновано, наприклад, також перешкодити проникненню вологи через пластикові профілі за допомогою прокладеної в проміжку плівки, хоч це ефективно лише в дуже обмеженій мірі. Задачею винаходу є створення вікна, яке, з одного боку, є простим у виготовленні і з іншого боку, має високу звуко- і теплоізоляцію. Рішення цієї задачі досягається за рахунок засобів, представлених в пункті 1 формули винаходу. Отримані завдяки винаходу переваги виявляються у високій звуко- і теплоізоляції, а також в різноманітті можливостей оснащення вікна для різних цілей застосування. Винахід може бути використаний, наприклад, у вікнах, дверях, так само як і в елементах фасаду і т. д. Нижче віконна система згідно з винаходом пояснюється більш детально на основі прикладу здійснення, представленого на кресленнях, на яких показано: Фіг. 1 - вікно згідно з винаходом в розрізі і Фіг. 2 - варіант здійснення з фіг. 1 в розрізі. Представлене на фіг. 1 вікно складається зі стулкового елемента 1 і рамного елемента 2 і щонайменше зовнішнього скла 3 і внутрішнього скла 4. Проміжний простір ZR між обома стеклами 3 і 4 ширший, ніж у відомому склопакеті, він складає понад 16 мм, при цьому стулковий елемент 1 одночасно служить в проміжному просторі ZR як дистанційний елемент. Ця міра також підвищує, зрозуміло, об'єм повітря в проміжному просторі ZR. Поверхня 1а стулкового елемента 1 між обома стеклами 3 і 4 нахилена до зовнішнього скла 3 і, крім того, може бути зігненою. Кут нахилу або вигин може також бути виконаний змінним, щоб впливати на напрямок світла, що складає перевагу не тільки для різних кліматичних зон. Додатково поверхня 1а стулкового елемента 1 може бути металізована або забезпечена покриттям. Обидві повернені до скла 3 і 4 бічні сторони стулкового елемента 1 над клейовим шаром 6, 7 мають кромковий виступ 1b, 1с для запобігання виступанню клею 6 або 7 в напрямку видимих частин стекол. 94738 4 У нижній і верхній частині фіг. 1 передбачені різні армуючі елементи і/або ізоляційні елементи 15 для звуко- і/або теплоізоляції в порожнистих каналах стулкового елемента 1 або рамного елемента 2. Стулковий елемент 1 і рамний елемент 2 з внутрішньої і зовнішньої сторони в - закритому положенні вікна ущільнені, наприклад, двома ущільненнями 1d і 1е. Замість цих двох ущільнень може бути передбачене також одне ущільнення, нанесене на замикаючий елемент 10, при цьому виконаний в формі планки замикаючий елемент 10 вводиться або висувається в паз типу Euronut EN стулкового елемента або, відповідно, висувний штирок - в приймальний паз, і при цьому бере на себе ущільнювальну функцію між стулковим 1 і рамним 2 елементом. Необхідний при цьому сушильний агент 8, закладений, наприклад, в паз поверхні 1а стулкового елемента 1. Обидва скла 3 і 4 з'єднані зі стулковим елементом 1 за допомогою клею 6 або 7. Навколо кромки внутрішнього скла 4 встановлена кутова кромкозахисна планка 5, яка одночасно служить для оптичного ефекту. У проміжному просторі між стеклами 3 і 4 може бути передбачений, як зображено на фіг. 2, затемнюючий пристрій 9, який може приводитися вручну, автоматично або з можливістю вільного регулювання. Позиціями 11, 12, 13 позначені змінні балончики, які можуть бути наповнені різними газамиаерозолями або, наприклад, також продувальним середовищем і з'єднані з проміжним простором ZR за допомогою з'єднувальної трубки 14 або тому подібного. Ці балончики передбачені, наприклад, в пазу «Euronut» EN, однак можуть бути встановлені також в будь-якому відповідному місці стулкового елемента. Як гази можуть розглядатися, наприклад, теплоізолюючий, звукоізолюючий, візуально захищаючий газ, або також може бути використаний світний газ. Світний газ, наприклад, з різними кольорами, може бути використаний для декоративного оформлення фасадів або для представлення інформації і т. д. Інші гази, які можуть вводитися в проміжний простір ZR, служать, наприклад, для захисту від шуму, теплозахисту або візуального захисту. Для керування балончиками 11, 12, 13 служать датчики 16, які встановлюють всередині проміжного простору ZR, наприклад, на поверхні 1а стулкового елемента 1. У рамному елементі 2 і/або стулковому елементі 1 можуть бути передбачені різні відповідні армуючі елементи 15. Ці армуючі елементи складаються, наприклад, з металу або посилених частинками або волокнами пластмас, синтетичної піни, а також пінопласту із змінною структурою і щільністю шарів. У принципі сам стулковий елемент 1 може складатися з пінопласту із змінною структурою і щільністю шарів, що позитивно позначається на міцності, так само як і на ізоляції. 5 Перелік посилальних позицій 1 1a 1b 1c 1d, 1e 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 EN ZR Стулковий елемент Поверхня Кромковий виступ зліва Кромковий виступ справа Ущільнення Рамний елемент Зовнішнє скло Внутрішнє скло Кромкозахисна планка Клей Клей Сушильний агент Затемнюючий пристрій Замикаюча планка Балончик Балончик Балончик З'єднувальна трубка Армуючий елемент Датчики Паз «Euronut» Проміжний простір 94738 6 7 Комп’ютерна верстка Л. Купенко 94738 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
