Пристрій для сепарування дрібнонасіннєвих сумішей

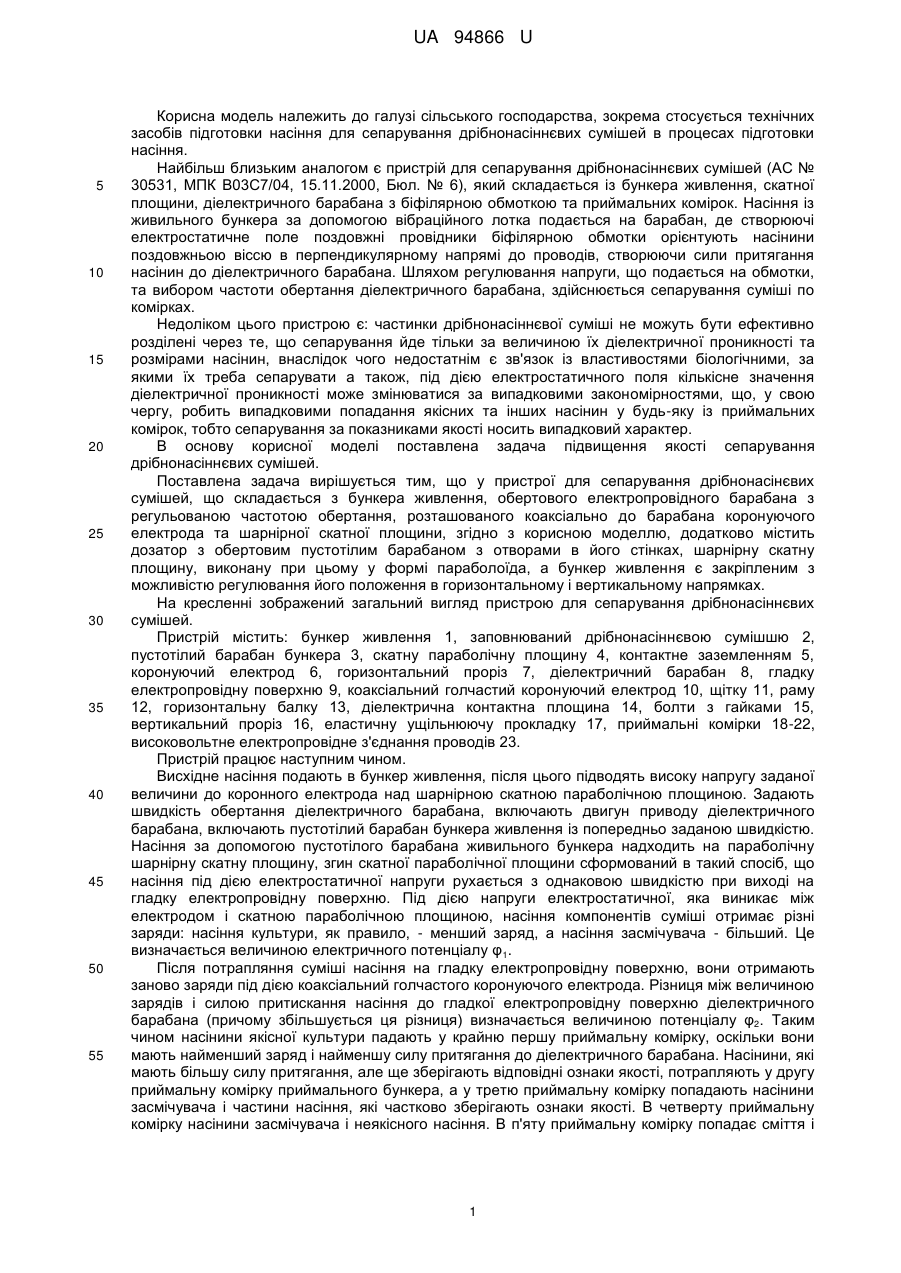

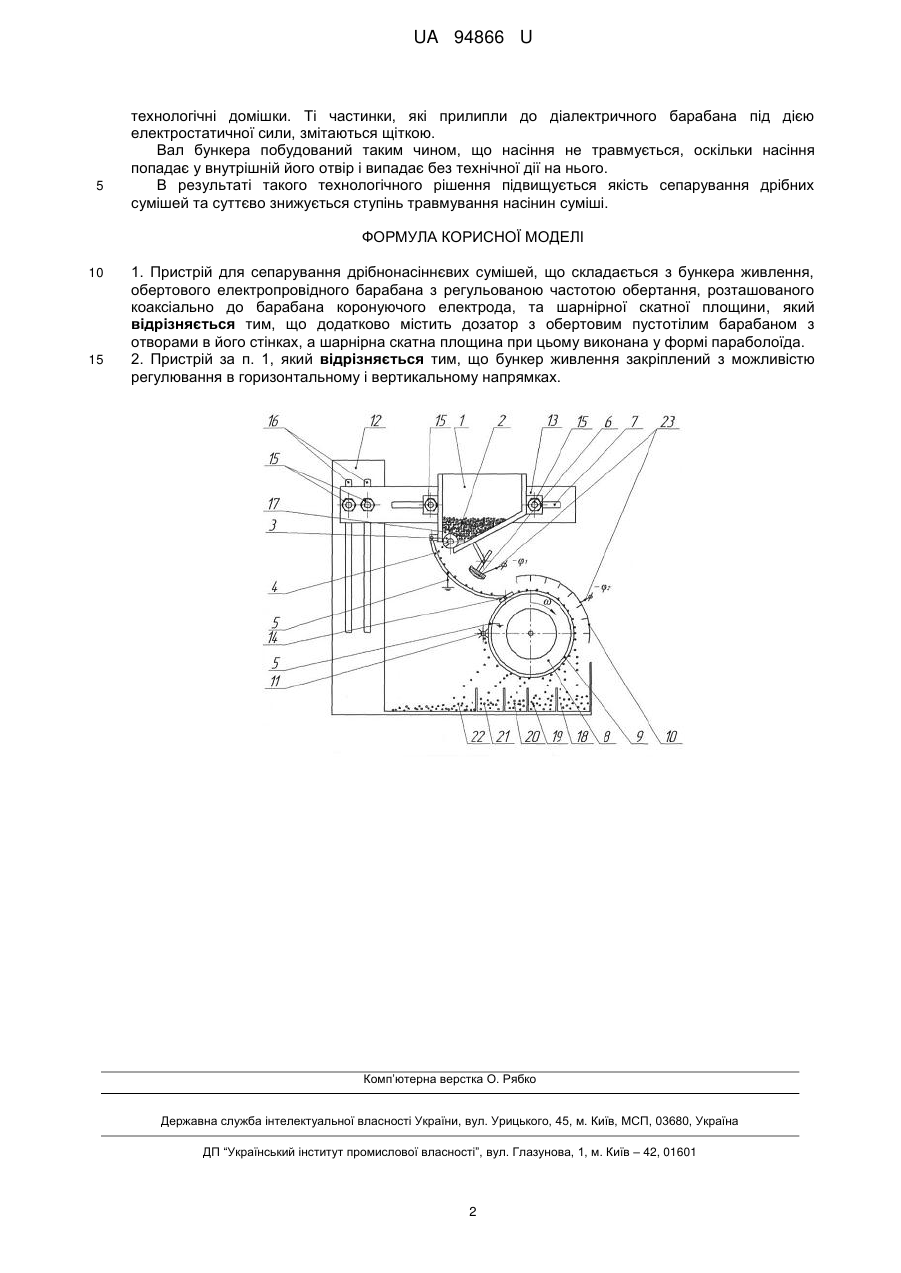

Реферат: UA 94866 U UA 94866 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільського господарства, зокрема стосується технічних засобів підготовки насіння для сепарування дрібнонасіннєвих сумішей в процесах підготовки насіння. Найбільш близьким аналогом є пристрій для сепарування дрібнонасіннєвих сумішей (АС № 30531, МПК В03С7/04, 15.11.2000, Бюл. № 6), який складається із бункера живлення, скатної площини, діелектричного барабана з біфілярною обмоткою та приймальних комірок. Насіння із живильного бункера за допомогою вібраційного лотка подається на барабан, де створюючі електростатичне поле поздовжні провідники біфілярною обмотки орієнтують насінини поздовжньою віссю в перпендикулярному напрямі до проводів, створюючи сили притягання насінин до діелектричного барабана. Шляхом регулювання напруги, що подається на обмотки, та вибором частоти обертання діелектричного барабана, здійснюється сепарування суміші по комірках. Недоліком цього пристрою є: частинки дрібнонасіннєвої суміші не можуть бути ефективно розділені через те, що сепарування йде тільки за величиною їх діелектричної проникності та розмірами насінин, внаслідок чого недостатнім є зв'язок із властивостями біологічними, за якими їх треба сепарувати а також, під дією електростатичного поля кількісне значення діелектричної проникності може змінюватися за випадковими закономірностями, що, у свою чергу, робить випадковими попадання якісних та інших насінин у будь-яку із приймальних комірок, тобто сепарування за показниками якості носить випадковий характер. В основу корисної моделі поставлена задача підвищення якості сепарування дрібнонасіннєвих сумішей. Поставлена задача вирішується тим, що у пристрої для сепарування дрібнонасінєвих сумішей, що складається з бункера живлення, обертового електропровідного барабана з регульованою частотою обертання, розташованого коаксіально до барабана коронуючого електрода та шарнірної скатної площини, згідно з корисною моделлю, додатково містить дозатор з обертовим пустотілим барабаном з отворами в його стінках, шарнірну скатну площину, виконану при цьому у формі параболоїда, а бункер живлення є закріпленим з можливістю регулювання його положення в горизонтальному і вертикальному напрямках. На кресленні зображений загальний вигляд пристрою для сепарування дрібнонасіннєвих сумішей. Пристрій містить: бункер живлення 1, заповнюваний дрібнонасіннєвою сумішшю 2, пустотілий барабан бункера 3, скатну параболічну площину 4, контактне заземленням 5, коронуючий електрод 6, горизонтальний проріз 7, діелектричний барабан 8, гладку електропровідну поверхню 9, коаксіальний голчастий коронуючий електрод 10, щітку 11, раму 12, горизонтальну балку 13, діелектрична контактна площина 14, болти з гайками 15, вертикальний проріз 16, еластичну ущільнюючу прокладку 17, приймальні комірки 18-22, високовольтне електропровідне з'єднання проводів 23. Пристрій працює наступним чином. Висхідне насіння подають в бункер живлення, після цього підводять високу напругу заданої величини до коронного електрода над шарнірною скатною параболічною площиною. Задають швидкість обертання діелектричного барабана, включають двигун приводу діелектричного барабана, включають пустотілий барабан бункера живлення із попередньо заданою швидкістю. Насіння за допомогою пустотілого барабана живильного бункера надходить на параболічну шарнірну скатну площину, згин скатної параболічної площини сформований в такий спосіб, що насіння під дією електростатичної напруги рухається з однаковою швидкістю при виході на гладку електропровідну поверхню. Під дією напруги електростатичної, яка виникає між електродом і скатною параболічною площиною, насіння компонентів суміші отримає різні заряди: насіння культури, як правило, - менший заряд, а насіння засмічувача - більший. Це визначається величиною електричного потенціалу φ1. Після потрапляння суміші насіння на гладку електропровідну поверхню, вони отримають заново заряди під дією коаксіальний голчастого коронуючого електрода. Різниця між величиною зарядів і силою притискання насіння до гладкої електропровідну поверхню діелектричного барабана (причому збільшується ця різниця) визначається величиною потенціалу φ2. Таким чином насінини якісної культури падають у крайню першу приймальну комірку, оскільки вони мають найменший заряд і найменшу силу притягання до діелектричного барабана. Насінини, які мають більшу силу притягання, але ще зберігають відповідні ознаки якості, потрапляють у другу приймальну комірку приймального бункера, а у третю приймальну комірку попадають насінини засмічувача і частини насіння, які частково зберігають ознаки якості. В четверту приймальну комірку насінини засмічувача і неякісного насіння. В п'яту приймальну комірку попадає сміття і 1 UA 94866 U 5 технологічні домішки. Ті частинки, які прилипли до діалектричного барабана під дією електростатичної сили, змітаються щіткою. Вал бункера побудований таким чином, що насіння не травмується, оскільки насіння попадає у внутрішній його отвір і випадає без технічної дії на нього. В результаті такого технологічного рішення підвищується якість сепарування дрібних сумішей та суттєво знижується ступінь травмування насінин суміші. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Пристрій для сепарування дрібнонасіннєвих сумішей, що складається з бункера живлення, обертового електропровідного барабана з регульованою частотою обертання, розташованого коаксіально до барабана коронуючого електрода, та шарнірної скатної площини, який відрізняється тим, що додатково містить дозатор з обертовим пустотілим барабаном з отворами в його стінках, а шарнірна скатна площина при цьому виконана у формі параболоїда. 2. Пристрій за п. 1, який відрізняється тим, що бункер живлення закріплений з можливістю регулювання в горизонтальному і вертикальному напрямках. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
