Повітряно-відцентровий пристрій для сепарування насіння баштанних культур

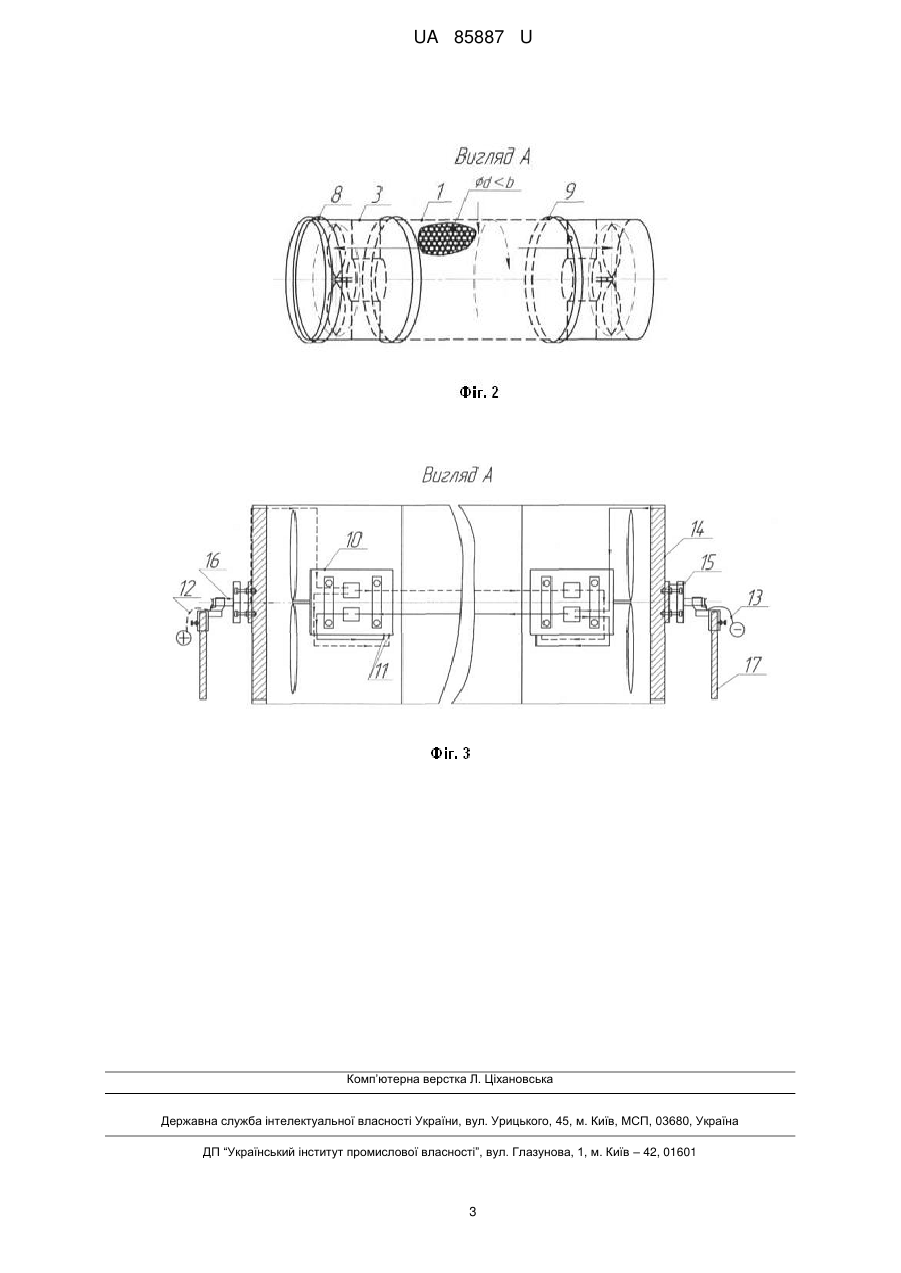

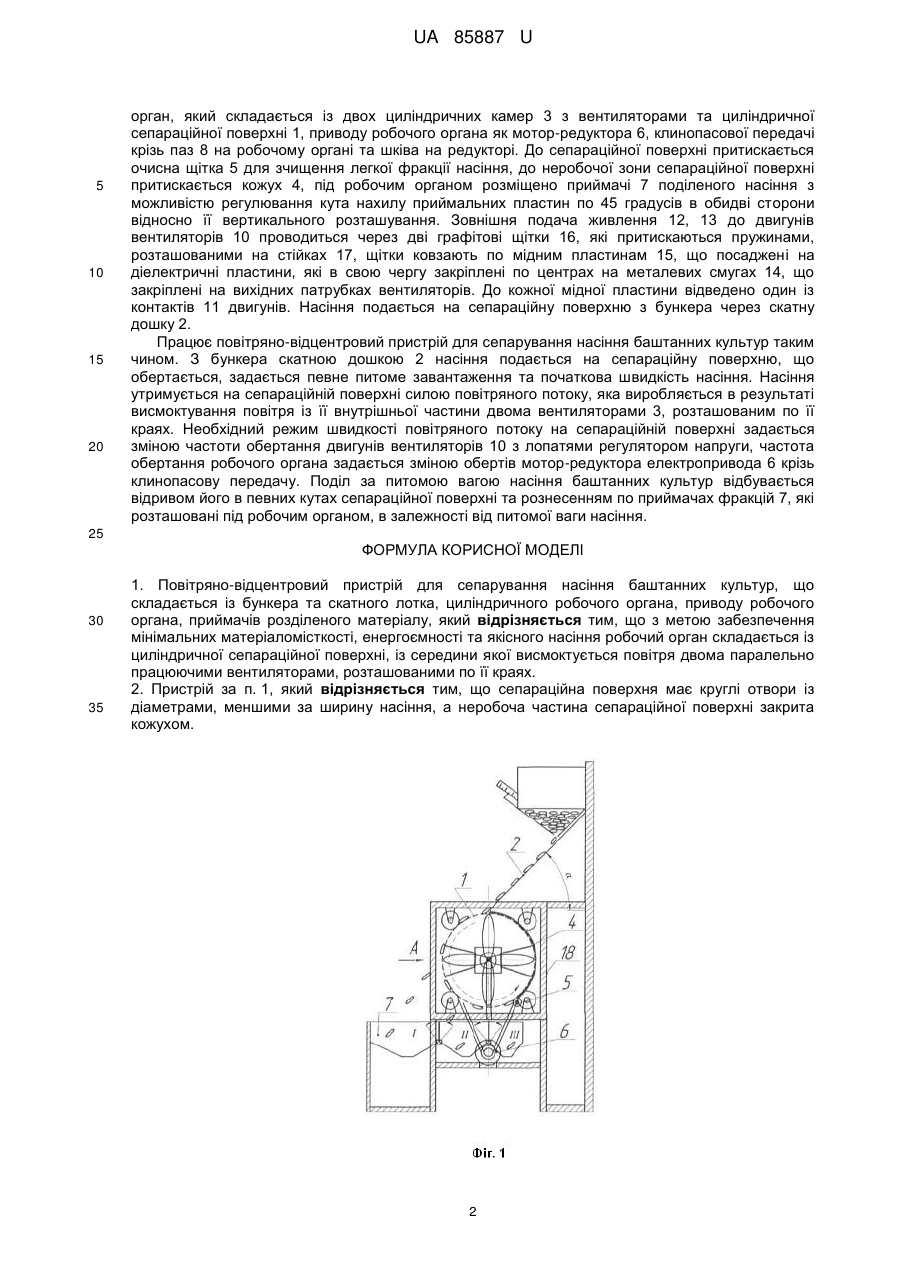

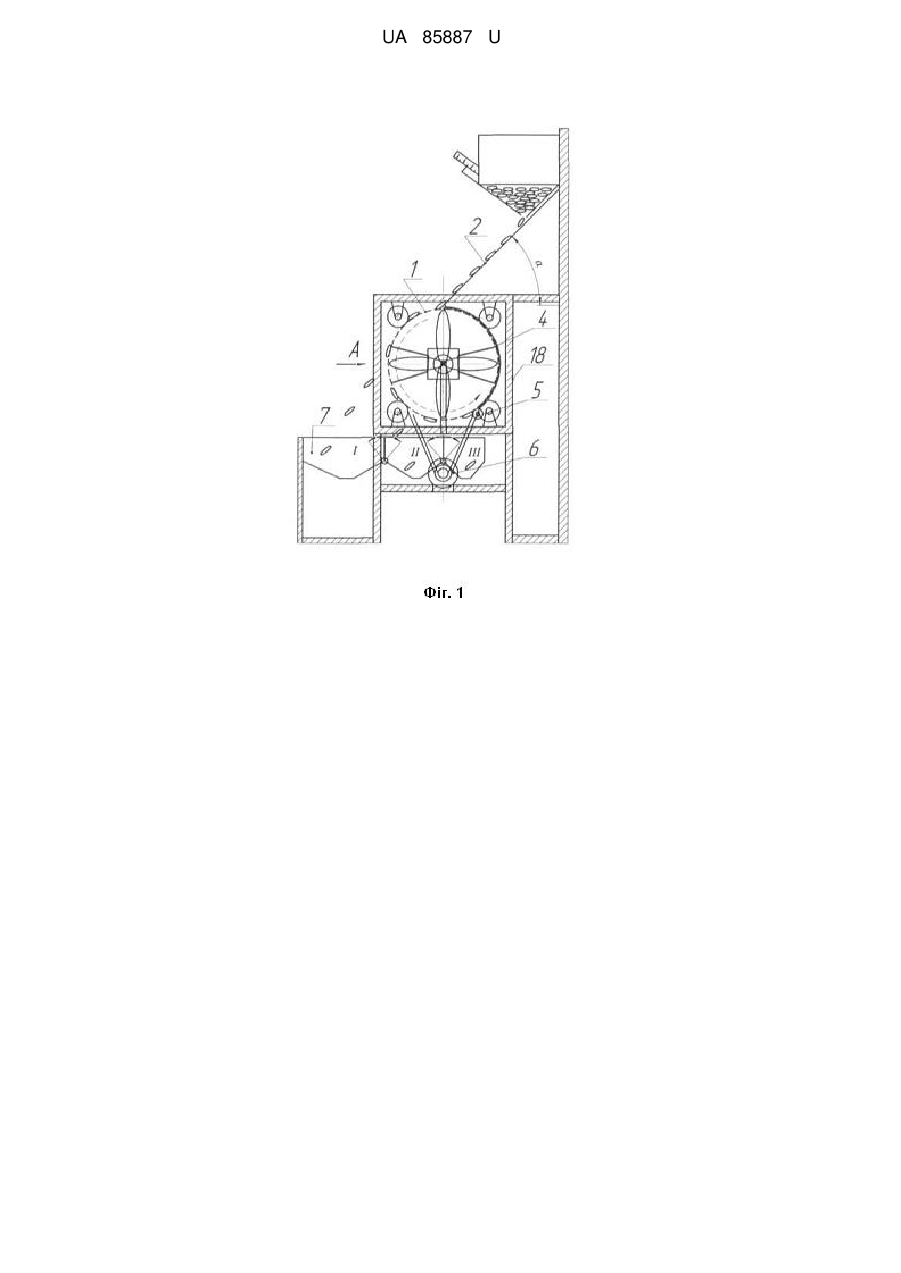

Реферат: UA 85887 U UA 85887 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до пристроїв для сепарування насіння сільськогосподарських культур по питомій вазі, і може бути використана для відбору насіння баштанних за питомою вагою. Відомий пристрій для відбору насіння сільськогосподарських культур за питомою вагою, вибраний як аналог - горизонтальний повітряний сепаратор [Листопад Г.Е. Сільськогосподарські та меліоративні машини / Г.Е. Листопад. - М.: Агропромвидав, 1986. - 688 с.]. Пристрій складається із відцентрового вентилятора, який утворює горизонтальний повітряний потік, розміщеного над ним бункера з живильником та розташованих під вентилятором дільників фракцій. Пристрій, вибраний як аналог, працює наступним чином. Насіння подається з бункера живильником у горизонтальний повітряний потік, де відбувається відхилення насіння від вертикальної траєкторії падіння в залежності від їх питомої ваги та рознесення на різні відстані у поперечному напрямку. Недоліком пристрою є те, що насіння в процесі гравітаційної сепарації може змінювати площу, на яку діє повітряний потік (міделевий переріз), тому погіршується якість поділу за питомою вагою, тобто потрапляння питомо важкого насіння до фракції питомо легкого. Одним із шляхів покращення якості сепарування насіння у горизонтальних повітряних потоках за питомою вагою є орієнтування його площею міделевого перерізу відносно дії сили повітряного потоку. Відомий пристрій, вибраний як прототип корисної моделі - горизонтальний повітряновідцентровий сепаратор ЗАВ-40.02.000 [Бурков А.И. Зерноочистительные машины. Конструкция, исследования, расчет и испытание / А.И. Бурков, Н.П. Сычугов. - Киров: НИИСХ Северо-востока, 2000. - 261 с.]. Конструкція цього пристрою містить замкнену камеру сепарації, циліндричний сітчастий сепараційний барабан, вентилятор та прямокутний повітряний канал, розташований за барабаном, привід барабану, три дільника фракцій, бункер з похилою дошкою. Пристрій працює наступним чином. Із бункера по похилій дошці насіння подається на горизонтальний циліндричний барабан, який обертається з певною швидкістю, на поверхні якого утворюється певна швидкість повітряного потоку крізь прямокутний канал, та вентилятор, який висмоктує повітря з бокової сторони барабана, насіння притискається повітряним потоком та надалі відцентровою силою, величина якої задається обертанням барабана, відривається в певних кутах і розноситься по приймачам фракцій, які розташовані під барабаном. Недоліком пристрою є те, що на зменшення ефективності поділу насіння за питомою вагою впливає те, що повітряний потік проходить крізь всю площу сітчастого циліндричного барабана, завдяки боковому відсмоктуванню повітря, що збільшує його аеродинамічний опір із збільшенням частоти обертання, та як наслідок зростання енерговитрат, використання сітчастої поверхні барабана призводить до нестабільного руху часток по цій поверхні. В основу корисної моделі поставлена задача розробити пристрій для сепарування насіння баштанних культур по питомій вазі, який буде мати мінімальну матеріалоємність та енергоємність, забезпечувати потрібну до агрономічних вимог якість насіння, мати простоту конструкції та технічного обслуговування. Поставлена задача вирішується тим, що у повітряно-відцентровому пристрої для сепарування насіння баштанних за питомою вагою, який містить бункер з механізмом подачі у вигляді скатної дошки, циліндричний робочий орган, привід робочого органа, приймачі розділеного матеріалу, згідно з корисною моделлю, робочий орган складається з циліндричної сепараційної поверхні, із середини якої паралельно висмоктується повітря двома вентиляторами, що дозволяє зменшити її опір повітряному потоку і витрати енергії. Як сепараційну поверхню пропонується використовувати циліндричне перфороване полотно, яке має круглі отвори із діаметрами d, меншими за ширину b насіння, замість сітки, яку треба було натягувати, та по якій насіння рухалося нестабільно, що дозволить максимально присмоктувати насіння, перфороване полотно зменшує коефіцієнт тертя і витрати енергії на сепарацію. Пристрій має можливість регулювання робочої площі сепараційної поверхні закриттям неробочої частини кожухом, що дозволяє частково зменшити її опір повітряному потоку, збільшити діапазон кутів відриву насіння та час взаємодії повітряного потоку з насінням, що дозволяє поліпшити якість сепарування. На фіг. 1 зображено запропонований повітряно-відцентровий пристрій для сепарування насіння баштанних за питомою вагою, вигляд збоку; На фіг. 2 - вигляд з боку робочого органа, за стрілкою А на фіг. 1; На фіг. 3 - подача живлення двигунам вентиляторів, вигляд з боку за стрілкою А на фіг. 1. Повітряно-відцентровий пристрій для сепарування насіння баштанних культур за питомою вагою містить раму 18, на якій розташовано на опорних роликопідшипниках в пазах 9 робочий 1 UA 85887 U 5 10 15 20 орган, який складається із двох циліндричних камер 3 з вентиляторами та циліндричної сепараційної поверхні 1, приводу робочого органа як мотор-редуктора 6, клинопасової передачі крізь паз 8 на робочому органі та шківа на редукторі. До сепараційної поверхні притискається очисна щітка 5 для зчищення легкої фракції насіння, до неробочої зони сепараційної поверхні притискається кожух 4, під робочим органом розміщено приймачі 7 поділеного насіння з можливістю регулювання кута нахилу приймальних пластин по 45 градусів в обидві сторони відносно її вертикального розташування. Зовнішня подача живлення 12, 13 до двигунів вентиляторів 10 проводиться через дві графітові щітки 16, які притискаються пружинами, розташованими на стійках 17, щітки ковзають по мідним пластинам 15, що посаджені на діелектричні пластини, які в свою чергу закріплені по центрах на металевих смугах 14, що закріплені на вихідних патрубках вентиляторів. До кожної мідної пластини відведено один із контактів 11 двигунів. Насіння подається на сепараційну поверхню з бункера через скатну дошку 2. Працює повітряно-відцентровий пристрій для сепарування насіння баштанних культур таким чином. З бункера скатною дошкою 2 насіння подається на сепараційну поверхню, що обертається, задається певне питоме завантаження та початкова швидкість насіння. Насіння утримується на сепараційній поверхні силою повітряного потоку, яка виробляється в результаті висмоктування повітря із її внутрішньої частини двома вентиляторами 3, розташованим по її краях. Необхідний режим швидкості повітряного потоку на сепараційній поверхні задається зміною частоти обертання двигунів вентиляторів 10 з лопатями регулятором напруги, частота обертання робочого органа задається зміною обертів мотор-редуктора електропривода 6 крізь клинопасову передачу. Поділ за питомою вагою насіння баштанних культур відбувається відривом його в певних кутах сепараційної поверхні та рознесенням по приймачах фракцій 7, які розташовані під робочим органом, в залежності від питомої ваги насіння. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Повітряно-відцентровий пристрій для сепарування насіння баштанних культур, що складається із бункера та скатного лотка, циліндричного робочого органа, приводу робочого органа, приймачів розділеного матеріалу, який відрізняється тим, що з метою забезпечення мінімальних матеріаломісткості, енергоємності та якісного насіння робочий орган складається із циліндричної сепараційної поверхні, із середини якої висмоктується повітря двома паралельно працюючими вентиляторами, розташованими по її краях. 2. Пристрій за п. 1, який відрізняється тим, що сепараційна поверхня має круглі отвори із діаметрами, меншими за ширину насіння, а неробоча частина сепараційної поверхні закрита кожухом. 2 UA 85887 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
