Привод дискретних переміщень

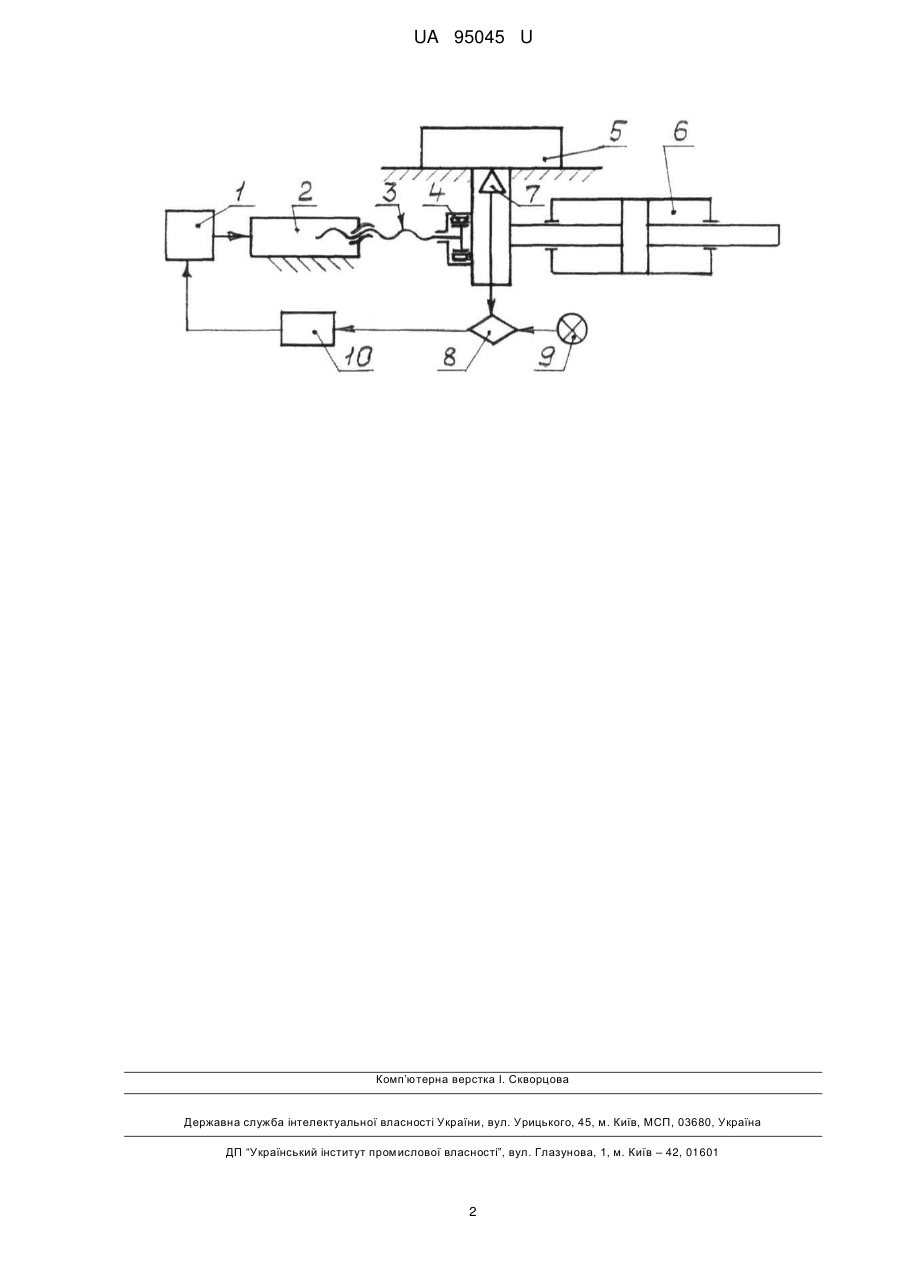

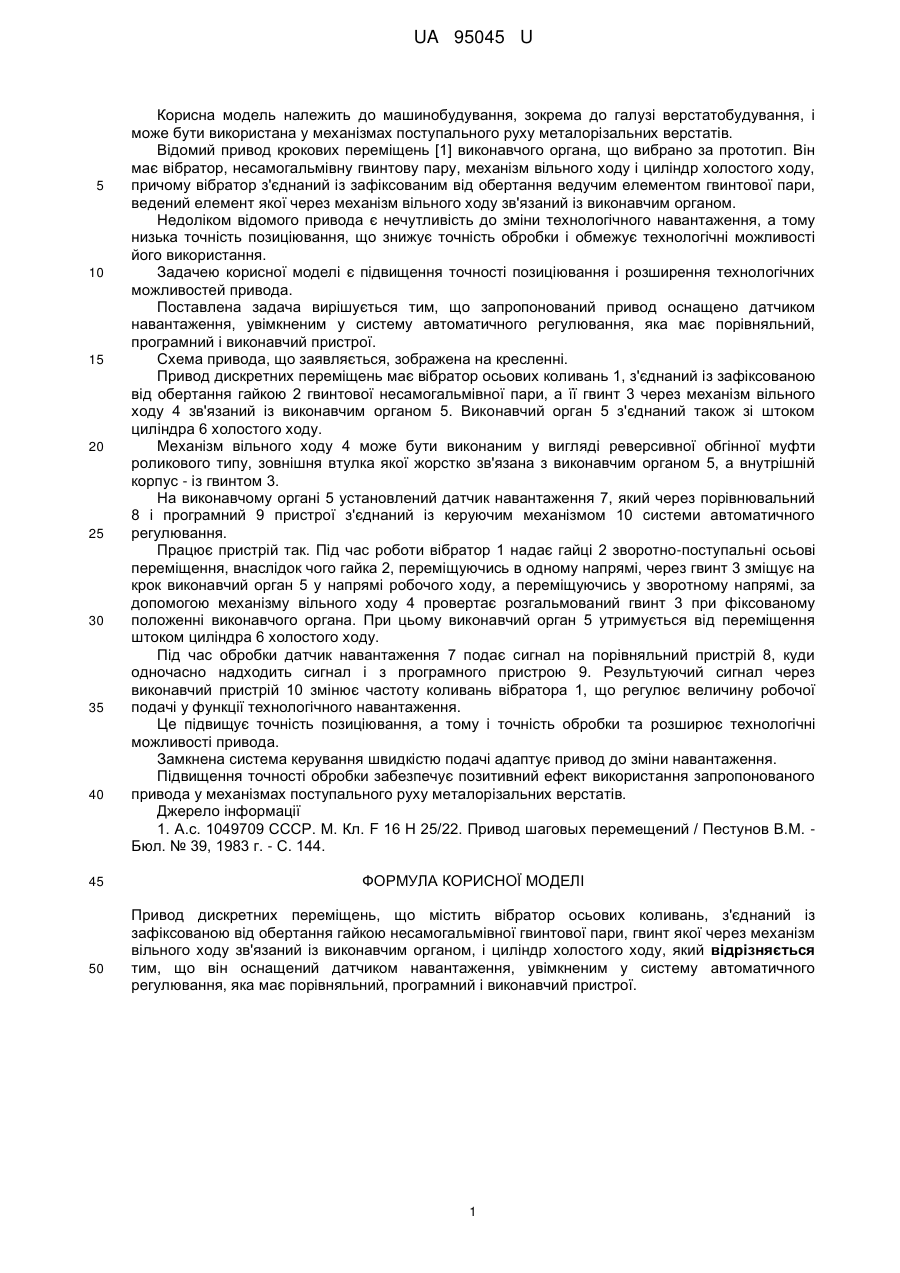

Реферат: UA 95045 U UA 95045 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування, зокрема до галузі верстатобудування, і може бути використана у механізмах поступального руху металорізальних верстатів. Відомий привод крокових переміщень [1] виконавчого органа, що вибрано за прототип. Він має вібратор, несамогальмівну гвинтову пару, механізм вільного ходу і циліндр холостого ходу, причому вібратор з'єднаний із зафіксованим від обертання ведучим елементом гвинтової пари, ведений елемент якої через механізм вільного ходу зв'язаний із виконавчим органом. Недоліком відомого привода є нечутливість до зміни технологічного навантаження, а тому низька точність позиціювання, що знижує точність обробки і обмежує технологічні можливості його використання. Задачею корисної моделі є підвищення точності позиціювання і розширення технологічних можливостей привода. Поставлена задача вирішується тим, що запропонований привод оснащено датчиком навантаження, увімкненим у систему автоматичного регулювання, яка має порівняльний, програмний і виконавчий пристрої. Схема привода, що заявляється, зображена на кресленні. Привод дискретних переміщень має вібратор осьових коливань 1, з'єднаний із зафіксованою від обертання гайкою 2 гвинтової несамогальмівної пари, а її гвинт 3 через механізм вільного ходу 4 зв'язаний із виконавчим органом 5. Виконавчий орган 5 з'єднаний також зі штоком циліндра 6 холостого ходу. Механізм вільного ходу 4 може бути виконаним у вигляді реверсивної обгінної муфти роликового типу, зовнішня втулка якої жорстко зв'язана з виконавчим органом 5, а внутрішній корпус - із гвинтом 3. На виконавчому органі 5 установлений датчик навантаження 7, який через порівнювальний 8 і програмний 9 пристрої з'єднаний із керуючим механізмом 10 системи автоматичного регулювання. Працює пристрій так. Під час роботи вібратор 1 надає гайці 2 зворотно-поступальні осьові переміщення, внаслідок чого гайка 2, переміщуючись в одному напрямі, через гвинт 3 зміщує на крок виконавчий орган 5 у напрямі робочого ходу, а переміщуючись у зворотному напрямі, за допомогою механізму вільного ходу 4 провертає розгальмований гвинт 3 при фіксованому положенні виконавчого органа. При цьому виконавчий орган 5 утримується від переміщення штоком циліндра 6 холостого ходу. Під час обробки датчик навантаження 7 подає сигнал на порівняльний пристрій 8, куди одночасно надходить сигнал і з програмного пристрою 9. Результуючий сигнал через виконавчий пристрій 10 змінює частоту коливань вібратора 1, що регулює величину робочої подачі у функції технологічного навантаження. Це підвищує точність позиціювання, а тому і точність обробки та розширює технологічні можливості привода. Замкнена система керування швидкістю подачі адаптує привод до зміни навантаження. Підвищення точності обробки забезпечує позитивний ефект використання запропонованого привода у механізмах поступального руху металорізальних верстатів. Джерело інформації 1. А.с. 1049709 СССР. М. Кл. F 16 Н 25/22. Привод шаговых перемещений / Пестунов В.М. Бюл. № 39, 1983 г. - С. 144. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Привод дискретних переміщень, що містить вібратор осьових коливань, з'єднаний із зафіксованою від обертання гайкою несамогальмівної гвинтової пари, гвинт якої через механізм вільного ходу зв'язаний із виконавчим органом, і циліндр холостого ходу, який відрізняється тим, що він оснащений датчиком навантаження, увімкненим у систему автоматичного регулювання, яка має порівняльний, програмний і виконавчий пристрої. 1 UA 95045 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
