Колосопідйомник

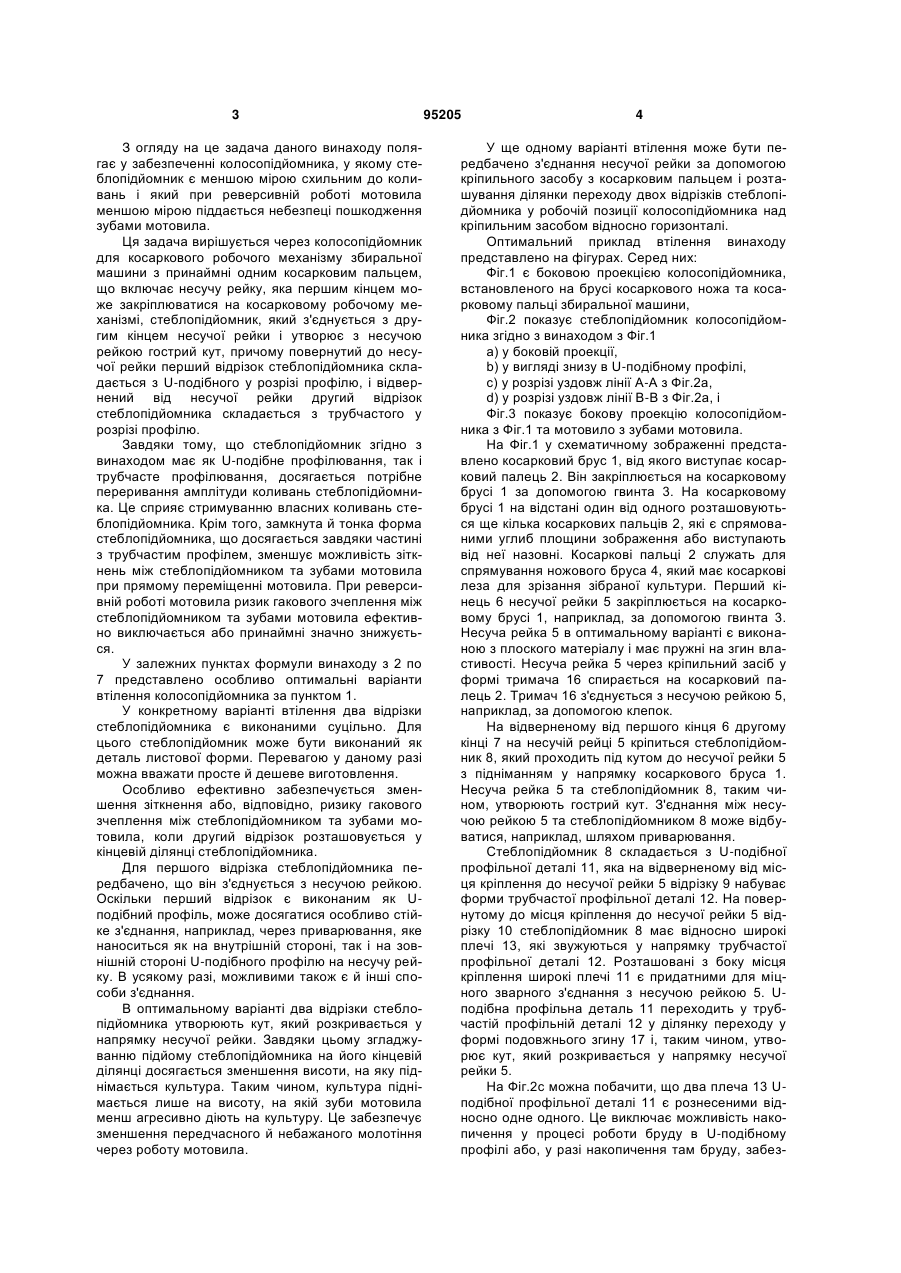

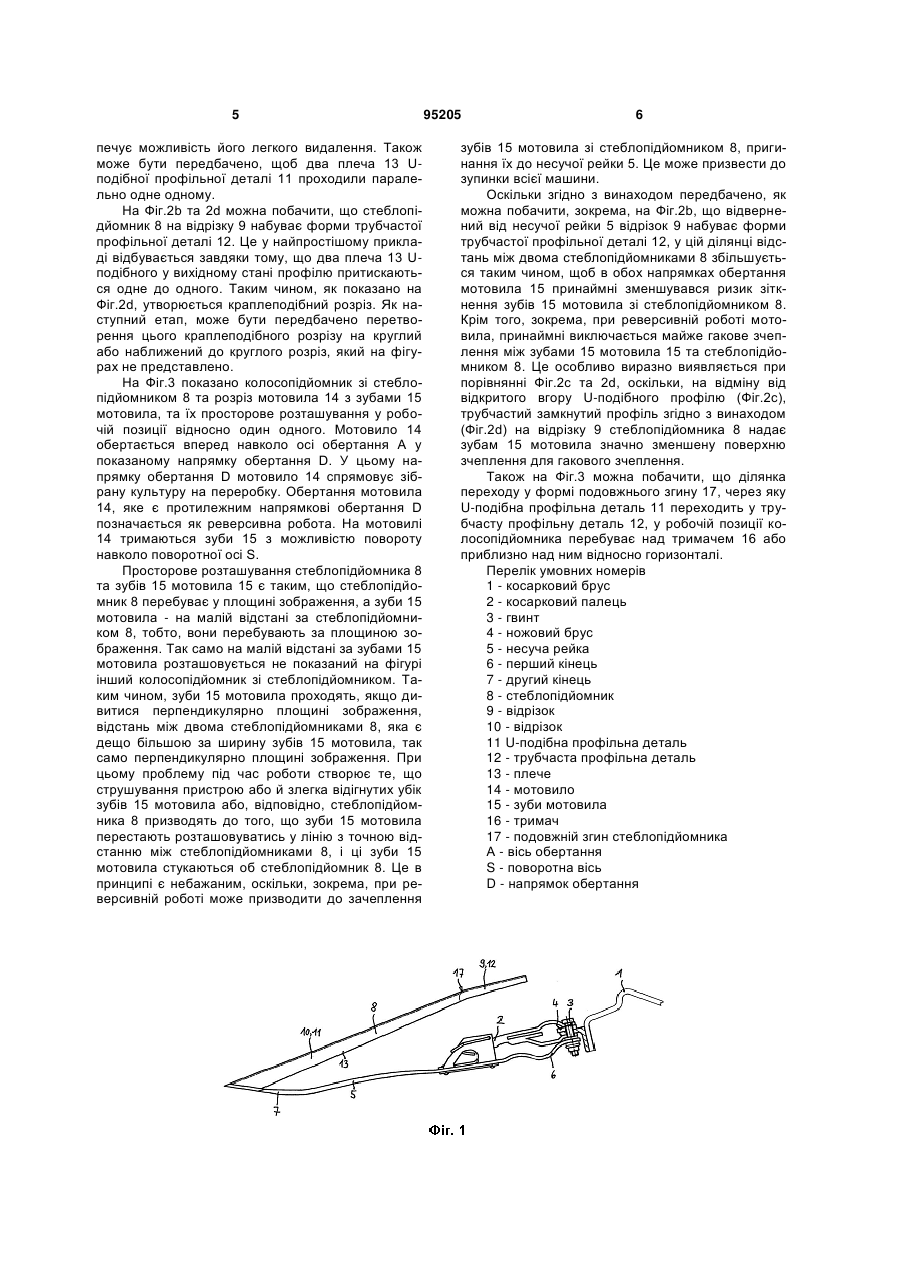

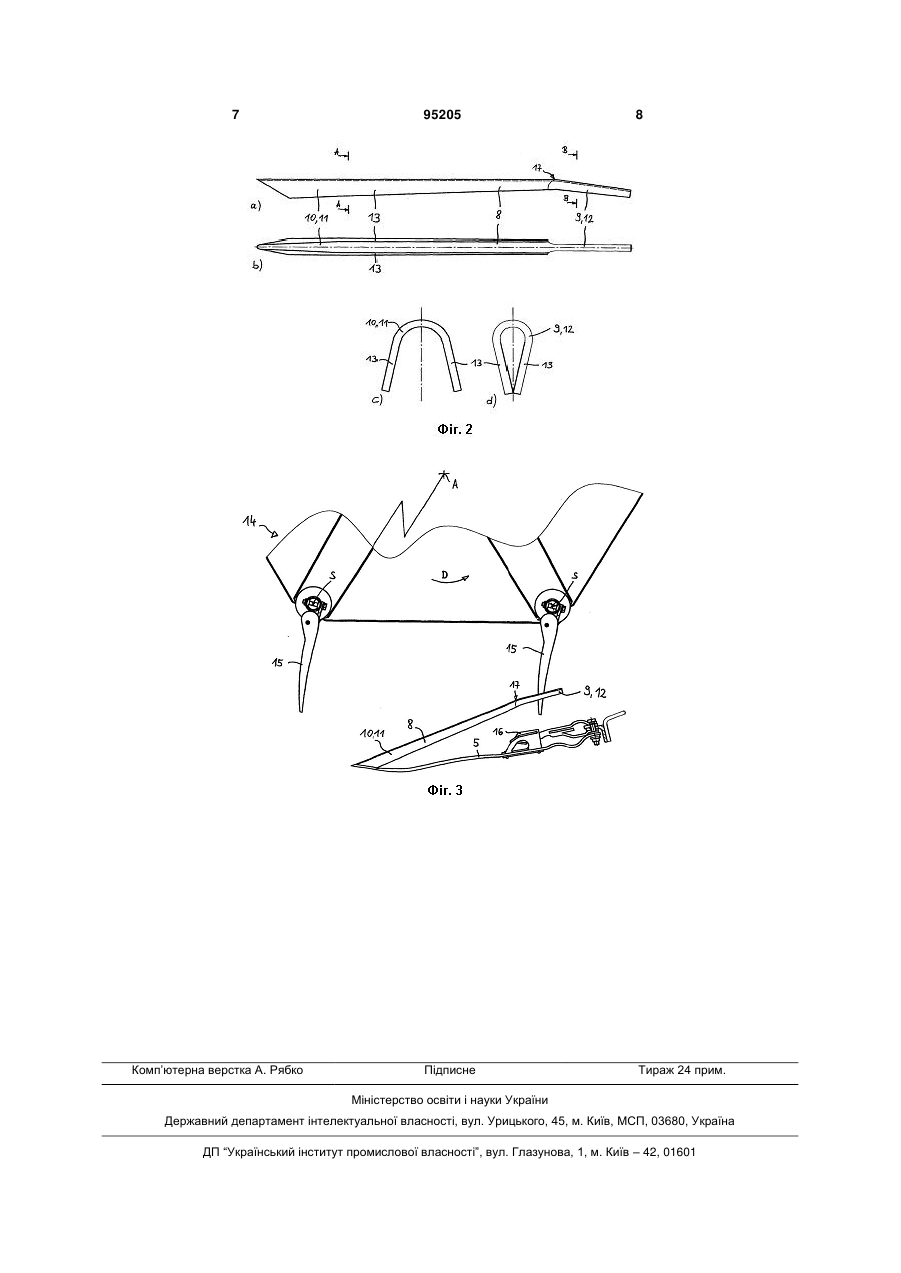

1. Колосопідйомник для косаркового робочого механізму збиральної машини з принаймні одним косарковим пальцем (2), який включає несучу рейку (5), яка першим кінцем (6) закріплюється на косарковому робочому механізмі, стеблопідйомник (8), з'єднаний з другим кінцем (7) несучої рейки (5) і утворює з несучою рейкою (5) гострий кут, який відрізняється тим, що повернутий до несучої рейки (5) перший відрізок (10) стеблопідйомника (8) складається з U-подібного у розрізі профілю C2 2 95205 1 3 З огляду на це задача даного винаходу полягає у забезпеченні колосопідйомника, у якому стеблопідйомник є меншою мірою схильним до коливань і який при реверсивній роботі мотовила меншою мірою піддається небезпеці пошкодження зубами мотовила. Ця задача вирішується через колосопідйомник для косаркового робочого механізму збиральної машини з принаймні одним косарковим пальцем, що включає несучу рейку, яка першим кінцем може закріплюватися на косарковому робочому механізмі, стеблопідйомник, який з'єднується з другим кінцем несучої рейки і утворює з несучою рейкою гострий кут, причому повернутий до несучої рейки перший відрізок стеблопідйомника складається з U-подібного у розрізі профілю, і відвернений від несучої рейки другий відрізок стеблопідйомника складається з трубчастого у розрізі профілю. Завдяки тому, що стеблопідйомник згідно з винаходом має як U-подібне профілювання, так і трубчасте профілювання, досягається потрібне переривання амплітуди коливань стеблопідйомника. Це сприяє стримуванню власних коливань стеблопідйомника. Крім того, замкнута й тонка форма стеблопідйомника, що досягається завдяки частині з трубчастим профілем, зменшує можливість зіткнень між стеблопідйомником та зубами мотовила при прямому переміщенні мотовила. При реверсивній роботі мотовила ризик гакового зчеплення між стеблопідйомником та зубами мотовила ефективно виключається або принаймні значно знижується. У залежних пунктах формули винаходу з 2 по 7 представлено особливо оптимальні варіанти втілення колосопідйомника за пунктом 1. У конкретному варіанті втілення два відрізки стеблопідйомника є виконаними суцільно. Для цього стеблопідйомник може бути виконаний як деталь листової форми. Перевагою у даному разі можна вважати просте й дешеве виготовлення. Особливо ефективно забезпечується зменшення зіткнення або, відповідно, ризику гакового зчеплення між стеблопідйомником та зубами мотовила, коли другий відрізок розташовується у кінцевій ділянці стеблопідйомника. Для першого відрізка стеблопідйомника передбачено, що він з'єднується з несучою рейкою. Оскільки перший відрізок є виконаним як Uподібний профіль, може досягатися особливо стійке з'єднання, наприклад, через приварювання, яке наноситься як на внутрішній стороні, так і на зовнішній стороні U-подібного профілю на несучу рейку. В усякому разі, можливими також є й інші способи з'єднання. В оптимальному варіанті два відрізки стеблопідйомника утворюють кут, який розкривається у напрямку несучої рейки. Завдяки цьому згладжуванню підйому стеблопідйомника на його кінцевій ділянці досягається зменшення висоти, на яку піднімається культура. Таким чином, культура піднімається лише на висоту, на якій зуби мотовила менш агресивно діють на культуру. Це забезпечує зменшення передчасного й небажаного молотіння через роботу мотовила. 95205 4 У ще одному варіанті втілення може бути передбачено з'єднання несучої рейки за допомогою кріпильного засобу з косарковим пальцем і розташування ділянки переходу двох відрізків стеблопідйомника у робочій позиції колосопідйомника над кріпильним засобом відносно горизонталі. Оптимальний приклад втілення винаходу представлено на фігурах. Серед них: Фіг.1 є боковою проекцією колосопідйомника, встановленого на брусі косаркового ножа та косарковому пальці збиральної машини, Фіг.2 показує стеблопідйомник колосопідйомника згідно з винаходом з Фіг.1 a) у боковій проекції, b) у вигляді знизу в U-подібному профілі, c) у розрізі уздовж лінії А-А з Фіг.2а, d) у розрізі уздовж лінії В-В з Фіг.2а, і Фіг.3 показує бокову проекцію колосопідйомника з Фіг.1 та мотовило з зубами мотовила. На Фіг.1 у схематичному зображенні представлено косарковий брус 1, від якого виступає косарковий палець 2. Він закріплюється на косарковому брусі 1 за допомогою гвинта 3. На косарковому брусі 1 на відстані один від одного розташовуються ще кілька косаркових пальців 2, які є спрямованими углиб площини зображення або виступають від неї назовні. Косаркові пальці 2 служать для спрямування ножового бруса 4, який має косаркові леза для зрізання зібраної культури. Перший кінець 6 несучої рейки 5 закріплюється на косарковому брусі 1, наприклад, за допомогою гвинта 3. Несуча рейка 5 в оптимальному варіанті є виконаною з плоского матеріалу і має пружні на згин властивості. Несуча рейка 5 через кріпильний засіб у формі тримача 16 спирається на косарковий палець 2. Тримач 16 з'єднується з несучою рейкою 5, наприклад, за допомогою клепок. На відверненому від першого кінця 6 другому кінці 7 на несучій рейці 5 кріпиться стеблопідйомник 8, який проходить під кутом до несучої рейки 5 з підніманням у напрямку косаркового бруса 1. Несуча рейка 5 та стеблопідйомник 8, таким чином, утворюють гострий кут. З'єднання між несучою рейкою 5 та стеблопідйомником 8 може відбуватися, наприклад, шляхом приварювання. Стеблопідйомник 8 складається з U-подібної профільної деталі 11, яка на відверненому від місця кріплення до несучої рейки 5 відрізку 9 набуває форми трубчастої профільної деталі 12. На повернутому до місця кріплення до несучої рейки 5 відрізку 10 стеблопідйомник 8 має відносно широкі плечі 13, які звужуються у напрямку трубчастої профільної деталі 12. Розташовані з боку місця кріплення широкі плечі 11 є придатними для міцного зварного з'єднання з несучою рейкою 5. Uподібна профільна деталь 11 переходить у трубчастій профільній деталі 12 у ділянку переходу у формі подовжнього згину 17 і, таким чином, утворює кут, який розкривається у напрямку несучої рейки 5. На Фіг.2с можна побачити, що два плеча 13 Uподібної профільної деталі 11 є рознесеними відносно одне одного. Це виключає можливість накопичення у процесі роботи бруду в U-подібному профілі або, у разі накопичення там бруду, забез 5 печує можливість його легкого видалення. Також може бути передбачено, щоб два плеча 13 Uподібної профільної деталі 11 проходили паралельно одне одному. На Фіг.2b та 2d можна побачити, що стеблопідйомник 8 на відрізку 9 набуває форми трубчастої профільної деталі 12. Це у найпростішому прикладі відбувається завдяки тому, що два плеча 13 Uподібного у вихідному стані профілю притискаються одне до одного. Таким чином, як показано на Фіг.2d, утворюється краплеподібний розріз. Як наступний етап, може бути передбачено перетворення цього краплеподібного розрізу на круглий або наближений до круглого розріз, який на фігурах не представлено. На Фіг.3 показано колосопідйомник зі стеблопідйомником 8 та розріз мотовила 14 з зубами 15 мотовила, та їх просторове розташування у робочій позиції відносно один одного. Мотовило 14 обертається вперед навколо осі обертання А у показаному напрямку обертання D. У цьому напрямку обертання D мотовило 14 спрямовує зібрану культуру на переробку. Обертання мотовила 14, яке є протилежним напрямкові обертання D позначається як реверсивна робота. На мотовилі 14 тримаються зуби 15 з можливістю повороту навколо поворотної осі S. Просторове розташування стеблопідйомника 8 та зубів 15 мотовила 15 є таким, що стеблопідйомник 8 перебуває у площині зображення, а зуби 15 мотовила - на малій відстані за стеблопідйомником 8, тобто, вони перебувають за площиною зображення. Так само на малій відстані за зубами 15 мотовила розташовується не показаний на фігурі інший колосопідйомник зі стеблопідйомником. Таким чином, зуби 15 мотовила проходять, якщо дивитися перпендикулярно площині зображення, відстань між двома стеблопідйомниками 8, яка є дещо більшою за ширину зубів 15 мотовила, так само перпендикулярно площині зображення. При цьому проблему під час роботи створює те, що струшування пристрою або й злегка відігнутих убік зубів 15 мотовила або, відповідно, стеблопідйомника 8 призводять до того, що зуби 15 мотовила перестають розташовуватись у лінію з точною відстанню між стеблопідйомниками 8, і ці зуби 15 мотовила стукаються об стеблопідйомник 8. Це в принципі є небажаним, оскільки, зокрема, при реверсивній роботі може призводити до зачеплення 95205 6 зубів 15 мотовила зі стеблопідйомником 8, пригинання їх до несучої рейки 5. Це може призвести до зупинки всієї машини. Оскільки згідно з винаходом передбачено, як можна побачити, зокрема, на Фіг.2b, що відвернений від несучої рейки 5 відрізок 9 набуває форми трубчастої профільної деталі 12, у цій ділянці відстань між двома стеблопідйомниками 8 збільшується таким чином, щоб в обох напрямках обертання мотовила 15 принаймні зменшувався ризик зіткнення зубів 15 мотовила зі стеблопідйомником 8. Крім того, зокрема, при реверсивній роботі мотовила, принаймні виключається майже гакове зчеплення між зубами 15 мотовила 15 та стеблопідйомником 8. Це особливо виразно виявляється при порівнянні Фіг.2с та 2d, оскільки, на відміну від відкритого вгору U-подібного профілю (Фіг.2с), трубчастий замкнутий профіль згідно з винаходом (Фіг.2d) на відрізку 9 стеблопідйомника 8 надає зубам 15 мотовила значно зменшену поверхню зчеплення для гакового зчеплення. Також на Фіг.3 можна побачити, що ділянка переходу у формі подовжнього згину 17, через яку U-подібна профільна деталь 11 переходить у трубчасту профільну деталь 12, у робочій позиції колосопідйомника перебуває над тримачем 16 або приблизно над ним відносно горизонталі. Перелік умовних номерів 1 - косарковий брус 2 - косарковий палець 3 - гвинт 4 - ножовий брус 5 - несуча рейка 6 - перший кінець 7 - другий кінець 8 - стеблопідйомник 9 - відрізок 10 - відрізок 11 U-подібна профільна деталь 12 - трубчаста профільна деталь 13 - плече 14 - мотовило 15 - зуби мотовила 16 - тримач 17 - подовжній згин стеблопідйомника А - вісь обертання S - поворотна вісь D - напрямок обертання 7 Комп’ютерна верстка А. Рябко 95205 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
