Граблина ексцентрикового мотовила
Номер патенту: 80850
Опубліковано: 12.11.2007
Автори: Яблуновський Василь Сергійович, Кумпан Віктор Карпович, Агапов Микола Дмитрович
Формула / Реферат
Граблина ексцентрикового мотовила, що складається з труби граблини, зубців граблини з елементами кріплення до труби граблини, кривошипів, що установлені нерухомо на кінцях труби граблини, яка відрізняється тим, що кривошипи установлені таким чином, що кут між лінією, яка з’єднує осі кріплення променя до труби граблини і шатуна до кривошипа, та напрямком робочої частини зубців граблини становить 90° ± 10° градусів.
Текст

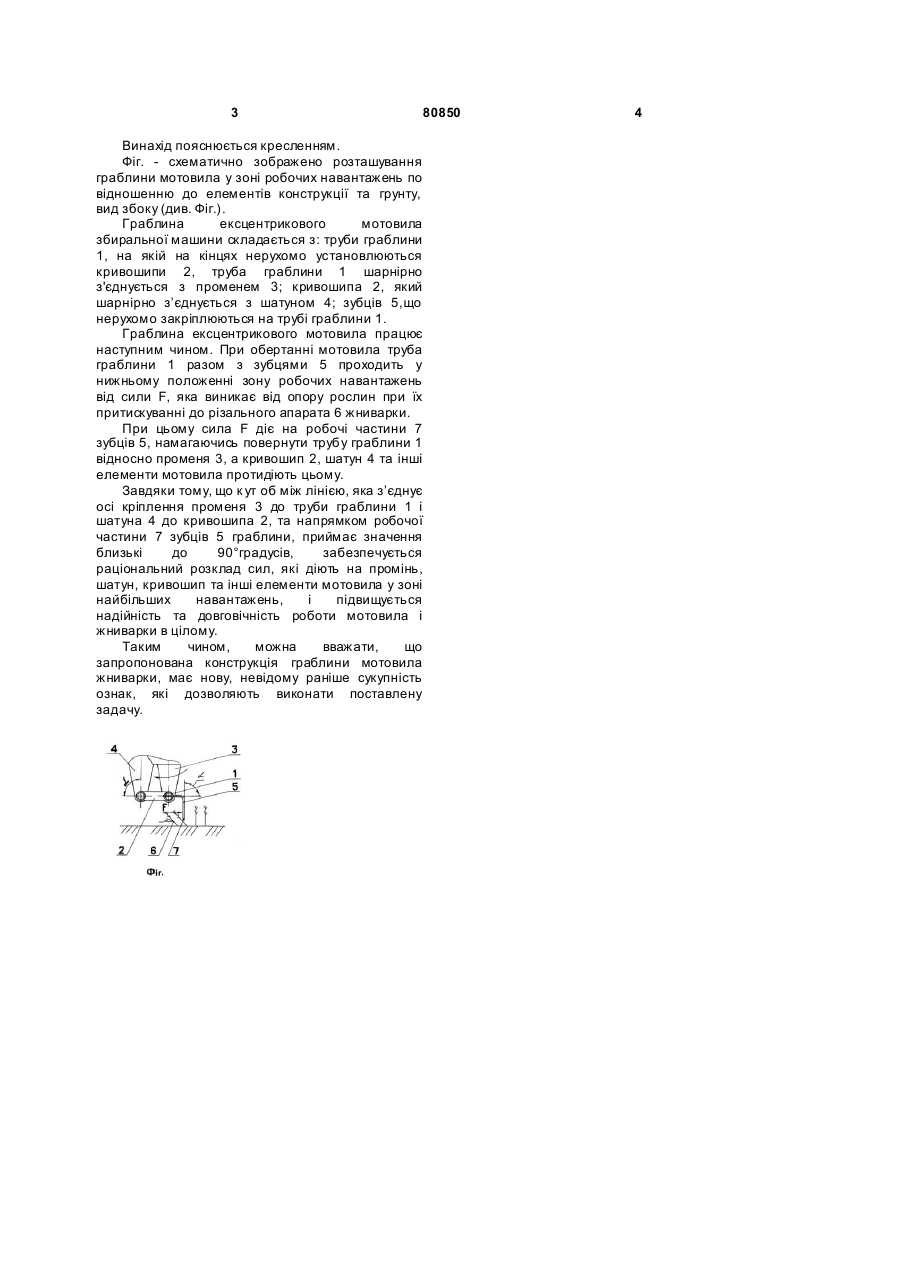

Граблина ексцентрикового мотовила, що складається з труби граблини, зубців граблини з елементами кріплення до труби граблини, кривошипів, що установлені нерухомо на кінцях труби граблини, яка відрізняється тим, що кривошипи установлені таким чином, що кут між лінією, яка з’єднує осі кріплення променя до труби граблини і шатуна до кривошипа, та напрямком робочої частини зубців граблини становить 90° ± 10° градусів. (19) (21) a200507384 (22) 25.07.2005 (24) 12.11.2007 (72) АГАПОВ МИКОЛА ДМИТРОВИЧ, U A, КУ МП АН ВІКТОР КАРПОВИЧ, UA, ЯБЛУНОВСЬКИЙ ВАСИЛЬ СЕРГІЙОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "КОНСТРУКТОРСЬКЕ БЮРО "БЕРДЯНСЬКСІЛЬМАШ", U A (56) UA 52088, 15.12.2002 SU 991939, 23.01.1983 SU 667183, 15.06.1979 RU 2226331, 14.07.2000 Жниварка навісна фронтальна універсальна ЖРБ 3 80850 Винахід пояснюється кресленням. Фіг. - схематично зображено розташування граблини мотовила у зоні робочих навантажень по відношенню до елементів конструкції та грунту, вид збоку (див. Фіг.). Граблина ексцентрикового мотовила збиральної машини складається з: труби граблини 1, на якій на кінцях нерухомо установлюються кривошипи 2, труба граблини 1 шарнірно з'єднується з променем 3; кривошипа 2, який шарнірно з’єднується з шатуном 4; зубців 5,що нерухомо закріплюються на трубі граблини 1. Граблина ексцентрикового мотовила працює наступним чином. При обертанні мотовила труба граблини 1 разом з зубцями 5 проходить у нижньому положенні зону робочих навантажень від сили F, яка виникає від опору рослин при їх притискуванні до різального апарата 6 жниварки. При цьому сила F діє на робочі частини 7 зубців 5, намагаючись повернути трубу граблини 1 відносно променя 3, а кривошип 2, шатун 4 та інші елементи мотовила протидіють цьому. Завдяки тому, що к ут об між лінією, яка з’єднує осі кріплення променя 3 до труби граблини 1 і шатуна 4 до кривошипа 2, та напрямком робочої частини 7 зубців 5 граблини, приймає значення близькі до 90°градусів, забезпечується раціональний розклад сил, які діють на промінь, шатун, кривошип та інші елементи мотовила у зоні найбільших навантажень, і підвищується надійність та довговічність роботи мотовила і жниварки в цілому. Таким чином, можна вважати, що запропонована конструкція граблини мотовила жниварки, має нову, невідому раніше сукупність ознак, які дозволяють виконати поставлену задачу. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюPickup reel bar
Автори англійськоюAhapov Mykola Dmytrovych, Kumpan Viktor Karpovych, Yablunovskyi Vasyl Srhiiovych
Назва патенту російськоюГраблина эксцентрикового мотовила
Автори російськоюАгапов Николай Дмитриевич, Кумпан Виктор Карпович, Яблуновский Василий Сергеевич
МПК / Мітки
МПК: A01D 57/00, A01D 34/00
Мітки: мотовила, ексцентрикового, граблина
