Валець шліцьовий для гранулювання біомаси
Номер патенту: 95209
Опубліковано: 10.12.2014
Автори: Дубровін Валерій Олександрович, Єременко Олександр Іванович, Виговський Сергій Михайлович
Формула / Реферат

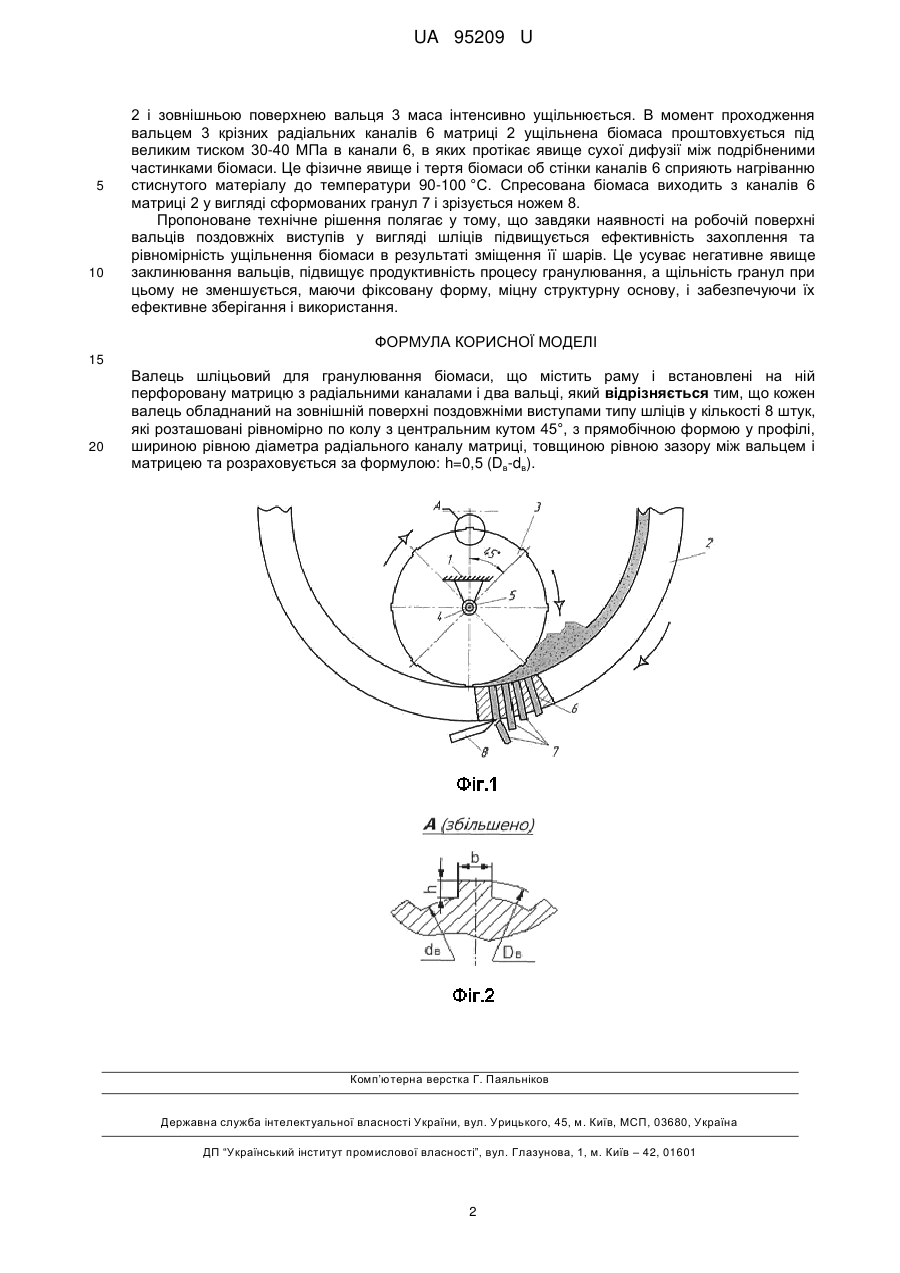

Валець шліцьовий для гранулювання біомаси, що містить раму і встановлені на ній перфоровану матрицю з радіальними каналами і два вальці, який відрізняється тим, що кожен валець обладнаний на зовнішній поверхні поздовжніми виступами типу шліців у кількості 8 штук, які розташовані рівномірно по колу з центральним кутом 45°, з прямобічною формою у профілі, шириною рівною діаметра радіального каналу матриці, товщиною рівною зазору між вальцем і матрицею та розраховується за формулою: h=0,5 (Dв-dв).
Текст
Реферат: Валець шліцьовий для гранулювання біомаси містить раму і встановлені на ній перфоровану матрицю з радіальними каналами і два вальці. Кожен валець обладнаний на зовнішній поверхні поздовжніми виступами типу шліців у кількості 8 штук, які розташовані рівномірно по колу з центральним кутом 45°, з прямобічною формою у профілі, шириною рівною діаметра радіального каналу матриці, товщиною рівною зазору між вальцем і матрицею та розраховується за формулою: h=0,5 (Dв-dв). UA 95209 U (54) ВАЛЕЦЬ ШЛІЦЬОВИЙ ДЛЯ ГРАНУЛЮВАННЯ БІОМАСИ UA 95209 U UA 95209 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана для виробництва гранул з вторинної біомаси. Відомий аналог [Мельников С.В. Механизация и автоматизация животноводческих ферм / С.В. Мельников. - Л.: Колос, 1978. - С. 328], в якому до зовнішнього торця обертової матриці прикріплений конічний приймальник, що утворює разом з її внутрішньою порожниною камеру пресування. Усередині головного вала розміщена вісь, на кінці її встановлені дві плити, між котрими на ексцентричних осях змонтовані вальці, що пресують. Зазор між робочими поверхнями вальців і матриці в межах 0,3-0,5 мм регулюється за допомогою спеціальних важелів і болтів на передній плиті вальців. Недоліком цього пристрою є велика матеріаломісткість і складність обслуговування, незадовільне зчеплення біомаси з поверхнею вальців. Найбільш близьким за технічною суттю до передбачуваної корисної моделі є пристрій [Белянчиков Н.Н. Механизация животноводства / Н.Н. Белянчиков, А.И. Смирнов. - М.: Колос, 1983. - С. 153-154], що містить раму з встановленою на ній перфорованою матрицею. Крізь приводний порожнистий вал матриці проходить вісь, на якій розміщені у внутрішній порожнині матриці дві плити, на яких встановлені пресувальні вальці у підшипниках на ексцентричних осях. При обертовому русі матриці вальці обертаються за рахунок сил тертя об матеріал, що гранулюється. Ущільнений між вальцями і матрицею матеріал (біомаса) проштовхується крізь радіальні канали матриці. Пресування супроводжується значним нагріванням біомаси при проходженні каналів матриці. У випадку заклинювання вальців зростає обертовий момент і зрізується запобіжний штифт пресувального вузла. До недоліків відомого пристрою варто віднести низьку технологічну надійність процесу, що підтверджується заклинюванням вальців, у результаті чого знижується продуктивність пристрою і якість виробів. В основу корисної моделі поставлено задачу шляхом удосконалення конструкції вальців підвищити ефективність роботи відомого пристрою. Поставлена задача вирішується тим, що завдяки удосконаленню вальця шліцьового для гранулювання біомаси відомого пристрою, що містить раму і встановлені на ній перфоровану матрицю і два вальці, згідно пропонованого рішення кожен валець обладнаний на зовнішній поверхні поздовжніми виступами типу шліців у кількості 8 штук, які розташовані рівномірно по колу з центральним кутом 45°, з прямобічною формою у профілі, шириною рівною діаметру радіального каналу матриці, товщиною рівною зазору між вальцем і матрицею та розраховується за формулою: h=0,5 (Dв-dв). Валець шліцьовий для гранулювання біомаси, зображений на фіг. 1 при виконанні технологічного процесу утворення гранул та на розрахунковій схемі параметрів вальця (вид А, фіг. 2). Даний пристрій для гранулювання містить раму 1, на котрій встановлені матриця 2 з радіальними каналами, валець 3 зі шліцьовими виступами. Матриця обладнана приводом (на графічних зображеннях не показаний) в обертальний рух в одному напрямку з вальцем 3. При цьому вальці 3 встановлені на ексцентричних осях 4 і підшипниках 5, розміщених у двох плитах (на графічних зображеннях не показані). Захоплюючі поздовжні виступи виготовлені з технологією виробництва шліцьових валів, мають прямобічну форму в профілі. Товщина шліцьових виступів h дорівнює технологічному зазору між внутрішньою поверхнею матриці 2 і зовнішньою поверхнею вальців 3 і визначається за формулою: h=0,5 (Dв-dв), (1) де Dв - діаметр вальця 3 по виступах шліців, мм; dв - діаметр вальця 3 по западинах шліців, мм. Ширина b шліців приблизно дорівнює діаметру doтв технологічних крізних каналів 6 матриці 2: b doтв (2) Діаметр формувальної частини від 4 мм до 10 мм радіальних каналів 6 матриці 2 в залежності від споживчого попиту, технологічної доцільності та ін. підбирається з типорозміру матриць. Шліци вальців 3 передбачені в кількості 8 штук. Вони розташовані на зовнішній поверхні вальців 3 рівномірно по колу з центральним кутом 45°. Працює пропонований валець шліцьовий наступним чином. Сировинна біомаса завантажується у простір між внутрішньою поверхнею матриці 2 і вальцем 3, які обертаються в одному напрямку. При цьому біомаса захоплюється вальцем 3 і переміщується за напрямком обертання. В результаті зменшення технологічного зазору між внутрішньою поверхнею матриці 1 UA 95209 U 5 10 2 і зовнішньою поверхнею вальця 3 маса інтенсивно ущільнюється. В момент проходження вальцем 3 крізних радіальних каналів 6 матриці 2 ущільнена біомаса проштовхується під великим тиском 30-40 МПа в канали 6, в яких протікає явище сухої дифузії між подрібненими частинками біомаси. Це фізичне явище і тертя біомаси об стінки каналів 6 сприяють нагріванню стиснутого матеріалу до температури 90-100 °C. Спресована біомаса виходить з каналів 6 матриці 2 у вигляді сформованих гранул 7 і зрізується ножем 8. Пропоноване технічне рішення полягає у тому, що завдяки наявності на робочій поверхні вальців поздовжніх виступів у вигляді шліців підвищується ефективність захоплення та рівномірність ущільнення біомаси в результаті зміщення її шарів. Це усуває негативне явище заклинювання вальців, підвищує продуктивність процесу гранулювання, а щільність гранул при цьому не зменшується, маючи фіксовану форму, міцну структурну основу, і забезпечуючи їх ефективне зберігання і використання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Валець шліцьовий для гранулювання біомаси, що містить раму і встановлені на ній перфоровану матрицю з радіальними каналами і два вальці, який відрізняється тим, що кожен валець обладнаний на зовнішній поверхні поздовжніми виступами типу шліців у кількості 8 штук, які розташовані рівномірно по колу з центральним кутом 45°, з прямобічною формою у профілі, шириною рівною діаметра радіального каналу матриці, товщиною рівною зазору між вальцем і матрицею та розраховується за формулою: h=0,5 (Dв-dв). Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Автори англійськоюYeremenko Oleksandr Ivanovych, Dubrovin Valerii Oleksandrovych, Vyhovskyi Serhii Mykhailovych
Автори російськоюЕременко Александр Иванович, Дубровин Валерий Александрович, Виговский Сергей Михайлович
МПК / Мітки
МПК: B01J 2/00
Мітки: гранулювання, шліцьовий, біомаси, валець
