Валець м’яльної машини

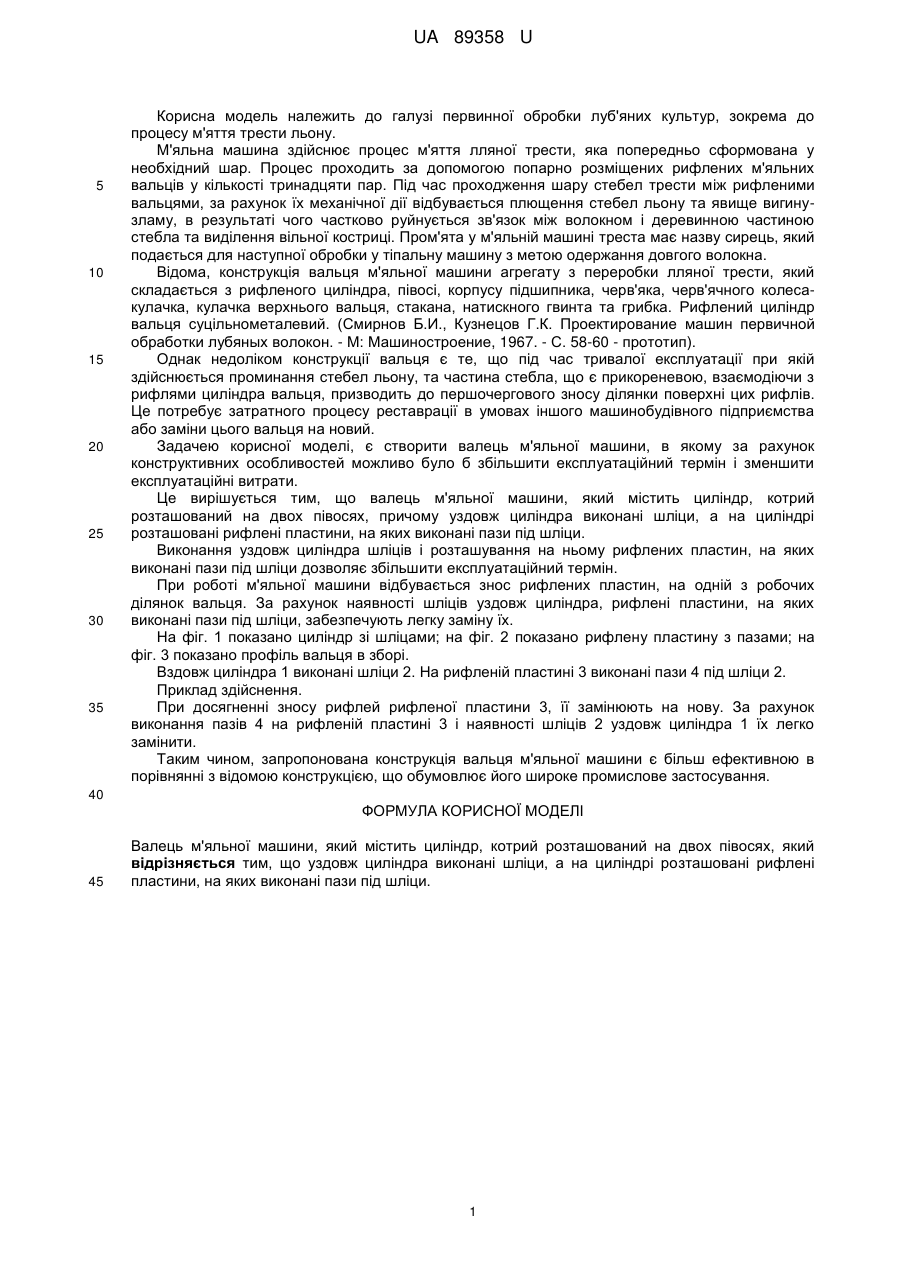

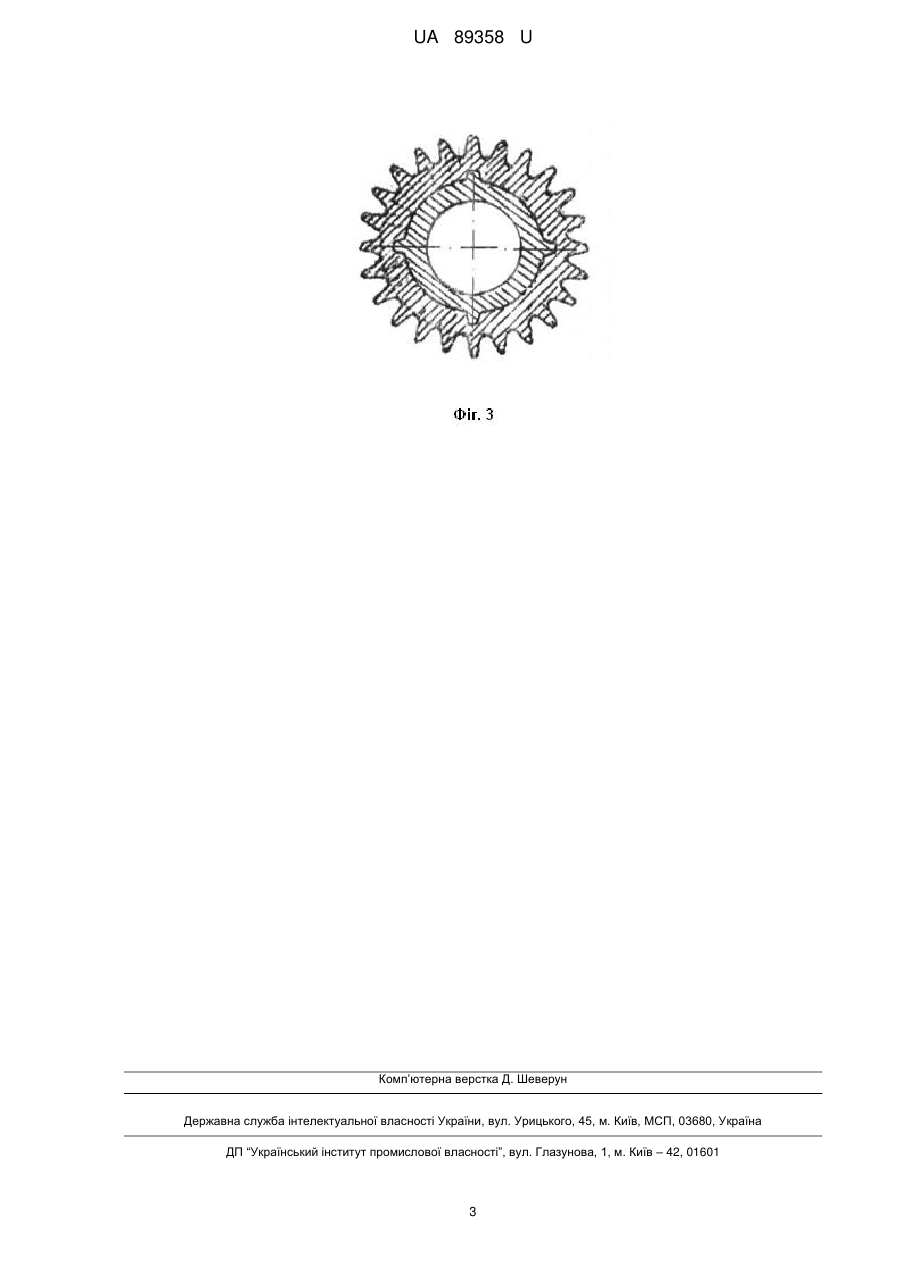

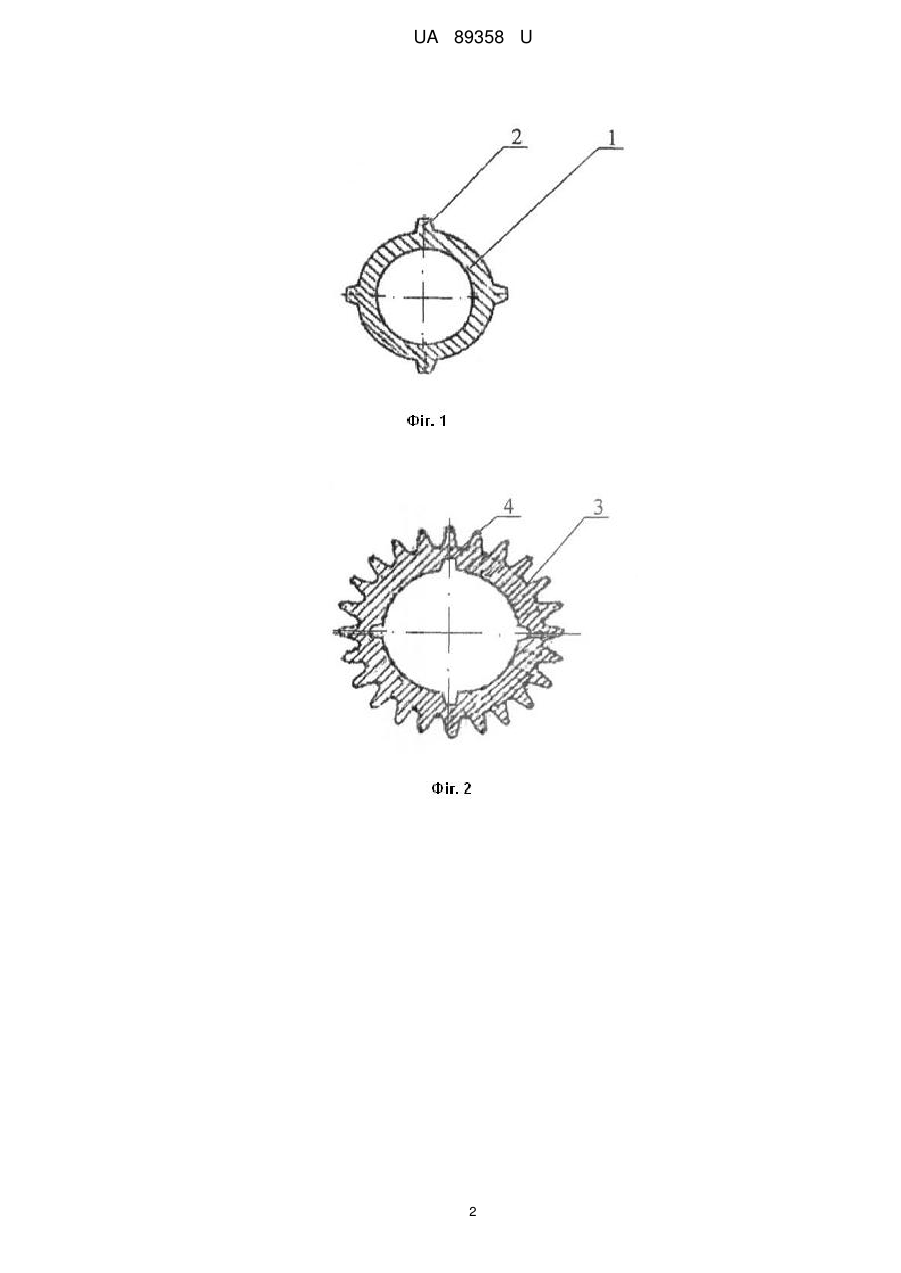

Реферат: UA 89358 U UA 89358 U 5 10 15 20 25 30 35 Корисна модель належить до галузі первинної обробки луб'яних культур, зокрема до процесу м'яття трести льону. М'яльна машина здійснює процес м'яття лляної трести, яка попередньо сформована у необхідний шар. Процес проходить за допомогою попарно розміщених рифлених м'яльних вальців у кількості тринадцяти пар. Під час проходження шару стебел трести між рифленими вальцями, за рахунок їх механічної дії відбувається плющення стебел льону та явище вигинузламу, в результаті чого частково руйнується зв'язок між волокном і деревинною частиною стебла та виділення вільної костриці. Пром'ята у м'яльній машині треста має назву сирець, який подається для наступної обробки у тіпальну машину з метою одержання довгого волокна. Відома, конструкція вальця м'яльної машини агрегату з переробки лляної трести, який складається з рифленого циліндра, півосі, корпусу підшипника, черв'яка, черв'ячного колесакулачка, кулачка верхнього вальця, стакана, натискного гвинта та грибка. Рифлений циліндр вальця суцільнометалевий. (Смирнов Б.И., Кузнецов Г.К. Проектирование машин первичной обработки лубяных волокон. - М: Машиностроение, 1967. - С. 58-60 - прототип). Однак недоліком конструкції вальця є те, що під час тривалої експлуатації при якій здійснюється проминання стебел льону, та частина стебла, що є прикореневою, взаємодіючи з рифлями циліндра вальця, призводить до першочергового зносу ділянки поверхні цих рифлів. Це потребує затратного процесу реставрації в умовах іншого машинобудівного підприємства або заміни цього вальця на новий. Задачею корисної моделі, є створити валець м'яльної машини, в якому за рахунок конструктивних особливостей можливо було б збільшити експлуатаційний термін і зменшити експлуатаційні витрати. Це вирішується тим, що валець м'яльної машини, який містить циліндр, котрий розташований на двох півосях, причому уздовж циліндра виконані шліци, а на циліндрі розташовані рифлені пластини, на яких виконані пази під шліци. Виконання уздовж циліндра шліців і розташування на ньому рифлених пластин, на яких виконані пази під шліци дозволяє збільшити експлуатаційний термін. При роботі м'яльної машини відбувається знос рифлених пластин, на одній з робочих ділянок вальця. За рахунок наявності шліців уздовж циліндра, рифлені пластини, на яких виконані пази під шліци, забезпечують легку заміну їх. На фіг. 1 показано циліндр зі шліцами; на фіг. 2 показано рифлену пластину з пазами; на фіг. 3 показано профіль вальця в зборі. Вздовж циліндра 1 виконані шліци 2. На рифленій пластині 3 виконані пази 4 під шліци 2. Приклад здійснення. При досягненні зносу рифлей рифленої пластини 3, її замінюють на нову. За рахунок виконання пазів 4 на рифленій пластині 3 і наявності шліців 2 уздовж циліндра 1 їх легко замінити. Таким чином, запропонована конструкція вальця м'яльної машини є більш ефективною в порівнянні з відомою конструкцією, що обумовлює його широке промислове застосування. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Валець м'яльної машини, який містить циліндр, котрий розташований на двох півосях, який відрізняється тим, що уздовж циліндра виконані шліци, а на циліндрі розташовані рифлені пластини, на яких виконані пази під шліци. 1 UA 89358 U 2 UA 89358 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
