Голка в’язальної машини

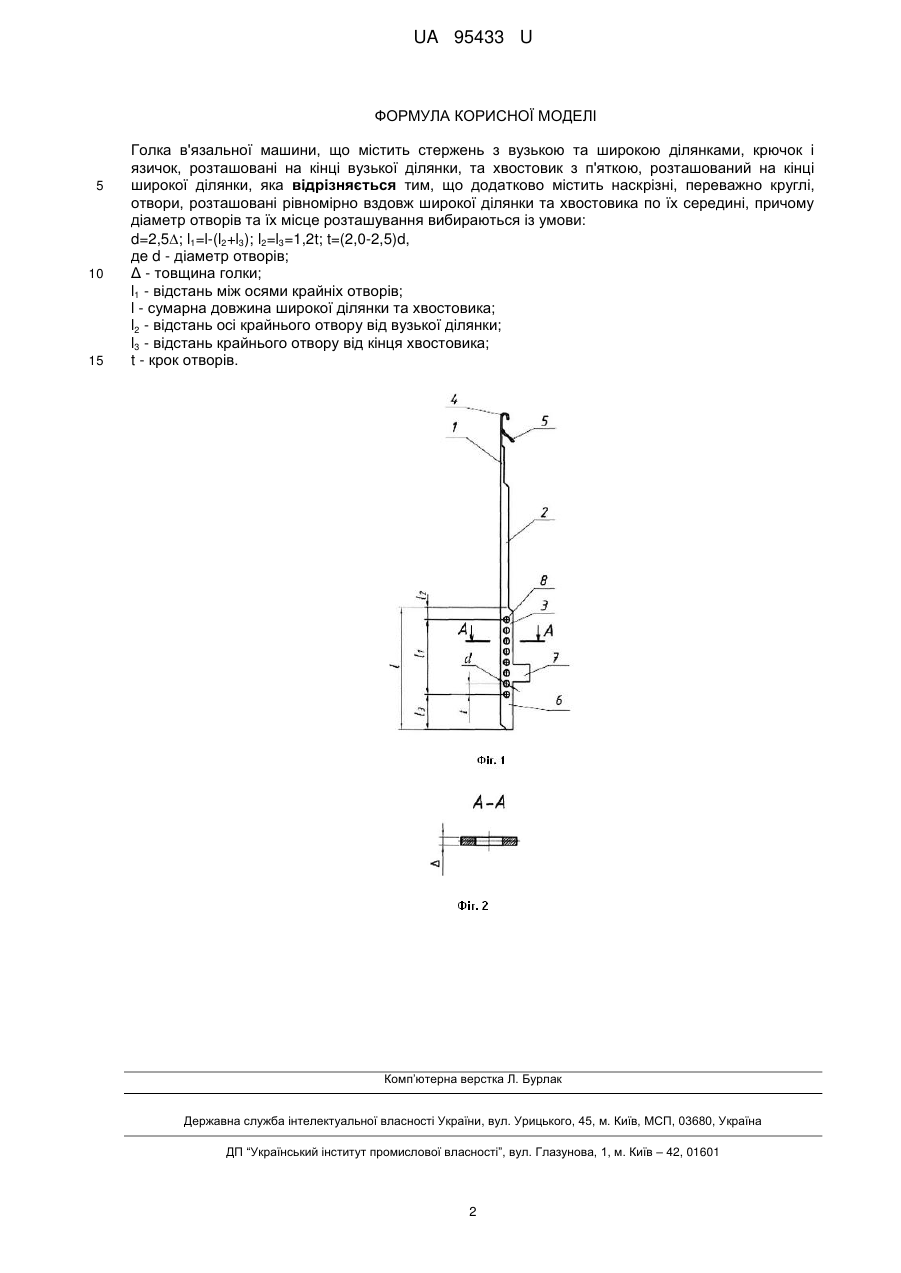

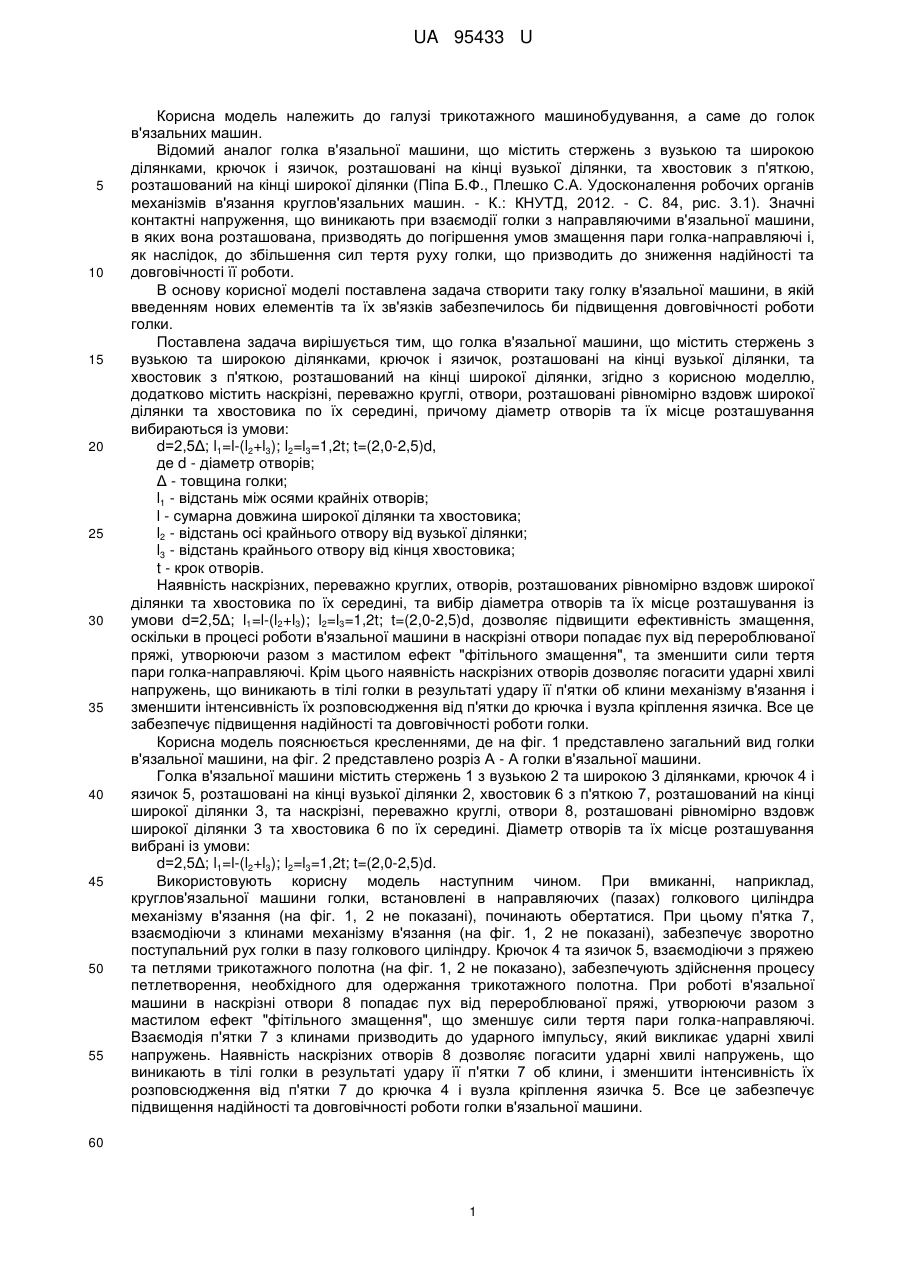

Реферат: Голка в'язальної машини містить стержень з вузькою та широкою ділянками, крючок і язичок, розташовані на кінці вузької ділянки, та хвостовик з п'яткою, розташований на кінці широкої ділянки. Додатково містить наскрізні, переважно круглі, отвори, розташовані рівномірно вздовж широкої ділянки та хвостовика по їх середині. Діаметр отворів та їх місце розташування вибираються із умови: d=2,5; l1=l-(l2+l3); l2=l3=1,2t; t=(2,0-2,5)d, де d - діаметр отворів; Δ - товщина голки; l1 - відстань між осями крайніх отворів; l - сумарна довжина широкої ділянки та хвостовика; l2 - відстань осі крайнього отвору від вузької ділянки; l3 - відстань крайнього отвору від кінця хвостовика; t - крок отворів. UA 95433 U (54) ГОЛКА В'ЯЗАЛЬНОЇ МАШИНИ UA 95433 U UA 95433 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі трикотажного машинобудування, а саме до голок в'язальних машин. Відомий аналог голка в'язальної машини, що містить стержень з вузькою та широкою ділянками, крючок і язичок, розташовані на кінці вузької ділянки, та хвостовик з п'яткою, розташований на кінці широкої ділянки (Піпа Б.Ф., Плешко С.А. Удосконалення робочих органів механізмів в'язання круглов'язальних машин. - К.: КНУТД, 2012. - С. 84, рис. 3.1). Значні контактні напруження, що виникають при взаємодії голки з направляючими в'язальної машини, в яких вона розташована, призводять до погіршення умов змащення пари голка-направляючі і, як наслідок, до збільшення сил тертя руху голки, що призводить до зниження надійності та довговічності її роботи. В основу корисної моделі поставлена задача створити таку голку в'язальної машини, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи голки. Поставлена задача вирішується тим, що голка в'язальної машини, що містить стержень з вузькою та широкою ділянками, крючок і язичок, розташовані на кінці вузької ділянки, та хвостовик з п'яткою, розташований на кінці широкої ділянки, згідно з корисною моделлю, додатково містить наскрізні, переважно круглі, отвори, розташовані рівномірно вздовж широкої ділянки та хвостовика по їх середині, причому діаметр отворів та їх місце розташування вибираються із умови: d=2,5Δ; l1=l-(l2+l3); l2=l3=1,2t; t=(2,0-2,5)d, де d - діаметр отворів; Δ - товщина голки; l1 - відстань між осями крайніх отворів; l - сумарна довжина широкої ділянки та хвостовика; l2 - відстань осі крайнього отвору від вузької ділянки; l3 - відстань крайнього отвору від кінця хвостовика; t - крок отворів. Наявність наскрізних, переважно круглих, отворів, розташованих рівномірно вздовж широкої ділянки та хвостовика по їх середині, та вибір діаметра отворів та їх місце розташування із умови d=2,5Δ; l1=l-(l2+l3); l2=l3=1,2t; t=(2,0-2,5)d, дозволяє підвищити ефективність змащення, оскільки в процесі роботи в'язальної машини в наскрізні отвори попадає пух від перероблюваної пряжі, утворюючи разом з мастилом ефект "фітільного змащення", та зменшити сили тертя пари голка-направляючі. Крім цього наявність наскрізних отворів дозволяє погасити ударні хвилі напружень, що виникають в тілі голки в результаті удару її п'ятки об клини механізму в'язання і зменшити інтенсивність їх розповсюдження від п'ятки до крючка і вузла кріплення язичка. Все це забезпечує підвищення надійності та довговічності роботи голки. Корисна модель пояснюється кресленнями, де на фіг. 1 представлено загальний вид голки в'язальної машини, на фіг. 2 представлено розріз А - А голки в'язальної машини. Голка в'язальної машини містить стержень 1 з вузькою 2 та широкою 3 ділянками, крючок 4 і язичок 5, розташовані на кінці вузької ділянки 2, хвостовик 6 з п'яткою 7, розташований на кінці широкої ділянки 3, та наскрізні, переважно круглі, отвори 8, розташовані рівномірно вздовж широкої ділянки 3 та хвостовика 6 по їх середині. Діаметр отворів та їх місце розташування вибрані із умови: d=2,5Δ; l1=l-(l2+l3); l2=l3=1,2t; t=(2,0-2,5)d. Використовують корисну модель наступним чином. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в направляючих (пазах) голкового циліндра механізму в'язання (на фіг. 1, 2 не показані), починають обертатися. При цьому п'ятка 7, взаємодіючи з клинами механізму в'язання (на фіг. 1, 2 не показані), забезпечує зворотно поступальний рух голки в пазу голкового циліндру. Крючок 4 та язичок 5, взаємодіючи з пряжею та петлями трикотажного полотна (на фіг. 1, 2 не показано), забезпечують здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. При роботі в'язальної машини в наскрізні отвори 8 попадає пух від перероблюваної пряжі, утворюючи разом з мастилом ефект "фітільного змащення", що зменшує сили тертя пари голка-направляючі. Взаємодія п'ятки 7 з клинами призводить до ударного імпульсу, який викликає ударні хвилі напружень. Наявність наскрізних отворів 8 дозволяє погасити ударні хвилі напружень, що виникають в тілі голки в результаті удару її п'ятки 7 об клини, і зменшити інтенсивність їх розповсюдження від п'ятки 7 до крючка 4 і вузла кріплення язичка 5. Все це забезпечує підвищення надійності та довговічності роботи голки в'язальної машини. 60 1 UA 95433 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Голка в'язальної машини, що містить стержень з вузькою та широкою ділянками, крючок і язичок, розташовані на кінці вузької ділянки, та хвостовик з п'яткою, розташований на кінці широкої ділянки, яка відрізняється тим, що додатково містить наскрізні, переважно круглі, отвори, розташовані рівномірно вздовж широкої ділянки та хвостовика по їх середині, причому діаметр отворів та їх місце розташування вибираються із умови: d=2,5; l1=l-(l2+l3); l2=l3=1,2t; t=(2,0-2,5)d, де d - діаметр отворів; Δ - товщина голки; l1 - відстань між осями крайніх отворів; l - сумарна довжина широкої ділянки та хвостовика; l2 - відстань осі крайнього отвору від вузької ділянки; l3 - відстань крайнього отвору від кінця хвостовика; t - крок отворів. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
