Спосіб контролю авіаційного скління

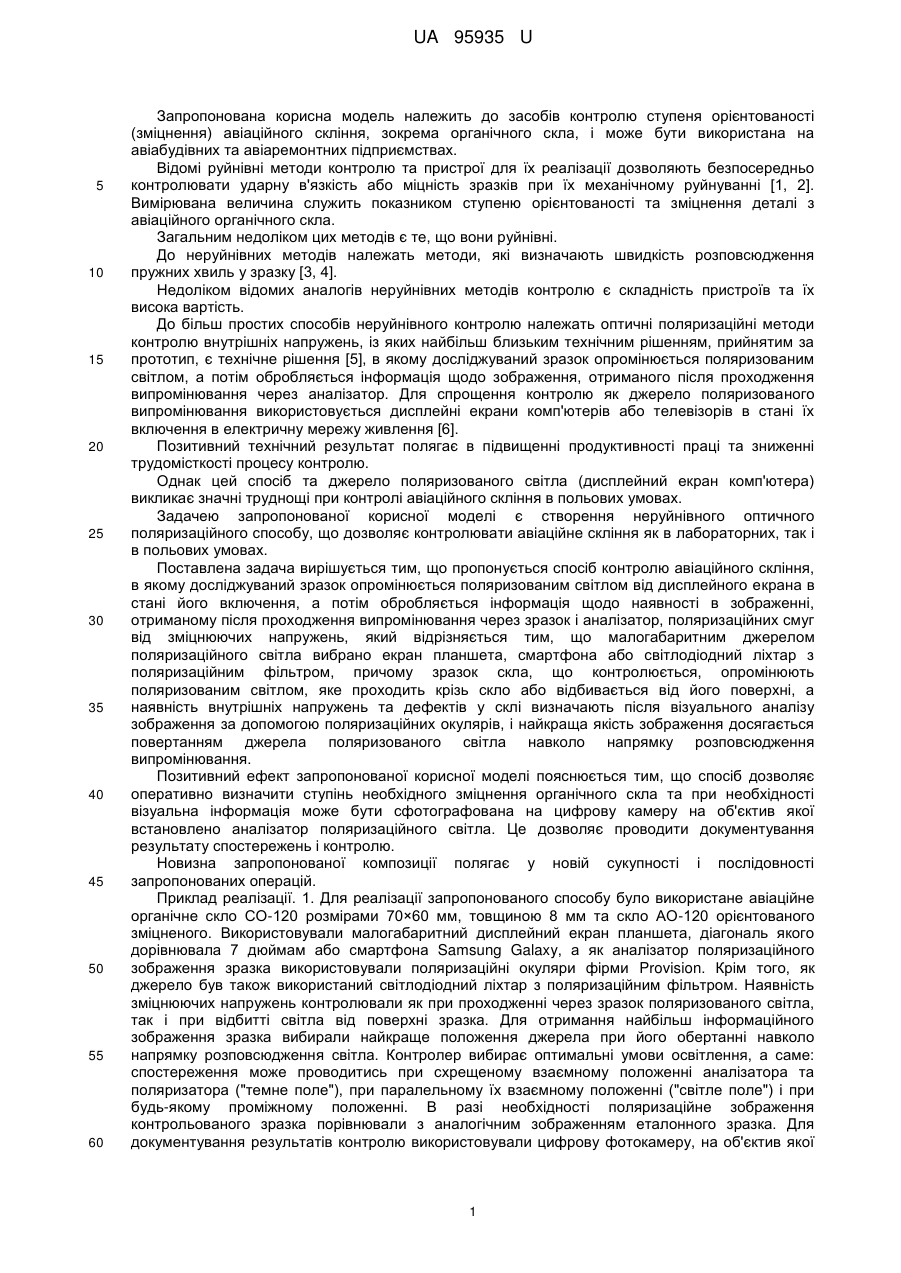

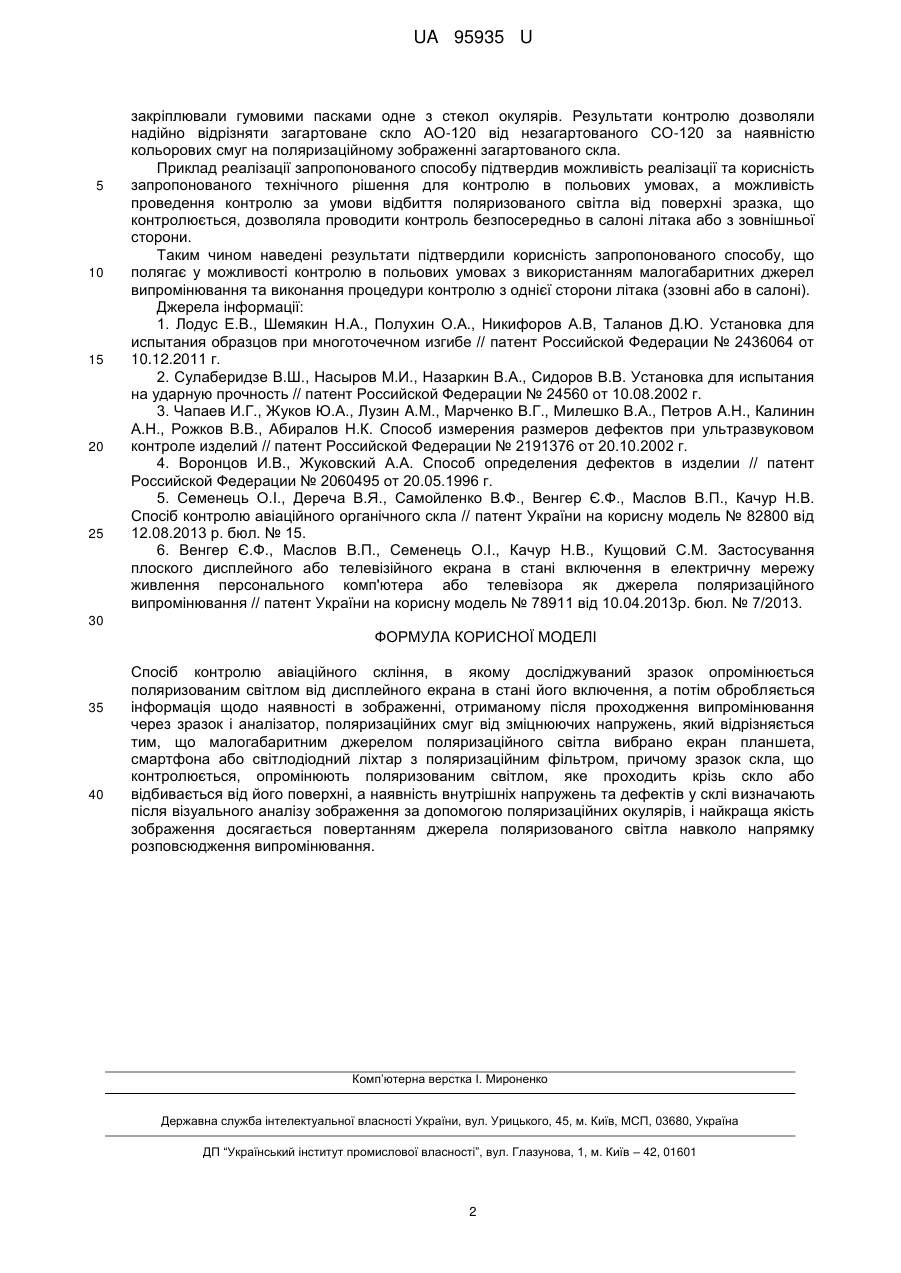

Реферат: Спосіб контролю авіаційного скління, в якому досліджуваний зразок опромінюється поляризованим світлом від дисплейного екрану в стані його включення, а потім обробляється інформація щодо наявності в зображенні, отриманому після проходження випромінювання через зразок і аналізатор, поляризаційних смуг від зміцнюючих напружень. Малогабаритним джерелом поляризаційного світла вибрано екран планшета, смартфона або світлодіодний ліхтар з поляризаційним фільтром, причому зразок скла, що контролюється, опромінюють поляризованим світлом, яке проходить крізь скло або відбивається від його поверхні, а наявність внутрішніх напружень та дефектів у склі визначають після візуального аналізу зображення за допомогою поляризаційних окулярів, і найкраща якість зображення досягається повертанням джерела поляризованого світла навколо напрямку розповсюдження випроміню UA 95935 U (12) UA 95935 U UA 95935 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до засобів контролю ступеня орієнтованості (зміцнення) авіаційного скління, зокрема органічного скла, і може бути використана на авіабудівних та авіаремонтних підприємствах. Відомі руйнівні методи контролю та пристрої для їх реалізації дозволяють безпосередньо контролювати ударну в'язкість або міцність зразків при їх механічному руйнуванні [1, 2]. Вимірювана величина служить показником ступеню орієнтованості та зміцнення деталі з авіаційного органічного скла. Загальним недоліком цих методів є те, що вони руйнівні. До неруйнівних методів належать методи, які визначають швидкість розповсюдження пружних хвиль у зразку [3, 4]. Недоліком відомих аналогів неруйнівних методів контролю є складність пристроїв та їх висока вартість. До більш простих способів неруйнівного контролю належать оптичні поляризаційні методи контролю внутрішніх напружень, із яких найбільш близьким технічним рішенням, прийнятим за прототип, є технічне рішення [5], в якому досліджуваний зразок опромінюється поляризованим світлом, а потім обробляється інформація щодо зображення, отриманого після проходження випромінювання через аналізатор. Для спрощення контролю як джерело поляризованого випромінювання використовується дисплейні екрани комп'ютерів або телевізорів в стані їх включення в електричну мережу живлення [6]. Позитивний технічний результат полягає в підвищенні продуктивності праці та зниженні трудомісткості процесу контролю. Однак цей спосіб та джерело поляризованого світла (дисплейний екран комп'ютера) викликає значні труднощі при контролі авіаційного скління в польових умовах. Задачею запропонованої корисної моделі є створення неруйнівного оптичного поляризаційного способу, що дозволяє контролювати авіаційне скління як в лабораторних, так і в польових умовах. Поставлена задача вирішується тим, що пропонується спосіб контролю авіаційного скління, в якому досліджуваний зразок опромінюється поляризованим світлом від дисплейного екрана в стані його включення, а потім обробляється інформація щодо наявності в зображенні, отриманому після проходження випромінювання через зразок і аналізатор, поляризаційних смуг від зміцнюючих напружень, який відрізняється тим, що малогабаритним джерелом поляризаційного світла вибрано екран планшета, смартфона або світлодіодний ліхтар з поляризаційним фільтром, причому зразок скла, що контролюється, опромінюють поляризованим світлом, яке проходить крізь скло або відбивається від його поверхні, а наявність внутрішніх напружень та дефектів у склі визначають після візуального аналізу зображення за допомогою поляризаційних окулярів, і найкраща якість зображення досягається повертанням джерела поляризованого світла навколо напрямку розповсюдження випромінювання. Позитивний ефект запропонованої корисної моделі пояснюється тим, що спосіб дозволяє оперативно визначити ступінь необхідного зміцнення органічного скла та при необхідності візуальна інформація може бути сфотографована на цифрову камеру на об'єктив якої встановлено аналізатор поляризаційного світла. Це дозволяє проводити документування результату спостережень і контролю. Новизна запропонованої композиції полягає у новій сукупності і послідовності запропонованих операцій. Приклад реалізації. 1. Для реалізації запропонованого способу було використане авіаційне органічне скло СО-120 розмірами 70×60 мм, товщиною 8 мм та скло АО-120 орієнтованого зміцненого. Використовували малогабаритний дисплейний екран планшета, діагональ якого дорівнювала 7 дюймам або смартфона Samsung Galaxy, а як аналізатор поляризаційного зображення зразка використовували поляризаційні окуляри фірми Provision. Крім того, як джерело був також використаний світлодіодний ліхтар з поляризаційним фільтром. Наявність зміцнюючих напружень контролювали як при проходженні через зразок поляризованого світла, так і при відбитті світла від поверхні зразка. Для отримання найбільш інформаційного зображення зразка вибирали найкраще положення джерела при його обертанні навколо напрямку розповсюдження світла. Контролер вибирає оптимальні умови освітлення, а саме: спостереження може проводитись при схрещеному взаємному положенні аналізатора та поляризатора ("темне поле"), при паралельному їх взаємному положенні ("світле поле") і при будь-якому проміжному положенні. В разі необхідності поляризаційне зображення контрольованого зразка порівнювали з аналогічним зображенням еталонного зразка. Для документування результатів контролю використовували цифрову фотокамеру, на об'єктив якої 1 UA 95935 U 5 10 15 20 25 закріплювали гумовими пасками одне з стекол окулярів. Результати контролю дозволяли надійно відрізняти загартоване скло АО-120 від незагартованого СО-120 за наявністю кольорових смуг на поляризаційному зображенні загартованого скла. Приклад реалізації запропонованого способу підтвердив можливість реалізації та корисність запропонованого технічного рішення для контролю в польових умовах, а можливість проведення контролю за умови відбиття поляризованого світла від поверхні зразка, що контролюється, дозволяла проводити контроль безпосередньо в салоні літака або з зовнішньої сторони. Таким чином наведені результати підтвердили корисність запропонованого способу, що полягає у можливості контролю в польових умовах з використанням малогабаритних джерел випромінювання та виконання процедури контролю з однієї сторони літака (ззовні або в салоні). Джерела інформації: 1. Лодус Е.В., Шемякин Н.А., Полухин О.А., Никифоров А.В, Таланов Д.Ю. Установка для испытания образцов при многоточечном изгибе // патент Российской Федерации № 2436064 от 10.12.2011 г. 2. Сулаберидзе В.Ш., Насыров М.И., Назаркин В.А., Сидоров В.В. Установка для испытания на ударную прочность // патент Российской Федерации № 24560 от 10.08.2002 г. 3. Чапаев И.Г., Жуков Ю.А., Лузин A.M., Марченко В.Г., Милешко В.А., Петров A.Н., Калинин А.Н., Рожков В.В., Абиралов Н.К. Способ измерения размеров дефектов при ультразвуковом контроле изделий // патент Российской Федерации № 2191376 от 20.10.2002 г. 4. Воронцов И.В., Жуковский А.А. Способ определения дефектов в изделии // патент Российской Федерации № 2060495 от 20.05.1996 г. 5. Семенець О.I., Дереча В.Я., Самойленко В.Ф., Венгер Є.Ф., Маслов В.П., Качур Н.В. Спосіб контролю авіаційного органічного скла // патент України на корисну модель № 82800 від 12.08.2013 р. бюл. № 15. 6. Венгер Є.Ф., Маслов В.П., Семенець О.І., Качур Н.В., Кущовий С.М. Застосування плоского дисплейного або телевізійного екрана в стані включення в електричну мережу живлення персонального комп'ютера або телевізора як джерела поляризаційного випромінювання // патент України на корисну модель № 78911 від 10.04.2013р. бюл. № 7/2013. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Спосіб контролю авіаційного скління, в якому досліджуваний зразок опромінюється поляризованим світлом від дисплейного екрана в стані його включення, а потім обробляється інформація щодо наявності в зображенні, отриманому після проходження випромінювання через зразок і аналізатор, поляризаційних смуг від зміцнюючих напружень, який відрізняється тим, що малогабаритним джерелом поляризаційного світла вибрано екран планшета, смартфона або світлодіодний ліхтар з поляризаційним фільтром, причому зразок скла, що контролюється, опромінюють поляризованим світлом, яке проходить крізь скло або відбивається від його поверхні, а наявність внутрішніх напружень та дефектів у склі визначають після візуального аналізу зображення за допомогою поляризаційних окулярів, і найкраща якість зображення досягається повертанням джерела поляризованого світла навколо напрямку розповсюдження випромінювання. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
