Термостатичний клапан

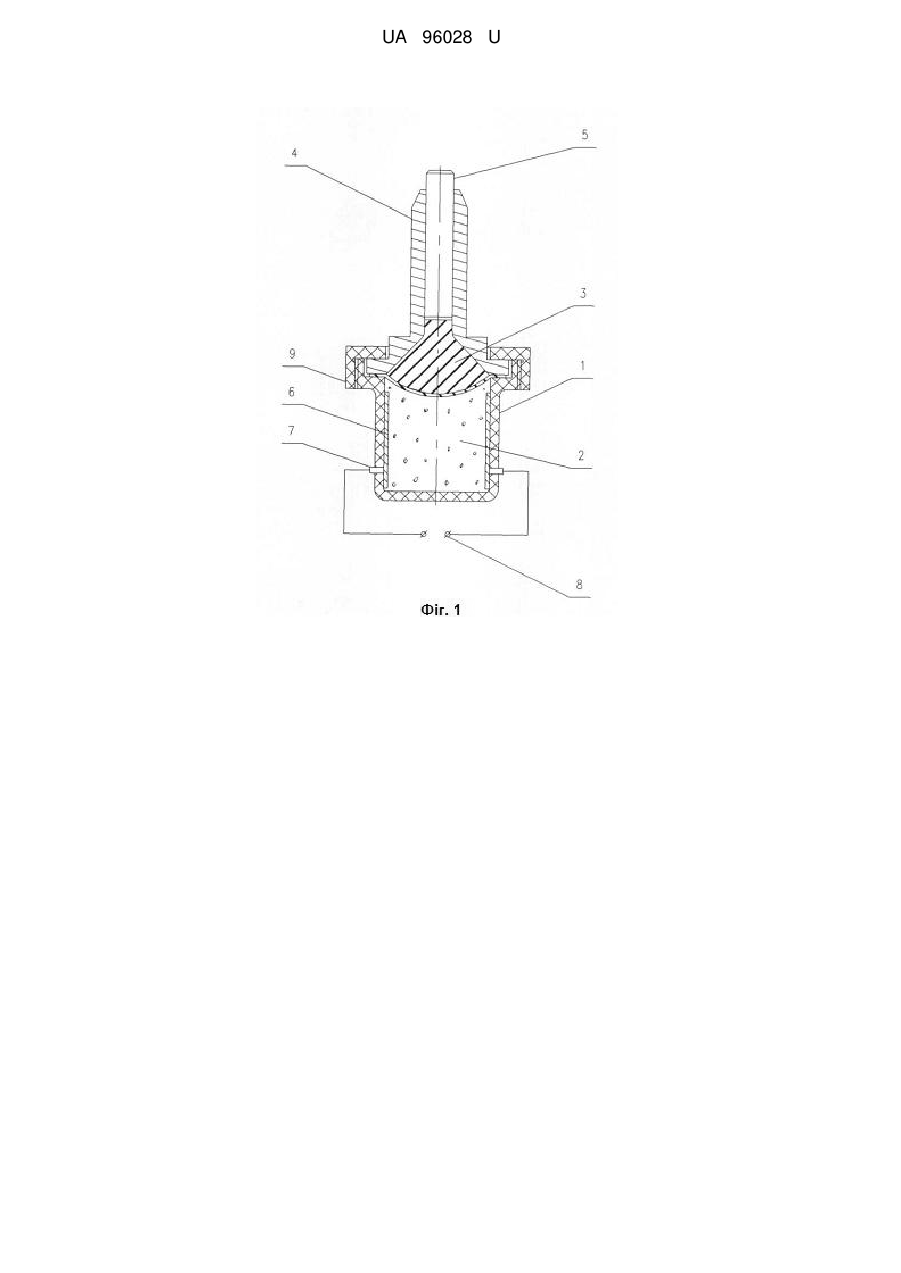

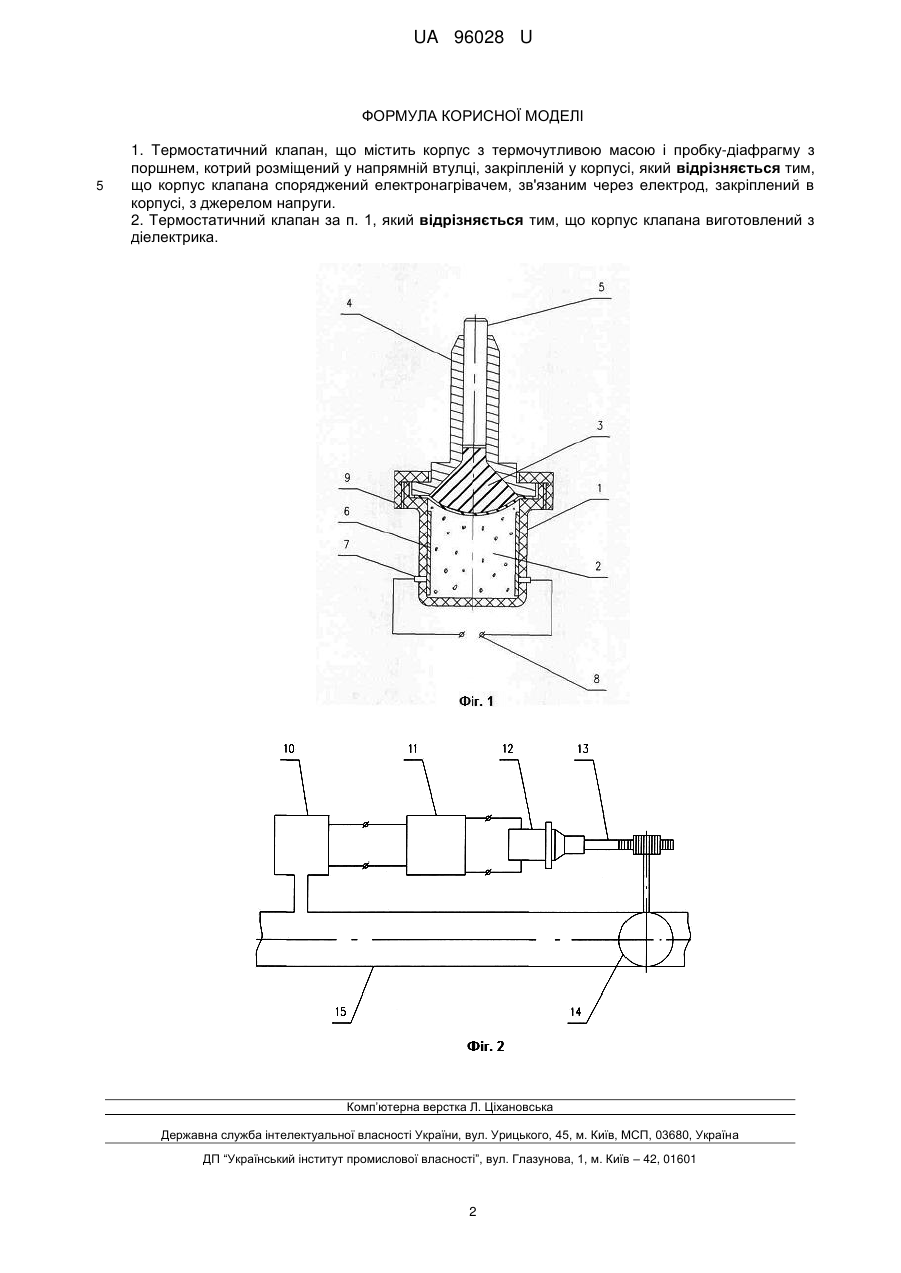

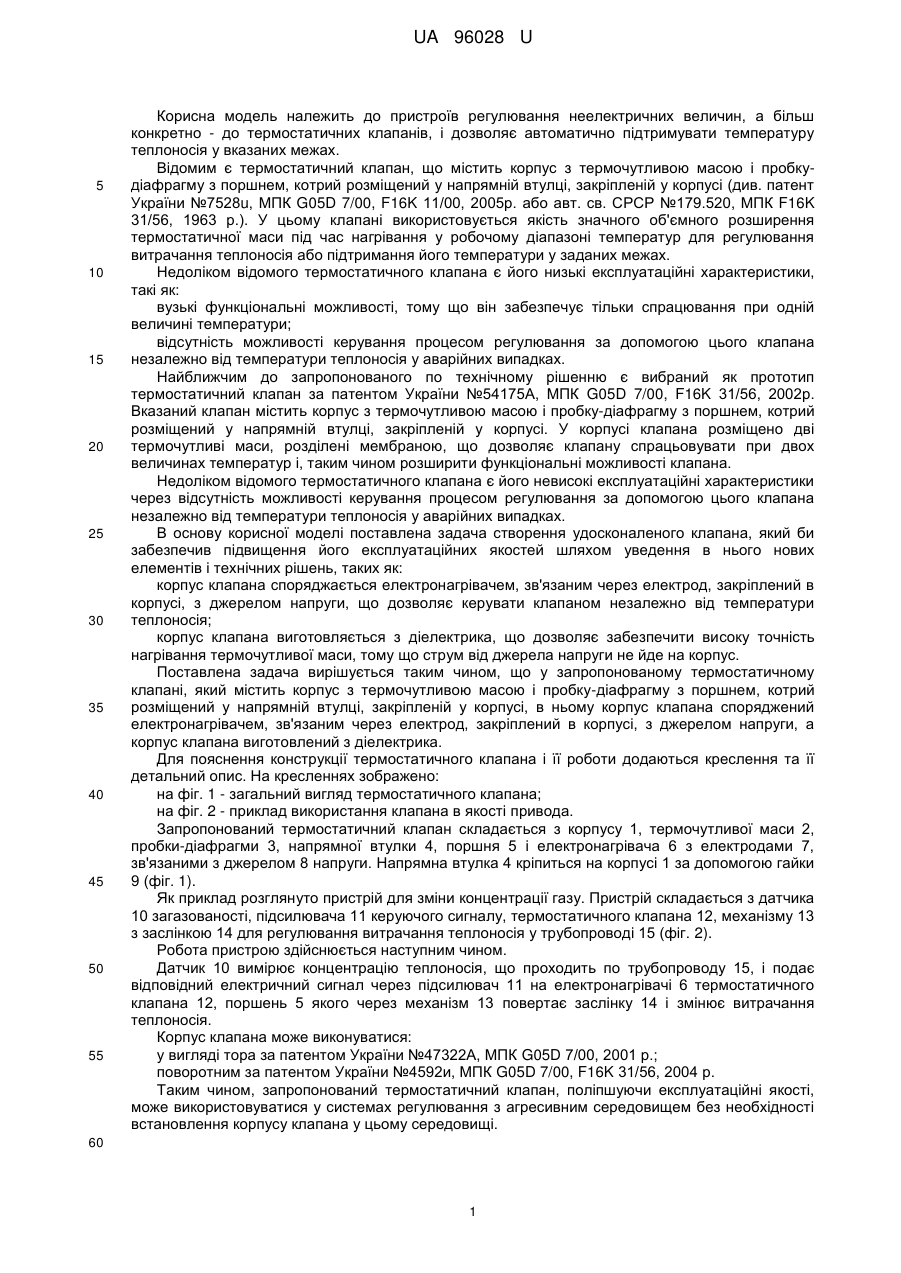

Реферат: Термостатичний клапан містить корпус з термочутливою масою і пробку-діафрагму з поршнем, котрий розміщений у напрямній втулці, закріпленій у корпусі. Крім цього, корпус клапана споряджений електронагрівачем, зв'язаним через електрод, закріплений в корпусі, з джерелом напруги. UA 96028 U (12) UA 96028 U UA 96028 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв регулювання неелектричних величин, а більш конкретно - до термостатичних клапанів, і дозволяє автоматично підтримувати температуру теплоносія у вказаних межах. Відомим є термостатичний клапан, що містить корпус з термочутливою масою і пробкудіафрагму з поршнем, котрий розміщений у напрямній втулці, закріпленій у корпусі (див. патент України №7528u, МПК G05D 7/00, F16K 11/00, 2005р. або авт. св. СРСР №179.520, МПК F16K 31/56, 1963 р.). У цьому клапані використовується якість значного об'ємного розширення термостатичної маси під час нагрівання у робочому діапазоні температур для регулювання витрачання теплоносія або підтримання його температури у заданих межах. Недоліком відомого термостатичного клапана є його низькі експлуатаційні характеристики, такі як: вузькі функціональні можливості, тому що він забезпечує тільки спрацювання при одній величині температури; відсутність можливості керування процесом регулювання за допомогою цього клапана незалежно від температури теплоносія у аварійних випадках. Найближчим до запропонованого по технічному рішенню є вибраний як прототип термостатичний клапан за патентом України №54175А, МПК G05D 7/00, F16K 31/56, 2002р. Вказаний клапан містить корпус з термочутливою масою і пробку-діафрагму з поршнем, котрий розміщений у напрямній втулці, закріпленій у корпусі. У корпусі клапана розміщено дві термочутливі маси, розділені мембраною, що дозволяє клапану спрацьовувати при двох величинах температур і, таким чином розширити функціональні можливості клапана. Недоліком відомого термостатичного клапана є його невисокі експлуатаційні характеристики через відсутність можливості керування процесом регулювання за допомогою цього клапана незалежно від температури теплоносія у аварійних випадках. В основу корисної моделі поставлена задача створення удосконаленого клапана, який би забезпечив підвищення його експлуатаційних якостей шляхом уведення в нього нових елементів і технічних рішень, таких як: корпус клапана споряджається електронагрівачем, зв'язаним через електрод, закріплений в корпусі, з джерелом напруги, що дозволяє керувати клапаном незалежно від температури теплоносія; корпус клапана виготовляється з діелектрика, що дозволяє забезпечити високу точність нагрівання термочутливої маси, тому що струм від джерела напруги не йде на корпус. Поставлена задача вирішується таким чином, що у запропонованому термостатичному клапані, який містить корпус з термочутливою масою і пробку-діафрагму з поршнем, котрий розміщений у напрямній втулці, закріпленій у корпусі, в ньому корпус клапана споряджений електронагрівачем, зв'язаним через електрод, закріплений в корпусі, з джерелом напруги, а корпус клапана виготовлений з діелектрика. Для пояснення конструкції термостатичного клапана і її роботи додаються креслення та її детальний опис. На кресленнях зображено: на фіг. 1 - загальний вигляд термостатичного клапана; на фіг. 2 - приклад використання клапана в якості привода. Запропонований термостатичний клапан складається з корпусу 1, термочутливої маси 2, пробки-діафрагми 3, напрямної втулки 4, поршня 5 і електронагрівача 6 з електродами 7, зв'язаними з джерелом 8 напруги. Напрямна втулка 4 кріпиться на корпусі 1 за допомогою гайки 9 (фіг. 1). Як приклад розглянуто пристрій для зміни концентрації газу. Пристрій складається з датчика 10 загазованості, підсилювача 11 керуючого сигналу, термостатичного клапана 12, механізму 13 з заслінкою 14 для регулювання витрачання теплоносія у трубопроводі 15 (фіг. 2). Робота пристрою здійснюється наступним чином. Датчик 10 вимірює концентрацію теплоносія, що проходить по трубопроводу 15, і подає відповідний електричний сигнал через підсилювач 11 на електронагрівачі 6 термостатичного клапана 12, поршень 5 якого через механізм 13 повертає заслінку 14 і змінює витрачання теплоносія. Корпус клапана може виконуватися: у вигляді тора за патентом України №47322А, МПК G05D 7/00, 2001 р.; поворотним за патентом України №4592и, МПК G05D 7/00, F16K 31/56, 2004 р. Таким чином, запропонований термостатичний клапан, поліпшуючи експлуатаційні якості, може використовуватися у системах регулювання з агресивним середовищем без необхідності встановлення корпусу клапана у цьому середовищі. 60 1 UA 96028 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Термостатичний клапан, що містить корпус з термочутливою масою і пробку-діафрагму з поршнем, котрий розміщений у напрямній втулці, закріпленій у корпусі, який відрізняється тим, що корпус клапана споряджений електронагрівачем, зв'язаним через електрод, закріплений в корпусі, з джерелом напруги. 2. Термостатичний клапан за п. 1, який відрізняється тим, що корпус клапана виготовлений з діелектрика. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
