Переносний пристрій для активного вентилювання зерна

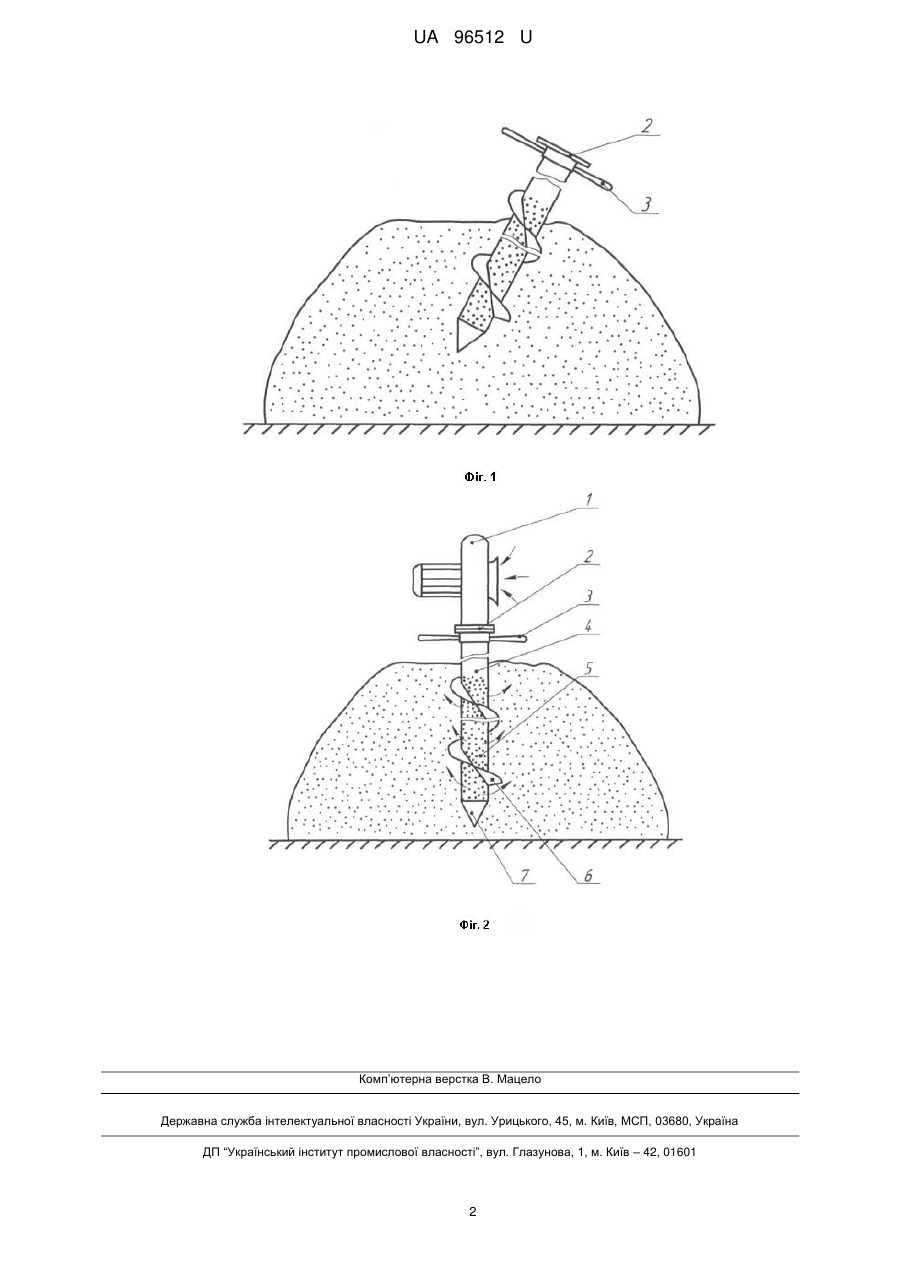

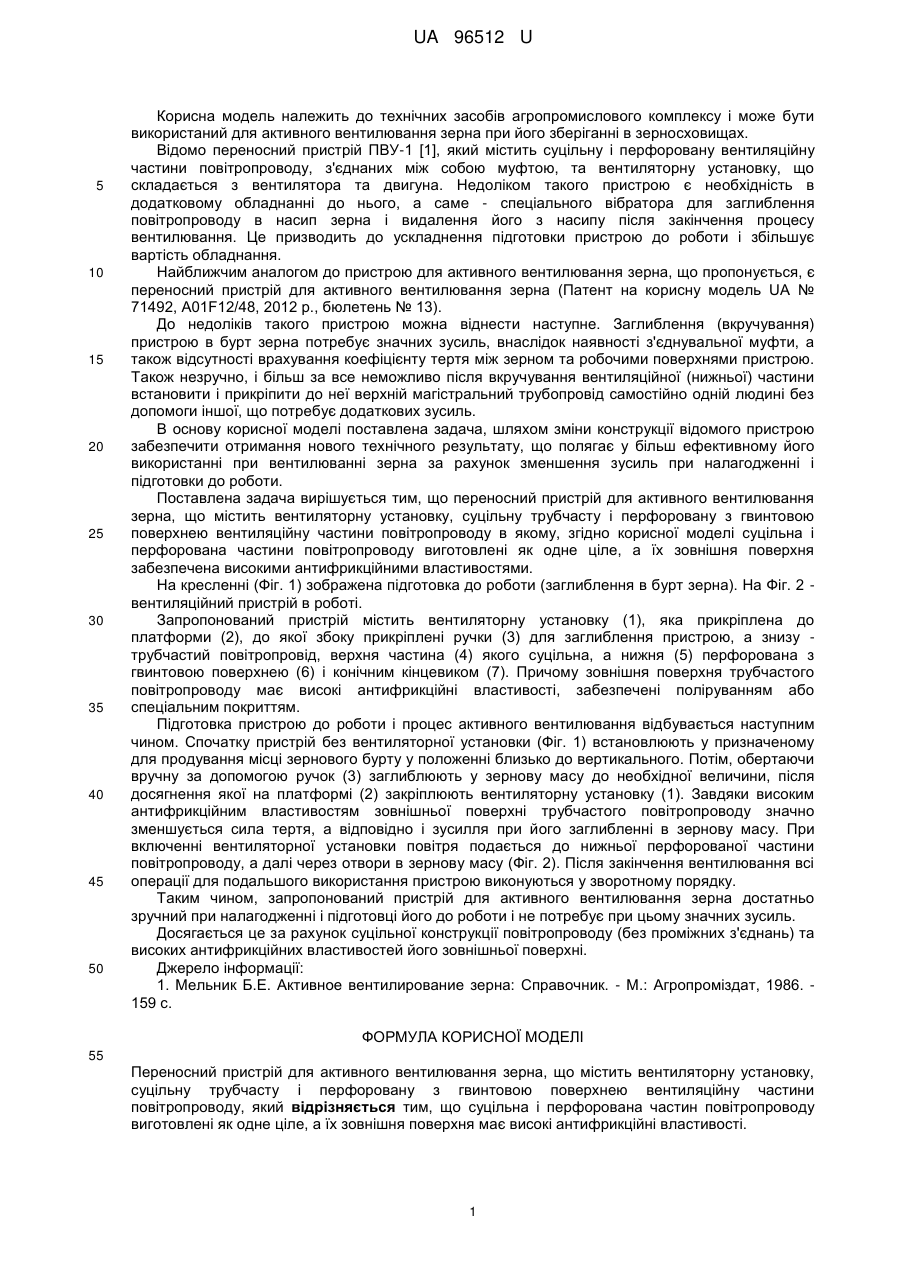

Реферат: UA 96512 U UA 96512 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до технічних засобів агропромислового комплексу і може бути використаний для активного вентилювання зерна при його зберіганні в зерносховищах. Відомо переносний пристрій ПВУ-1 [1], який містить суцільну і перфоровану вентиляційну частини повітропроводу, з'єднаних між собою муфтою, та вентиляторну установку, що складається з вентилятора та двигуна. Недоліком такого пристрою є необхідність в додатковому обладнанні до нього, а саме - спеціального вібратора для заглиблення повітропроводу в насип зерна і видалення його з насипу після закінчення процесу вентилювання. Це призводить до ускладнення підготовки пристрою до роботи і збільшує вартість обладнання. Найближчим аналогом до пристрою для активного вентилювання зерна, що пропонується, є переносний пристрій для активного вентилювання зерна (Патент на корисну модель UA № 71492, А01F12/48, 2012 p., бюлетень № 13). До недоліків такого пристрою можна віднести наступне. Заглиблення (вкручування) пристрою в бурт зерна потребує значних зусиль, внаслідок наявності з'єднувальної муфти, а також відсутності врахування коефіцієнту тертя між зерном та робочими поверхнями пристрою. Також незручно, і більш за все неможливо після вкручування вентиляційної (нижньої) частини встановити і прикріпити до неї верхній магістральний трубопровід самостійно одній людині без допомоги іншої, що потребує додаткових зусиль. В основу корисної моделі поставлена задача, шляхом зміни конструкції відомого пристрою забезпечити отримання нового технічного результату, що полягає у більш ефективному його використанні при вентилюванні зерна за рахунок зменшення зусиль при налагодженні і підготовки до роботи. Поставлена задача вирішується тим, що переносний пристрій для активного вентилювання зерна, що містить вентиляторну установку, суцільну трубчасту і перфоровану з гвинтовою поверхнею вентиляційну частини повітропроводу в якому, згідно корисної моделі суцільна і перфорована частини повітропроводу виготовлені як одне ціле, а їх зовнішня поверхня забезпечена високими антифрикційними властивостями. На кресленні (Фіг. 1) зображена підготовка до роботи (заглиблення в бурт зерна). На Фіг. 2 вентиляційний пристрій в роботі. Запропонований пристрій містить вентиляторну установку (1), яка прикріплена до платформи (2), до якої збоку прикріплені ручки (3) для заглиблення пристрою, а знизу трубчастий повітропровід, верхня частина (4) якого суцільна, а нижня (5) перфорована з гвинтовою поверхнею (6) і конічним кінцевиком (7). Причому зовнішня поверхня трубчастого повітропроводу має високі антифрикційні властивості, забезпечені поліруванням або спеціальним покриттям. Підготовка пристрою до роботи і процес активного вентилювання відбувається наступним чином. Спочатку пристрій без вентиляторної установки (Фіг. 1) встановлюють у призначеному для продування місці зернового бурту у положенні близько до вертикального. Потім, обертаючи вручну за допомогою ручок (3) заглиблюють у зернову масу до необхідної величини, після досягнення якої на платформі (2) закріплюють вентиляторну установку (1). Завдяки високим антифрикційним властивостям зовнішньої поверхні трубчастого повітропроводу значно зменшується сила тертя, а відповідно і зусилля при його заглибленні в зернову масу. При включенні вентиляторної установки повітря подається до нижньої перфорованої частини повітропроводу, а далі через отвори в зернову масу (Фіг. 2). Після закінчення вентилювання всі операції для подальшого використання пристрою виконуються у зворотному порядку. Таким чином, запропонований пристрій для активного вентилювання зерна достатньо зручний при налагодженні і підготовці його до роботи і не потребує при цьому значних зусиль. Досягається це за рахунок суцільної конструкції повітропроводу (без проміжних з'єднань) та високих антифрикційних властивостей його зовнішньої поверхні. Джерело інформації: 1. Мельник Б.Е. Активное вентилирование зерна: Справочник. - М.: Агропроміздат, 1986. 159 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Переносний пристрій для активного вентилювання зерна, що містить вентиляторну установку, суцільну трубчасту і перфоровану з гвинтовою поверхнею вентиляційну частини повітропроводу, який відрізняється тим, що суцільна і перфорована частин повітропроводу виготовлені як одне ціле, а їх зовнішня поверхня має високі антифрикційні властивості. 1 UA 96512 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
