Переносний пристрій для активного вентилювання зерна

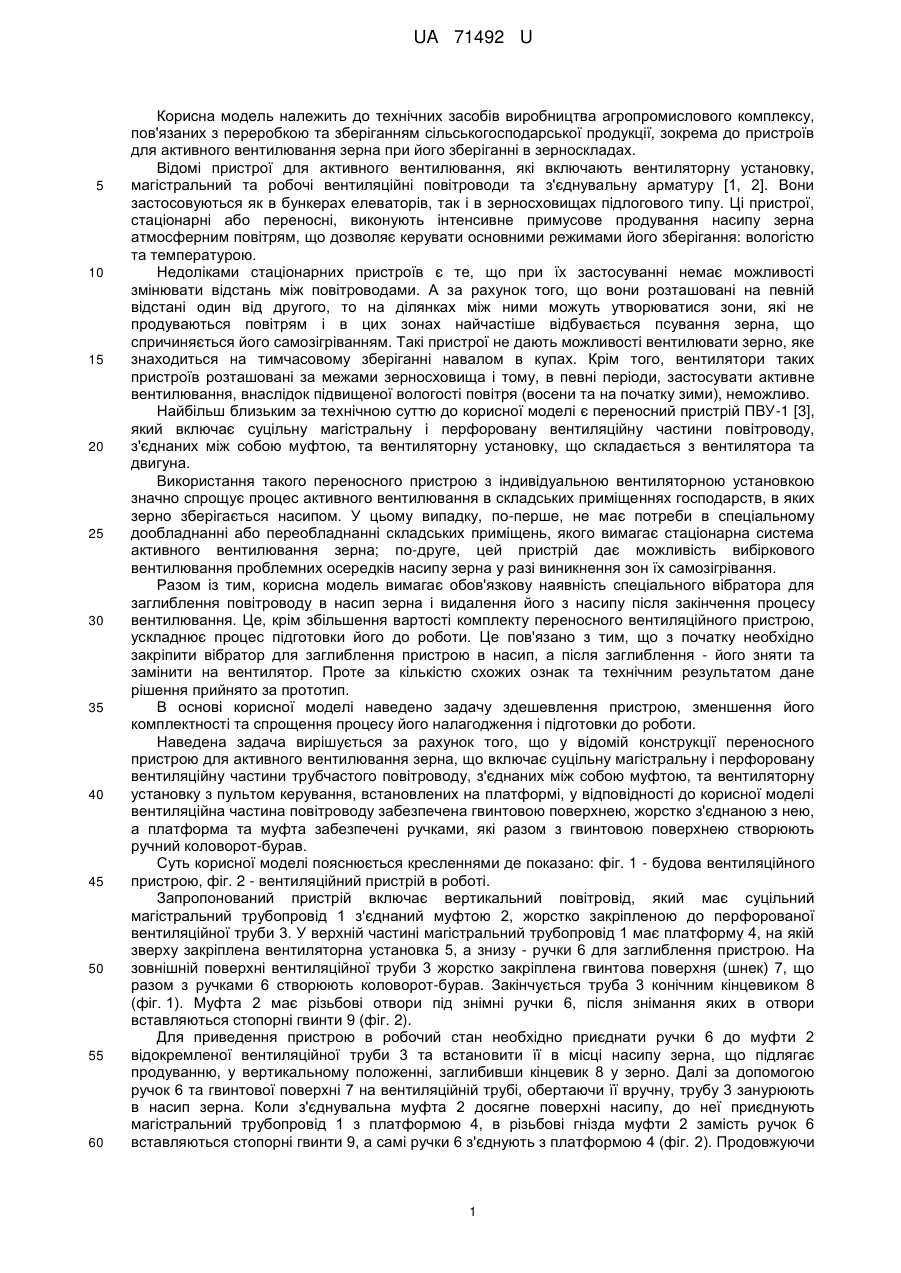

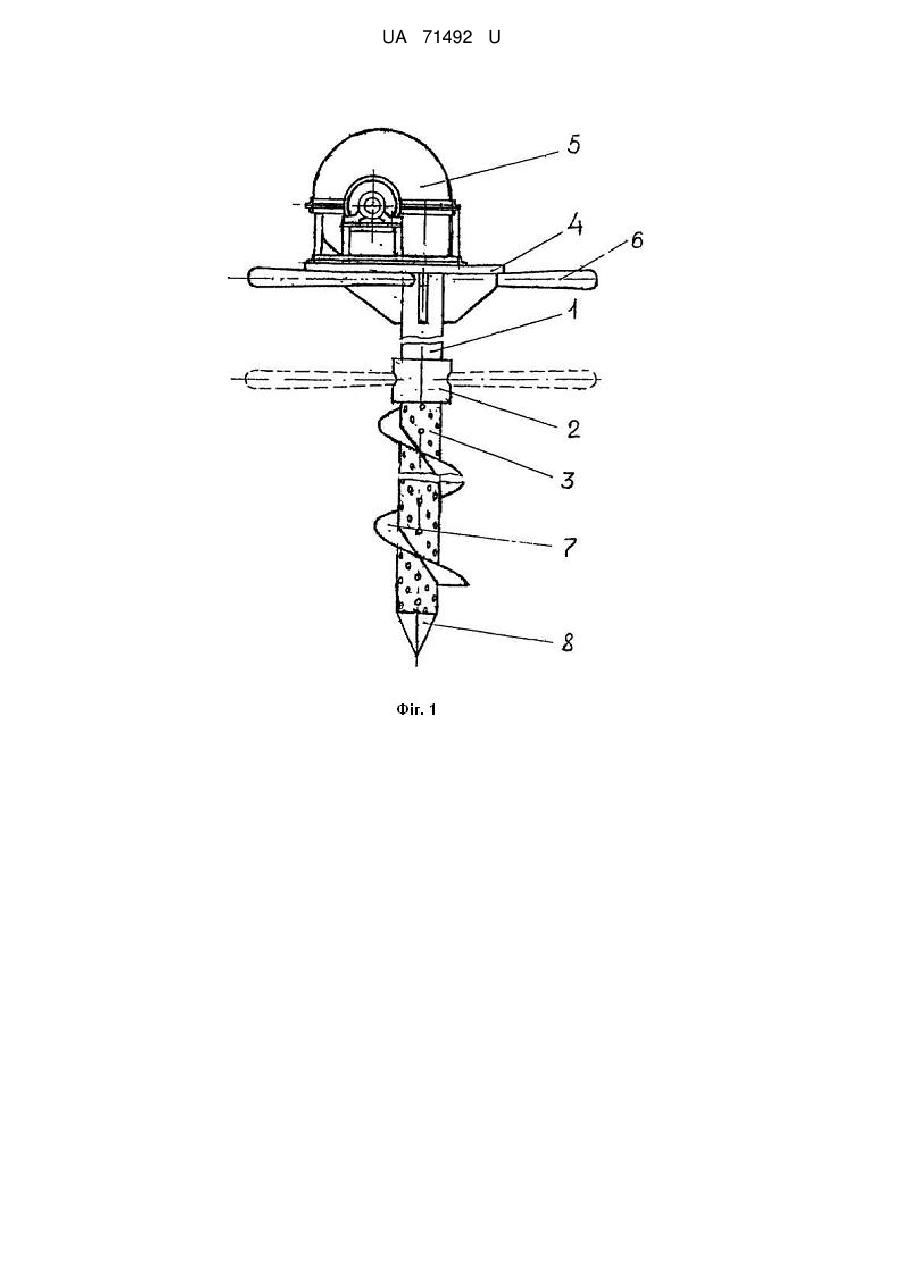

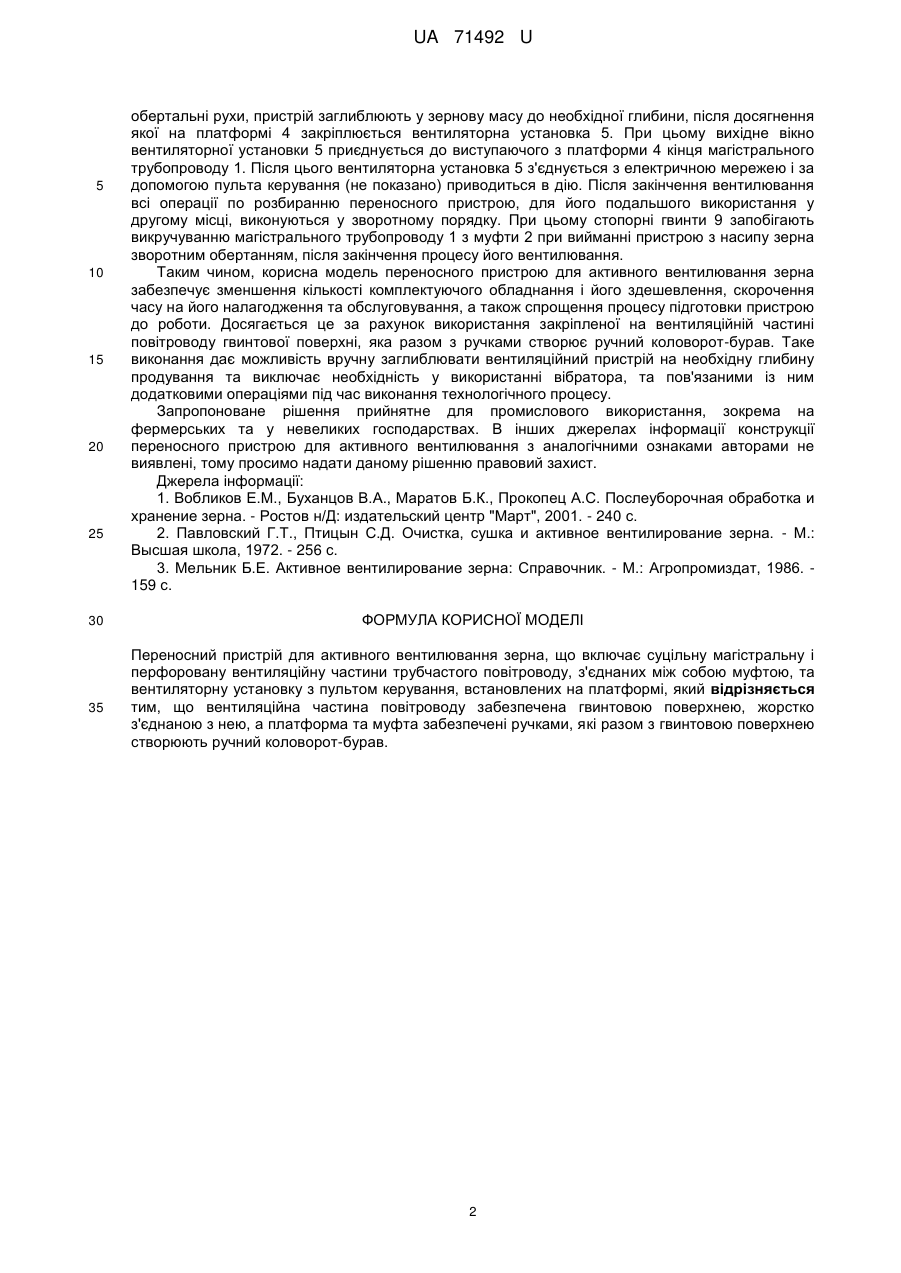

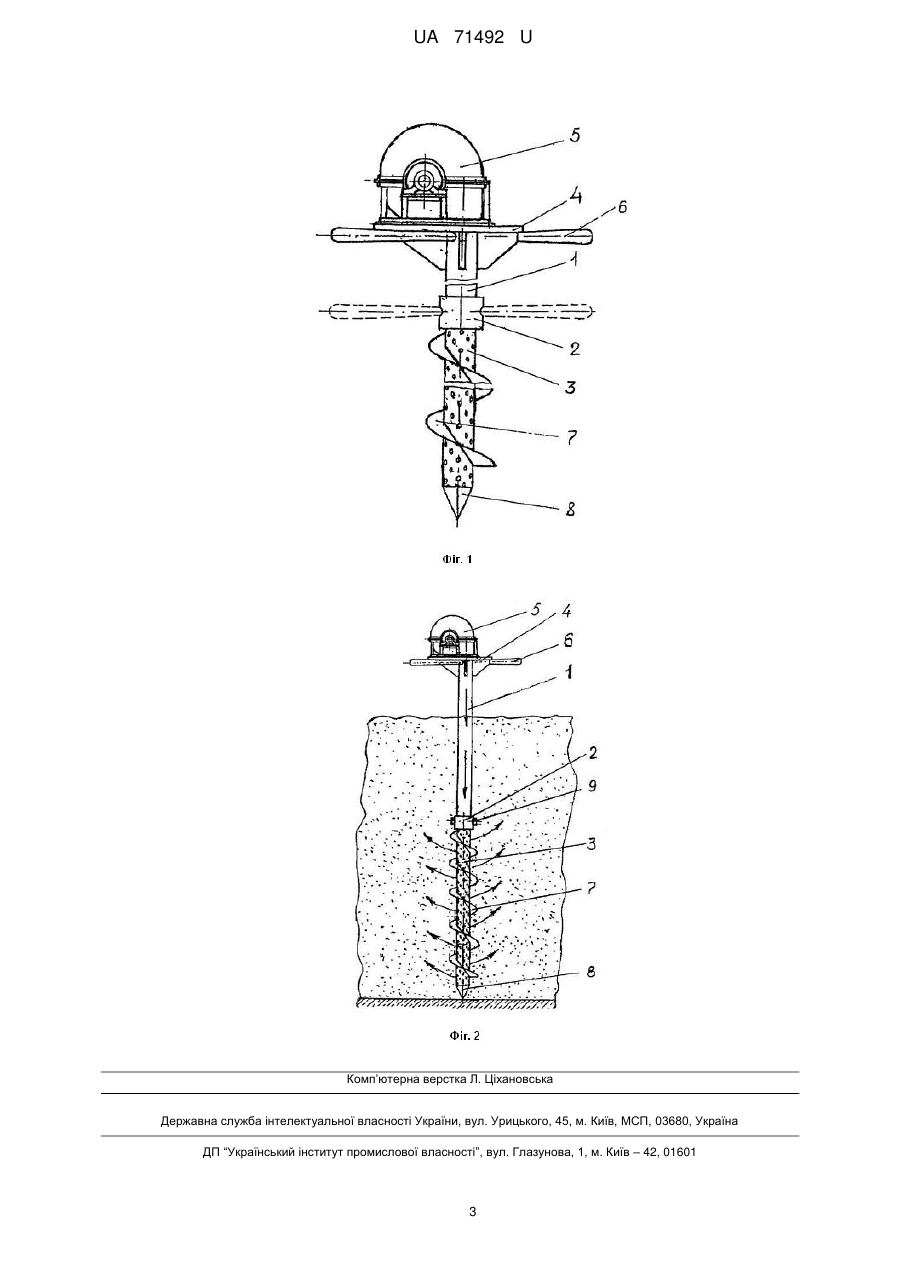

Реферат: Переносний пристрій для активного вентилювання зерна включає суцільну магістральну і перфоровану вентиляційну частини трубчастого повітроводу, з'єднаних між собою муфтою, та вентиляторну установку з пультом керування, встановлених на платформі. Вентиляційна частина повітроводу забезпечена гвинтовою поверхнею, жорстко з'єднаною з нею, а платформа та муфта забезпечені ручками, які разом з гвинтовою поверхнею створюють ручний коловорот-бурав. UA 71492 U (12) UA 71492 U UA 71492 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технічних засобів виробництва агропромислового комплексу, пов'язаних з переробкою та зберіганням сільськогосподарської продукції, зокрема до пристроїв для активного вентилювання зерна при його зберіганні в зерноскладах. Відомі пристрої для активного вентилювання, які включають вентиляторну установку, магістральний та робочі вентиляційні повітроводи та з'єднувальну арматуру [1, 2]. Вони застосовуються як в бункерах елеваторів, так і в зерносховищах підлогового типу. Ці пристрої, стаціонарні або переносні, виконують інтенсивне примусове продування насипу зерна атмосферним повітрям, що дозволяє керувати основними режимами його зберігання: вологістю та температурою. Недоліками стаціонарних пристроїв є те, що при їх застосуванні немає можливості змінювати відстань між повітроводами. А за рахунок того, що вони розташовані на певній відстані один від другого, то на ділянках між ними можуть утворюватися зони, які не продуваються повітрям і в цих зонах найчастіше відбувається псування зерна, що спричиняється його самозігріванням. Такі пристрої не дають можливості вентилювати зерно, яке знаходиться на тимчасовому зберіганні навалом в купах. Крім того, вентилятори таких пристроїв розташовані за межами зерносховища і тому, в певні періоди, застосувати активне вентилювання, внаслідок підвищеної вологості повітря (восени та на початку зими), неможливо. Найбільш близьким за технічною суттю до корисної моделі є переносний пристрій ПВУ-1 [3], який включає суцільну магістральну і перфоровану вентиляційну частини повітроводу, з'єднаних між собою муфтою, та вентиляторну установку, що складається з вентилятора та двигуна. Використання такого переносного пристрою з індивідуальною вентиляторною установкою значно спрощує процес активного вентилювання в складських приміщеннях господарств, в яких зерно зберігається насипом. У цьому випадку, по-перше, не має потреби в спеціальному дообладнанні або переобладнанні складських приміщень, якого вимагає стаціонарна система активного вентилювання зерна; по-друге, цей пристрій дає можливість вибіркового вентилювання проблемних осередків насипу зерна у разі виникнення зон їх самозігрівання. Разом із тим, корисна модель вимагає обов'язкову наявність спеціального вібратора для заглиблення повітроводу в насип зерна і видалення його з насипу після закінчення процесу вентилювання. Це, крім збільшення вартості комплекту переносного вентиляційного пристрою, ускладнює процес підготовки його до роботи. Це пов'язано з тим, що з початку необхідно закріпити вібратор для заглиблення пристрою в насип, а після заглиблення - його зняти та замінити на вентилятор. Проте за кількістю схожих ознак та технічним результатом дане рішення прийнято за прототип. В основі корисної моделі наведено задачу здешевлення пристрою, зменшення його комплектності та спрощення процесу його налагодження і підготовки до роботи. Наведена задача вирішується за рахунок того, що у відомій конструкції переносного пристрою для активного вентилювання зерна, що включає суцільну магістральну і перфоровану вентиляційну частини трубчастого повітроводу, з'єднаних між собою муфтою, та вентиляторну установку з пультом керування, встановлених на платформі, у відповідності до корисної моделі вентиляційна частина повітроводу забезпечена гвинтовою поверхнею, жорстко з'єднаною з нею, а платформа та муфта забезпечені ручками, які разом з гвинтовою поверхнею створюють ручний коловорот-бурав. Суть корисної моделі пояснюється кресленнями де показано: фіг. 1 - будова вентиляційного пристрою, фіг. 2 - вентиляційний пристрій в роботі. Запропонований пристрій включає вертикальний повітровід, який має суцільний магістральний трубопровід 1 з'єднаний муфтою 2, жорстко закріпленою до перфорованої вентиляційної труби 3. У верхній частині магістральний трубопровід 1 має платформу 4, на якій зверху закріплена вентиляторна установка 5, а знизу - ручки 6 для заглиблення пристрою.На зовнішній поверхні вентиляційної труби 3 жорстко закріплена гвинтова поверхня (шнек) 7, що разом з ручками 6 створюють коловорот-бурав. Закінчується труба 3 конічним кінцевиком 8 (фіг. 1). Муфта 2 має різьбові отвори під знімні ручки 6, після знімання яких в отвори вставляються стопорні гвинти 9 (фіг. 2). Для приведення пристрою в робочий стан необхідно приєднати ручки 6 до муфти 2 відокремленої вентиляційної труби 3 та встановити її в місці насипу зерна, що підлягає продуванню, у вертикальному положенні, заглибивши кінцевик 8 у зерно. Далі за допомогою ручок 6 та гвинтової поверхні 7 на вентиляційній трубі, обертаючи її вручну, трубу 3 занурюють в насип зерна. Коли з'єднувальна муфта 2 досягне поверхні насипу, до неї приєднують магістральний трубопровід 1 з платформою 4, в різьбові гнізда муфти 2 замість ручок 6 вставляються стопорні гвинти 9, а самі ручки 6 з'єднують з платформою 4 (фіг. 2). Продовжуючи 1 UA 71492 U 5 10 15 20 25 30 35 обертальні рухи, пристрій заглиблюють у зернову масу до необхідної глибини, після досягнення якої на платформі 4 закріплюється вентиляторна установка 5. При цьому вихідне вікно вентиляторної установки 5 приєднується до виступаючого з платформи 4 кінця магістрального трубопроводу 1. Після цього вентиляторна установка 5 з'єднується з електричною мережею і за допомогою пульта керування (не показано) приводиться в дію. Після закінчення вентилювання всі операції по розбиранню переносного пристрою, для його подальшого використання у другому місці, виконуються у зворотному порядку. При цьому стопорні гвинти 9 запобігають викручуванню магістрального трубопроводу 1 з муфти 2 при вийманні пристрою з насипу зерна зворотним обертанням, після закінчення процесу його вентилювання. Таким чином, корисна модель переносного пристрою для активного вентилювання зерна забезпечує зменшення кількості комплектуючого обладнання і його здешевлення, скорочення часу на його налагодження та обслуговування, а також спрощення процесу підготовки пристрою до роботи. Досягається це за рахунок використання закріпленої на вентиляційній частині повітроводу гвинтової поверхні, яка разом з ручками створює ручний коловорот-бурав. Таке виконання дає можливість вручну заглиблювати вентиляційний пристрій на необхідну глибину продування та виключає необхідність у використанні вібратора, та пов'язаними із ним додатковими операціями під час виконання технологічного процесу. Запропоноване рішення прийнятне для промислового використання, зокрема на фермерських та у невеликих господарствах. В інших джерелах інформації конструкції переносного пристрою для активного вентилювання з аналогічними ознаками авторами не виявлені, тому просимо надати даному рішенню правовий захист. Джерела інформації: 1. Вобликов Е.М., Буханцов В.А., Маратов Б.К., Прокопец А.С. Послеуборочная обработка и хранение зерна. - Ростов н/Д: издательский центр "Март", 2001. - 240 с. 2. Павловский Г.Т., Птицын С.Д. Очистка, сушка и активное вентилирование зерна. - М.: Высшая школа, 1972. - 256 с. 3. Мельник Б.Е. Активное вентилирование зерна: Справочник. - М.: Агропромиздат, 1986. 159 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Переносний пристрій для активного вентилювання зерна, що включає суцільну магістральну і перфоровану вентиляційну частини трубчастого повітроводу, з'єднаних між собою муфтою, та вентиляторну установку з пультом керування, встановлених на платформі, який відрізняється тим, що вентиляційна частина повітроводу забезпечена гвинтовою поверхнею, жорстко з'єднаною з нею, а платформа та муфта забезпечені ручками, які разом з гвинтовою поверхнею створюють ручний коловорот-бурав. 2 UA 71492 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
