Переносний пристрій активного вентилювання зерна

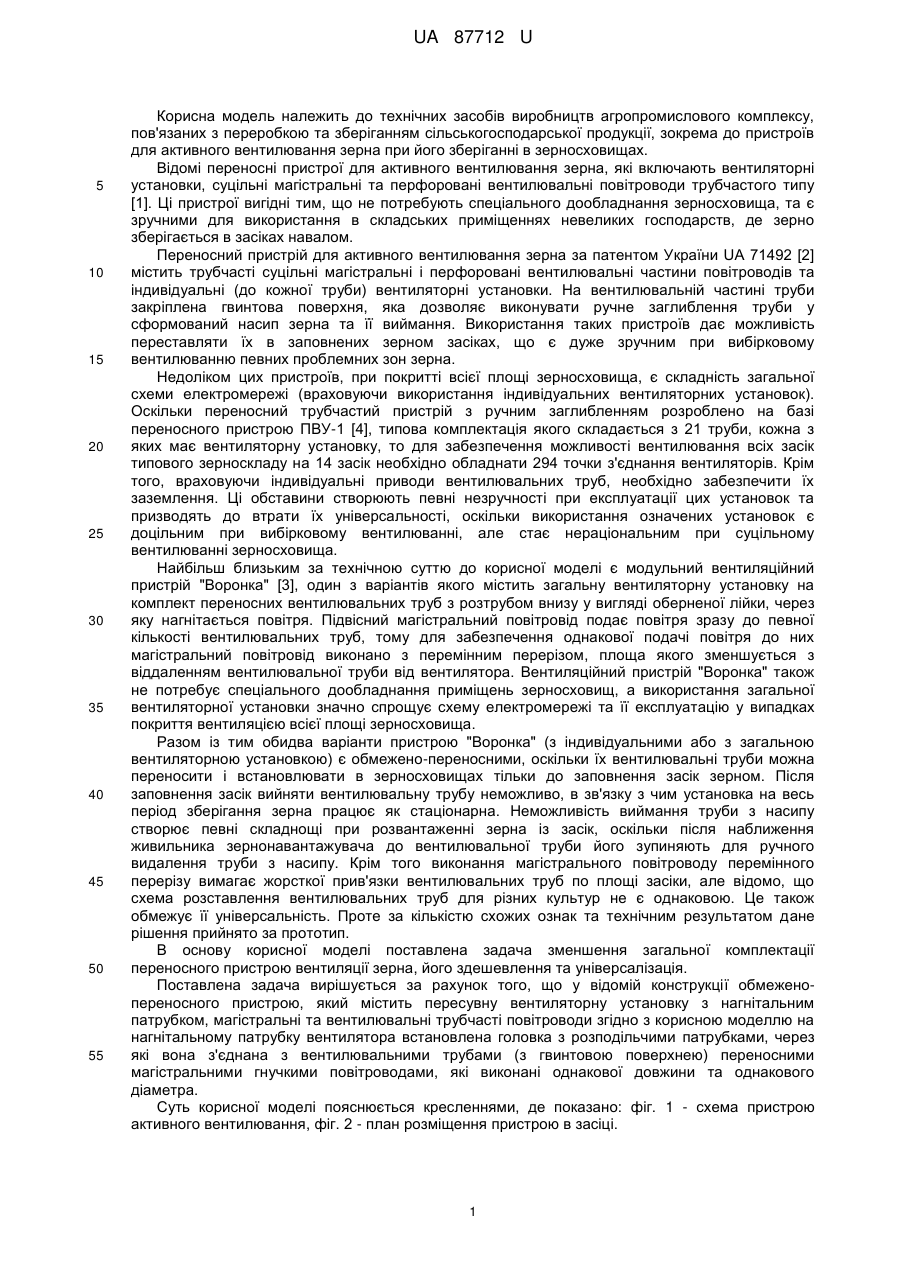

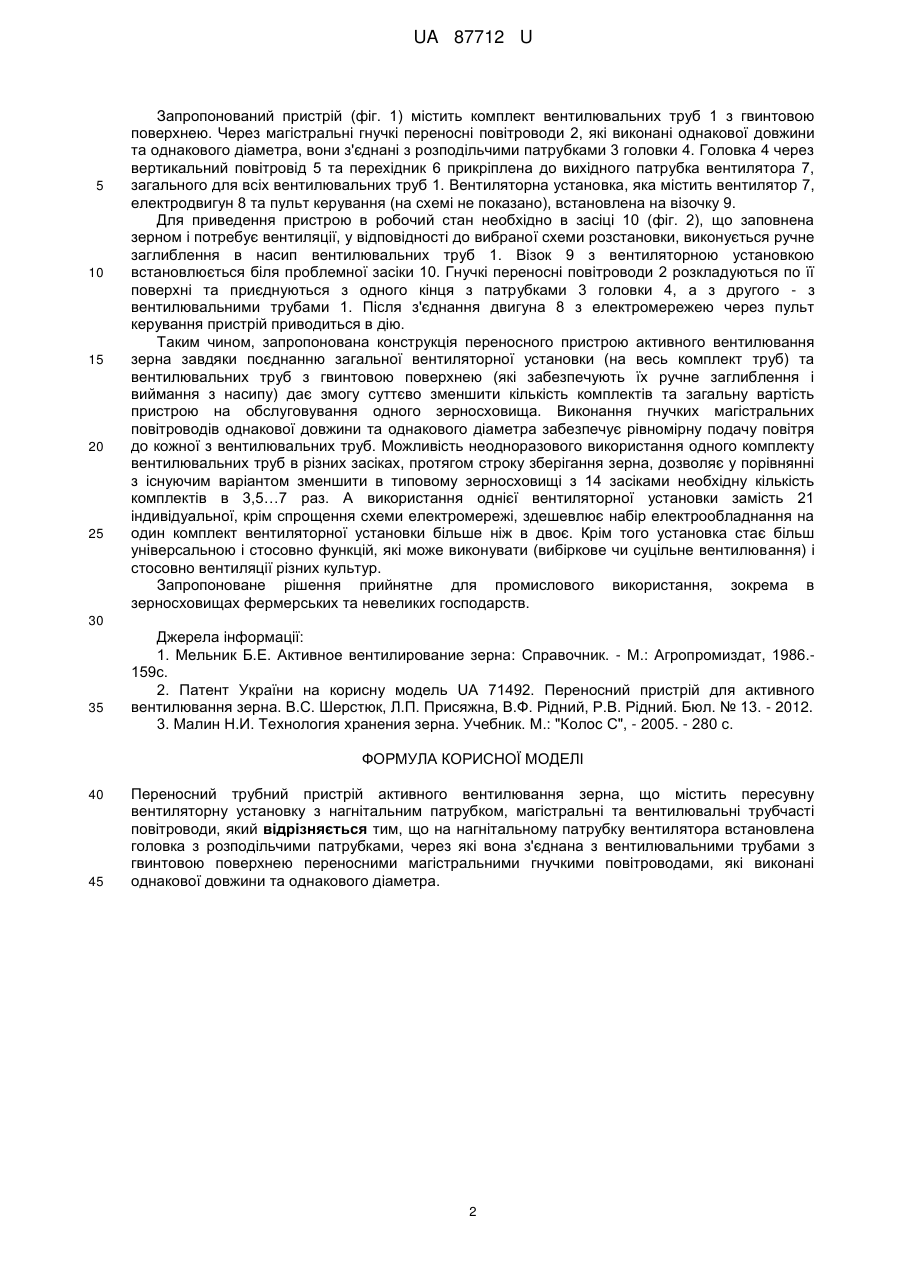

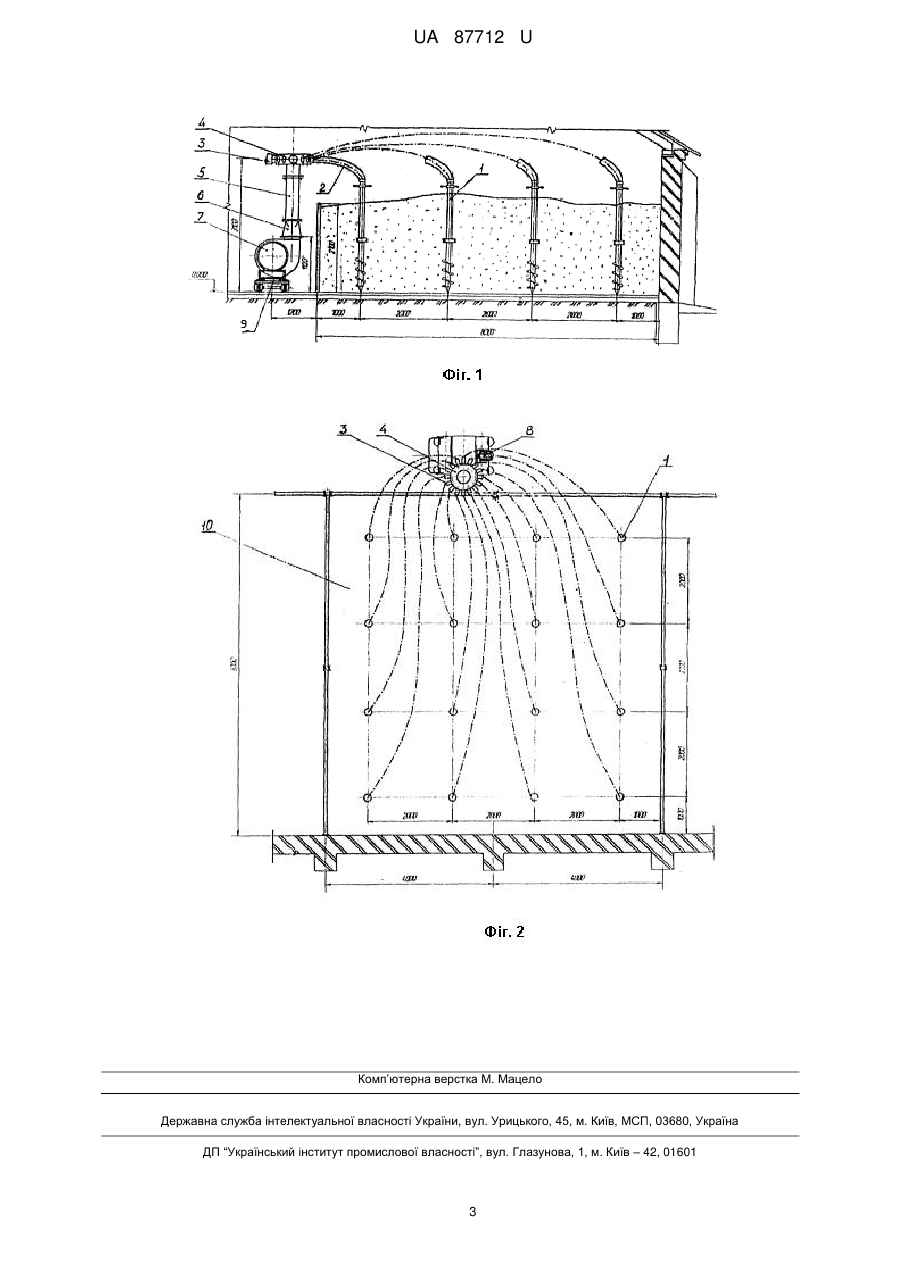

Реферат: Переносний трубний пристрій активного вентилювання зерна містить пересувну вентиляторну установку з нагнітальним патрубком, магістральні та вентилювальні трубчасті повітроводи. На нагнітальному патрубку вентилятора встановлена головка з розподільчими патрубками, через які вона з'єднана з вентилювальними трубами з гвинтовою поверхнею переносними магістральними гнучкими повітроводами, які виконані однакової довжини та однакового діаметра. UA 87712 U (12) UA 87712 U UA 87712 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до технічних засобів виробництв агропромислового комплексу, пов'язаних з переробкою та зберіганням сільськогосподарської продукції, зокрема до пристроїв для активного вентилювання зерна при його зберіганні в зерносховищах. Відомі переносні пристрої для активного вентилювання зерна, які включають вентиляторні установки, суцільні магістральні та перфоровані вентилювальні повітроводи трубчастого типу [1]. Ці пристрої вигідні тим, що не потребують спеціального дообладнання зерносховища, та є зручними для використання в складських приміщеннях невеликих господарств, де зерно зберігається в засіках навалом. Переносний пристрій для активного вентилювання зерна за патентом України UA 71492 [2] містить трубчасті суцільні магістральні і перфоровані вентилювальні частини повітроводів та індивідуальні (до кожної труби) вентиляторні установки. На вентилювальній частині труби закріплена гвинтова поверхня, яка дозволяє виконувати ручне заглиблення труби у сформований насип зерна та її виймання. Використання таких пристроїв дає можливість переставляти їх в заповнених зерном засіках, що є дуже зручним при вибірковому вентилюванню певних проблемних зон зерна. Недоліком цих пристроїв, при покритті всієї площі зерносховища, є складність загальної схеми електромережі (враховуючи використання індивідуальних вентиляторних установок). Оскільки переносний трубчастий пристрій з ручним заглибленням розроблено на базі переносного пристрою ПВУ-1 [4], типова комплектація якого складається з 21 труби, кожна з яких має вентиляторну установку, то для забезпечення можливості вентилювання всіх засік типового зерноскладу на 14 засік необхідно обладнати 294 точки з'єднання вентиляторів. Крім того, враховуючи індивідуальні приводи вентилювальних труб, необхідно забезпечити їх заземлення. Ці обставини створюють певні незручності при експлуатації цих установок та призводять до втрати їх універсальності, оскільки використання означених установок є доцільним при вибірковому вентилюванні, але стає нераціональним при суцільному вентилюванні зерносховища. Найбільш близьким за технічною суттю до корисної моделі є модульний вентиляційний пристрій "Воронка" [3], один з варіантів якого містить загальну вентиляторну установку на комплект переносних вентилювальних труб з розтрубом внизу у вигляді оберненої лійки, через яку нагнітається повітря. Підвісний магістральний повітровід подає повітря зразу до певної кількості вентилювальних труб, тому для забезпечення однакової подачі повітря до них магістральний повітровід виконано з перемінним перерізом, площа якого зменшується з віддаленням вентилювальної труби від вентилятора. Вентиляційний пристрій "Воронка" також не потребує спеціального дообладнання приміщень зерносховищ, а використання загальної вентиляторної установки значно спрощує схему електромережі та її експлуатацію у випадках покриття вентиляцією всієї площі зерносховища. Разом із тим обидва варіанти пристрою "Воронка" (з індивідуальними або з загальною вентиляторною установкою) є обмежено-переносними, оскільки їх вентилювальні труби можна переносити і встановлювати в зерносховищах тільки до заповнення засік зерном. Після заповнення засік вийняти вентилювальну трубу неможливо, в зв'язку з чим установка на весь період зберігання зерна працює як стаціонарна. Неможливість виймання труби з насипу створює певні складнощі при розвантаженні зерна із засік, оскільки після наближення живильника зернонавантажувача до вентилювальної труби його зупиняють для ручного видалення труби з насипу. Крім того виконання магістрального повітроводу перемінного перерізу вимагає жорсткої прив'язки вентилювальних труб по площі засіки, але відомо, що схема розставлення вентилювальних труб для різних культур не є однаковою. Це також обмежує її універсальність. Проте за кількістю схожих ознак та технічним результатом дане рішення прийнято за прототип. В основу корисної моделі поставлена задача зменшення загальної комплектації переносного пристрою вентиляції зерна, його здешевлення та універсалізація. Поставлена задача вирішується за рахунок того, що у відомій конструкції обмеженопереносного пристрою, який містить пересувну вентиляторну установку з нагнітальним патрубком, магістральні та вентилювальні трубчасті повітроводи згідно з корисною моделлю на нагнітальному патрубку вентилятора встановлена головка з розподільчими патрубками, через які вона з'єднана з вентилювальними трубами (з гвинтовою поверхнею) переносними магістральними гнучкими повітроводами, які виконані однакової довжини та однакового діаметра. Суть корисної моделі пояснюється кресленнями, де показано: фіг. 1 - схема пристрою активного вентилювання, фіг. 2 - план розміщення пристрою в засіці. 1 UA 87712 U 5 10 15 20 25 Запропонований пристрій (фіг. 1) містить комплект вентилювальних труб 1 з гвинтовою поверхнею. Через магістральні гнучкі переносні повітроводи 2, які виконані однакової довжини та однакового діаметра, вони з'єднані з розподільчими патрубками 3 головки 4. Головка 4 через вертикальний повітровід 5 та перехідник 6 прикріплена до вихідного патрубка вентилятора 7, загального для всіх вентилювальних труб 1. Вентиляторна установка, яка містить вентилятор 7, електродвигун 8 та пульт керування (на схемі не показано), встановлена на візочку 9. Для приведення пристрою в робочий стан необхідно в засіці 10 (фіг. 2), що заповнена зерном і потребує вентиляції, у відповідності до вибраної схеми розстановки, виконується ручне заглиблення в насип вентилювальних труб 1. Візок 9 з вентиляторною установкою встановлюється біля проблемної засіки 10. Гнучкі переносні повітроводи 2 розкладуються по її поверхні та приєднуються з одного кінця з патрубками 3 головки 4, а з другого - з вентилювальними трубами 1. Після з'єднання двигуна 8 з електромережею через пульт керування пристрій приводиться в дію. Таким чином, запропонована конструкція переносного пристрою активного вентилювання зерна завдяки поєднанню загальної вентиляторної установки (на весь комплект труб) та вентилювальних труб з гвинтовою поверхнею (які забезпечують їх ручне заглиблення і виймання з насипу) дає змогу суттєво зменшити кількість комплектів та загальну вартість пристрою на обслуговування одного зерносховища. Виконання гнучких магістральних повітроводів однакової довжини та однакового діаметра забезпечує рівномірну подачу повітря до кожної з вентилювальних труб. Можливість неодноразового використання одного комплекту вентилювальних труб в різних засіках, протягом строку зберігання зерна, дозволяє у порівнянні з існуючим варіантом зменшити в типовому зерносховищі з 14 засіками необхідну кількість комплектів в 3,5…7 раз. А використання однієї вентиляторної установки замість 21 індивідуальної, крім спрощення схеми електромережі, здешевлює набір електрообладнання на один комплект вентиляторної установки більше ніж в двоє. Крім того установка стає більш універсальною і стосовно функцій, які може виконувати (вибіркове чи суцільне вентилювання) і стосовно вентиляції різних культур. Запропоноване рішення прийнятне для промислового використання, зокрема в зерносховищах фермерських та невеликих господарств. 30 35 Джерела інформації: 1. Мельник Б.Е. Активное вентилирование зерна: Справочник. - Μ.: Агропромиздат, 1986.159с. 2. Патент України на корисну модель UA 71492. Переносний пристрій для активного вентилювання зерна. B.C. Шерстюк, Л.П. Присяжна, В.Ф. Рідний, Р.В. Рідний. Бюл. № 13. - 2012. 3. Малин Н.И. Технология хранения зерна. Учебник. Μ.: "Колос С", - 2005. - 280 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Переносний трубний пристрій активного вентилювання зерна, що містить пересувну вентиляторну установку з нагнітальним патрубком, магістральні та вентилювальні трубчасті повітроводи, який відрізняється тим, що на нагнітальному патрубку вентилятора встановлена головка з розподільчими патрубками, через які вона з'єднана з вентилювальними трубами з гвинтовою поверхнею переносними магістральними гнучкими повітроводами, які виконані однакової довжини та однакового діаметра. 2 UA 87712 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
