Автоклав для корозійних досліджень матеріалів у агресивних середовищах

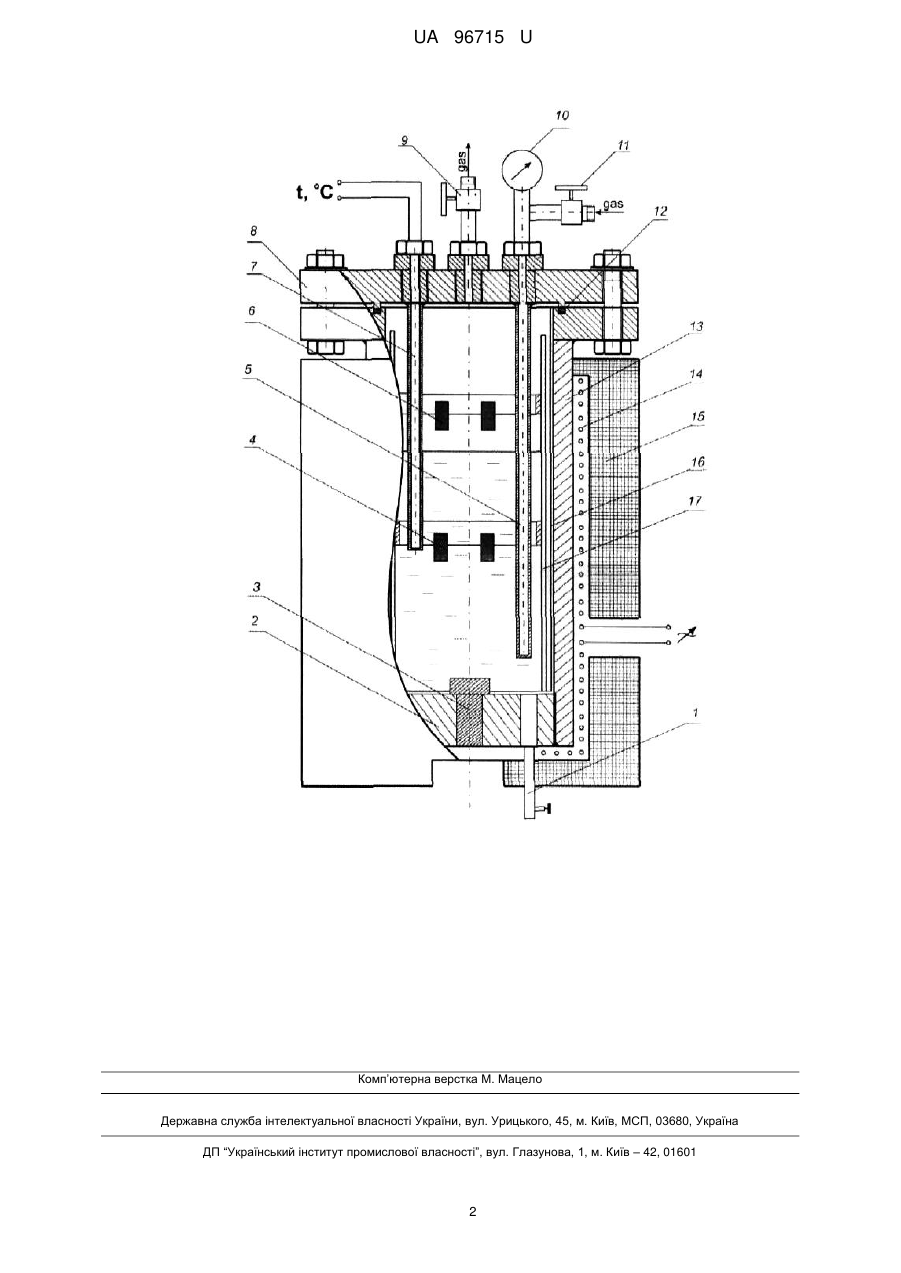

Реферат: Автоклав для корозійних досліджень матеріалів у агресивних середовищах рідинної та парогазової фазах за підвищених температур та тисків містить корпус, покришку, нагрівник, термопару, манометр, пульт управління автоклавною установкою, трубки підводу та відводу робочих газів, розчинів та стояк, на якому розміщені досліджувані зразки. Збільшено герметичність днища корпусу за рахунок відсутності мішалки та підвищення протикорозійного захисту внутрішньої поверхні автоклава; для усунення агресивного впливу корозійного середовища внутрішня частина автоклаву захищена двокомпонентною фарбою INTRLINE 994 (хімічно стійке фенол-епоксидне покриття), це підвищує корозійну тривкість деталей автоклавної установки у сірководневих та вуглекислотних середовищах. UA 96715 U (54) АВТОКЛАВ ДЛЯ КОРОЗІЙНИХ ДОСЛІДЖЕНЬ МАТЕРІАЛІВ У АГРЕСИВНИХ СЕРЕДОВИЩАХ UA 96715 U UA 96715 U 5 10 15 20 25 30 35 Корисна модель належить до випробувальної техніки, призначена для корозійних випробувань матеріалів в агресивних середовищах рідинної та парогазової фази при температурах від 298°К до 393°К, тиску до 5 МПа. Найбільш близькою за технічною суттю до пропонованої корисної моделі є автоклавна установка для випробування конструкційних матеріалів на корозійну тривкість при підвищених температурах (до 373°К) та тисках (до 2 МРа) [1], яка містить посудину високого тиску, що являє собою корпус-циліндр, закритий зверху покришкою. Через покришку всередину посудини введено термопару, манометр та трубки для підводу-відводу робочого газу. Навколо корпуса розташований нагрівний елемент з теплоізолятором. Дослідження матеріалів на корозійну тривкість проводять у рідинній та газовій фазі. Трубки для дегазації рідини та зливу відпрацьованого розчину розміщені на корпусі автоклава, тим самим забезпечується зменшення операцій для запуску та усуваються можливі розгерметизації у вузлах з'єднання трубок. В основу корисної моделі поставлена задача - розробити автоклавну установку, яка дозволяє проводити дослідження зразків-матеріалів одночасно у рідинній та парогазовій фазах робочого середовища за вищих параметрів (тиск, температура). Поставлена задача вирішується тим, що в автоклаві для корозійних досліджень матеріалів, який містить корпус, покришку, нагрівник, термопару, манометр, пульт управління автоклавною установкою, трубки підводу та відводу робочих газів, розчинів та стояк, на якому розміщені досліджувані зразки, згідно з корисною моделлю, зростають параметри досліджень (тиск до 5 МПа, температура до 373°К) внаслідок збільшення герметичності днища корпусу за рахунок відсутності мішалки та підвищення протикорозійного захисту внутрішньої поверхні автоклава. Для електроізоляції зразків від металевих частин автоклава на внутрішню поверхню корпусу, покришки, термопари, та на усі поверхні стояка нанесено двокомпонентну фарбу INTRLINE 994 (хімічно стійке фенол - епоксидне покриття). Цe підвищує корозійну тривкість деталей автоклавної установки за присутності агресивних газів, зокрема H2S і СО2. Корпус автоклава та покришку виготовлено із сталей, стійких до корозійного розтріскування під напруженням та внутрішнього водневого розтріскування. Суть корисної моделі пояснює креслення. На кресленні зображено автоклавну установку для корозійних випробувань: де 1 вентиль для відведення розчину; 2 - днище; 3 - заглушка; 4, 6 - зразки досліджуваних матеріалів; 5 дренажна грубка; 7 - трубка для введення термопари; 8 - покришка; 9 - вентиль для відведення газу; 10 - манометр; 11 - вентиль для подавання робочого газу; 12 - фторопластове ущільнення; 13 - корпус; 14 - нагрівник; 15 - термоізолятор; 16 - хімічно стійке фенол-епоксидне покриття (двохкомпонентна фарба INTRLINE 994) 17 - стояк для кріплення зразків. Установка працює наступним чином: під час експериментів внутрішній об'єм автоклава заповнюється на 30…70 % рідиною, зразки досліджуваних матеріалів закріплюються на підвісках до стояка та знаходяться одночасно у рідинній та парогазовій фазах робочого середовища за температури 293…373 К. тискові до 5 МПа. 40 Джерела інформації: 1. Патент України на корисну модель № 3638. Автоклав для корозійних досліджень матеріалів у агресивних середовищах/ О. Радкевич, Р. Юркевич, Л. Карвацький Г. Чумало, // Опублік. 27.10.2008. Бюл. № 20. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Автоклав для корозійних досліджень матеріалів у агресивних середовищах рідинної та парогазової фазах за підвищених температур та тисків, що містить корпус, покришку, нагрівник, термопару, манометр, пульт управління автоклавною установкою, трубки підводу та відводу робочих газів, розчинів та стояк, на якому розміщені досліджувані зразки, який відрізняється тим, що збільшено герметичність днища корпусу за рахунок відсутності мішалки та підвищення протикорозійного захисту внутрішньої поверхні автоклава; для усунення агресивного впливу корозійного середовища внутрішня частина автоклаву захищена двокомпонентною фарбою INTRLINE 994 (хімічно стійке фенол-епоксидне покриття), це підвищує корозійну тривкість деталей автоклавної установки у сірководневих та вуглекислотних середовищах. 1 UA 96715 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
