Біоенергокомплекс

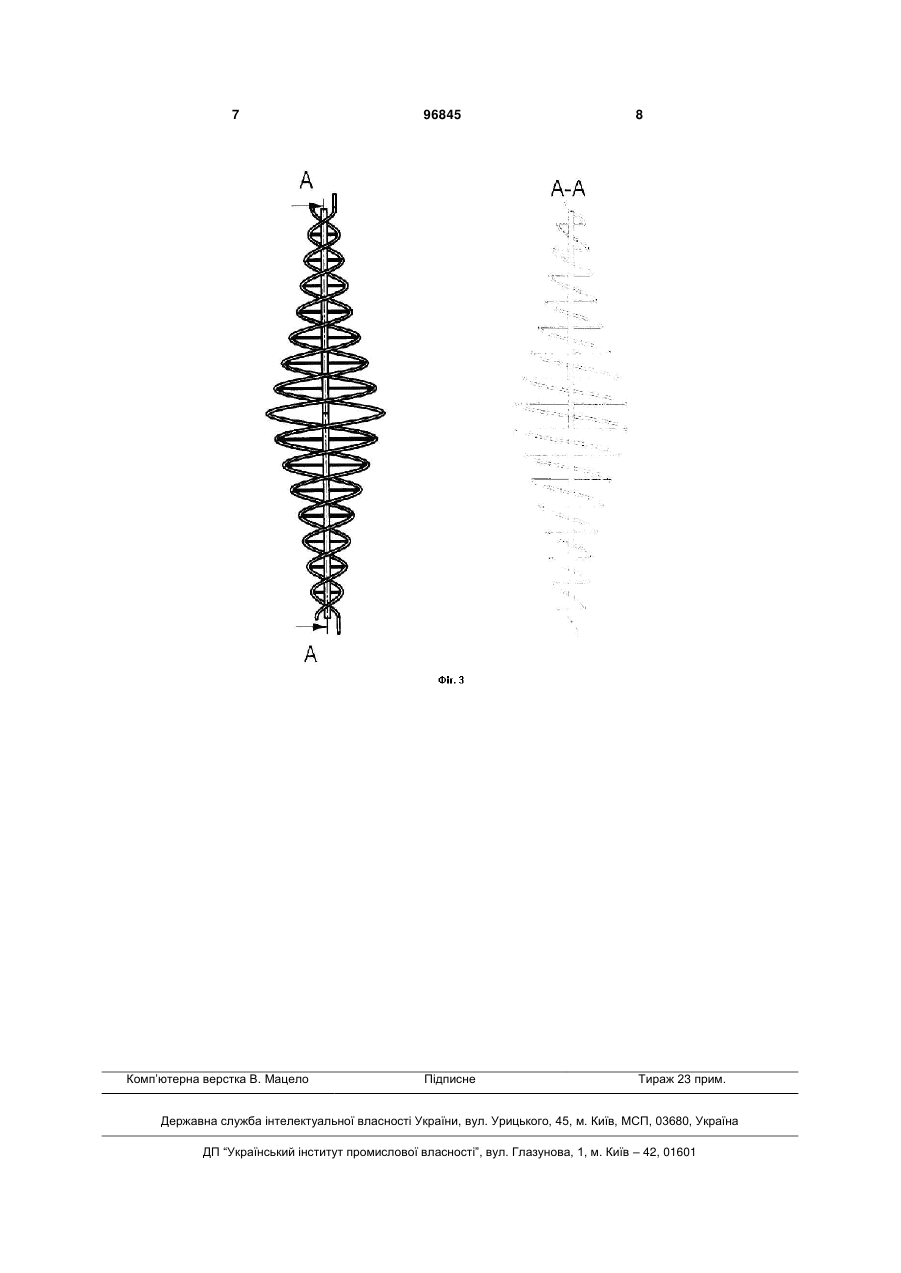

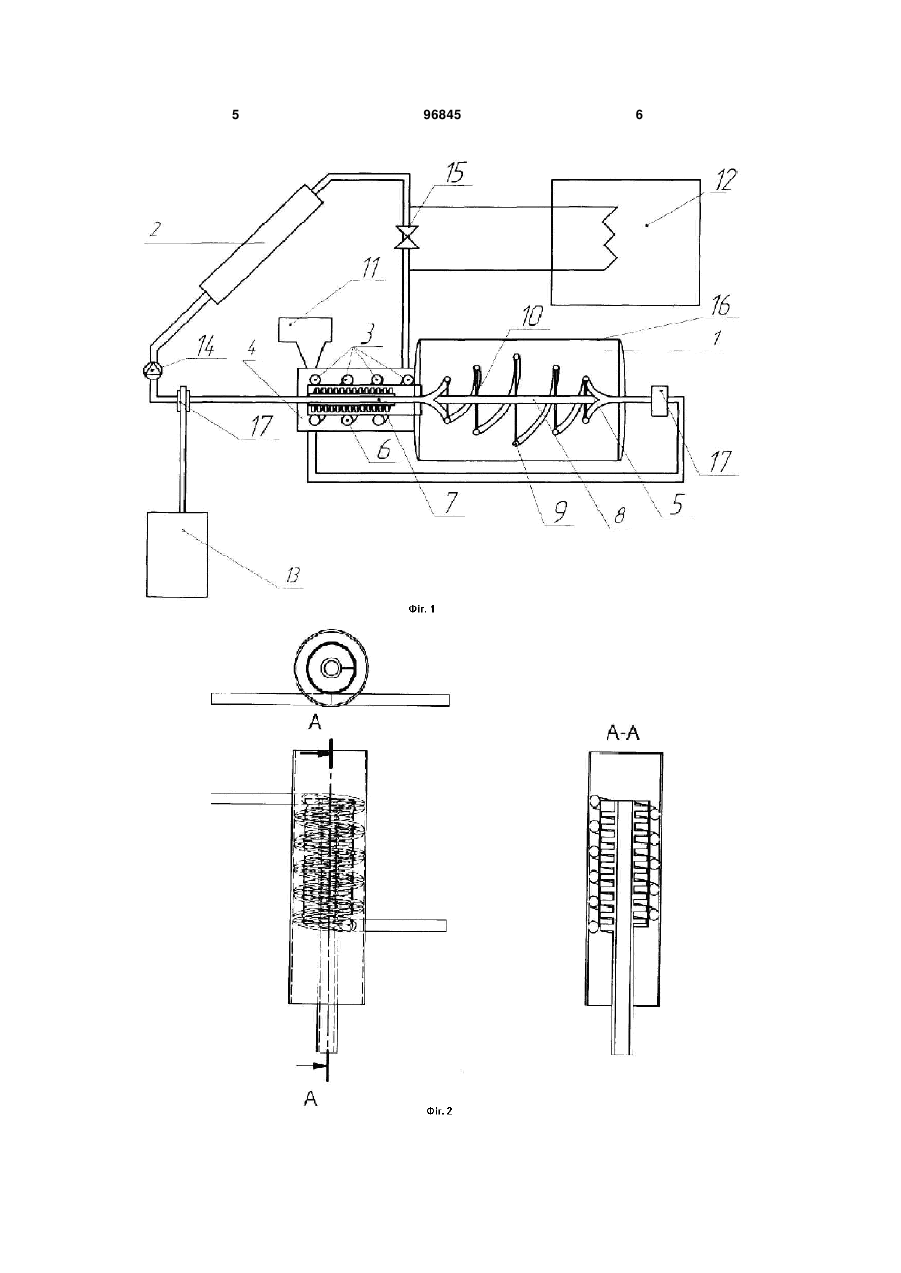

Біоенергокомплекс, який містить геліоколектор, збірник стоків та відходів, що з'єднаний з вузлом завантаження, пристрій для підігріву та перемішування, який з'єднаний жорстко зі шнековим насосом з пустотілим валом, працюючий від одного приводу, реактор-ферментатор, який відрізняється тим, що вузол завантаження виконаний у вигляді каналу, ззовні якого розташовані змійовикові трубопроводи для теплоносія, всередині якого знаходяться шнековий насос з пустотілим валом для циркулювання теплоносія, а пристрій для підігріву та перемішування виконаний у вигляді подвійної спіралі з теплопроводів, які закріплені на осьовій рамі за допомогою металевих спиць. (19) (21) a201004592 (22) 19.04.2010 (24) 12.12.2011 (46) 12.12.2011, Бюл.№ 23, 2011 р. (72) КОЗУБ ОЛЕКСАНДР ЮРІЙОВИЧ, ТРОФИМЕНКО АНАТОЛІЙ ВАСИЛЬОВИЧ (73) КОЗУБ ОЛЕКСАНДР ЮРІЙОВИЧ, ТРОФИМЕНКО АНАТОЛІЙ ВАСИЛЬОВИЧ (56) SU 1468872, A1, 30.03.1989 SU 1692951, A1, 23.11.1991 SU 1745707, A1, 07.07.1992 RU 2284967, C1, 10.10.2006 KZ 18526, A, 15.06.2007 3 бопроводи для теплоносія, всередині якого знаходяться шнековий насос з пустотілим валом, через який циркулює теплоносій, а пристрій для підігріву та перемішування виконаний у вигляді подвійної спіралі з теплопроводів, які закріплені на осьової рамі за допомогою металевих спиць. Перевагою заявленого біоенергокомплексу є те, що змійовикові трубопроводи для теплоносія, які розташовані в каналі вузла завантаження забезпечують ефективне використання теплового потенціалу геліоколектора, як джерела тепла, завдяки попередньому підігріву сировини, яка завантажується, забезпечити високотемпературний нагрів сировини на вході в реактор-ферментатор, уникнути значних коливань температури у самому реакторі-ферментаторі. Використання пристрою для підігріву та перемішування, виконаного у вигляді подвійної спіралі з теплопроводів, які закріплені на осьової рамі за допомогою металевих спиць, забезпечує рівномірний підігрів сировини в усьому робочому об'єму реактора-ферментатора, та його перемішування з меншими витратами енергії. А також дозволяє уникнути порушення статичних умов ферментації при завантаженні завдяки вузлу завантаження, який є гідравлічним і тепловім затвором. Ці дві переваги: змійовикові трубопроводи для теплоносія в каналі вузла завантаження і пристрій для підігріву та перемішування, виконаний у вигляді подвійної спіралі з теплопроводів, які закріплені на осьової рамі за допомогою металевих спиць дають можливість зменшити енерговитрати на підтримку необхідних умов ферментації і підвищену продуктивність та ефективність біоенергокомплексу. При забезпеченні тепловою ізоляцією такий біоенергокомплекс дозволяє використовувати в основі реактора-ферментатора стандартної цистерни, що значно зменшує капіталовкладення у будівництво комплексу, та створює перспективу розробки мобільних систем малого та середнього робочих об'ємів. Біоенергокомплекс показано на Фіг.1 загальний вигляд; Фіг. 2 - вузол завантаження; Фіг. 3 пристрій для підігріву і перемішування. Біоенергокомплекс містить збірник відходів (11), що з'єднаний з вузлом завантаження (4), який містить шнековий насос з пустотілим валом (7), у валу рухається теплоносій; зовнішні канали (6) у 96845 4 вигляді змійовика навколо камери завантаження, пристрій для підігріву і перемішування, що включає канали для теплоносія (9) у вигляді подвійної спіралі навколо осьової рами (8), які закріплені на спицях (10), а сам пристрій для підігріву і перемішування (5), з'єднаний з валом шнекового насосу (7), реактор-ферментатор (1), бак-акумулятор тепла (12), електричний привід (13), геліоколектор 2, циркуляційний насос (14), клапан (15), теплоізоляція (16), вузли з'єднання теплопроводів (рухомих і нерухомих) (17). Біоенергокомплекс працює наступним чином. Сировина з продуктів життєдіяльності тварин або птиці за допомогою гідророзмиву потрапляє у збірник (11). Зі збірника (11) субстрат потрапляє до вузла завантаження (4), де завдяки руху у просторі між нагрітою зовнішніми каналами (6) стінкою каналу завантаження, та нагрітим з середини пустотілого валу шнекового насосу (7), нагрівається до потрібної високої температури. З вузла (4) підігрітий субстрат потрапляє до реактора ферментатора (1), де відбувається процес анаеробної переробки субстрату з виділенням біогазу. Необхідні умови анаеробної переробки субстрату підтримуються завдяки пристрою для підігріву та перемішування (5), який має форму подвійної спіралі з трубопроводів для теплоносія (9), які закріплені на осьовій рамі (8) спицями (10). Для забезпечення стабільності підводу тепла біоенергокомплекс має бак-акумулятор тепла (12). Спрощення схеми приводу завантаження та перемішування досягається завдяки з'єднанню пристрою (5) та вузла (4) у єдину жорстку конструкцію з одним приводом (13). З урахуванням частоти завантаження та перемішування така схема дає суттєву економію енергії та капіталовкладень, а також спрощує обслуговування усього комплексу. За необхідності, завдяки вузлам (17) можна змінити джерело забезпечення тепла не торкаючись самої установки. Самі трубопроводи для теплоносія (3), (9) можуть бути виконані з різних матеріалів та мати оребрення. Джерела інформації 1. Авторское свидетельство СССР № 1745707, МКИ С02F11/04. Бюл.№25, 07.07.92. 2. Авторское свидетельство СССР № 1692951, МКИ С02F3/28, 11/04. Бюл.№43, 23.11.91. 3. Авторское свидетельство СССР № 1468872 - прототип. МКИ С02F11/04. Бюл.№12, 30.03.89. 5 96845 6 7 Комп’ютерна верстка В. Мацело 96845 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
