Спосіб з’єднання термопластичної поліетиленової труби із трубою з іншого полімерного чи не полімерного матеріалу та іншого діаметра

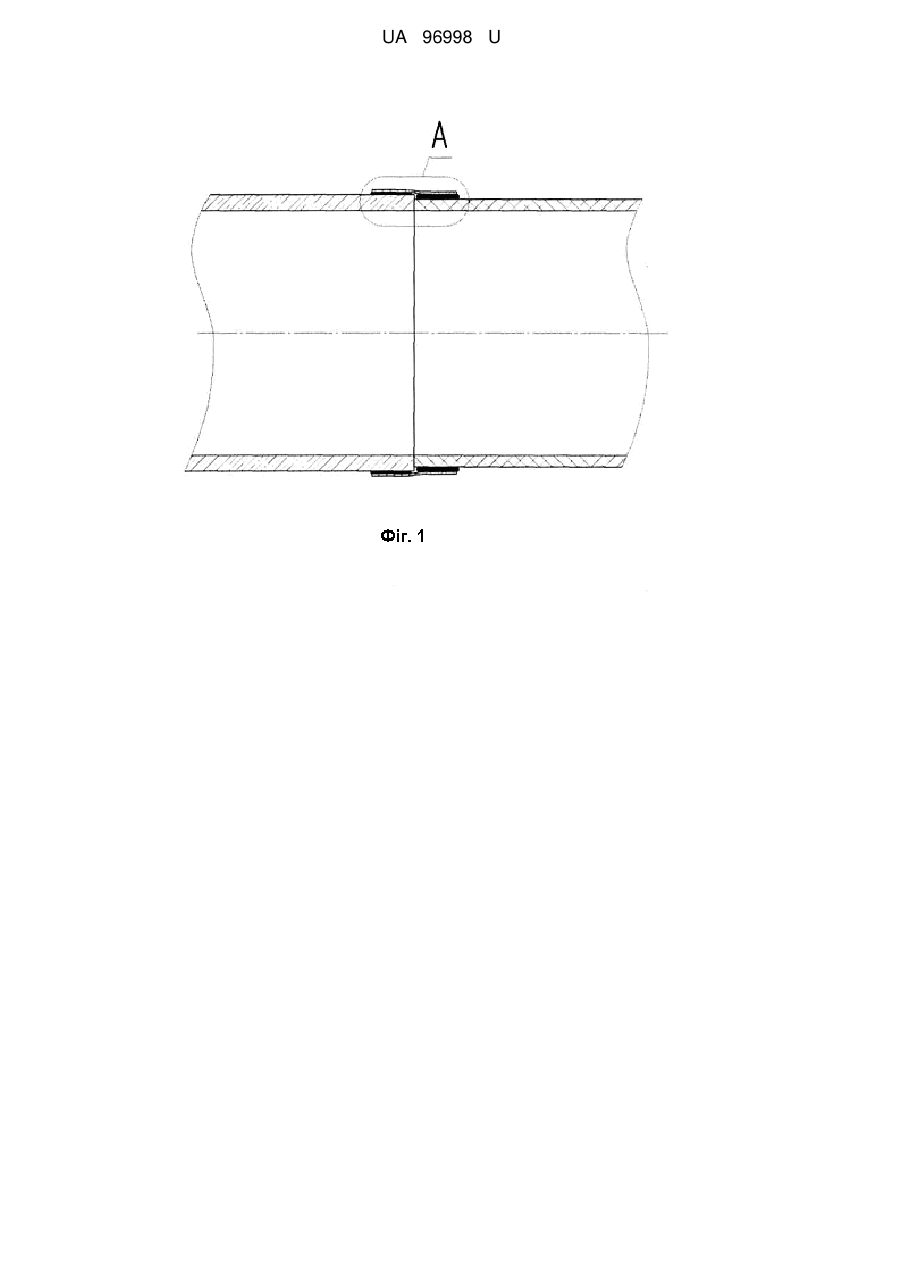

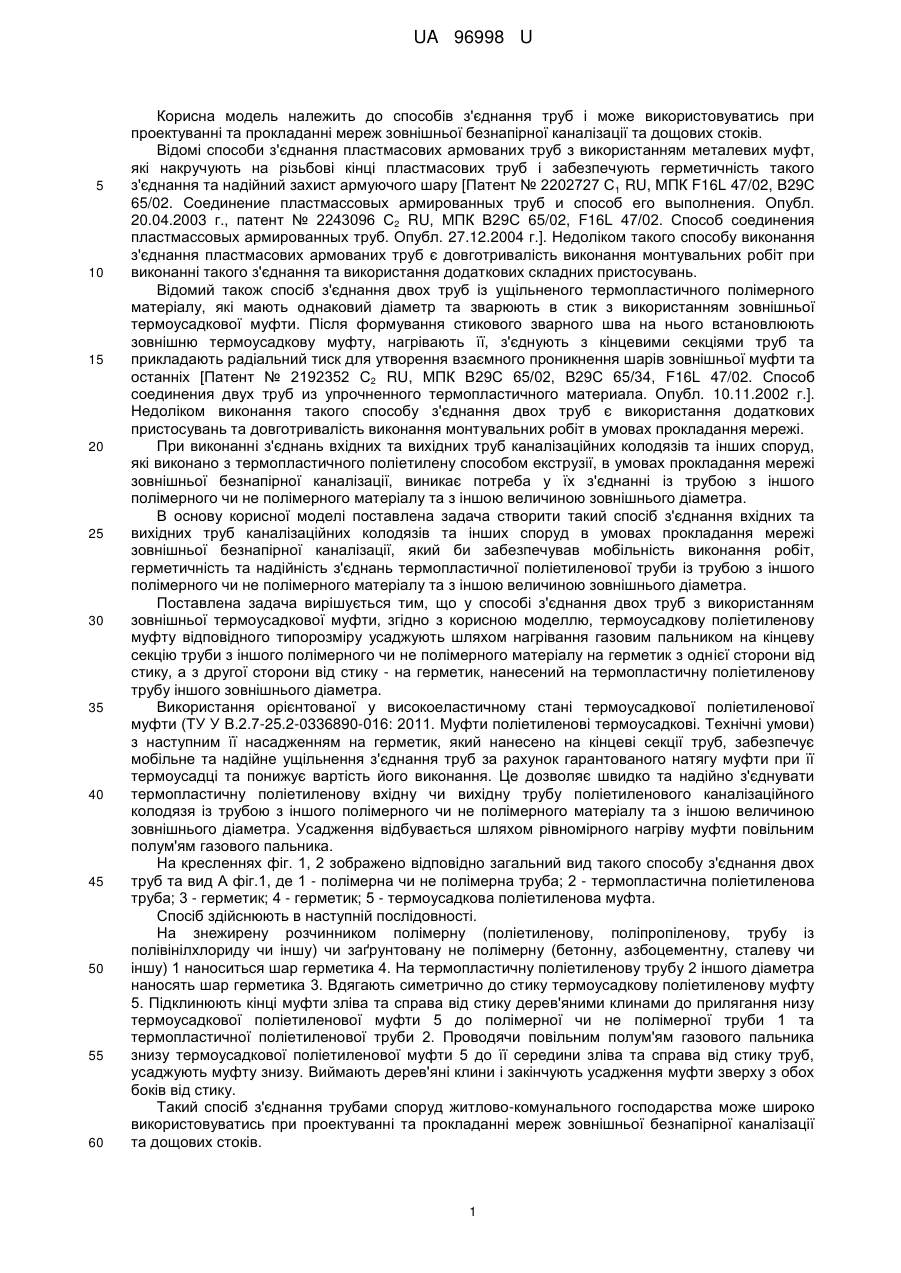

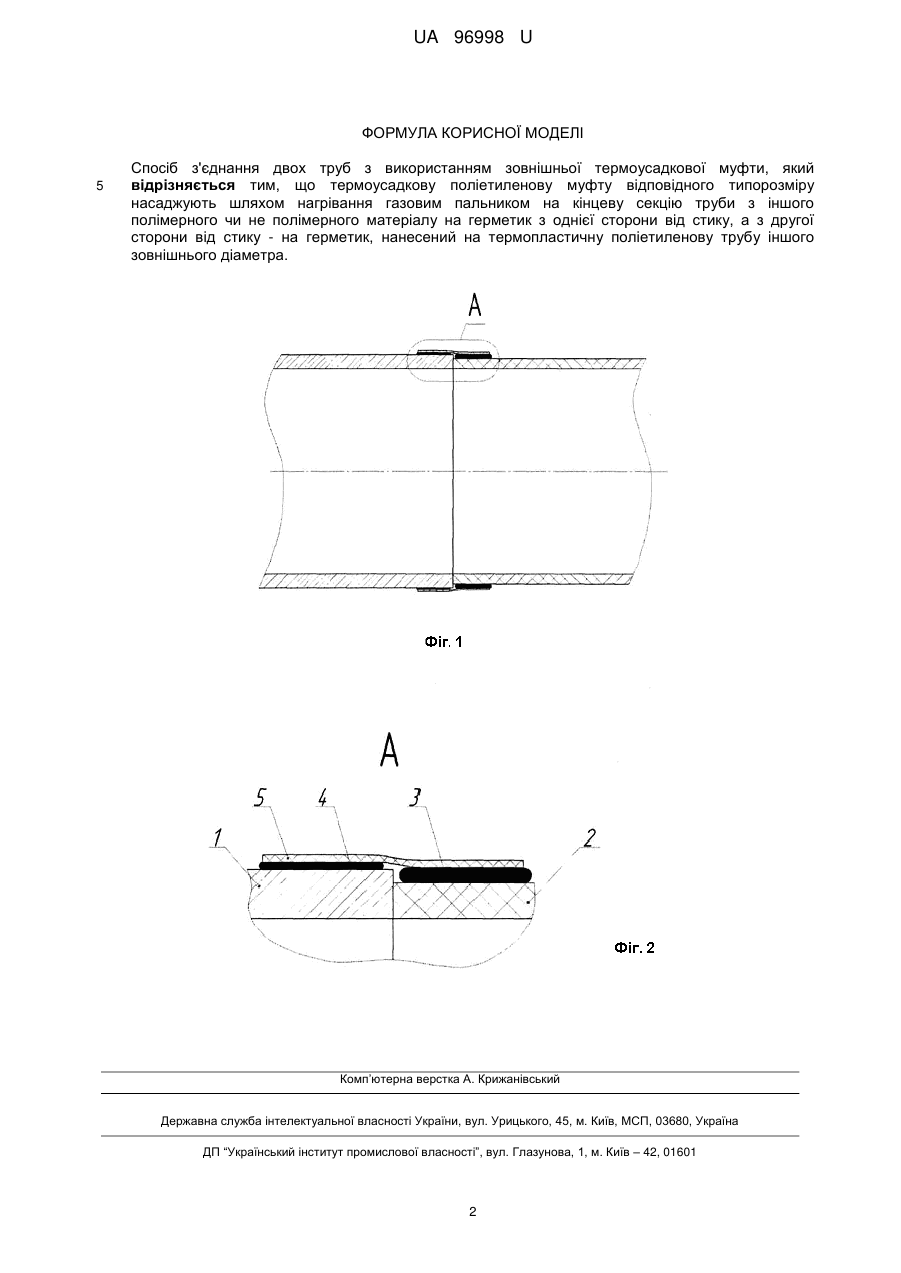

Реферат: Спосіб з'єднання двох труб здійснюють з використанням зовнішньої термоусадкової муфти. Термоусадкову поліетиленову муфту відповідного типорозміру насаджують шляхом нагрівання газовим пальником на кінцеву секцію труби з іншого полімерного чи не полімерного матеріалу на герметик з однієї сторони від стику, а з другої сторони від стику - на герметик, нанесений на термопластичну поліетиленову трубу іншого зовнішнього діаметра. UA 96998 U (54) СПОСІБ З'ЄДНАННЯ ТЕРМОПЛАСТИЧНОЇ ПОЛІЕТИЛЕНОВОЇ ТРУБИ ІЗ ТРУБОЮ З ІНШОГО ПОЛІМЕРНОГО ЧИ НЕ ПОЛІМЕРНОГО МАТЕРІАЛУ ТА ІНШОГО ДІАМЕТРА UA 96998 U UA 96998 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способів з'єднання труб і може використовуватись при проектуванні та прокладанні мереж зовнішньої безнапірної каналізації та дощових стоків. Відомі способи з'єднання пластмасових армованих труб з використанням металевих муфт, які накручують на різьбові кінці пластмасових труб і забезпечують герметичність такого з'єднання та надійний захист армуючого шару [Патент № 2202727 С1 RU, МПК F16L 47/02, В29С 65/02. Соединение пластмассовых армированных труб и способ его выполнения. Опубл. 20.04.2003 г., патент № 2243096 С2 RU, МПК В29С 65/02, F16L 47/02. Способ соединения пластмассовых армированных труб. Опубл. 27.12.2004 г.]. Недоліком такого способу виконання з'єднання пластмасових армованих труб є довготривалість виконання монтувальних робіт при виконанні такого з'єднання та використання додаткових складних пристосувань. Відомий також спосіб з'єднання двох труб із ущільненого термопластичного полімерного матеріалу, які мають однаковий діаметр та зварюють в стик з використанням зовнішньої термоусадкової муфти. Після формування стикового зварного шва на нього встановлюють зовнішню термоусадкову муфту, нагрівають її, з'єднують з кінцевими секціями труб та прикладають радіальний тиск для утворення взаємного проникнення шарів зовнішньої муфти та останніх [Патент № 2192352 С2 RU, МПК В29С 65/02, В29С 65/34, F16L 47/02. Способ соединения двух труб из упрочненного термопластичного материала. Опубл. 10.11.2002 г.]. Недоліком виконання такого способу з'єднання двох труб є використання додаткових пристосувань та довготривалість виконання монтувальних робіт в умовах прокладання мережі. При виконанні з'єднань вхідних та вихідних труб каналізаційних колодязів та інших споруд, які виконано з термопластичного поліетилену способом екструзії, в умовах прокладання мережі зовнішньої безнапірної каналізації, виникає потреба у їх з'єднанні із трубою з іншого полімерного чи не полімерного матеріалу та з іншою величиною зовнішнього діаметра. В основу корисної моделі поставлена задача створити такий спосіб з'єднання вхідних та вихідних труб каналізаційних колодязів та інших споруд в умовах прокладання мережі зовнішньої безнапірної каналізації, який би забезпечував мобільність виконання робіт, герметичність та надійність з'єднань термопластичної поліетиленової труби із трубою з іншого полімерного чи не полімерного матеріалу та з іншою величиною зовнішнього діаметра. Поставлена задача вирішується тим, що у способі з'єднання двох труб з використанням зовнішньої термоусадкової муфти, згідно з корисною моделлю, термоусадкову поліетиленову муфту відповідного типорозміру усаджують шляхом нагрівання газовим пальником на кінцеву секцію труби з іншого полімерного чи не полімерного матеріалу на герметик з однієї сторони від стику, а з другої сторони від стику - на герметик, нанесений на термопластичну поліетиленову трубу іншого зовнішнього діаметра. Використання орієнтованої у високоеластичному стані термоусадкової поліетиленової муфти (ТУ У В.2.7-25.2-0336890-016: 2011. Муфти поліетиленові термоусадкові. Технічні умови) з наступним її насадженням на герметик, який нанесено на кінцеві секції труб, забезпечує мобільне та надійне ущільнення з'єднання труб за рахунок гарантованого натягу муфти при її термоусадці та понижує вартість його виконання. Це дозволяє швидко та надійно з'єднувати термопластичну поліетиленову вхідну чи вихідну трубу поліетиленового каналізаційного колодязя із трубою з іншого полімерного чи не полімерного матеріалу та з іншою величиною зовнішнього діаметра. Усадження відбувається шляхом рівномірного нагріву муфти повільним полум'ям газового пальника. На кресленнях фіг. 1, 2 зображено відповідно загальний вид такого способу з'єднання двох труб та вид А фіг.1, де 1 - полімерна чи не полімерна труба; 2 - термопластична поліетиленова труба; 3 - герметик; 4 - герметик; 5 - термоусадкова поліетиленова муфта. Спосіб здійснюють в наступній послідовності. На знежирену розчинником полімерну (поліетиленову, поліпропіленову, трубу із полівінілхлориду чи іншу) чи заґрунтовану не полімерну (бетонну, азбоцементну, сталеву чи іншу) 1 наноситься шар герметика 4. На термопластичну поліетиленову трубу 2 іншого діаметра наносять шар герметика 3. Вдягають симетрично до стику термоусадкову поліетиленову муфту 5. Підклинюють кінці муфти зліва та справа від стику дерев'яними клинами до прилягання низу термоусадкової поліетиленової муфти 5 до полімерної чи не полімерної труби 1 та термопластичної поліетиленової труби 2. Проводячи повільним полум'ям газового пальника знизу термоусадкової поліетиленової муфти 5 до її середини зліва та справа від стику труб, усаджують муфту знизу. Виймають дерев'яні клини і закінчують усадження муфти зверху з обох боків від стику. Такий спосіб з'єднання трубами споруд житлово-комунального господарства може широко використовуватись при проектуванні та прокладанні мереж зовнішньої безнапірної каналізації та дощових стоків. 1 UA 96998 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб з'єднання двох труб з використанням зовнішньої термоусадкової муфти, який відрізняється тим, що термоусадкову поліетиленову муфту відповідного типорозміру насаджують шляхом нагрівання газовим пальником на кінцеву секцію труби з іншого полімерного чи не полімерного матеріалу на герметик з однієї сторони від стику, а з другої сторони від стику - на герметик, нанесений на термопластичну поліетиленову трубу іншого зовнішнього діаметра. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
