Спосіб з’єднання полімерної труби великого діаметра з профільованою стінкою

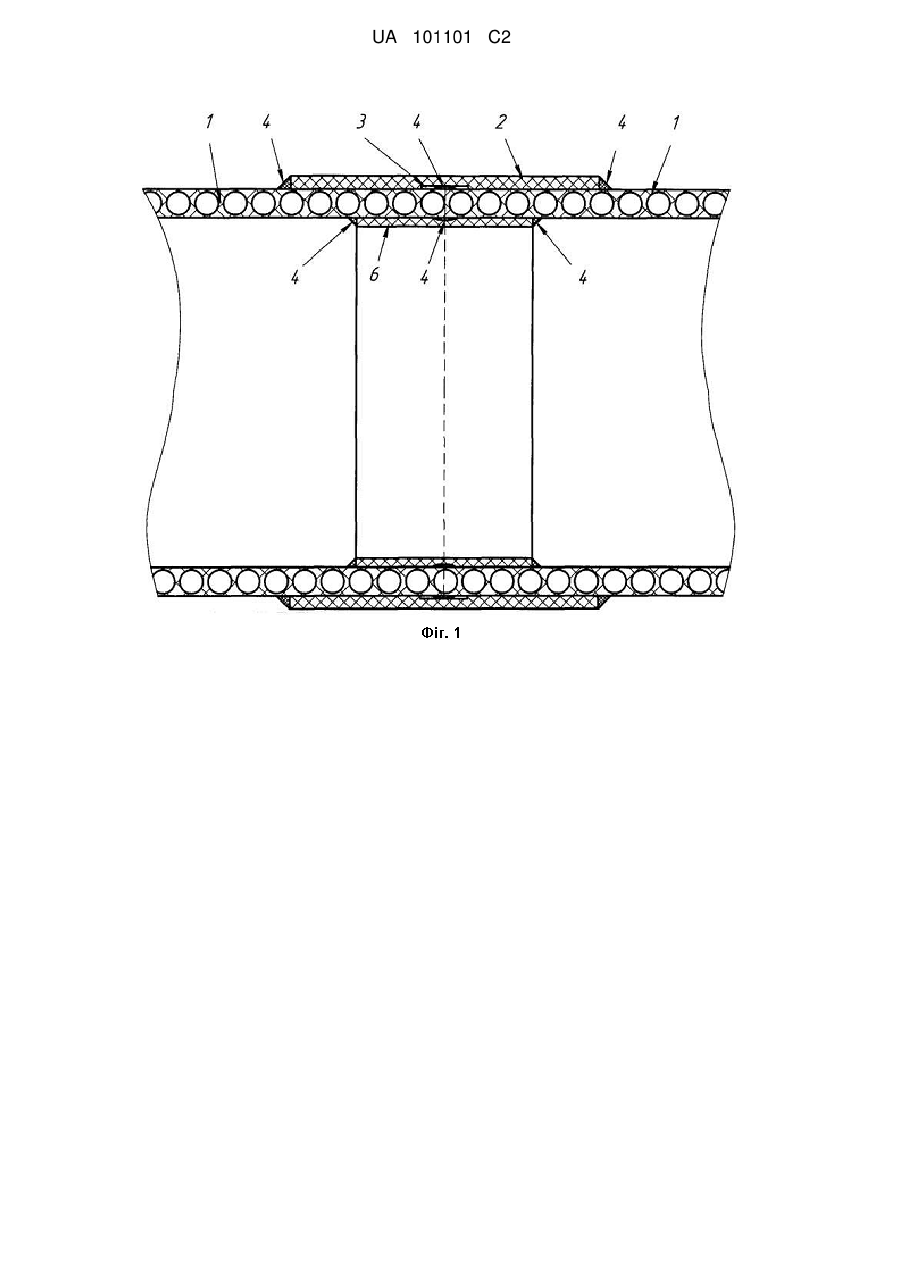

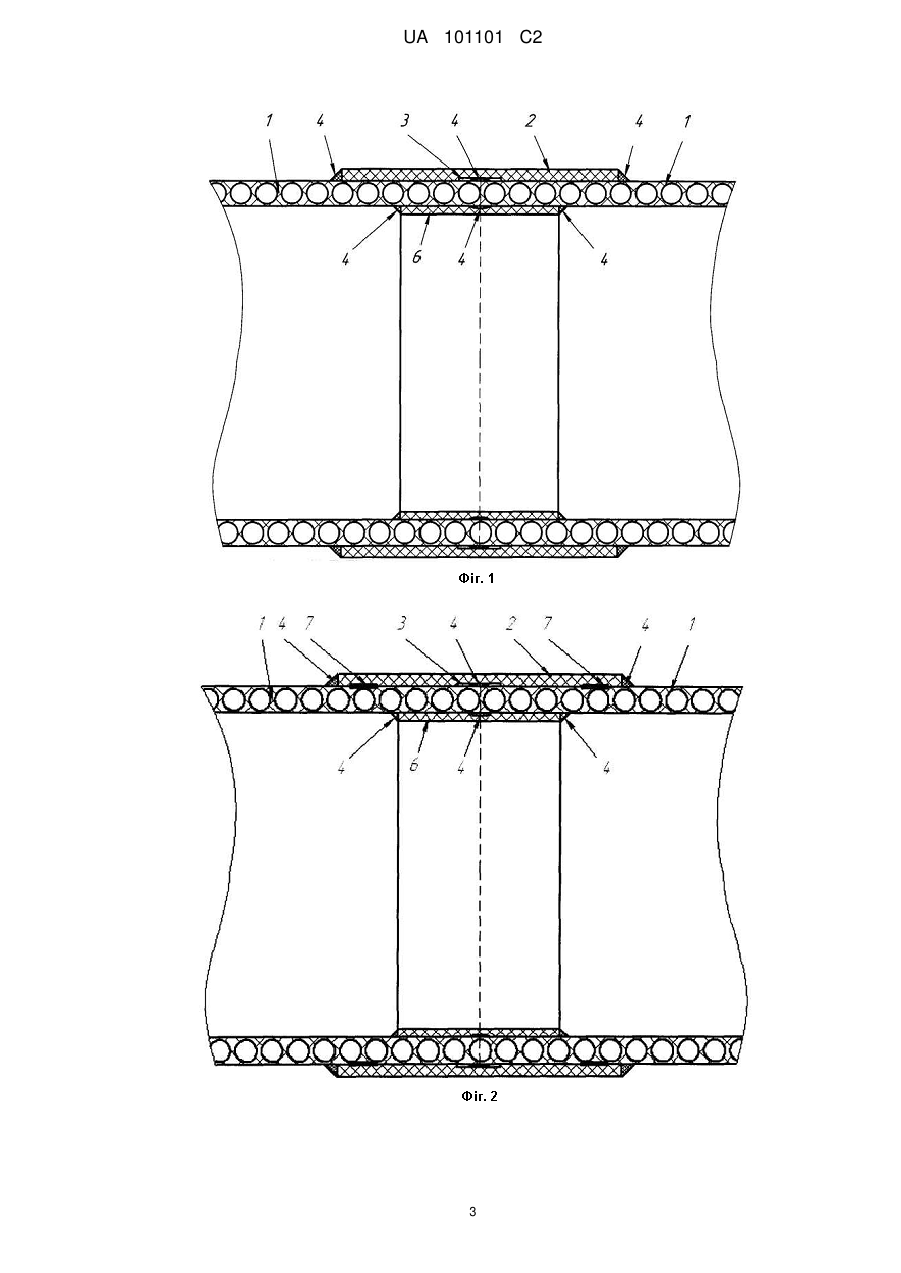

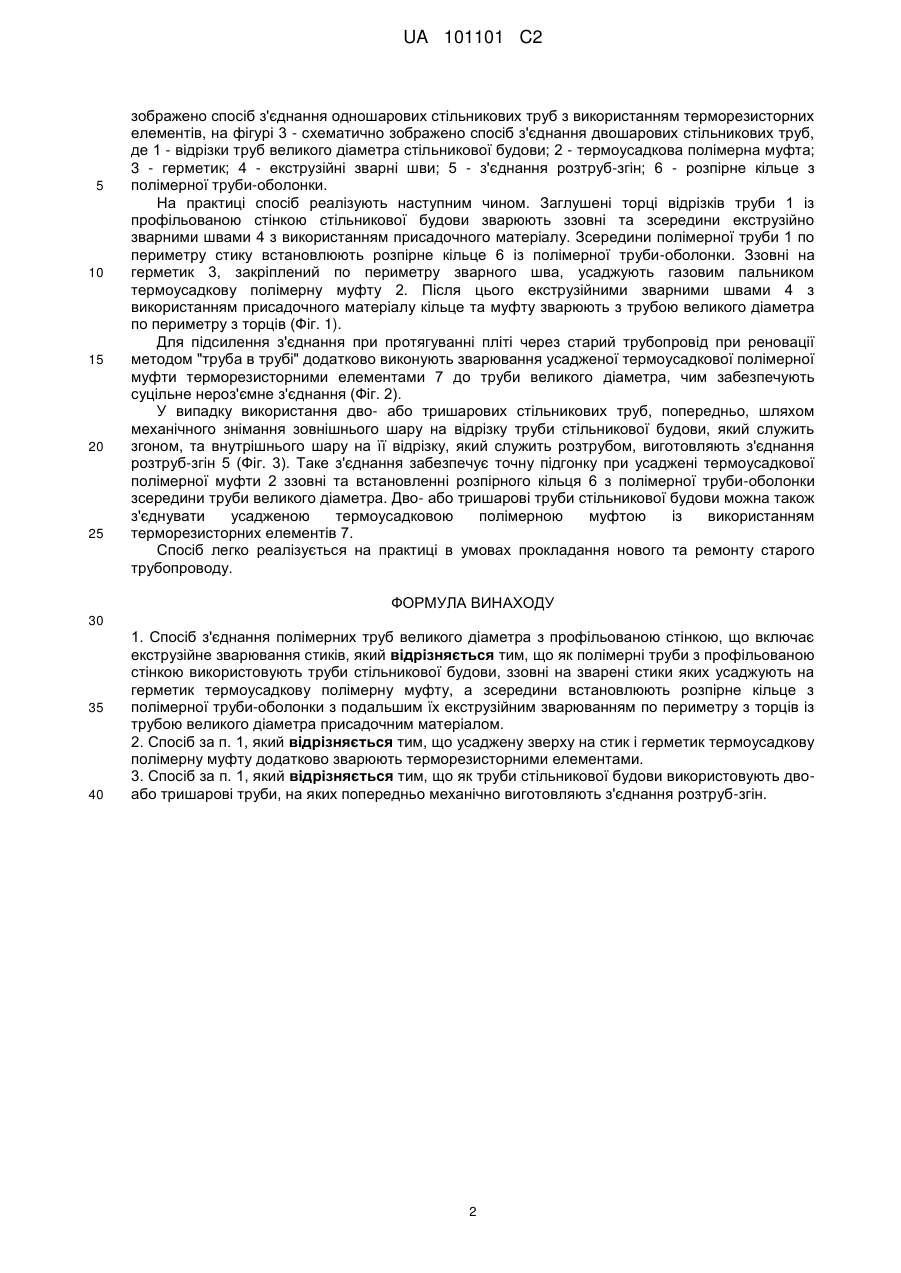

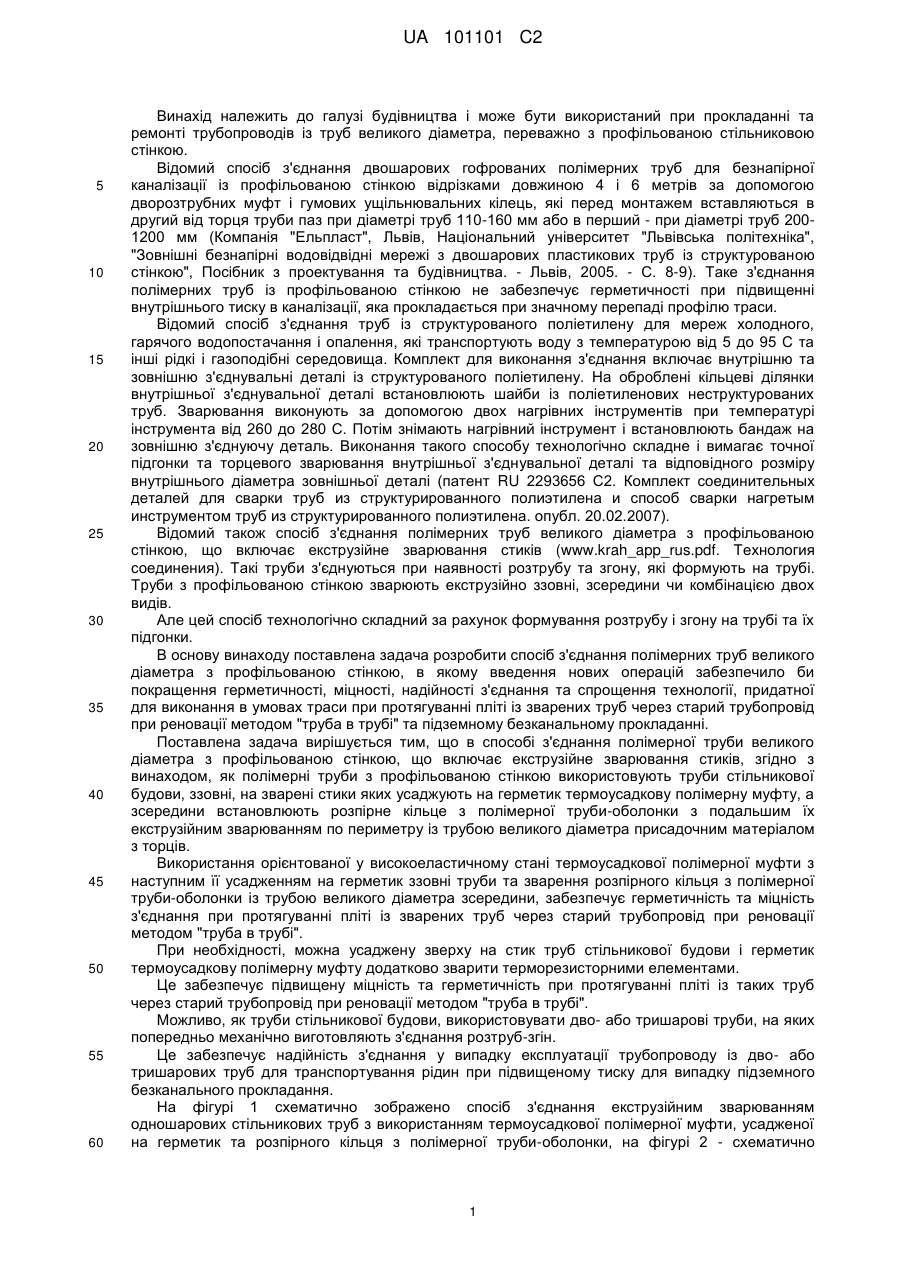

Реферат: Винахід належить до галузі прокладання та ремонту трубопроводів. Cпосіб з'єднання полімерних труб великого діаметра з профільованою стінкою включає екструзійне зварювання стиків. Як полімерні труби з профільованою стінкою використовують труби стільникової будови. Ззовні на зварені стики усаджують на герметик термоусадкову полімерну муфту, а зсередини встановлюють розпірне кільце з полімерної труби-оболонки, з подальшим їх екструзійним зварюванням по периметру присадочним матеріалом із трубою великого діаметра. При необхідності можна усаджену зверху на стик і герметик термоусадкову полімерну муфту додатково зварити терморезисторними елементами. Можливо, як труби стільникової будови, використовувати дво- або тришарові труби, на яких попередньо механічно виготовляють з'єднання розтруб-згін. Розроблено технологічно нескладний для виконання в умовах траси спосіб з'єднання полімерних труб з профільованою стінкою стільникової будови, забезпечено надійну міцність та герметичність з'єднання труб при надлишковому внутрішньому тиску рідин, для здійснення протягування пліті із таких труб через старий трубопровід при реновації методом "труба в трубі", а також при підземному безканальному прокладанні. UA 101101 C2 (12) UA 101101 C2 UA 101101 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі будівництва і може бути використаний при прокладанні та ремонті трубопроводів із труб великого діаметра, переважно з профільованою стільниковою стінкою. Відомий спосіб з'єднання двошарових гофрованих полімерних труб для безнапірної каналізації із профільованою стінкою відрізками довжиною 4 і 6 метрів за допомогою дворозтрубних муфт і гумових ущільнювальних кілець, які перед монтажем вставляються в другий від торця труби паз при діаметрі труб 110-160 мм або в перший - при діаметрі труб 2001200 мм (Компанія "Ельпласт", Львів, Національний університет "Львівська політехніка", "Зовнішні безнапірні водовідвідні мережі з двошарових пластикових труб із структурованою стінкою", Посібник з проектування та будівництва. - Львів, 2005. - С. 8-9). Таке з'єднання полімерних труб із профільованою стінкою не забезпечує герметичності при підвищенні внутрішнього тиску в каналізації, яка прокладається при значному перепаді профілю траси. Відомий спосіб з'єднання труб із структурованого поліетилену для мереж холодного, гарячого водопостачання і опалення, які транспортують воду з температурою від 5 до 95 C та інші рідкі і газоподібні середовища. Комплект для виконання з'єднання включає внутрішню та зовнішню з'єднувальні деталі із структурованого поліетилену. На оброблені кільцеві ділянки внутрішньої з'єднувальної деталі встановлюють шайби із поліетиленових неструктурованих труб. Зварювання виконують за допомогою двох нагрівних інструментів при температурі інструмента від 260 до 280 C. Потім знімають нагрівний інструмент і встановлюють бандаж на зовнішню з'єднуючу деталь. Виконання такого способу технологічно складне і вимагає точної підгонки та торцевого зварювання внутрішньої з'єднувальної деталі та відповідного розміру внутрішнього діаметра зовнішньої деталі (патент RU 2293656 С2. Комплект соединительных деталей для сварки труб из структурированного полиэтилена и способ сварки нагретым инструментом труб из структурированного полиэтилена. опубл. 20.02.2007). Відомий також спосіб з'єднання полімерних труб великого діаметра з профільованою стінкою, що включає екструзійне зварювання стиків (www.krah_app_rus.pdf. Технология соединения). Такі труби з'єднуються при наявності розтрубу та згону, які формують на трубі. Труби з профільованою стінкою зварюють екструзійно ззовні, зсередини чи комбінацією двох видів. Але цей спосіб технологічно складний за рахунок формування розтрубу і згону на трубі та їх підгонки. В основу винаходу поставлена задача розробити спосіб з'єднання полімерних труб великого діаметра з профільованою стінкою, в якому введення нових операцій забезпечило би покращення герметичності, міцності, надійності з'єднання та спрощення технології, придатної для виконання в умовах траси при протягуванні пліті із зварених труб через старий трубопровід при реновації методом "труба в трубі" та підземному безканальному прокладанні. Поставлена задача вирішується тим, що в способі з'єднання полімерної труби великого діаметра з профільованою стінкою, що включає екструзійне зварювання стиків, згідно з винаходом, як полімерні труби з профільованою стінкою використовують труби стільникової будови, ззовні, на зварені стики яких усаджують на герметик термоусадкову полімерну муфту, а зсередини встановлюють розпірне кільце з полімерної труби-оболонки з подальшим їх екструзійним зварюванням по периметру із трубою великого діаметра присадочним матеріалом з торців. Використання орієнтованої у високоеластичному стані термоусадкової полімерної муфти з наступним її усадженням на герметик ззовні труби та зварення розпірного кільця з полімерної труби-оболонки із трубою великого діаметра зсередини, забезпечує герметичність та міцність з'єднання при протягуванні пліті із зварених труб через старий трубопровід при реновації методом "труба в трубі". При необхідності, можна усаджену зверху на стик труб стільникової будови і герметик термоусадкову полімерну муфту додатково зварити терморезисторними елементами. Це забезпечує підвищену міцність та герметичність при протягуванні пліті із таких труб через старий трубопровід при реновації методом "труба в трубі". Можливо, як труби стільникової будови, використовувати дво- або тришарові труби, на яких попередньо механічно виготовляють з'єднання розтруб-згін. Це забезпечує надійність з'єднання у випадку експлуатації трубопроводу із дво- або тришарових труб для транспортування рідин при підвищеному тиску для випадку підземного безканального прокладання. На фігурі 1 схематично зображено спосіб з'єднання екструзійним зварюванням одношарових стільникових труб з використанням термоусадкової полімерної муфти, усадженої на герметик та розпірного кільця з полімерної труби-оболонки, на фігурі 2 - схематично 1 UA 101101 C2 5 10 15 20 25 зображено спосіб з'єднання одношарових стільникових труб з використанням терморезисторних елементів, на фігурі 3 - схематично зображено спосіб з'єднання двошарових стільникових труб, де 1 - відрізки труб великого діаметра стільникової будови; 2 - термоусадкова полімерна муфта; 3 - герметик; 4 - екструзійні зварні шви; 5 - з'єднання розтруб-згін; 6 - розпірне кільце з полімерної труби-оболонки. На практиці спосіб реалізують наступним чином. Заглушені торці відрізків труби 1 із профільованою стінкою стільникової будови зварюють ззовні та зсередини екструзійно зварними швами 4 з використанням присадочного матеріалу. Зсередини полімерної труби 1 по периметру стику встановлюють розпірне кільце 6 із полімерної труби-оболонки. Ззовні на герметик 3, закріплений по периметру зварного шва, усаджують газовим пальником термоусадкову полімерну муфту 2. Після цього екструзійними зварними швами 4 з використанням присадочного матеріалу кільце та муфту зварюють з трубою великого діаметра по периметру з торців (Фіг. 1). Для підсилення з'єднання при протягуванні пліті через старий трубопровід при реновації методом "труба в трубі" додатково виконують зварювання усадженої термоусадкової полімерної муфти терморезисторними елементами 7 до труби великого діаметра, чим забезпечують суцільне нероз'ємне з'єднання (Фіг. 2). У випадку використання дво- або тришарових стільникових труб, попередньо, шляхом механічного знімання зовнішнього шару на відрізку труби стільникової будови, який служить згоном, та внутрішнього шару на її відрізку, який служить розтрубом, виготовляють з'єднання розтруб-згін 5 (Фіг. 3). Таке з'єднання забезпечує точну підгонку при усаджені термоусадкової полімерної муфти 2 ззовні та встановленні розпірного кільця 6 з полімерної труби-оболонки зсередини труби великого діаметра. Дво- або тришарові труби стільникової будови можна також з'єднувати усадженою термоусадковою полімерною муфтою із використанням терморезисторних елементів 7. Спосіб легко реалізується на практиці в умовах прокладання нового та ремонту старого трубопроводу. ФОРМУЛА ВИНАХОДУ 30 35 40 1. Спосіб з'єднання полімерних труб великого діаметра з профільованою стінкою, що включає екструзійне зварювання стиків, який відрізняється тим, що як полімерні труби з профільованою стінкою використовують труби стільникової будови, ззовні на зварені стики яких усаджують на герметик термоусадкову полімерну муфту, а зсередини встановлюють розпірне кільце з полімерної труби-оболонки з подальшим їх екструзійним зварюванням по периметру з торців із трубою великого діаметра присадочним матеріалом. 2. Спосіб за п. 1, який відрізняється тим, що усаджену зверху на стик і герметик термоусадкову полімерну муфту додатково зварюють терморезисторними елементами. 3. Спосіб за п. 1, який відрізняється тим, що як труби стільникової будови використовують двоабо тришарові труби, на яких попередньо механічно виготовляють з'єднання розтруб-згін. 2 UA 101101 C2 3 UA 101101 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
