Пружна муфта

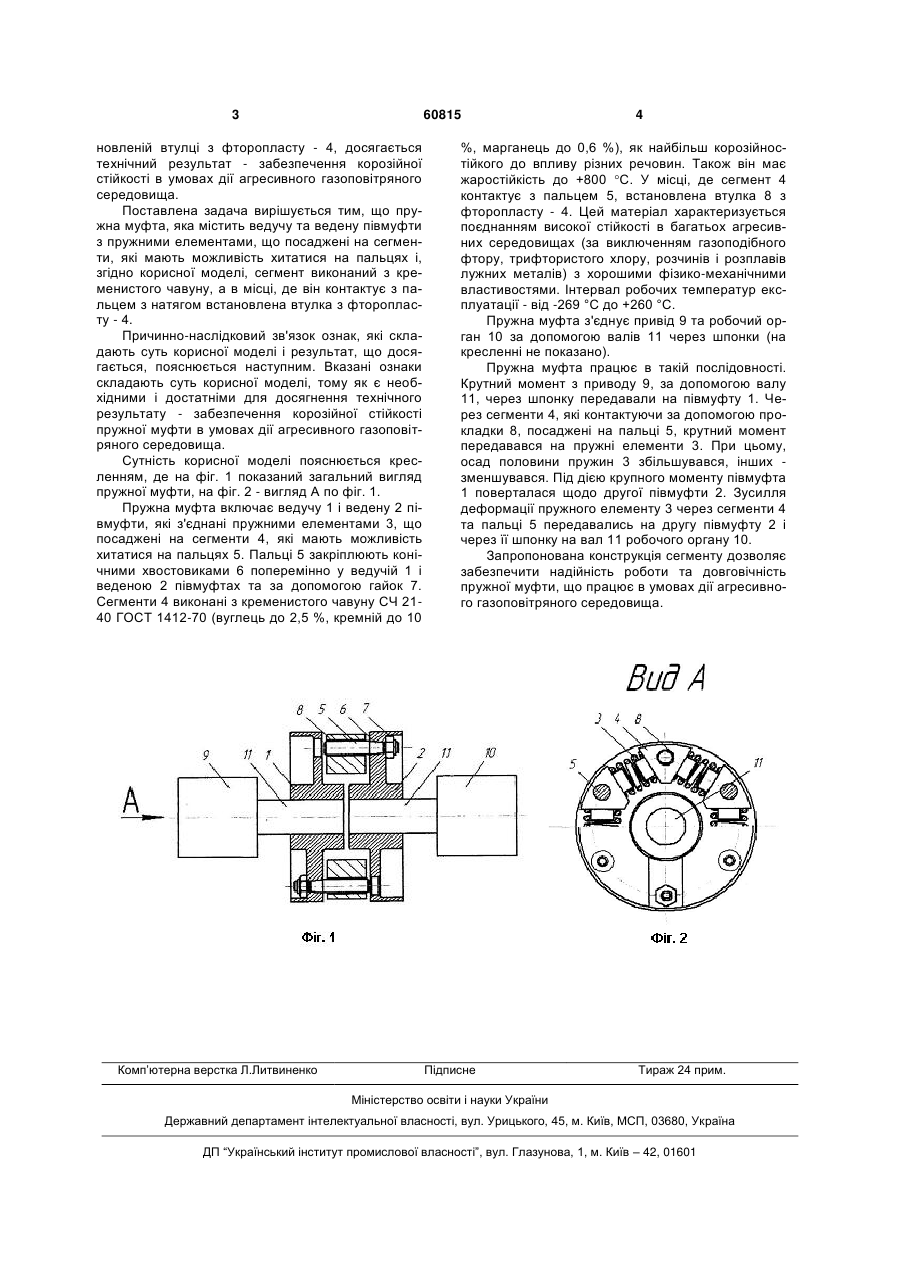

Пружна муфта, яка містить ведучу та ведену півмуфти з пружними елементами, що посаджені на сегменти, які мають можливість хитатися на пальцях, яка відрізняється тим, що сегмент виконаний з кременистого чавуну, а в місці, де він контактує з пальцем, з натягом встановлена втулка з фторопласту-4. (19) (21) u201015627 (22) 24.12.2010 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) ВОДОЛАЗЬКА НАТАЛІЯ ВОЛОДИМИРІВНА, ШЕВЧЕНКО ДАР'Я АНАТОЛІЇВНА (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 60815 новленій втулці з фторопласту - 4, досягається технічний результат - забезпечення корозійної стійкості в умовах дії агресивного газоповітряного середовища. Поставлена задача вирішується тим, що пружна муфта, яка містить ведучу та ведену півмуфти з пружними елементами, що посаджені на сегменти, які мають можливість хитатися на пальцях і, згідно корисної моделі, сегмент виконаний з кременистого чавуну, а в місці, де він контактує з пальцем з натягом встановлена втулка з фторопласту - 4. Причинно-наслідковий зв'язок ознак, які складають суть корисної моделі і результат, що досягається, пояснюється наступним. Вказані ознаки складають суть корисної моделі, тому як є необхідними і достатніми для досягнення технічного результату - забезпечення корозійної стійкості пружної муфти в умовах дії агресивного газоповітряного середовища. Сутність корисної моделі пояснюється кресленням, де на фіг. 1 показаний загальний вигляд пружної муфти, на фіг. 2 - вигляд А по фіг. 1. Пружна муфта включає ведучу 1 і ведену 2 півмуфти, які з'єднані пружними елементами 3, що посаджені на сегменти 4, які мають можливість хитатися на пальцях 5. Пальці 5 закріплюють конічними хвостовиками 6 поперемінно у ведучій 1 і веденою 2 півмуфтах та за допомогою гайок 7. Сегменти 4 виконані з кременистого чавуну СЧ 2140 ГОСТ 1412-70 (вуглець до 2,5 %, кремній до 10 Комп’ютерна верстка Л.Литвиненко 4 %, марганець до 0,6 %), як найбільш корозійностійкого до впливу різних речовин. Також він має жаростійкість до +800 С. У місці, де сегмент 4 контактує з пальцем 5, встановлена втулка 8 з фторопласту - 4. Цей матеріал характеризується поєднанням високої стійкості в багатьох агресивних середовищах (за виключенням газоподібного фтору, трифтористого хлору, розчинів і розплавів лужних металів) з хорошими фізико-механічними властивостями. Інтервал робочих температур експлуатації - від -269 °С до +260 °С. Пружна муфта з'єднує привід 9 та робочий орган 10 за допомогою валів 11 через шпонки (на кресленні не показано). Пружна муфта працює в такій послідовності. Крутний момент з приводу 9, за допомогою валу 11, через шпонку передавали на півмуфту 1. Через сегменти 4, які контактуючи за допомогою прокладки 8, посаджені на пальці 5, крутний момент передавався на пружні елементи 3. При цьому, осад половини пружин 3 збільшувався, інших зменшувався. Під дією крупного моменту півмуфта 1 поверталася щодо другої півмуфти 2. Зусилля деформації пружного елементу 3 через сегменти 4 та пальці 5 передавались на другу півмуфту 2 і через її шпонку на вал 11 робочого органу 10. Запропонована конструкція сегменту дозволяє забезпечити надійність роботи та довговічність пружної муфти, що працює в умовах дії агресивного газоповітряного середовища. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
