Відцентрова пружна канатна муфта з радіальними пружними елементами

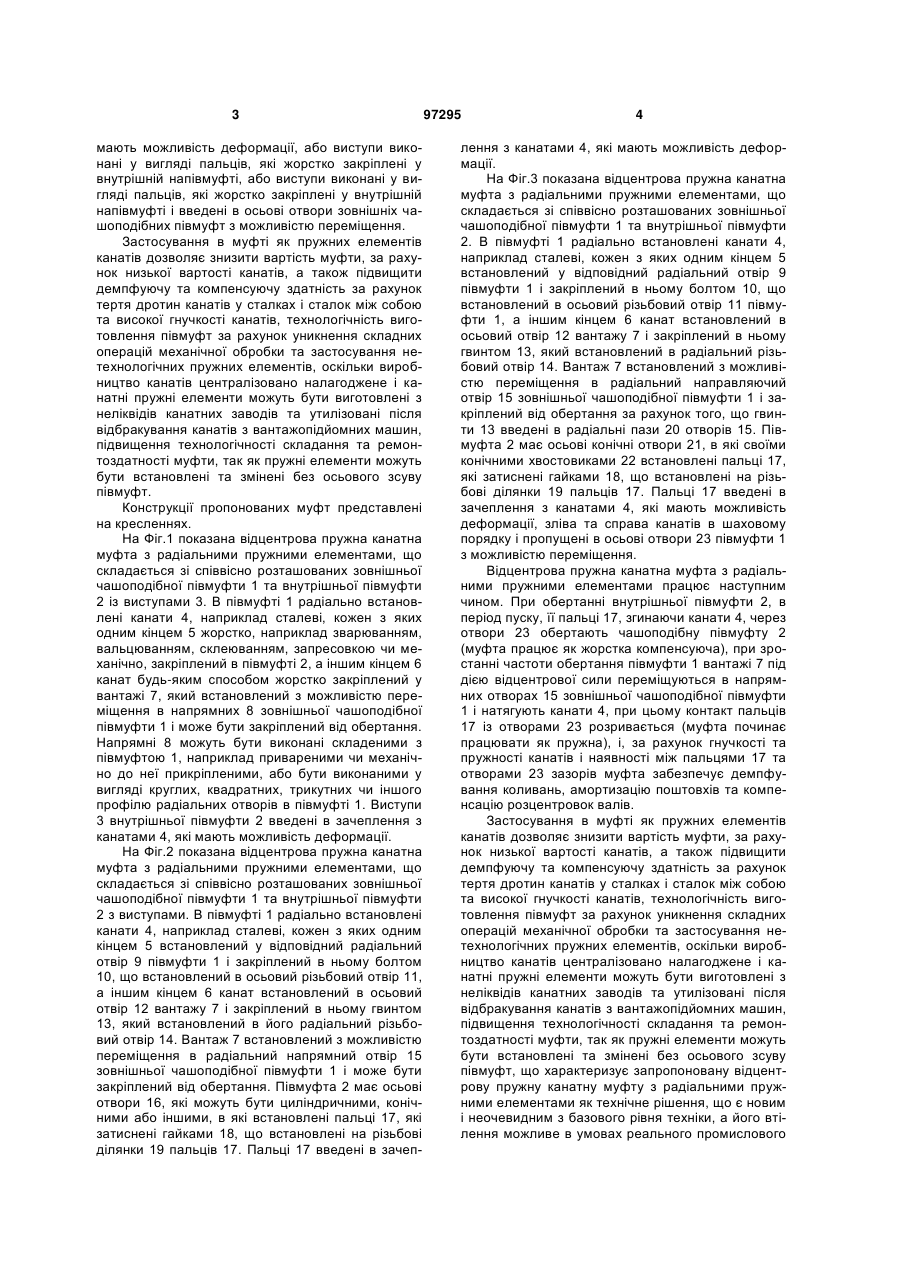

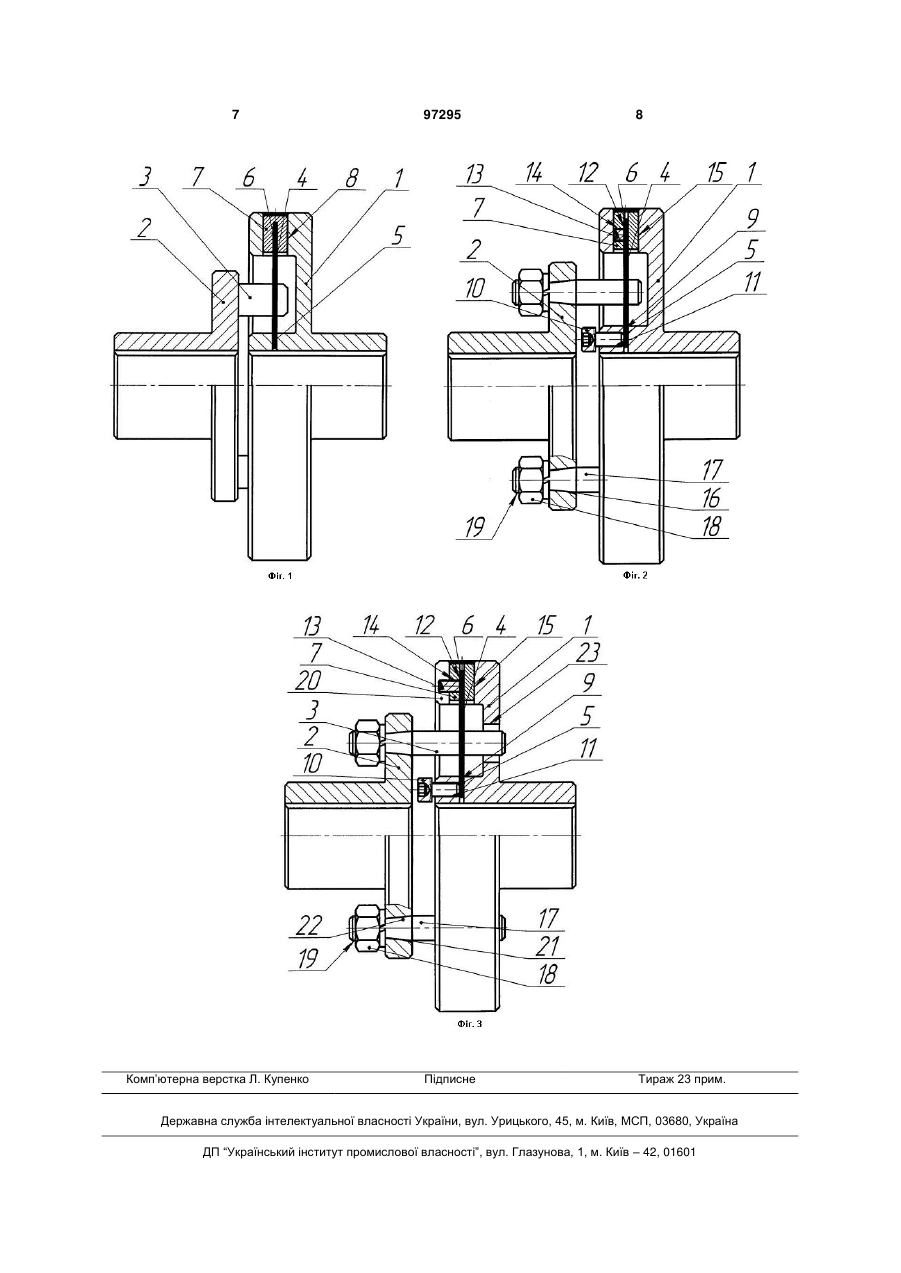

1. Відцентрова пружна канатна муфта з радіальними пружними елементами, що складається зі співвісно розташованих зовнішньої чашоподібної C2 1 3 мають можливість деформації, або виступи виконані у вигляді пальців, які жорстко закріплені у внутрішній напівмуфті, або виступи виконані у вигляді пальців, які жорстко закріплені у внутрішній напівмуфті і введені в осьові отвори зовнішніх чашоподібних півмуфт з можливістю переміщення. Застосування в муфті як пружних елементів канатів дозволяє знизити вартість муфти, за рахунок низької вартості канатів, а також підвищити демпфуючу та компенсуючу здатність за рахунок тертя дротин канатів у сталках і сталок між собою та високої гнучкості канатів, технологічність виготовлення півмуфт за рахунок уникнення складних операцій механічної обробки та застосування нетехнологічних пружних елементів, оскільки виробництво канатів централізовано налагоджене і канатні пружні елементи можуть бути виготовлені з неліквідів канатних заводів та утилізовані після відбракування канатів з вантажопідйомних машин, підвищення технологічності складання та ремонтоздатності муфти, так як пружні елементи можуть бути встановлені та змінені без осьового зсуву півмуфт. Конструкції пропонованих муфт представлені на кресленнях. На Фіг.1 показана відцентрова пружна канатна муфта з радіальними пружними елементами, що складається зі співвісно розташованих зовнішньої чашоподібної півмуфти 1 та внутрішньої півмуфти 2 із виступами 3. В півмуфті 1 радіально встановлені канати 4, наприклад сталеві, кожен з яких одним кінцем 5 жорстко, наприклад зварюванням, вальцюванням, склеюванням, запресовкою чи механічно, закріплений в півмуфті 2, а іншим кінцем 6 канат будь-яким способом жорстко закріплений у вантажі 7, який встановлений з можливістю переміщення в напрямних 8 зовнішньої чашоподібної півмуфти 1 і може бути закріплений від обертання. Напрямні 8 можуть бути виконані складеними з півмуфтою 1, наприклад привареними чи механічно до неї прикріпленими, або бути виконаними у вигляді круглих, квадратних, трикутних чи іншого профілю радіальних отворів в півмуфті 1. Виступи 3 внутрішньої півмуфти 2 введені в зачеплення з канатами 4, які мають можливість деформації. На Фіг.2 показана відцентрова пружна канатна муфта з радіальними пружними елементами, що складається зі співвісно розташованих зовнішньої чашоподібної півмуфти 1 та внутрішньої півмуфти 2 з виступами. В півмуфті 1 радіально встановлені канати 4, наприклад сталеві, кожен з яких одним кінцем 5 встановлений у відповідний радіальний отвір 9 півмуфти 1 і закріплений в ньому болтом 10, що встановлений в осьовий різьбовий отвір 11, а іншим кінцем 6 канат встановлений в осьовий отвір 12 вантажу 7 і закріплений в ньому гвинтом 13, який встановлений в його радіальний різьбовий отвір 14. Вантаж 7 встановлений з можливістю переміщення в радіальний напрямний отвір 15 зовнішньої чашоподібної півмуфти 1 і може бути закріплений від обертання. Півмуфта 2 має осьові отвори 16, які можуть бути циліндричними, конічними або іншими, в які встановлені пальці 17, які затиснені гайками 18, що встановлені на різьбові ділянки 19 пальців 17. Пальці 17 введені в зачеп 97295 4 лення з канатами 4, які мають можливість деформації. На Фіг.3 показана відцентрова пружна канатна муфта з радіальними пружними елементами, що складається зі співвісно розташованих зовнішньої чашоподібної півмуфти 1 та внутрішньої півмуфти 2. В півмуфті 1 радіально встановлені канати 4, наприклад сталеві, кожен з яких одним кінцем 5 встановлений у відповідний радіальний отвір 9 півмуфти 1 і закріплений в ньому болтом 10, що встановлений в осьовий різьбовий отвір 11 півмуфти 1, а іншим кінцем 6 канат встановлений в осьовий отвір 12 вантажу 7 і закріплений в ньому гвинтом 13, який встановлений в радіальний різьбовий отвір 14. Вантаж 7 встановлений з можливістю переміщення в радіальний направляючий отвір 15 зовнішньої чашоподібної півмуфти 1 і закріплений від обертання за рахунок того, що гвинти 13 введені в радіальні пази 20 отворів 15. Півмуфта 2 має осьові конічні отвори 21, в які своїми конічними хвостовиками 22 встановлені пальці 17, які затиснені гайками 18, що встановлені на різьбові ділянки 19 пальців 17. Пальці 17 введені в зачеплення з канатами 4, які мають можливість деформації, зліва та справа канатів в шаховому порядку і пропущені в осьові отвори 23 півмуфти 1 з можливістю переміщення. Відцентрова пружна канатна муфта з радіальними пружними елементами працює наступним чином. При обертанні внутрішньої півмуфти 2, в період пуску, її пальці 17, згинаючи канати 4, через отвори 23 обертають чашоподібну півмуфту 2 (муфта працює як жорстка компенсуюча), при зростанні частоти обертання півмуфти 1 вантажі 7 під дією відцентрової сили переміщуються в напрямних отворах 15 зовнішньої чашоподібної півмуфти 1 і натягують канати 4, при цьому контакт пальців 17 із отворами 23 розривається (муфта починає працювати як пружна), і, за рахунок гнучкості та пружності канатів і наявності між пальцями 17 та отворами 23 зазорів муфта забезпечує демпфування коливань, амортизацію поштовхів та компенсацію розцентровок валів. Застосування в муфті як пружних елементів канатів дозволяє знизити вартість муфти, за рахунок низької вартості канатів, а також підвищити демпфуючу та компенсуючу здатність за рахунок тертя дротин канатів у сталках і сталок між собою та високої гнучкості канатів, технологічність виготовлення півмуфт за рахунок уникнення складних операцій механічної обробки та застосування нетехнологічних пружних елементів, оскільки виробництво канатів централізовано налагоджене і канатні пружні елементи можуть бути виготовлені з неліквідів канатних заводів та утилізовані після відбракування канатів з вантажопідйомних машин, підвищення технологічності складання та ремонтоздатності муфти, так як пружні елементи можуть бути встановлені та змінені без осьового зсуву півмуфт, що характеризує запропоновану відцентрову пружну канатну муфту з радіальними пружними елементами як технічне рішення, що є новим і неочевидним з базового рівня техніки, а його втілення можливе в умовах реального промислового 5 виробництва при незначній зміні базових технологічних процесів. Конкретне виконання пропонованого технічного рішення наведене на прикладі пружної муфти коробки швидкостей горизонтально-фрезерного верстата 6Р82, у якому застосування муфти, що складається з двох півмуфт, з яких півмуфта з пальцями може бути взята від муфти МПВП 250-351-УЗ ГОСТ 21424-93, а чашоподібна півмуфта виготовлена заново. Установка в такій муфті у радіальні отвори чашоподібної півмуфти шести канатів ЛК-Р ГОСТ 2688-80 діаметром 6,9 міліметрів, що закріплені іншими кінцями у вантажах, які встановлені в напрямні отвори, забезпечує еквівалентну базовому варіанту навантажувальну здатність. При цьому підвищення демпфуючої спроможності та компенсуючої здатності муфти за рахунок піддатливості канатів забезпечує компенсацію додаткових навантажень та збільшує ресурс коробки швидкостей та електродвигуна на 10…30 %. Економічний ефект запропонованого технічного рішення полягає в зменшенні випадків поломок 97295 6 пружних муфт, а також в збільшенні ресурсу агрегатів, що сполучаються пружними муфтами, і визначається різницею витрат на придбання нового агрегату і витрат на канати, виготовлення та установку півмуфт та кріпильних елементів. Наприклад, для коробок швидкостей верстатів вартістю до 1500у.о., витрати на канати, виготовлення та установку муфти становлять 150у.о., при цьому збереження від поломок одної коробки швидкостей в 10 разів перекриває додаткові витрати. При загальній потребі подібних коробок швидкостей для країни близько 1тис. на рік, сумарний ефект складе: ЭΣ=(1500-150)×1тис.=1млн. 350тис.у.о. Сукупність наведених даних свідчить про доцільність широкого застосування запропонованих пружних муфт з радіальними пружними елементами. В даний час виконується підготовка до впровадження даних муфт в механізмах верстатів ВАТ "Херсонський машинобудівний завод". 7 Комп’ютерна верстка Л. Купенко 97295 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
