Машина для подрібнення січки сухих рослинних стебел

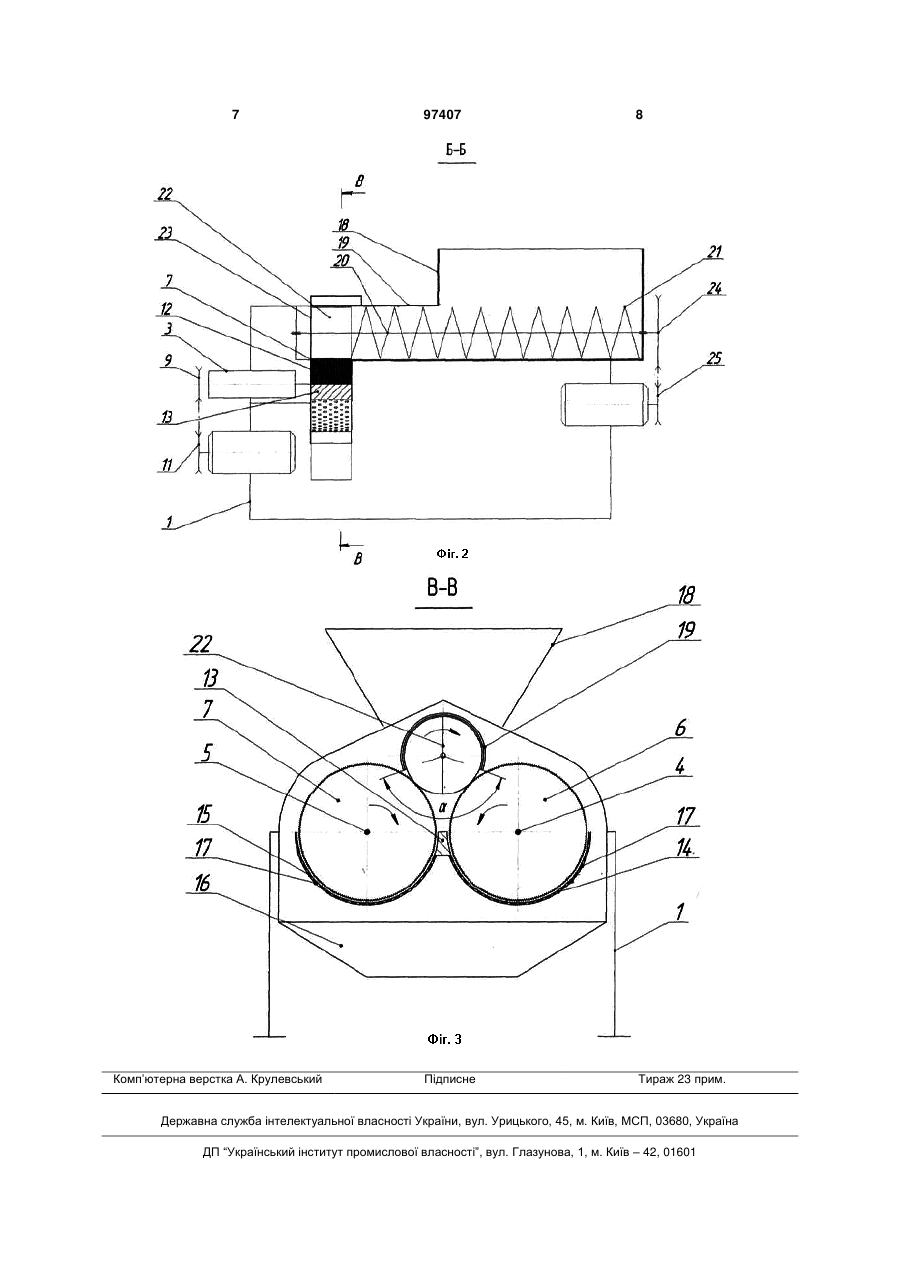

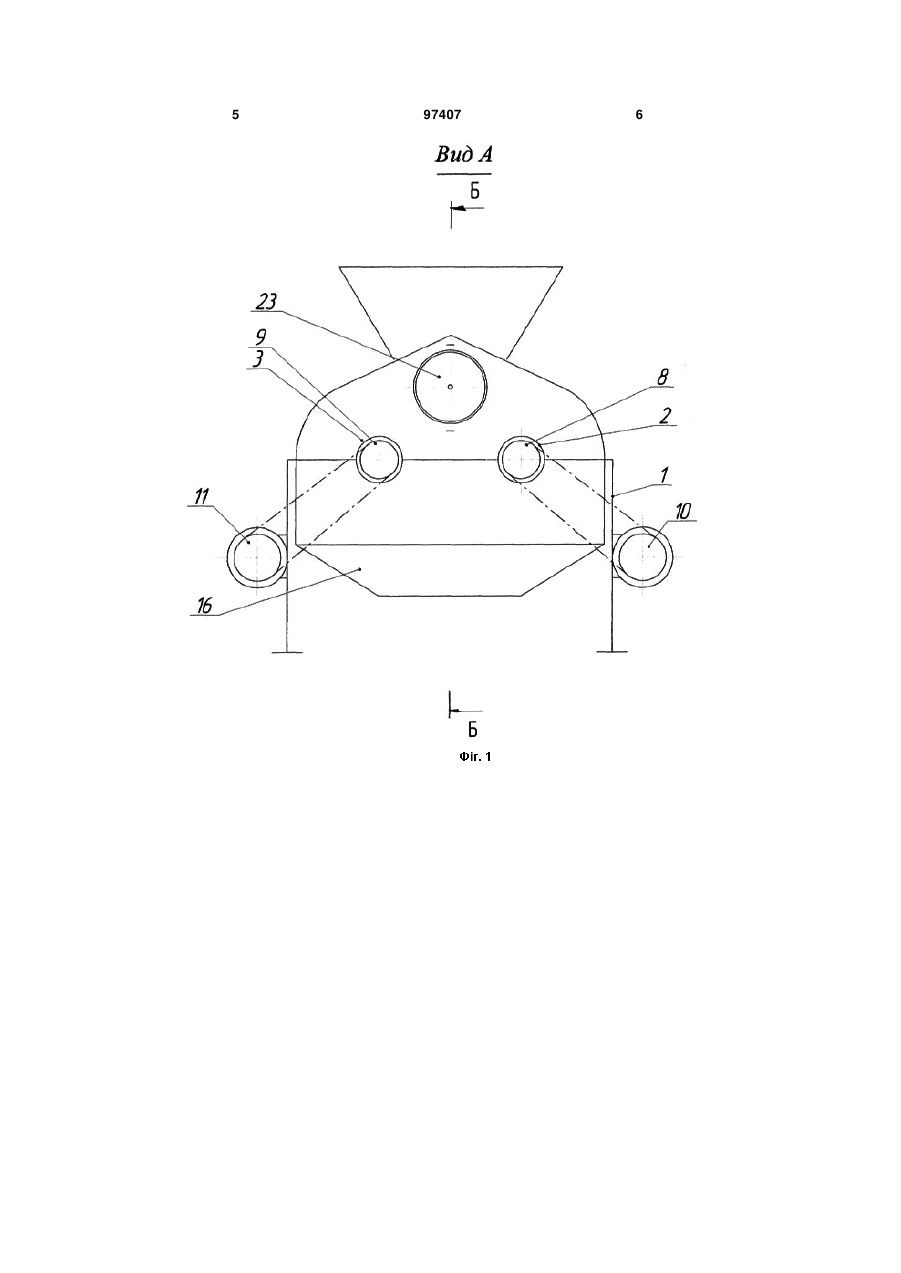

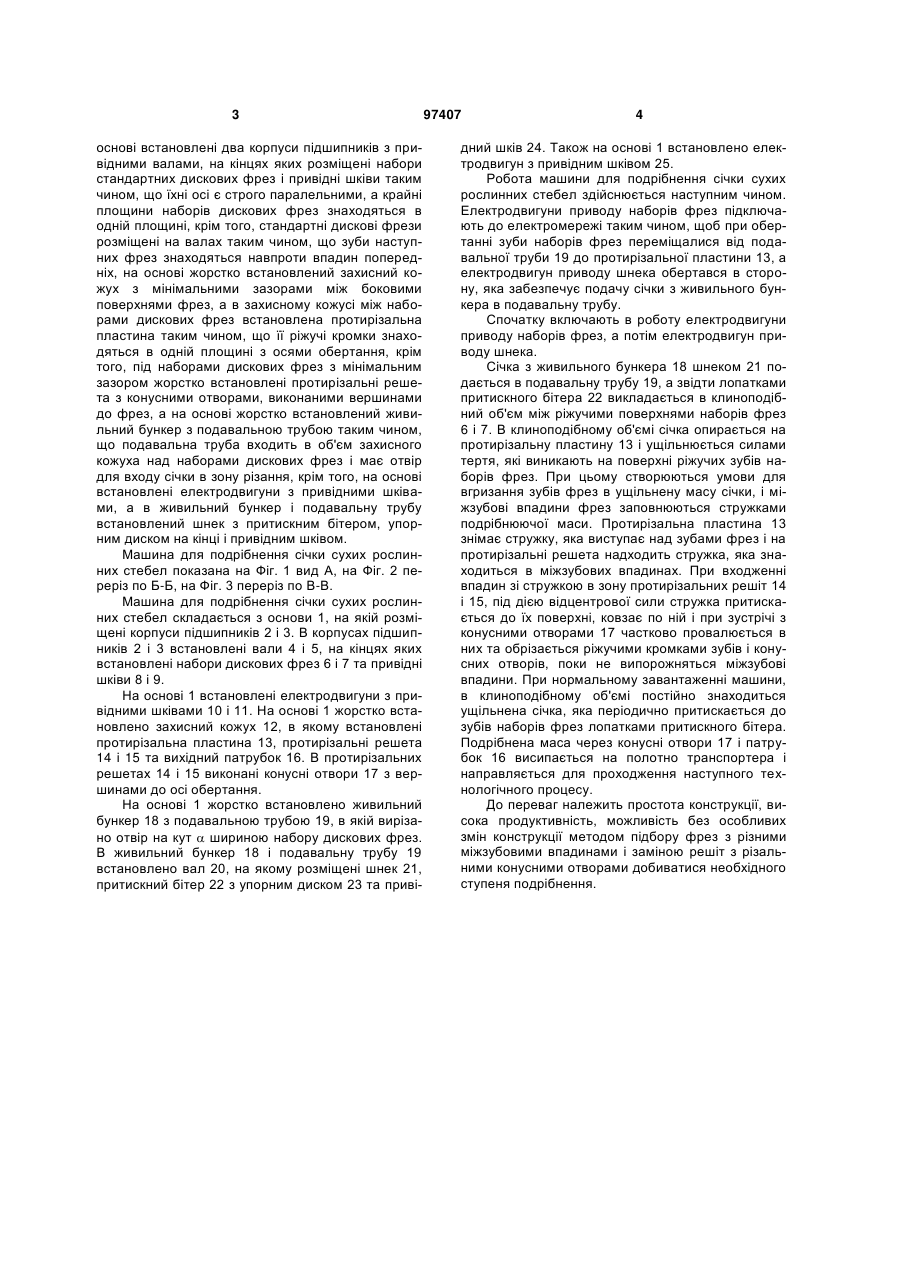

Машина для подрібнення січки сухих рослинних стебел, що містить основу, подрібнювальний апарат з механізмом приводу та захисний кожух з протирізальною пластиною, яка відрізняється C2 2 97407 1 3 основі встановлені два корпуси підшипників з привідними валами, на кінцях яких розміщені набори стандартних дискових фрез і привідні шківи таким чином, що їхні осі є строго паралельними, а крайні площини наборів дискових фрез знаходяться в одній площині, крім того, стандартні дискові фрези розміщені на валах таким чином, що зуби наступних фрез знаходяться навпроти впадин попередніх, на основі жорстко встановлений захисний кожух з мінімальними зазорами між боковими поверхнями фрез, а в захисному кожусі між наборами дискових фрез встановлена протирізальна пластина таким чином, що її ріжучі кромки знаходяться в одній площині з осями обертання, крім того, під наборами дискових фрез з мінімальним зазором жорстко встановлені протирізальні решета з конусними отворами, виконаними вершинами до фрез, а на основі жорстко встановлений живильний бункер з подавальною трубою таким чином, що подавальна труба входить в об'єм захисного кожуха над наборами дискових фрез і має отвір для входу січки в зону різання, крім того, на основі встановлені електродвигуни з привідними шківами, а в живильний бункер і подавальну трубу встановлений шнек з притискним бітером, упорним диском на кінці і привідним шківом. Машина для подрібнення січки сухих рослинних стебел показана на Фіг. 1 вид А, на Фіг. 2 переріз по Б-Б, на Фіг. 3 переріз по В-В. Машина для подрібнення січки сухих рослинних стебел складається з основи 1, на якій розміщені корпуси підшипників 2 і 3. В корпусах підшипників 2 і 3 встановлені вали 4 і 5, на кінцях яких встановлені набори дискових фрез 6 і 7 та привідні шківи 8 і 9. На основі 1 встановлені електродвигуни з привідними шківами 10 і 11. На основі 1 жорстко встановлено захисний кожух 12, в якому встановлені протирізальна пластина 13, протирізальні решета 14 і 15 та вихідний патрубок 16. В протирізальних решетах 14 і 15 виконані конусні отвори 17 з вершинами до осі обертання. На основі 1 жорстко встановлено живильний бункер 18 з подавальною трубою 19, в якій вирізано отвір на кут  шириною набору дискових фрез. В живильний бункер 18 і подавальну трубу 19 встановлено вал 20, на якому розміщені шнек 21, притискний бітер 22 з упорним диском 23 та приві 97407 4 дний шків 24. Також на основі 1 встановлено електродвигун з привідним шківом 25. Робота машини для подрібнення січки сухих рослинних стебел здійснюється наступним чином. Електродвигуни приводу наборів фрез підключають до електромережі таким чином, щоб при обертанні зуби наборів фрез переміщалися від подавальної труби 19 до протирізальної пластини 13, а електродвигун приводу шнека обертався в сторону, яка забезпечує подачу січки з живильного бункера в подавальну трубу. Спочатку включають в роботу електродвигуни приводу наборів фрез, а потім електродвигун приводу шнека. Січка з живильного бункера 18 шнеком 21 подається в подавальну трубу 19, а звідти лопатками притискного бітера 22 викладається в клиноподібний об'єм між ріжучими поверхнями наборів фрез 6 і 7. В клиноподібному об'ємі січка опирається на протирізальну пластину 13 і ущільнюється силами тертя, які виникають на поверхні ріжучих зубів наборів фрез. При цьому створюються умови для вгризання зубів фрез в ущільнену масу січки, і міжзубові впадини фрез заповнюються стружками подрібнюючої маси. Протирізальна пластина 13 знімає стружку, яка виступає над зубами фрез і на протирізальні решета надходить стружка, яка знаходиться в міжзубових впадинах. При входженні впадин зі стружкою в зону протирізальних решіт 14 і 15, під дією відцентрової сили стружка притискається до їх поверхні, ковзає по ній і при зустрічі з конусними отворами 17 частково провалюється в них та обрізається ріжучими кромками зубів і конусних отворів, поки не випорожняться міжзубові впадини. При нормальному завантаженні машини, в клиноподібному об'ємі постійно знаходиться ущільнена січка, яка періодично притискається до зубів наборів фрез лопатками притискного бітера. Подрібнена маса через конусні отвори 17 і патрубок 16 висипається на полотно транспортера і направляється для проходження наступного технологічного процесу. До переваг належить простота конструкції, висока продуктивність, можливість без особливих змін конструкції методом підбору фрез з різними міжзубовими впадинами і заміною решіт з різальними конусними отворами добиватися необхідного ступеня подрібнення. 5 97407 6 7 Комп’ютерна верстка А. Крулевський 97407 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
