Машина для подрібнення і розмелювання зеленої маси

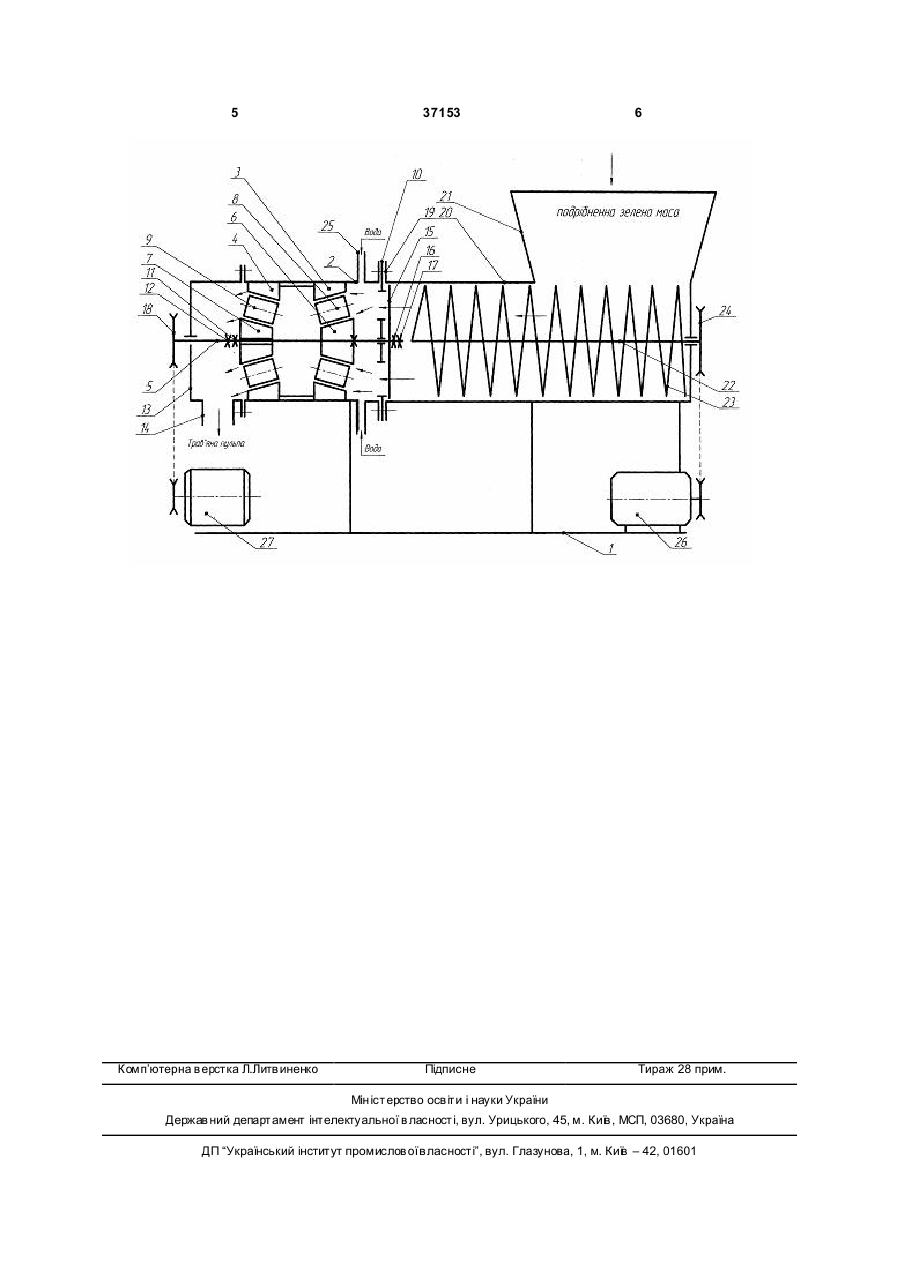

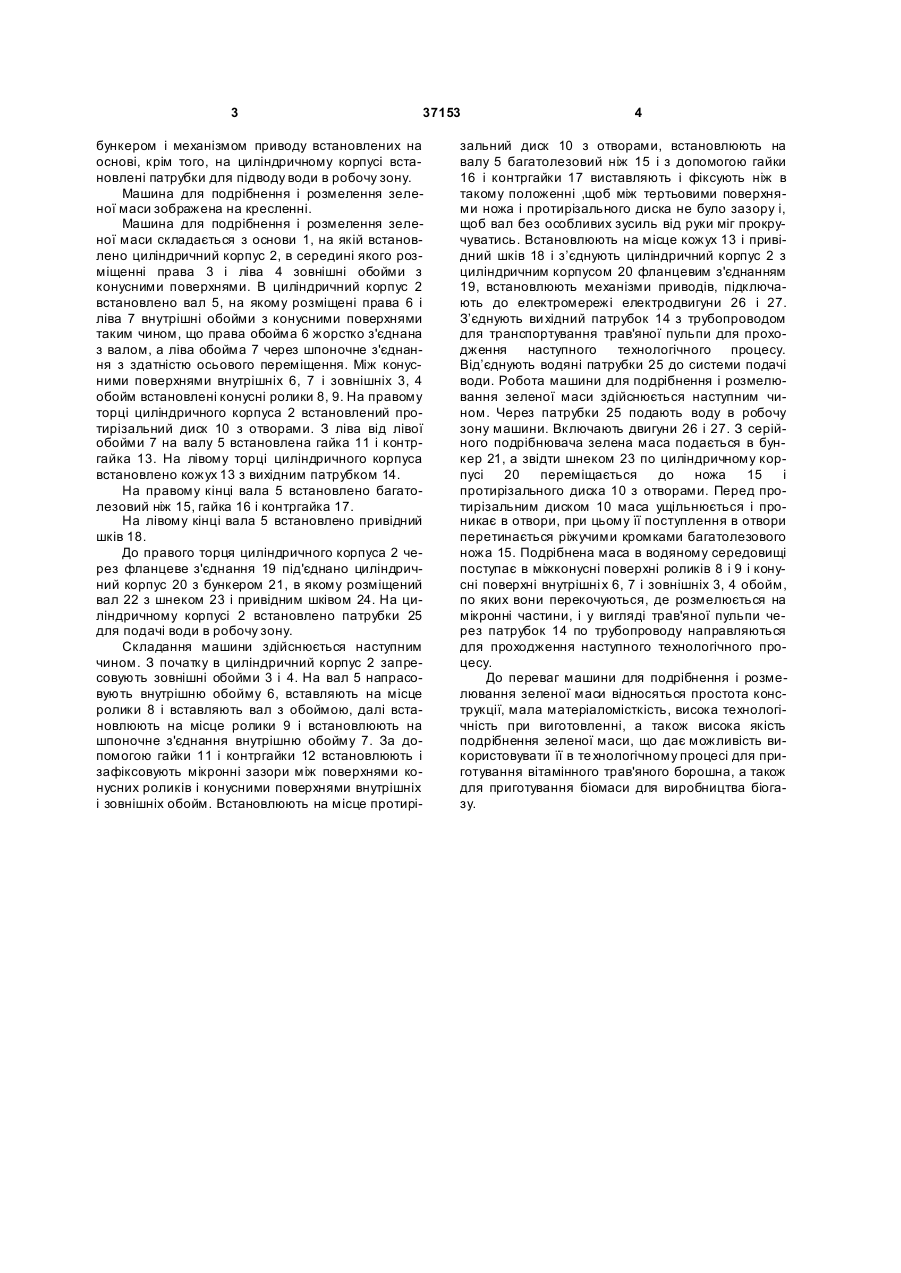

Машина для подрібнення і розмелювання зеленої маси, що містить основу, циліндричний корпус, подрібнюючий та розмелювальний пристрої, механізм приводу подрібнюючого та розмелювального пристроїв, кожух з ви хідним патрубком, шнековий живильник з бункером і механізмом U 2 (19) 1 3 37153 бункером і механізмом приводу встановлених на основі, крім того, на циліндричному корпусі встановлені патрубки для підводу води в робочу зону. Машина для подрібнення і розмелення зеленої маси зображена на кресленні. Машина для подрібнення і розмелення зеленої маси складається з основи 1, на якій встановлено циліндричний корпус 2, в середині якого розміщенні права 3 і ліва 4 зовнішні обойми з конусними поверхнями. В циліндричний корпус 2 встановлено вал 5, на якому розміщені права 6 і ліва 7 внутрішні обойми з конусними поверхнями таким чином, що права обойма 6 жорстко з'єднана з валом, а ліва обойма 7 через шпоночне з'єднання з здатністю осьового переміщення. Між конусними поверхнями внутрішніх 6, 7 і зовнішніх 3, 4 обойм встановлені конусні ролики 8, 9. На правому торці циліндричного корпуса 2 встановлений протирізальний диск 10 з отворами. З ліва від лівої обойми 7 на валу 5 встановлена гайка 11 і контргайка 13. На лівому торці циліндричного корпуса встановлено кожух 13 з вихідним патрубком 14. На правому кінці вала 5 встановлено багатолезовий ніж 15, гайка 16 і контргайка 17. На лівому кінці вала 5 встановлено привідний шків 18. До правого торця циліндричного корпуса 2 через фланцеве з'єднання 19 під'єднано циліндричний корпус 20 з бункером 21, в якому розміщений вал 22 з шнеком 23 і привідним шківом 24. На циліндричному корпусі 2 встановлено патрубки 25 для подачі води в робочу зону. Складання машини здійснюється наступним чином. З початку в циліндричний корпус 2 запресовують зовнішні обойми 3 і 4. На вал 5 напрасовують внутрішню обойму 6, вставляють на місце ролики 8 і вставляють вал з обоймою, далі встановлюють на місце ролики 9 і встановлюють на шпоночне з'єднання внутрішню обойму 7. За допомогою гайки 11 і контргайки 12 встановлюють і зафіксовують мікронні зазори між поверхнями конусних роликів і конусними поверхнями внутрішніх і зовнішніх обойм. Встановлюють на місце протирі 4 зальний диск 10 з отворами, встановлюють на валу 5 багатолезовий ніж 15 і з допомогою гайки 16 і контргайки 17 виставляють і фіксують ніж в такому положенні ,щоб між тертьовими поверхнями ножа і протирізального диска не було зазору і, щоб вал без особливих зусиль від руки міг прокручуватись. Встановлюють на місце кожух 13 і привідний шків 18 і з’єднують циліндричний корпус 2 з циліндричним корпусом 20 фланцевим з'єднанням 19, встановлюють механізми приводів, підключають до електромережі електродвигуни 26 і 27. З’єднують ви хідний патрубок 14 з трубопроводом для транспортування трав'яної пульпи для проходження наступного технологічного процесу. Від’єднують водяні патрубки 25 до системи подачі води. Робота машини для подрібнення і розмелювання зеленої маси здійснюється наступним чином. Через патрубки 25 подають воду в робочу зону машини. Включають двигуни 26 і 27. З серійного подрібнювача зелена маса подається в бункер 21, а звідти шнеком 23 по циліндричному корпусі 20 переміщається до ножа 15 і протирізального диска 10 з отворами. Перед протирізальним диском 10 маса ущільнюється і проникає в отвори, при цьому її поступлення в отвори перетинається ріжучими кромками багатолезового ножа 15. Подрібнена маса в водяному середовищі поступає в міжконусні поверхні роликів 8 і 9 і конусні поверхні внутрішні х 6, 7 і зовнішніх 3, 4 обойм, по яких вони перекочуються, де розмелюється на мікронні частини, і у вигляді трав'яної пульпи через патрубок 14 по трубопроводу направляються для проходження наступного технологічного процесу. До переваг машини для подрібнення і розмелювання зеленої маси відносяться простота конструкції, мала матеріаломісткість, висока технологічність при виготовленні, а також висока якість подрібнення зеленої маси, що дає можливість використовувати її в те хнологічному процесі для приготування вітамінного трав'яного борошна, а також для приготування біомаси для виробництва біогазу. 5 Комп’ютерна в ерстка Л.Литв иненко 37153 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
