Установка для фільтраційного сушіння сипких матеріалів

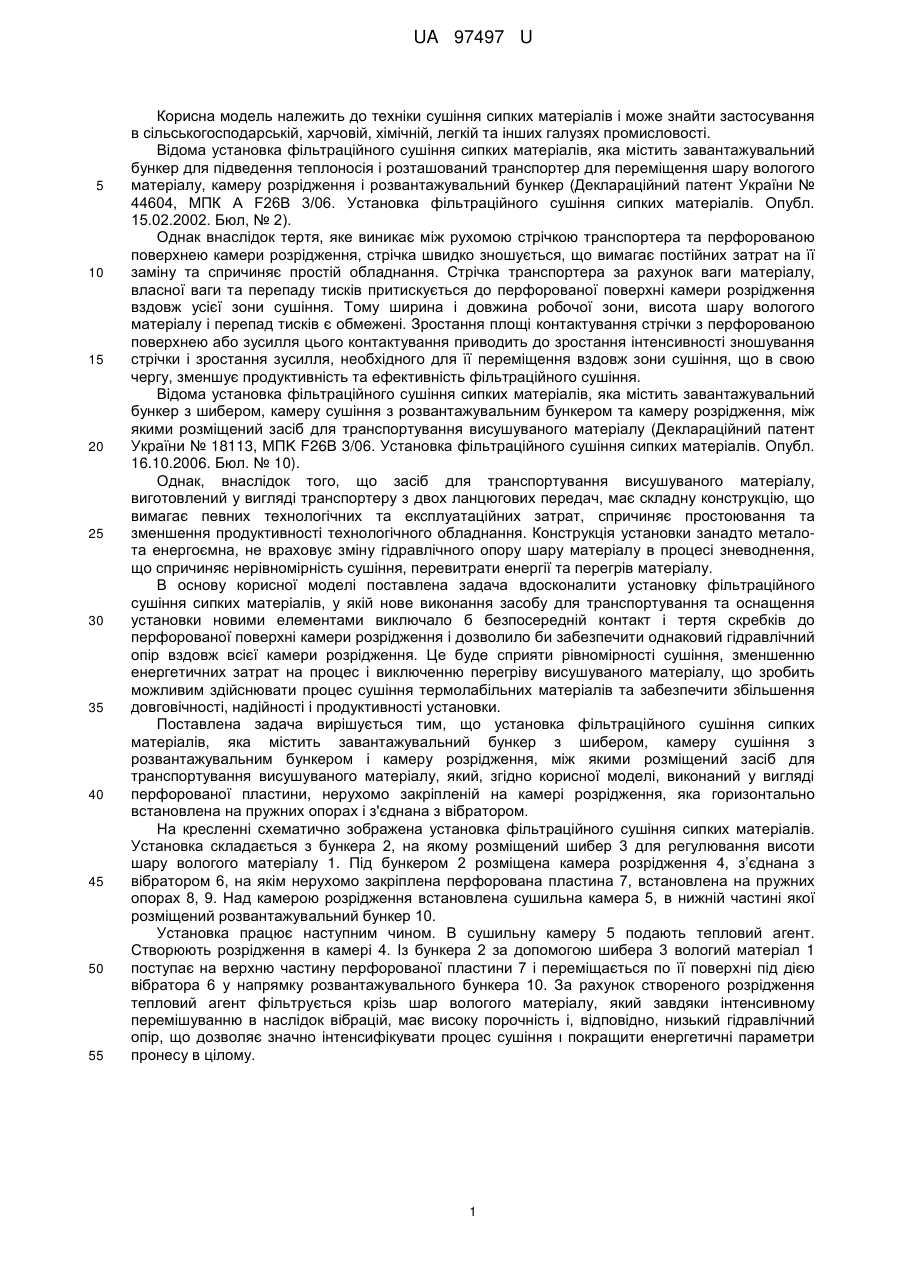

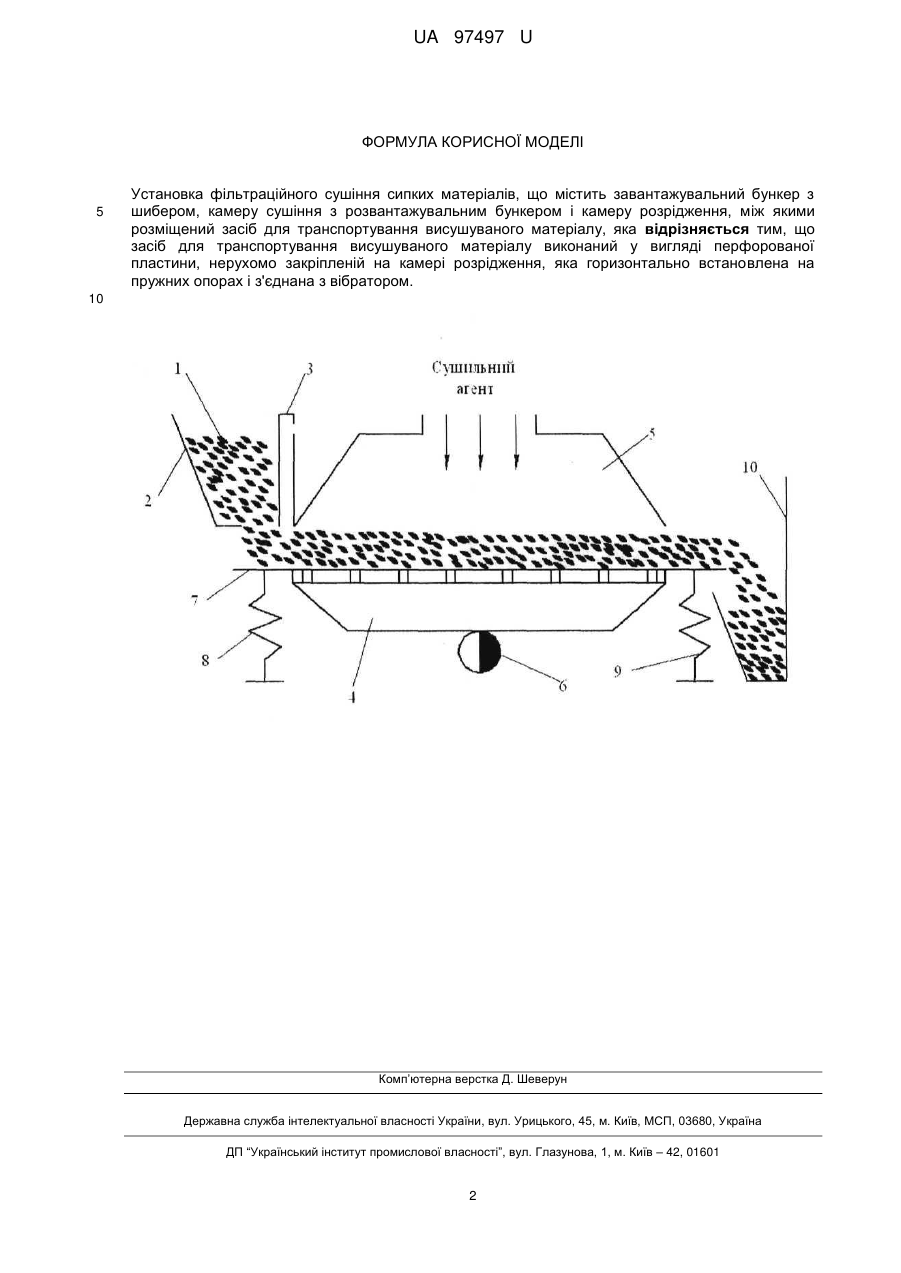

Реферат: UA 97497 U UA 97497 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до техніки сушіння сипких матеріалів і може знайти застосування в сільськогосподарській, харчовій, хімічній, легкій та інших галузях промисловості. Відома установка фільтраційного сушіння сипких матеріалів, яка містить завантажувальний бункер для підведення теплоносія і розташований транспортер для переміщення шару вологого матеріалу, камеру розрідження і розвантажувальний бункер (Деклараційний патент України № 44604, МПК А F26B 3/06. Установка фільтраційного сушіння сипких матеріалів. Опубл. 15.02.2002. Бюл, № 2). Однак внаслідок тертя, яке виникає між рухомою стрічкою транспортера та перфорованою поверхнею камери розрідження, стрічка швидко зношується, що вимагає постійних затрат на її заміну та спричиняє простій обладнання. Стрічка транспортера за рахунок ваги матеріалу, власної ваги та перепаду тисків притискується до перфорованої поверхні камери розрідження вздовж усієї зони сушіння. Тому ширина і довжина робочої зони, висота шару вологого матеріалу і перепад тисків є обмежені. Зростання площі контактування стрічки з перфорованою поверхнею або зусилля цього контактування приводить до зростання інтенсивності зношування стрічки і зростання зусилля, необхідного для її переміщення вздовж зони сушіння, що в свою чергу, зменшує продуктивність та ефективність фільтраційного сушіння. Відома установка фільтраційного сушіння сипких матеріалів, яка містить завантажувальний бункер з шибером, камеру сушіння з розвантажувальним бункером та камеру розрідження, між якими розміщений засіб для транспортування висушуваного матеріалу (Деклараційний патент України № 18113, MПK F26В 3/06. Установка фільтраційного сушіння сипких матеріалів. Опубл. 16.10.2006. Бюл. № 10). Однак, внаслідок того, що засіб для транспортування висушуваного матеріалу, виготовлений у вигляді транспортеру з двох ланцюгових передач, має складну конструкцію, що вимагає певних технологічних та експлуатаційних затрат, спричиняє простоювання та зменшення продуктивності технологічного обладнання. Конструкція установки занадто металота енергоємна, не враховує зміну гідравлічного опору шару матеріалу в процесі зневоднення, що спричиняє нерівномірність сушіння, перевитрати енергії та перегрів матеріалу. В основу корисної моделі поставлена задача вдосконалити установку фільтраційного сушіння сипких матеріалів, у якій нове виконання засобу для транспортування та оснащення установки новими елементами виключало б безпосередній контакт і тертя скребків до перфорованої поверхні камери розрідження і дозволило би забезпечити однаковий гідравлічний опір вздовж всієї камери розрідження. Це буде сприяти рівномірності сушіння, зменшенню енергетичних затрат на процес і виключенню перегріву висушуваного матеріалу, що зробить можливим здійснювати процес сушіння термолабільних матеріалів та забезпечити збільшення довговічності, надійності і продуктивності установки. Поставлена задача вирішується тим, що установка фільтраційного сушіння сипких матеріалів, яка містить завантажувальний бункер з шибером, камеру сушіння з розвантажувальним бункером і камеру розрідження, між якими розміщений засіб для транспортування висушуваного матеріалу, який, згідно корисної моделі, виконаний у вигляді перфорованої пластини, нерухомо закріпленій на камері розрідження, яка горизонтально встановлена на пружних опорах і з'єднана з вібратором. На кресленні схематично зображена установка фільтраційного сушіння сипких матеріалів. Установка складається з бункера 2, на якому розміщений шибер 3 для регулювання висоти шару вологого матеріалу 1. Під бункером 2 розміщена камера розрідження 4, з’єднана з вібратором 6, на якім нерухомо закріплена перфорована пластина 7, встановлена на пружних опорах 8, 9. Над камерою розрідження встановлена сушильна камера 5, в нижній частині якої розміщений розвантажувальний бункер 10. Установка працює наступним чином. В сушильну камеру 5 подають тепловий агент. Створюють розрідження в камері 4. Із бункера 2 за допомогою шибера 3 вологий матеріал 1 поступає на верхню частину перфорованої пластини 7 і переміщається по її поверхні під дією вібратора 6 у напрямку розвантажувального бункера 10. За рахунок створеного розрідження тепловий агент фільтрується крізь шар вологого матеріалу, який завдяки інтенсивному перемішуванню в наслідок вібрацій, має високу порочність і, відповідно, низький гідравлічний опір, що дозволяє значно інтенсифікувати процес сушіння ι покращити енергетичні параметри пронесу в цілому. 1 UA 97497 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Установка фільтраційного сушіння сипких матеріалів, що містить завантажувальний бункер з шибером, камеру сушіння з розвантажувальним бункером і камеру розрідження, між якими розміщений засіб для транспортування висушуваного матеріалу, яка відрізняється тим, що засіб для транспортування висушуваного матеріалу виконаний у вигляді перфорованої пластини, нерухомо закріпленій на камері розрідження, яка горизонтально встановлена на пружних опорах і з'єднана з вібратором. 10 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
