Різець з підйомом різальної вставки

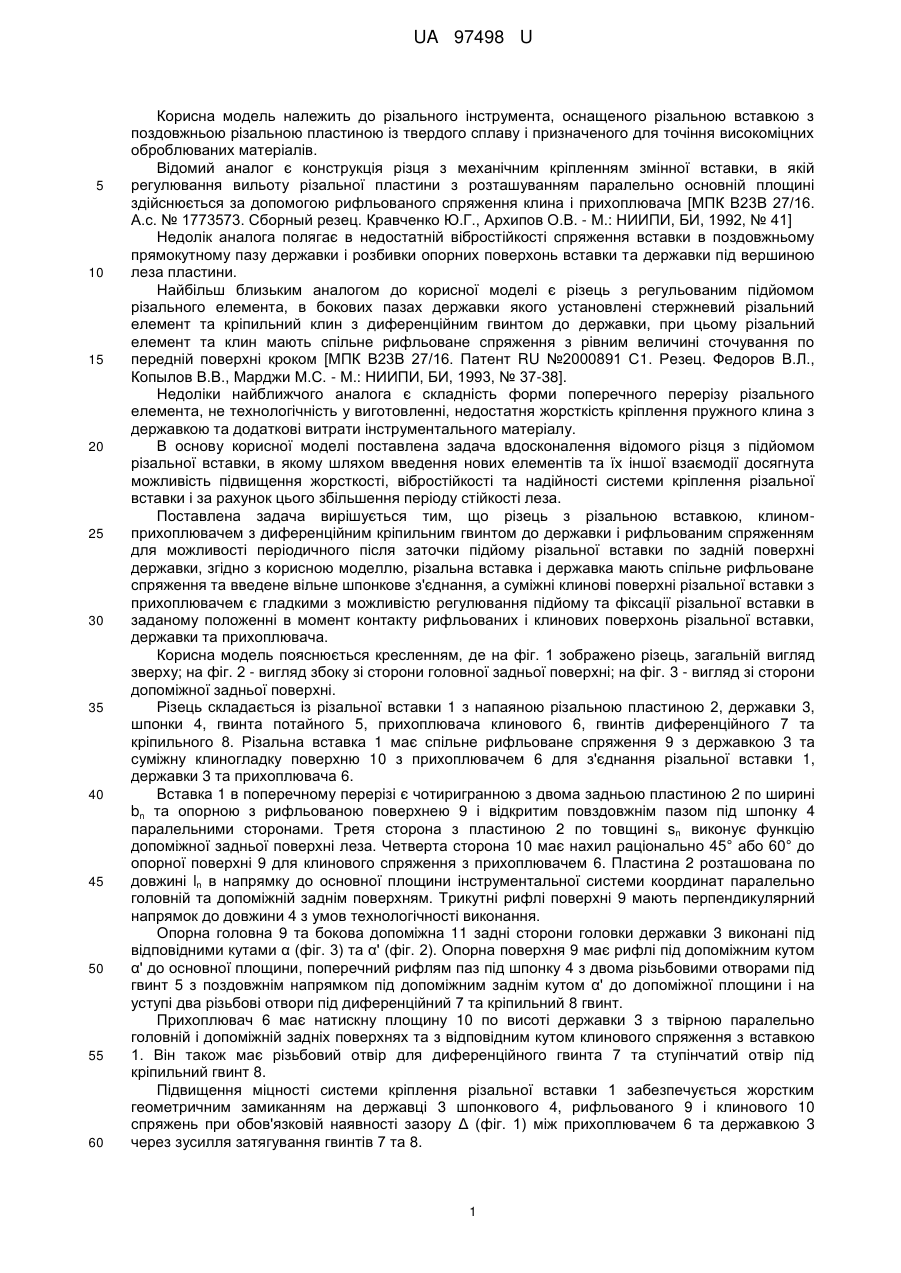

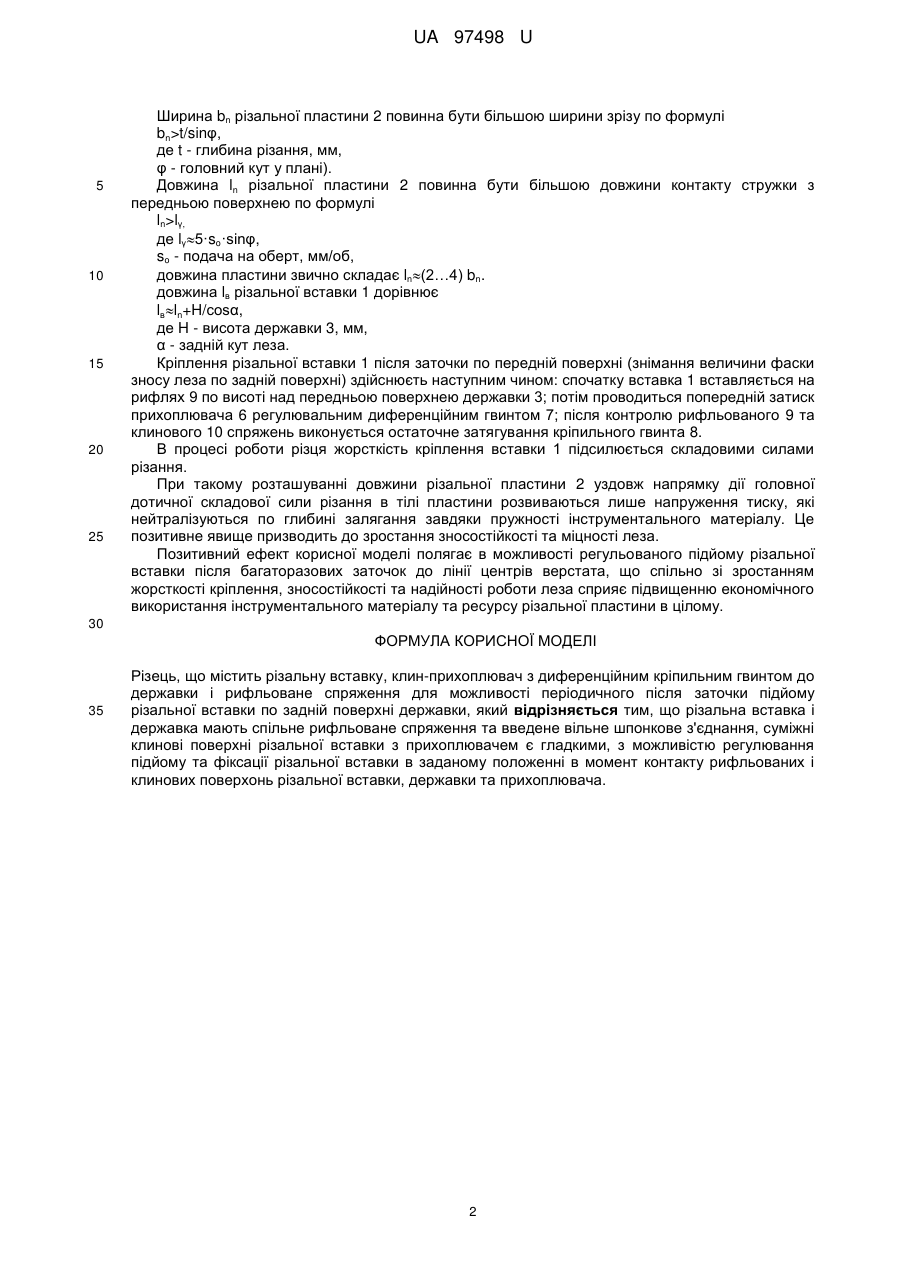

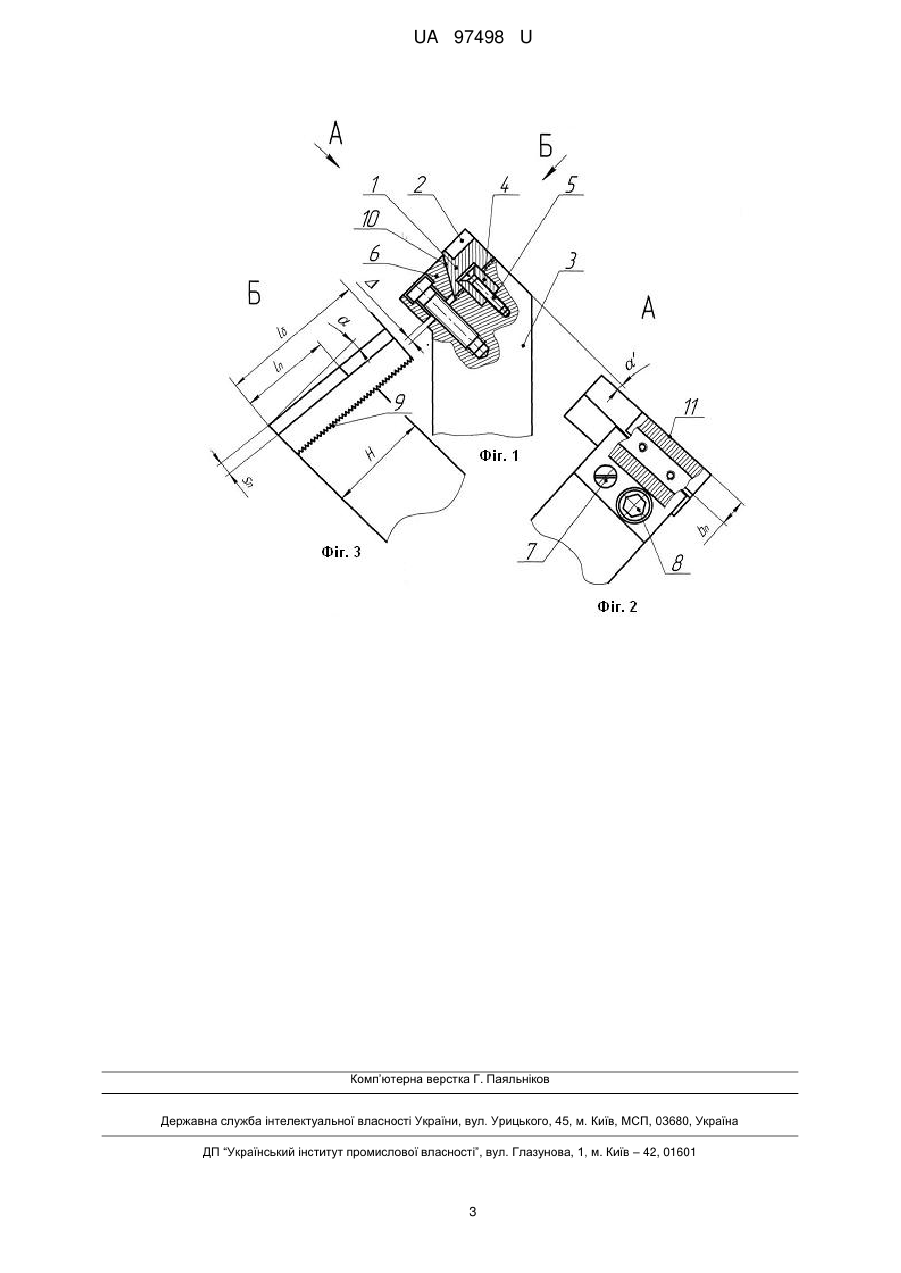

Реферат: UA 97498 U UA 97498 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до різального інструмента, оснащеного різальною вставкою з поздовжньою різальною пластиною із твердого сплаву і призначеного для точіння високоміцних оброблюваних матеріалів. Відомий аналог є конструкція різця з механічним кріпленням змінної вставки, в якій регулювання вильоту різальної пластини з розташуванням паралельно основній площині здійснюється за допомогою рифльованого спряження клина і прихоплювача [МПК В23В 27/16. А.с. № 1773573. Сборный резец. Кравченко Ю.Г., Архипов О.В. - Μ.: НИИПИ, БИ, 1992, № 41] Недолік аналога полягає в недостатній вібростійкості спряження вставки в поздовжньому прямокутному пазу державки і розбивки опорних поверхонь вставки та державки під вершиною леза пластини. Найбільш близьким аналогом до корисної моделі є різець з регульованим підйомом різального елемента, в бокових пазах державки якого установлені стержневий різальний елемент та кріпильний клин з диференційним гвинтом до державки, при цьому різальний елемент та клин мають спільне рифльоване спряження з рівним величині сточування по передній поверхні кроком [МПК В23В 27/16. Патент RU №2000891 С1. Резец. Федоров В.Л., Копылов В.В., Марджи М.С. - Μ.: НИИПИ, БИ, 1993, № 37-38]. Недоліки найближчого аналога є складність форми поперечного перерізу різального елемента, не технологічність у виготовленні, недостатня жорсткість кріплення пружного клина з державкою та додаткові витрати інструментального матеріалу. В основу корисної моделі поставлена задача вдосконалення відомого різця з підйомом різальної вставки, в якому шляхом введення нових елементів та їх іншої взаємодії досягнута можливість підвищення жорсткості, вібростійкості та надійності системи кріплення різальної вставки і за рахунок цього збільшення періоду стійкості леза. Поставлена задача вирішується тим, що різець з різальною вставкою, клиномприхоплювачем з диференційним кріпильним гвинтом до державки і рифльованим спряженням для можливості періодичного після заточки підйому різальної вставки по задній поверхні державки, згідно з корисною моделлю, різальна вставка і державка мають спільне рифльоване спряження та введене вільне шпонкове з'єднання, а суміжні клинові поверхні різальної вставки з прихоплювачем є гладкими з можливістю регулювання підйому та фіксації різальної вставки в заданому положенні в момент контакту рифльованих і клинових поверхонь різальної вставки, державки та прихоплювача. Корисна модель пояснюється кресленням, де на фіг. 1 зображено різець, загальній вигляд зверху; на фіг. 2 - вигляд збоку зі сторони головної задньої поверхні; на фіг. 3 - вигляд зі сторони допоміжної задньої поверхні. Різець складається із різальної вставки 1 з напаяною різальною пластиною 2, державки 3, шпонки 4, гвинта потайного 5, прихоплювача клинового 6, гвинтів диференційного 7 та кріпильного 8. Різальна вставка 1 має спільне рифльоване спряження 9 з державкою 3 та суміжну клиногладку поверхню 10 з прихоплювачем 6 для з'єднання різальної вставки 1, державки 3 та прихоплювача 6. Вставка 1 в поперечному перерізі є чотиригранною з двома задньою пластиною 2 по ширині bn та опорною з рифльованою поверхнею 9 і відкритим повздовжнім пазом під шпонку 4 паралельними сторонами. Третя сторона з пластиною 2 по товщині sn виконує функцію допоміжної задньої поверхні леза. Четверта сторона 10 має нахил раціонально 45° або 60° до опорної поверхні 9 для клинового спряження з прихоплювачем 6. Пластина 2 розташована по довжині ln в напрямку до основної площини інструментальної системи координат паралельно головній та допоміжній заднім поверхням. Трикутні рифлі поверхні 9 мають перпендикулярний напрямок до довжини 4 з умов технологічності виконання. Опорна головна 9 та бокова допоміжна 11 задні сторони головки державки 3 виконані під відповідними кутами α (фіг. 3) та α' (фіг. 2). Опорна поверхня 9 має рифлі під допоміжним кутом α' до основної площини, поперечний рифлям паз під шпонку 4 з двома різьбовими отворами під гвинт 5 з поздовжнім напрямком під допоміжним заднім кутом α' до допоміжної площини і на уступі два різьбові отвори під диференційний 7 та кріпильний 8 гвинт. Прихоплювач 6 має натискну площину 10 по висоті державки 3 з твірною паралельно головній і допоміжній задніх поверхнях та з відповідним кутом клинового спряження з вставкою 1. Він також має різьбовий отвір для диференційного гвинта 7 та ступінчатий отвір під кріпильний гвинт 8. Підвищення міцності системи кріплення різальної вставки 1 забезпечується жорстким геометричним замиканням на державці 3 шпонкового 4, рифльованого 9 і клинового 10 спряжень при обов'язковій наявності зазору Δ (фіг. 1) між прихоплювачем 6 та державкою 3 через зусилля затягування гвинтів 7 та 8. 1 UA 97498 U 5 10 15 20 25 Ширина bn різальної пластини 2 повинна бути більшою ширини зрізу по формулі bn>t/sinφ, де t - глибина різання, мм, φ - головний кут у плані). Довжина ln різальної пластини 2 повинна бути більшою довжини контакту стружки з передньою поверхнею по формулі ln>lγ, де lγ5·so·sinφ, so - подача на оберт, мм/об, довжина пластини звично складає ln(2…4) bn. довжина lв різальної вставки 1 дорівнює lвln+H/cosα, де H - висота державки 3, мм, α - задній кут леза. Кріплення різальної вставки 1 після заточки по передній поверхні (знімання величини фаски зносу леза по задній поверхні) здійснюєть наступним чином: спочатку вставка 1 вставляється на рифлях 9 по висоті над передньою поверхнею державки 3; потім проводиться попередній затиск прихоплювача 6 регулювальним диференційним гвинтом 7; після контролю рифльованого 9 та клинового 10 спряжень виконується остаточне затягування кріпильного гвинта 8. В процесі роботи різця жорсткість кріплення вставки 1 підсилюється складовими силами різання. При такому розташуванні довжини різальної пластини 2 уздовж напрямку дії головної дотичної складової сили різання в тілі пластини розвиваються лише напруження тиску, які нейтралізуються по глибині залягання завдяки пружності інструментального матеріалу. Це позитивне явище призводить до зростання зносостійкості та міцності леза. Позитивний ефект корисної моделі полягає в можливості регульованого підйому різальної вставки після багаторазових заточок до лінії центрів верстата, що спільно зі зростанням жорсткості кріплення, зносостійкості та надійності роботи леза сприяє підвищенню економічного використання інструментального матеріалу та ресурсу різальної пластини в цілому. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Різець, що містить різальну вставку, клин-прихоплювач з диференційним кріпильним гвинтом до державки і рифльоване спряження для можливості періодичного після заточки підйому різальної вставки по задній поверхні державки, який відрізняється тим, що різальна вставка і державка мають спільне рифльоване спряження та введене вільне шпонкове з'єднання, суміжні клинові поверхні різальної вставки з прихоплювачем є гладкими, з можливістю регулювання підйому та фіксації різальної вставки в заданому положенні в момент контакту рифльованих і клинових поверхонь різальної вставки, державки та прихоплювача. 2 UA 97498 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
