Формула / Реферат

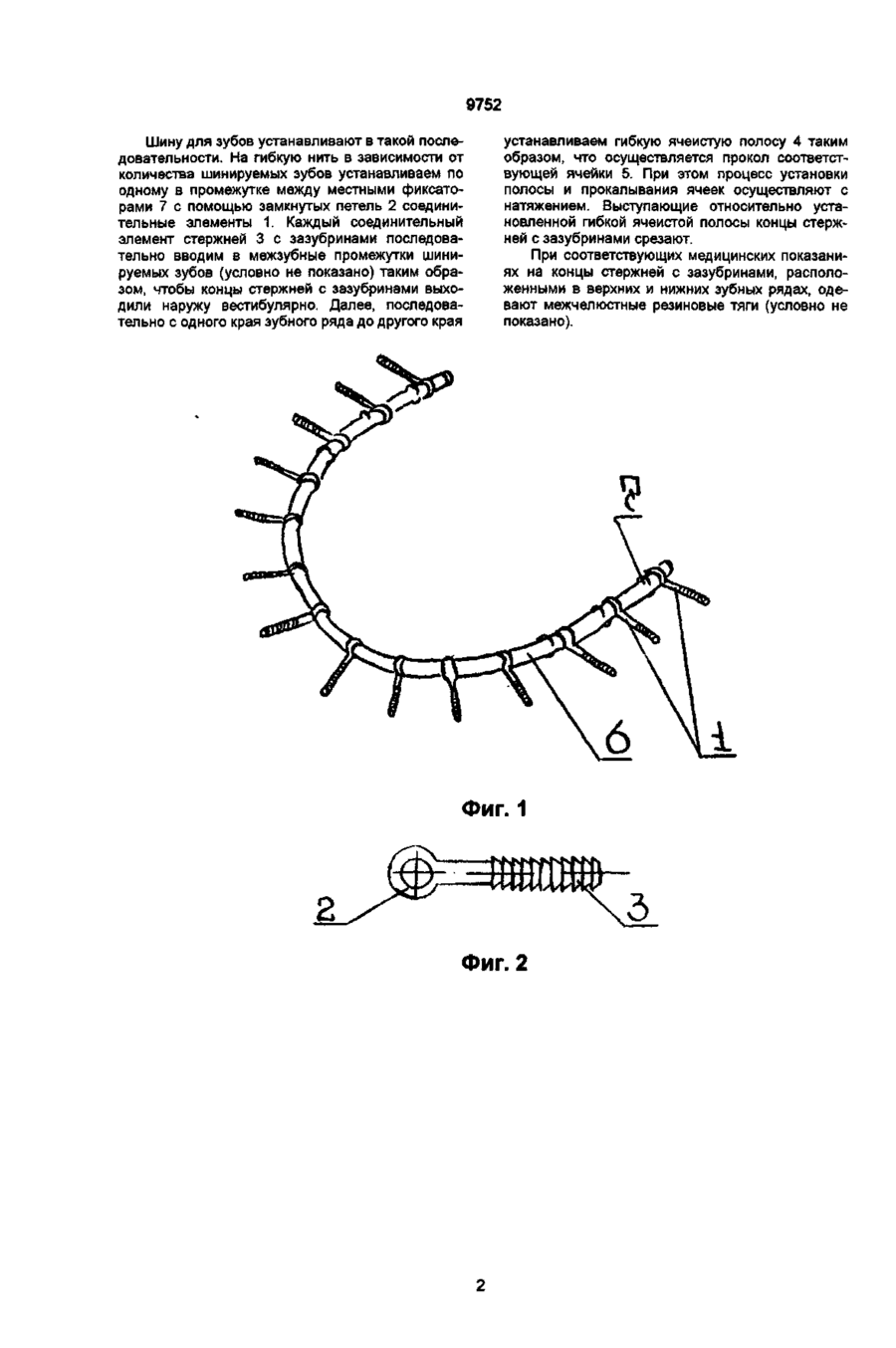

Шина для зубов, содержащая соединитель­ные элементы для размещения в межзубных про­межутках и связанные с ними тяги, отличающаяся тем, что она дополнительно содержит гибкую нить, на которой размещены соединительные элементы, и фиксирующую их положение съемную гибкую ячеистую полосу, при этом каждый соединитель­ный элемент выполнен в виде стержня, содержа­щего на одном конце замкнутую петлю, а на другом - зазубрины, направленные в сторону пет­ли.

Текст

Шина для зубов, содержащая соединительные элементы для размещения в межзубных промежутках, отличающаяся тем, что она дополнительно содержит гибкую нить, на которой размещены соединительные элементы, и фиксирующую их положение съемную гибкую ячеистую полосу, при этом каждый соединительный элемент выполнен в виде стержня, содержащего на одном конце замкнутую петлю, а на другом - зазубрины, направленные в сторону петли Изобретение относится к медицине, в частности к устройствам для шинирования зубов и челюстей Известна шина для зубов [1], содержащая соединительные элементы, установленные в межзубных промежутках, и тяги Соединительные элементы выполнены в виде болтов, длина которых зависит от длины межзубных промежутков, головка каждого болта выполнена сферической и в полости рта ориентирована орально, а гайка выполнена цилиндрической с полусферической головкой и ориентирована вестибулярно Эта шина имеет ограниченную область применения, обусловленную использованием только для двучелюстной фиксации, большое количество мелких деталей - винтов и гаек, определяющих длительность и неудобства в формировании каркаса шин, опасность проникновения деталей шины в дыхательные пути, при установке тяги возможен разворот и смещение зубов, обусловленные давлением винтов и болтов на боковые поверхности зубов В основу изобретения поставлена задача усовершенствования шины для зубов путем изменения вида соединительных элементов и связи между ними, достигается повышение степени фиксации, а также удобство установки шины, исключается поворот и смещение шинируемых зубов Поставленная задача решается тем, что в шине для зубов, содержащей соединительные элементы, устанавливаемые в межзубных промежутках, и тяги, согласно изобретению, соединительные элементы на одном конце имеют замкнутую петлю, а на другом - стержень с зазубринами, на клоненными под острым углом к оси стержня в сторону замкнутой петли и замыкаемыми относительно межзубных промежутков гибкой ячеистой полосой, устанавливаемой вестибулярно При этом замкнутые петли установлены на гибкой нити с оральной стороны Такой шиной для зубов благодаря выполнению в ней соединительных элементов, на одном конце имеющих замкнутую петлю, а на другом стержень с зазубринами, объединенных между собой с вестибулярной стороны гибкой ячеистой полосой, а с оральной - гибкой нитью, обеспечивается упрощение конструкции, значительно сокращается время шинирования, достигается удобство установки, исключается попадание деталей шины в дыхательные пути, улучшается терапевтический эффект Шина для зубов изображена на фиг 1, 2, 3, 4 На фиг 1 показаны соединительные элементы, размещенные на гибкой нити, на фиг 2 - соединительный элемент в увеличенном масштабе, на фиг 3 - гибкая ячеистая полоса, на фиг 4 местное изображение (увеличенное) гибкой ячеистой полосы Шина для зубов состоит из соединительных элементов 1, на одном конце содержащих замкнутую петлю 2, а на другом - стержень 3 с зазубринами, наклоненными под острым углом в сторону замкнутой петли, гибкой ячеистой полосы 4 с ячейками 5 в виде усеченной пирамиды и гибкой нити 6 с местными фиксаторами 7, распределяющими положение соединительных элементов и препятствующими их смещению с нити см о ю оГ 9752 Шину для зубов устанавливают в такой последовательности. На гибкую нить в зависимости от количества шинируемых зубов устанавливаем по одному в промежутке между местными фиксаторами 7 с помощью замкнутых петель 2 соединительные элементы 1. Каждый соединительный элемент стержней 3 с зазубринами последовательно вводим в межзубные промежутки шинируемых зубов (условно не показано) таким образом, чтобы концы стержней с зазубринами выходили наружу вестибулярно. Далее, последовательно с одного края зубного ряда до другого края устанавливаем гибкую ячеистую полосу 4 таким образом, что осуществляется прокол соответствующей ячейки 5. При этом процесс установки полосы и прокалывания ячеек осуществляют с натяжением. Выступающие относительно установленной гибкой ячеистой полосы концы стержней с зазубринами срезают. При соответствующих медицинских показаниях на концы стержней с зазубринами, расположенными в верхних и нижних зубных рядах, одевают межчелюстные резиновые тяги (условно не показано). Фиг. 1 Фиг. 2 9752 Фиг. 4 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку p/ руу Обсяг DJ& рбл -вид арк 2001 р Формат 60x84 1/8. р. р Тираж 50 прим Зам 0О4 УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180 (044) 268-25-22

Дивитися

Додаткова інформація

Назва патенту англійською

Dental splint

Автори англійською

Kulagin Vitalii Mykhailovych, Kulagina Olena Vitaliivna

Назва патенту російською

Шина для зубов

Автори російською

Кулагин Виталий Михайлович, Кулагина Елена Витальевна

МПК / Мітки

МПК: A61C 8/00, A61C 19/00

Мітки: шина, зубів
