Спосіб кріплення паралельних розтяжок рухомої частини вимірювального приладу

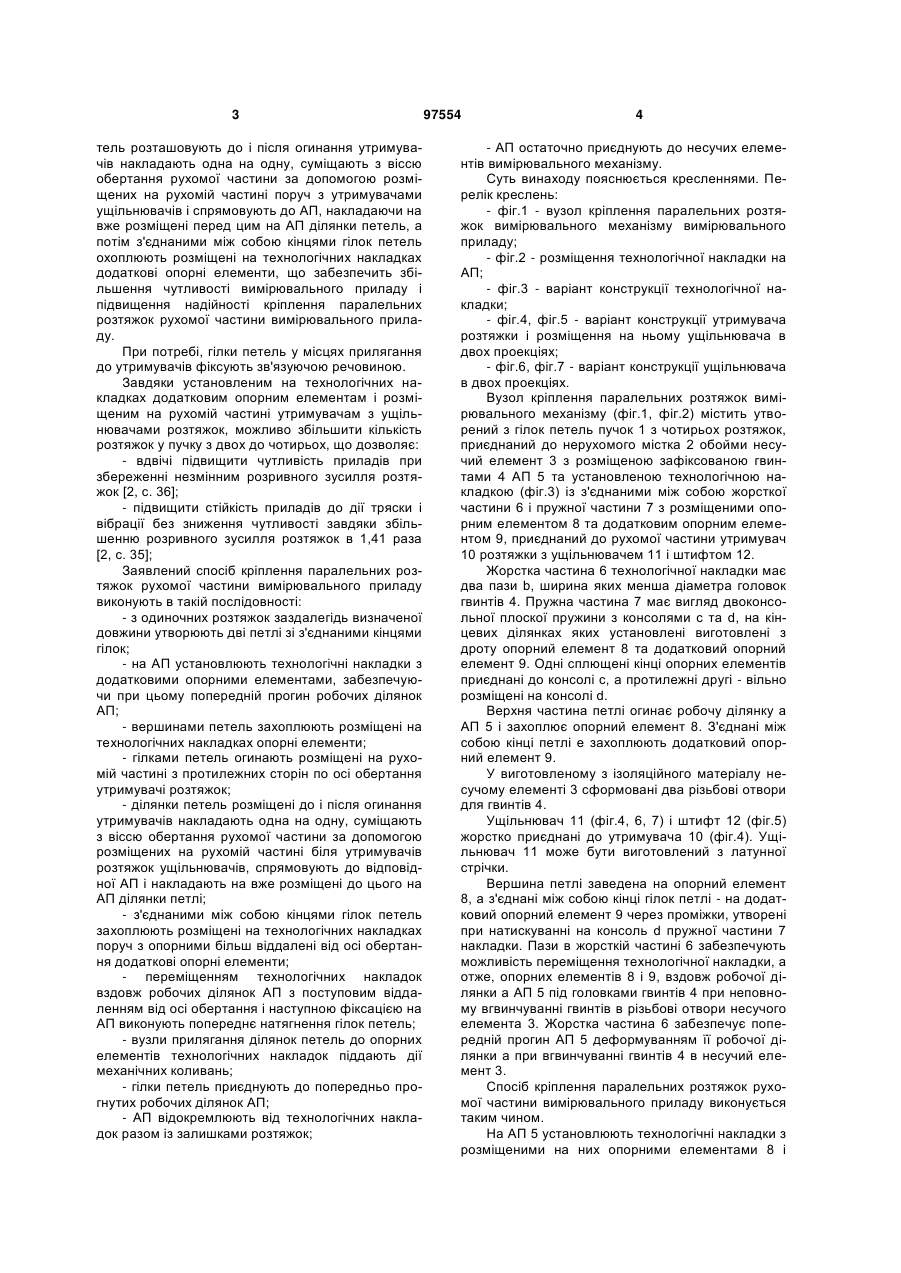

Спосіб кріплення паралельних розтяжок рухомої частини вимірювального приладу, за яким з одиночних розтяжок утворюють петлі зі з'єднаними кінцями гілок, виконують попереднє натягнення утворених гілок петель переміщенням установлених на амортизаційних пружинах (АП), розташованих на несучих елементах вимірювального приладу, технологічних накладок з опорними елементами, охопленими вершинами петель, вздовж лінії прилягання гілок петель до робочих C2 2 (19) 1 3 тель розташовують до і після огинання утримувачів накладають одна на одну, суміщають з віссю обертання рухомої частини за допомогою розміщених на рухомій частині поруч з утримувачами ущільнювачів і спрямовують до АП, накладаючи на вже розміщені перед цим на АП ділянки петель, а потім з'єднаними між собою кінцями гілок петель охоплюють розміщені на технологічних накладках додаткові опорні елементи, що забезпечить збільшення чутливості вимірювального приладу і підвищення надійності кріплення паралельних розтяжок рухомої частини вимірювального приладу. При потребі, гілки петель у місцях прилягання до утримувачів фіксують зв'язуючою речовиною. Завдяки установленим на технологічних накладках додатковим опорним елементам і розміщеним на рухомій частині утримувачам з ущільнювачами розтяжок, можливо збільшити кількість розтяжок у пучку з двох до чотирьох, що дозволяє: - вдвічі підвищити чутливість приладів при збереженні незмінним розривного зусилля розтяжок [2, с. 36]; - підвищити стійкість приладів до дії тряски і вібрації без зниження чутливості завдяки збільшенню розривного зусилля розтяжок в 1,41 раза [2, с. 35]; Заявлений спосіб кріплення паралельних розтяжок рухомої частини вимірювального приладу виконують в такій послідовності: - з одиночних розтяжок заздалегідь визначеної довжини утворюють дві петлі зі з'єднаними кінцями гілок; - на АП установлюють технологічні накладки з додатковими опорними елементами, забезпечуючи при цьому попередній прогин робочих ділянок АП; - вершинами петель захоплюють розміщені на технологічних накладках опорні елементи; - гілками петель огинають розміщені на рухомій частині з протилежних сторін по осі обертання утримувачі розтяжок; - ділянки петель розміщені до і після огинання утримувачів накладають одна на одну, суміщають з віссю обертання рухомої частини за допомогою розміщених на рухомій частині біля утримувачів розтяжок ущільнювачів, спрямовують до відповідної АП і накладають на вже розміщені до цього на АП ділянки петлі; - з'єднаними між собою кінцями гілок петель захоплюють розміщені на технологічних накладках поруч з опорними більш віддалені від осі обертання додаткові опорні елементи; - переміщенням технологічних накладок вздовж робочих ділянок АП з поступовим віддаленням від осі обертання і наступною фіксацією на АП виконують попереднє натягнення гілок петель; - вузли прилягання ділянок петель до опорних елементів технологічних накладок піддають дії механічних коливань; - гілки петель приєднують до попередньо прогнутих робочих ділянок АП; - АП відокремлюють від технологічних накладок разом із залишками розтяжок; 97554 4 - АП остаточно приєднують до несучих елементів вимірювального механізму. Суть винаходу пояснюється кресленнями. Перелік креслень: - фіг.1 - вузол кріплення паралельних розтяжок вимірювального механізму вимірювального приладу; - фіг.2 - розміщення технологічної накладки на АП; - фіг.3 - варіант конструкції технологічної накладки; - фіг.4, фіг.5 - варіант конструкції утримувача розтяжки і розміщення на ньому ущільнювача в двох проекціях; - фіг.6, фіг.7 - варіант конструкції ущільнювача в двох проекціях. Вузол кріплення паралельних розтяжок вимірювального механізму (фіг.1, фіг.2) містить утворений з гілок петель пучок 1 з чотирьох розтяжок, приєднаний до нерухомого містка 2 обойми несучий елемент 3 з розміщеною зафіксованою гвинтами 4 АП 5 та установленою технологічною накладкою (фіг.3) із з'єднаними між собою жорсткої частини 6 і пружної частини 7 з розміщеними опорним елементом 8 та додатковим опорним елементом 9, приєднаний до рухомої частини утримувач 10 розтяжки з ущільнювачем 11 і штифтом 12. Жорстка частина 6 технологічної накладки має два пази b, ширина яких менша діаметра головок гвинтів 4. Пружна частина 7 має вигляд двоконсольної плоскої пружини з консолями с та d, на кінцевих ділянках яких установлені виготовлені з дроту опорний елемент 8 та додатковий опорний елемент 9. Одні сплющені кінці опорних елементів приєднані до консолі с, а протилежні другі - вільно розміщені на консолі d. Верхня частина петлі огинає робочу ділянку а АП 5 і захоплює опорний елемент 8. З'єднані між собою кінці петлі е захоплюють додатковий опорний елемент 9. У виготовленому з ізоляційного матеріалу несучому елементі 3 сформовані два різьбові отвори для гвинтів 4. Ущільнювач 11 (фіг.4, 6, 7) і штифт 12 (фіг.5) жорстко приєднані до утримувача 10 (фіг.4). Ущільнювач 11 може бути виготовлений з латунної стрічки. Вершина петлі заведена на опорний елемент 8, а з'єднані між собою кінці гілок петлі - на додатковий опорний елемент 9 через проміжки, утворені при натискуванні на консоль d пружної частини 7 накладки. Пази в жорсткій частині 6 забезпечують можливість переміщення технологічної накладки, а отже, опорних елементів 8 і 9, вздовж робочої ділянки a АП 5 під головками гвинтів 4 при неповному вгвинчуванні гвинтів в різьбові отвори несучого елемента 3. Жорстка частина 6 забезпечує попередній прогин АП 5 деформуванням її робочої ділянки a при вгвинчуванні гвинтів 4 в несучий елемент 3. Спосіб кріплення паралельних розтяжок рухомої частини вимірювального приладу виконується таким чином. На АП 5 установлюють технологічні накладки з розміщеними на них опорними елементами 8 і 5 додатковими опорними елементами 9 та фіксують призначеними для кріплення АП 5 гвинтами 4. Технологічні накладки просувають під головки гвинтів 4. З одиночних розтяжок заздалегідь визначеної довжини утворюють дві петлі, кінці кожної з них з'єднують зв'язуючою речовиною, наприклад олов'яно-свинцевим припоєм. З'єднані між собою гілки петель заводять під розміщені на утримувачах 10 штифти 12, один з яких зображений на фіг.1 і на фіг.3, а другий, що знаходиться з протилежного боку рухомої частини вимірювального механізму на фіг.1, не зображений. Накладеними одна на одну гілками петель огинають штифти 12, забезпечуючи при цьому накладання одна на одну ділянок гілок петель до і після огинання за допомогою ущільнювача 11. Розміщені одна на одній гілки петель накладають на робочу ділянку a АП5. Вершинами петель захоплюють опорні елементи 8, а з'єднаними кінцями петель - додаткові опорні елементи 9. Здійснюють попереднє натягнення гілок петель переміщенням технологічних накладок вздовж поверхні прилягання гілок петель до робочої ділянки a АП 5 з поступовим віддаленням опорних елементів 8 і 9 від осі обертання рухомої частини. Переміщення припиняють, коли гілки петель вирівняються і накладуться одна на одну. В такому 97554 6 положенні технологічні накладки разом з АП 5 жорстко приєднують до несучих елементів 3 гвинтами 4. Після цього вузли кріплення паралельних розтяжок піддають дії механічних коливань, наприклад, шляхом ручного натискування і відпускання опорних елементів 8 і 9. Потім накладені одна на одну гілки петель приєднують в місці f, наприклад припаюють, до робочої ділянки а АП 5, а залишки петель відокремлюють. АП 5 звільняють від технологічних накладок, при цьому завдяки пазам в відпадає потреба в повному вигвинчуванні гвинтів 4 з несучого елемента 3. Після відокремлення технологічних накладок АП 5 остаточно приєднують до несучого елемента 3 гвинтами 4. Для запобігання зміщенню розтяжок на штифтах 12 при інтенсивній дії тряски і вібрації розтяжки на штифтах 12 фіксують зв'язуючою речовиною, наприклад ґрунтовкою. Джерела інформації: 1. Патент України на винахід № 88269 "Спосіб кріплення біфілярних розтяжок рухомої частини вимірювального приладу", МПК G01R1/02, Куницький А. В. 2. Миниатюрные приборы и приборы малой автоматизации. / Под ред. Г.Д. Лонинова. - М.: ОНТИприбор, 1967. - 80 с. 7 97554 8 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
