Електроакустичний перетворювач

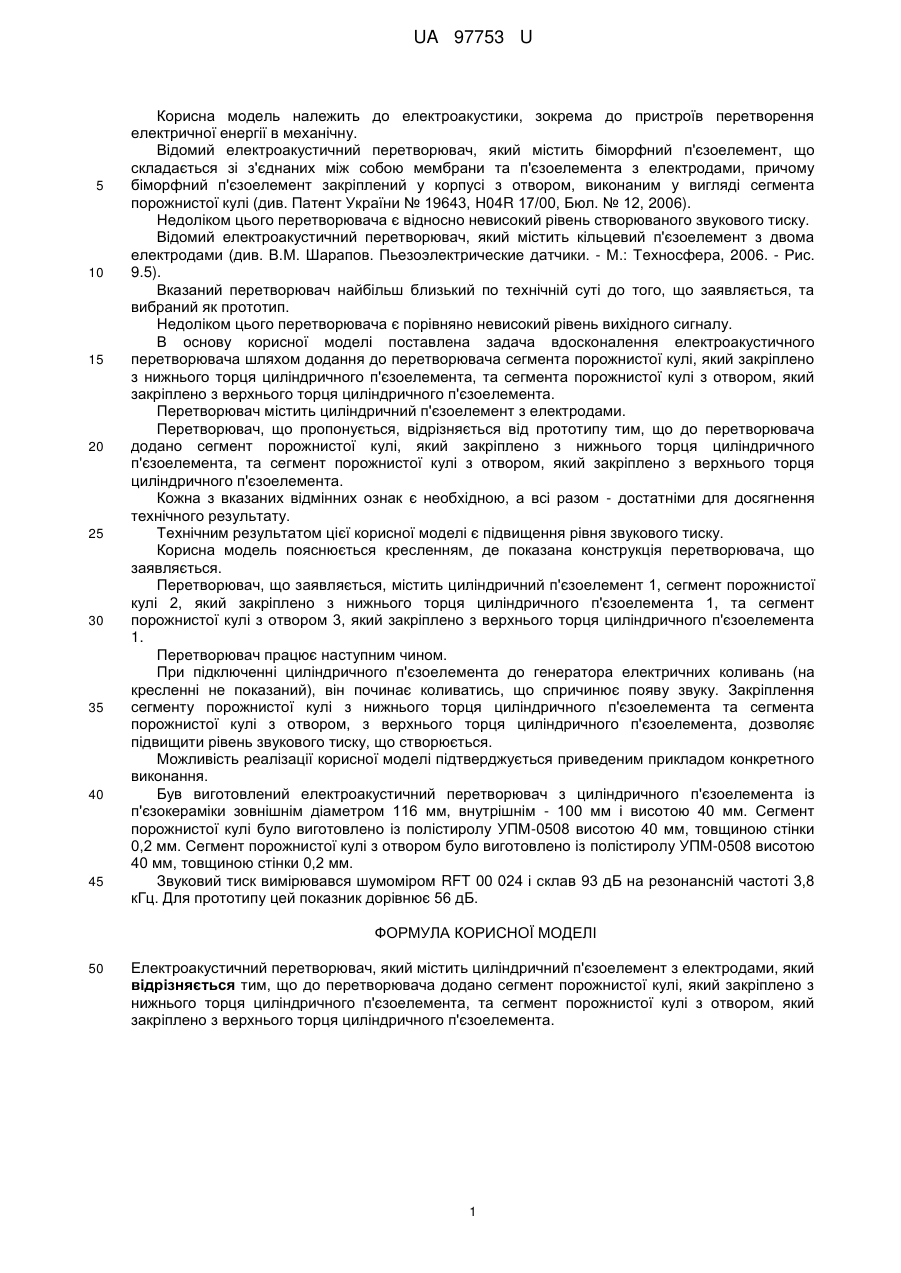

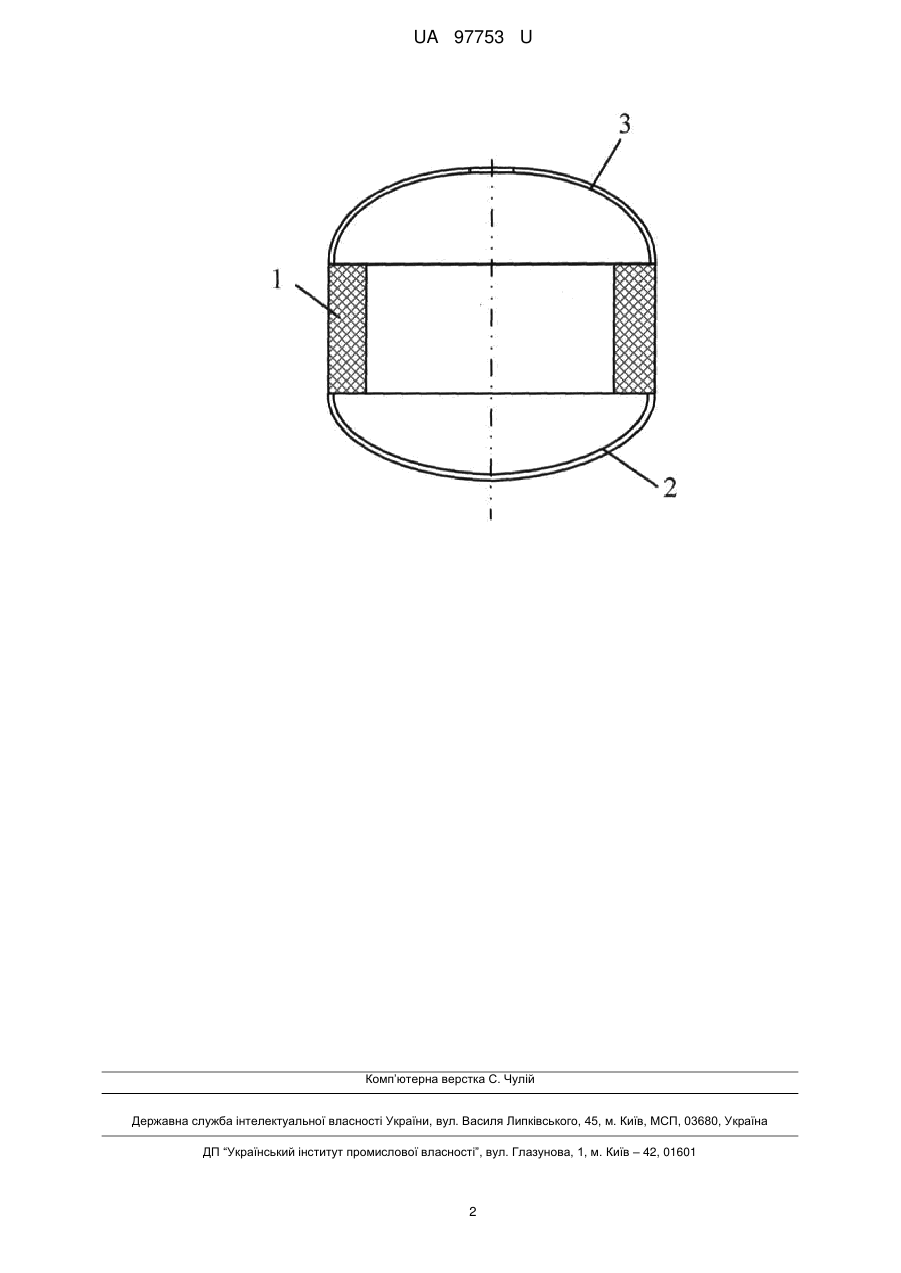

Реферат: UA 97753 U UA 97753 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до електроакустики, зокрема до пристроїв перетворення електричної енергії в механічну. Відомий електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається зі з'єднаних між собою мембрани та п'єзоелемента з електродами, причому біморфний п'єзоелемент закріплений у корпусі з отвором, виконаним у вигляді сегмента порожнистої кулі (див. Патент України № 19643, H04R 17/00, Бюл. № 12, 2006). Недоліком цього перетворювача є відносно невисокий рівень створюваного звукового тиску. Відомий електроакустичний перетворювач, який містить кільцевий п'єзоелемент з двома електродами (див. В.М. Шарапов. Пьезоэлектрические датчики. - М.: Техносфера, 2006. - Рис. 9.5). Вказаний перетворювач найбільш близький по технічній суті до того, що заявляється, та вибраний як прототип. Недоліком цього перетворювача є порівняно невисокий рівень вихідного сигналу. В основу корисної моделі поставлена задача вдосконалення електроакустичного перетворювача шляхом додання до перетворювача сегмента порожнистої кулі, який закріплено з нижнього торця циліндричного п'єзоелемента, та сегмента порожнистої кулі з отвором, який закріплено з верхнього торця циліндричного п'єзоелемента. Перетворювач містить циліндричний п'єзоелемент з електродами. Перетворювач, що пропонується, відрізняється від прототипу тим, що до перетворювача додано сегмент порожнистої кулі, який закріплено з нижнього торця циліндричного п'єзоелемента, та сегмент порожнистої кулі з отвором, який закріплено з верхнього торця циліндричного п'єзоелемента. Кожна з вказаних відмінних ознак є необхідною, а всі разом - достатніми для досягнення технічного результату. Технічним результатом цієї корисної моделі є підвищення рівня звукового тиску. Корисна модель пояснюється кресленням, де показана конструкція перетворювача, що заявляється. Перетворювач, що заявляється, містить циліндричний п'єзоелемент 1, сегмент порожнистої кулі 2, який закріплено з нижнього торця циліндричного п'єзоелемента 1, та сегмент порожнистої кулі з отвором 3, який закріплено з верхнього торця циліндричного п'єзоелемента 1. Перетворювач працює наступним чином. При підключенні циліндричного п'єзоелемента до генератора електричних коливань (на кресленні не показаний), він починає коливатись, що спричинює появу звуку. Закріплення сегменту порожнистої кулі з нижнього торця циліндричного п'єзоелемента та сегмента порожнистої кулі з отвором, з верхнього торця циліндричного п'єзоелемента, дозволяє підвищити рівень звукового тиску, що створюється. Можливість реалізації корисної моделі підтверджується приведеним прикладом конкретного виконання. Був виготовлений електроакустичний перетворювач з циліндричного п'єзоелемента із п'єзокераміки зовнішнім діаметром 116 мм, внутрішнім - 100 мм і висотою 40 мм. Сегмент порожнистої кулі було виготовлено із полістиролу УПМ-0508 висотою 40 мм, товщиною стінки 0,2 мм. Сегмент порожнистої кулі з отвором було виготовлено із полістиролу УПМ-0508 висотою 40 мм, товщиною стінки 0,2 мм. Звуковий тиск вимірювався шумоміром RFT 00 024 і склав 93 дБ на резонансній частоті 3,8 кГц. Для прототипу цей показник дорівнює 56 дБ. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Електроакустичний перетворювач, який містить циліндричний п'єзоелемент з електродами, який відрізняється тим, що до перетворювача додано сегмент порожнистої кулі, який закріплено з нижнього торця циліндричного п'єзоелемента, та сегмент порожнистої кулі з отвором, який закріплено з верхнього торця циліндричного п'єзоелемента. 1 UA 97753 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
