Електроакустичний перетворювач

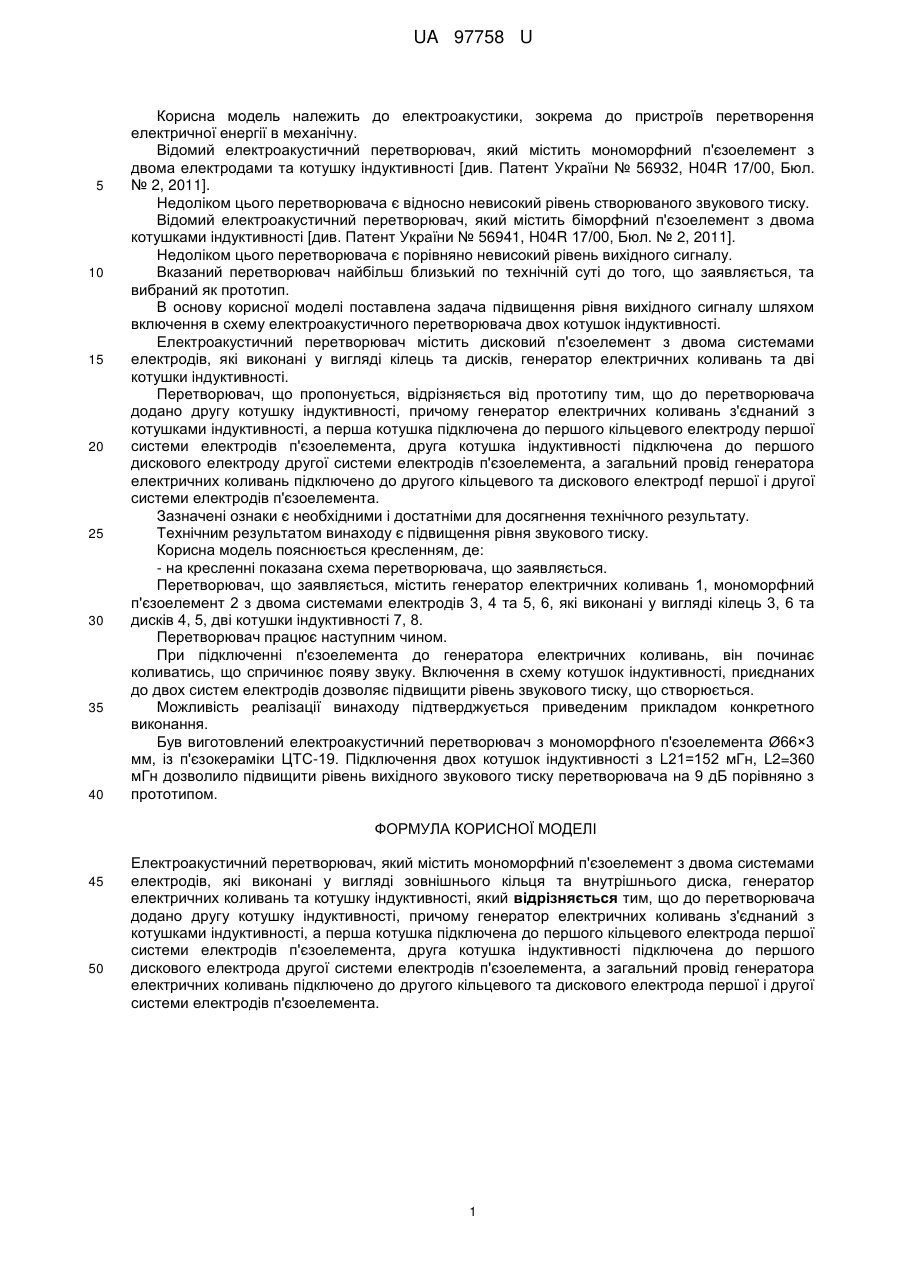

Реферат: Електроакустичний перетворювач містить мономорфний п'єзоелемент з двома системами електродів, які виконані у вигляді зовнішнього кільця та внутрішнього диска, генератор електричних коливань та котушку індуктивності. До перетворювача додано другу котушку індуктивності, причому генератор електричних коливань з'єднаний з котушками індуктивності, а перша котушка підключена до першого кільцевого електрода першої системи електродів п'єзоелемента, друга котушка індуктивності підключена до першого дискового електрода другої системи електродів п'єзоелемента, а загальний провід генератора електричних коливань підключено до другого кільцевого та дискового електрода першої і другої системи електродів п'єзоелемента. UA 97758 U (54) ЕЛЕКТРОАКУСТИЧНИЙ ПЕРЕТВОРЮВАЧ UA 97758 U UA 97758 U 5 10 15 20 25 30 35 40 Корисна модель належить до електроакустики, зокрема до пристроїв перетворення електричної енергії в механічну. Відомий електроакустичний перетворювач, який містить мономорфний п'єзоелемент з двома електродами та котушку індуктивності [див. Патент України № 56932, H04R 17/00, Бюл. № 2, 2011]. Недоліком цього перетворювача є відносно невисокий рівень створюваного звукового тиску. Відомий електроакустичний перетворювач, який містить біморфний п'єзоелемент з двома котушками індуктивності [див. Патент України № 56941, H04R 17/00, Бюл. № 2, 2011]. Недоліком цього перетворювача є порівняно невисокий рівень вихідного сигналу. Вказаний перетворювач найбільш близький по технічній суті до того, що заявляється, та вибраний як прототип. В основу корисної моделі поставлена задача підвищення рівня вихідного сигналу шляхом включення в схему електроакустичного перетворювача двох котушок індуктивності. Електроакустичний перетворювач містить дисковий п'єзоелемент з двома системами електродів, які виконані у вигляді кілець та дисків, генератор електричних коливань та дві котушки індуктивності. Перетворювач, що пропонується, відрізняється від прототипу тим, що до перетворювача додано другу котушку індуктивності, причому генератор електричних коливань з'єднаний з котушками індуктивності, а перша котушка підключена до першого кільцевого електроду першої системи електродів п'єзоелемента, друга котушка індуктивності підключена до першого дискового електроду другої системи електродів п'єзоелемента, а загальний провід генератора електричних коливань підключено до другого кільцевого та дискового електродf першої і другої системи електродів п'єзоелемента. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом винаходу є підвищення рівня звукового тиску. Корисна модель пояснюється кресленням, де: - на кресленні показана схема перетворювача, що заявляється. Перетворювач, що заявляється, містить генератор електричних коливань 1, мономорфний п'єзоелемент 2 з двома системами електродів 3, 4 та 5, 6, які виконані у вигляді кілець 3, 6 та дисків 4, 5, дві котушки індуктивності 7, 8. Перетворювач працює наступним чином. При підключенні п'єзоелемента до генератора електричних коливань, він починає коливатись, що спричинює появу звуку. Включення в схему котушок індуктивності, приєднаних до двох систем електродів дозволяє підвищити рівень звукового тиску, що створюється. Можливість реалізації винаходу підтверджується приведеним прикладом конкретного виконання. Був виготовлений електроакустичний перетворювач з мономорфного п'єзоелемента Ø66×3 мм, із п'єзокераміки ЦТС-19. Підключення двох котушок індуктивності з L21=152 мГн, L2=360 мГн дозволило підвищити рівень вихідного звукового тиску перетворювача на 9 дБ порівняно з прототипом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Електроакустичний перетворювач, який містить мономорфний п'єзоелемент з двома системами електродів, які виконані у вигляді зовнішнього кільця та внутрішнього диска, генератор електричних коливань та котушку індуктивності, який відрізняється тим, що до перетворювача додано другу котушку індуктивності, причому генератор електричних коливань з'єднаний з котушками індуктивності, а перша котушка підключена до першого кільцевого електрода першої системи електродів п'єзоелемента, друга котушка індуктивності підключена до першого дискового електрода другої системи електродів п'єзоелемента, а загальний провід генератора електричних коливань підключено до другого кільцевого та дискового електрода першої і другої системи електродів п'єзоелемента. 1 UA 97758 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
