Спосіб обробки поверхонь секторів барабана для зборки покришок пневматичних шин

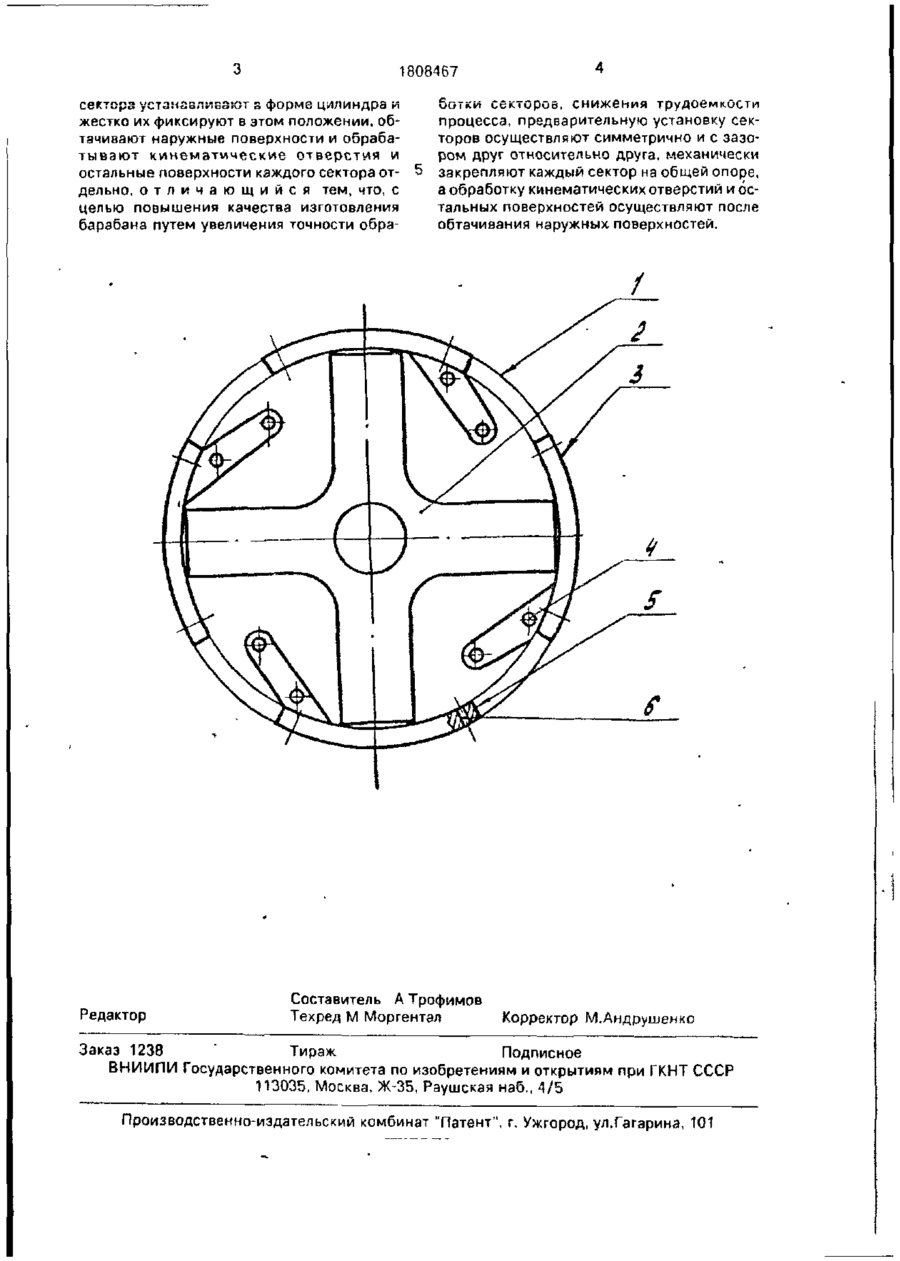

Изобретение относится к производству конструктивных элементов оборудования для шинной промышленности Обтачивание наружной поверхности секторов осуществляют при симметричной установке их с зазорами и жесткой фиксации каждого сектора относительно общей опоры путем механического крепления Обработку кинематических отверстий и остальных поверхностей осуществляют после обтачивания наружных поверхностей 1 ил Изобретение относится к производству конструктивных элементов оборудования для шинной промышленности, в частности, к обработке секторов барабанов для сборки покрышек пневматических шин Цель предлагаемого изобретения - повысить, качество изготовления барабана путем увеличения точности обработки секторов, снизить трудоемкость процесса и повысить ремонтопригодность барабанов На чертеже изображена схема компоновки секторов в условный цилиндр Предлагаемый способ обработки секторов барабана для сборки покрышек осуществляется следующим образом Из секторов образуют (условно) цилиндр 1, фиксируя их жестко на общей опоре 2 путем механического крепления Секторы симметрично располагают на опоре 2 с зазорами между соседними секторами Затем обтачивают наружные поверхности 3 до полной готовности После снятия секторов с общей опоры 2 обрабатывают кинематические отверстия 4 и остальные поверхности торцы стыков 5, отверстия 6 и т п Для этого каждый сектор жестко фиксируют, базируя на обточенную наружную поверхность 3 При обоаботке кинематических отверстий и остальных поверхностей отсчет производится от обточенной наружной поверхности В сравнении с прототипом предлагаемый способ обработки секторов гарантирует высокую точность положения взаимосвязанных поверхностей (наружного диаметра, кинематических отверстий стыков и т п ), исключает дополнительные разборки и сборки барабана, что снижает трудоемкость изготовления и повышает производительность труда Формула изобретения Способ обработки поверхностей секторов барабана для сборки покрышек пневматических шин, при котором предварительно 1808467 сектора устанавливают з форме цилиндра и жестко их фиксируют в этом положении, обтачивают наружные поверхности и обрабатывают к и н е м а т и ч е с к и е отверстия и остальные поверхности каждого сектора отдельно, о т л и ч а ю щ и й с я тем, что, с целью повышения качества изготовления барабана путем увеличения точности обра Редактор ботки СектОрОВ, Снижении і руДОемкиС і п процесса, предварительную установку секторов осуществляют симметрично и с зазором друг относительно друга, механически закрепляют каждый сектор на общей опоре, а обработку кинематических отверстий и остальных поверхностей осуществляют после обтачивания наружных поверхностей. Составитель А Трофимов Техред М Моргентэл Корректор М.Андрушенко Заказ 1238 ' Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
