Привід рукавичного автомата

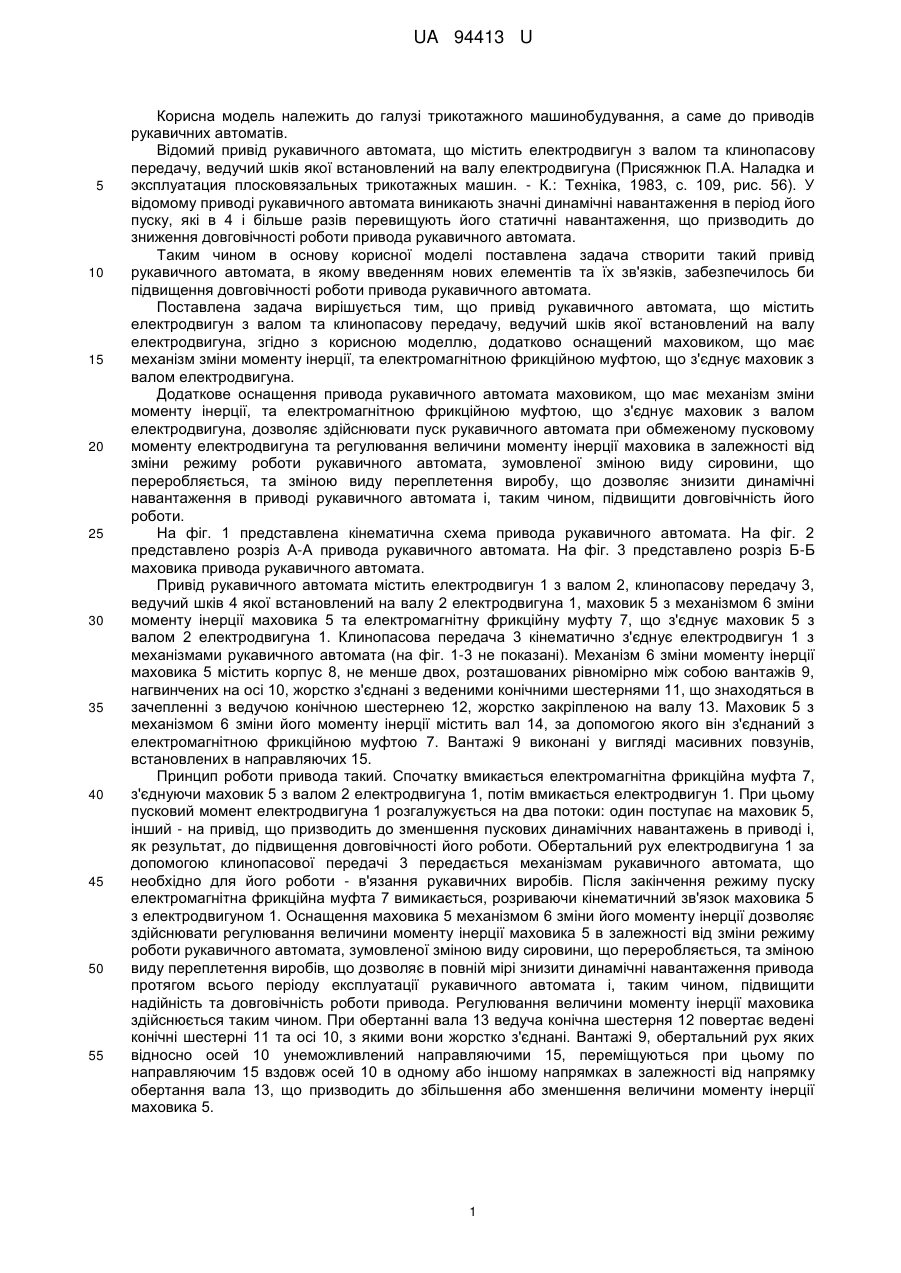

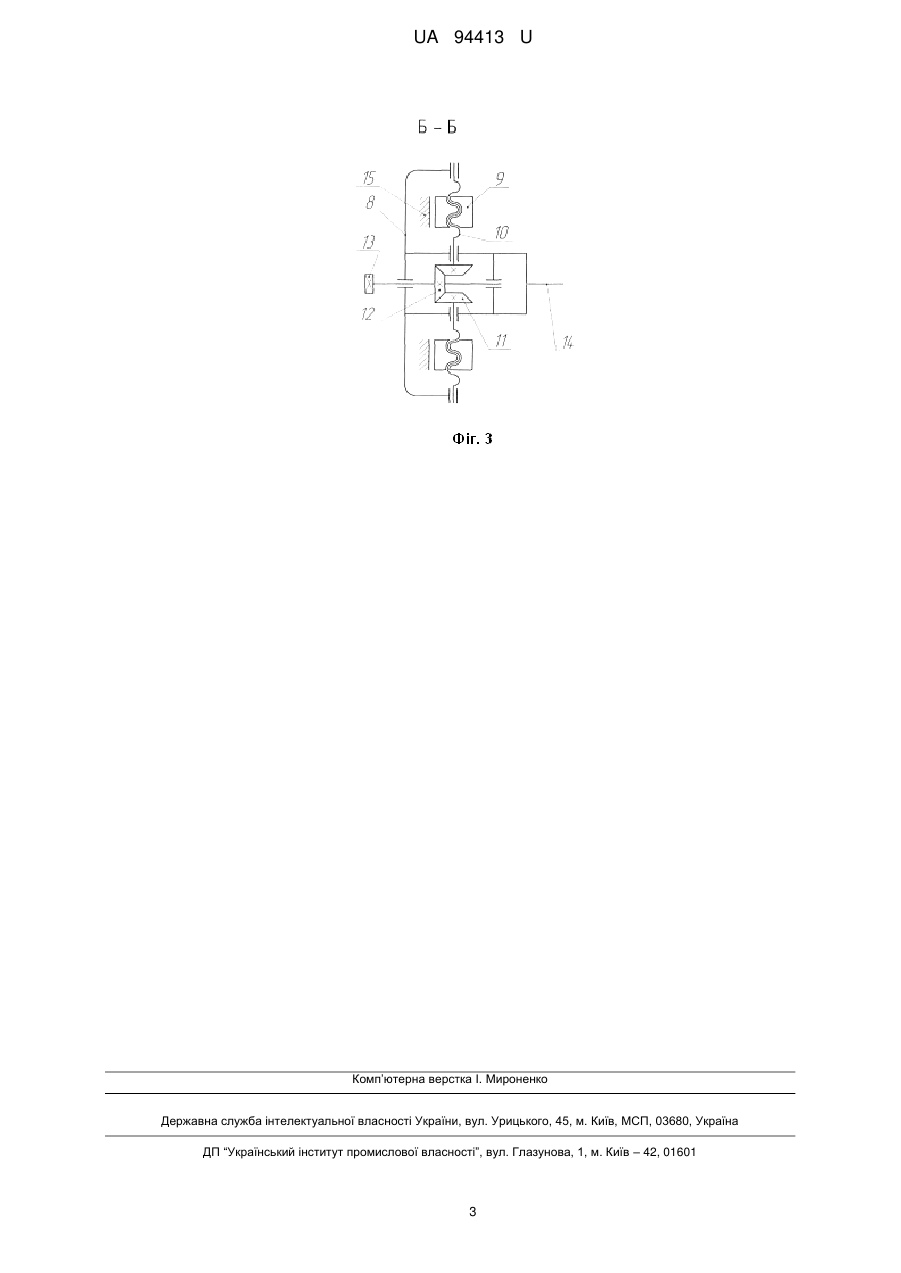

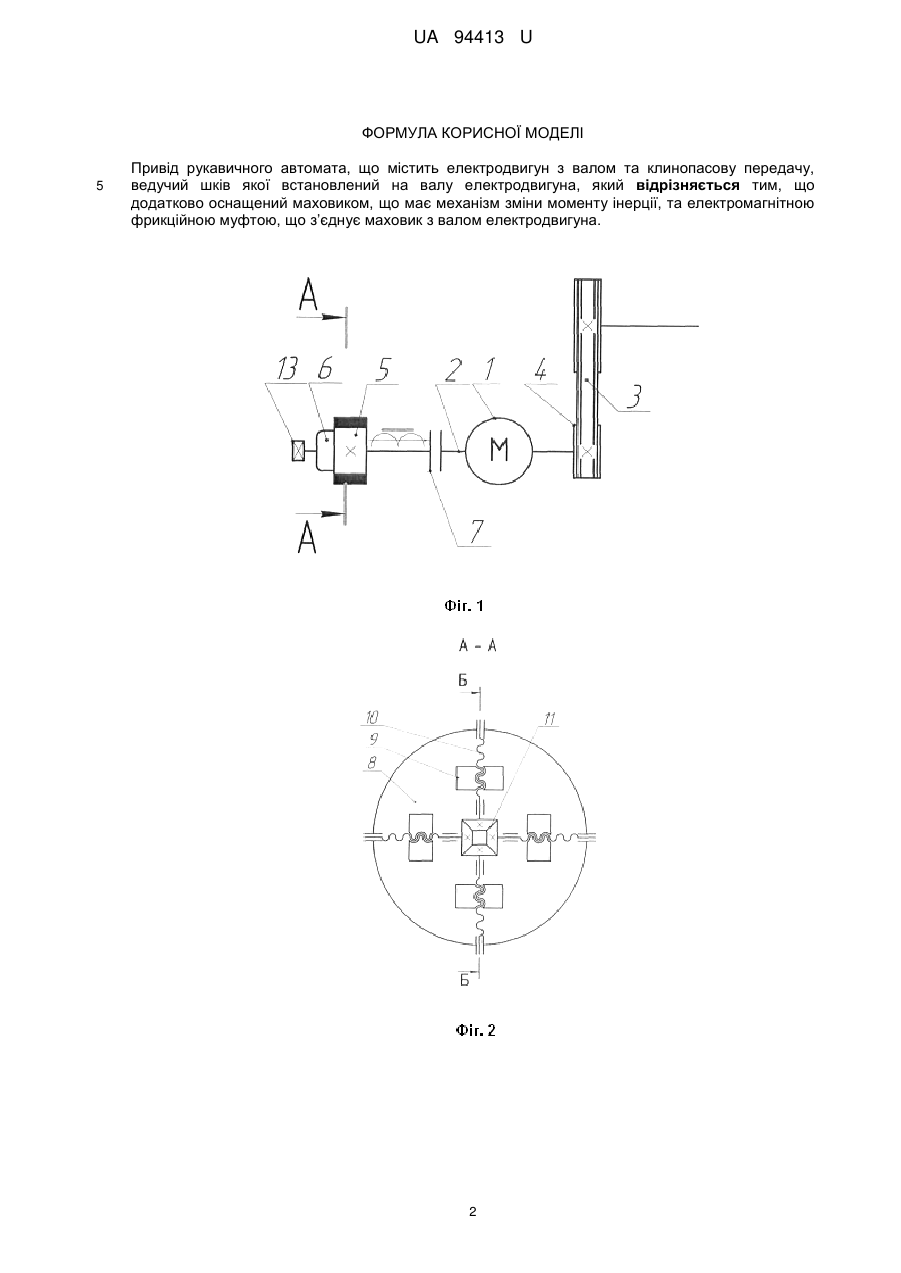

Реферат: UA 94413 U UA 94413 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі трикотажного машинобудування, а саме до приводів рукавичних автоматів. Відомий привід рукавичного автомата, що містить електродвигун з валом та клинопасову передачу, ведучий шків якої встановлений на валу електродвигуна (Присяжнюк П.А. Наладка и эксплуатация плосковязальных трикотажных машин. - К.: Техніка, 1983, с. 109, рис. 56). У відомому приводі рукавичного автомата виникають значні динамічні навантаження в період його пуску, які в 4 і більше разів перевищують його статичні навантаження, що призводить до зниження довговічності роботи привода рукавичного автомата. Таким чином в основу корисної моделі поставлена задача створити такий привід рукавичного автомата, в якому введенням нових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи привода рукавичного автомата. Поставлена задача вирішується тим, що привід рукавичного автомата, що містить електродвигун з валом та клинопасову передачу, ведучий шків якої встановлений на валу електродвигуна, згідно з корисною моделлю, додатково оснащений маховиком, що має механізм зміни моменту інерції, та електромагнітною фрикційною муфтою, що з'єднує маховик з валом електродвигуна. Додаткове оснащення привода рукавичного автомата маховиком, що має механізм зміни моменту інерції, та електромагнітною фрикційною муфтою, що з'єднує маховик з валом електродвигуна, дозволяє здійснювати пуск рукавичного автомата при обмеженому пусковому моменту електродвигуна та регулювання величини моменту інерції маховика в залежності від зміни режиму роботи рукавичного автомата, зумовленої зміною виду сировини, що переробляється, та зміною виду переплетення виробу, що дозволяє знизити динамічні навантаження в приводі рукавичного автомата і, таким чином, підвищити довговічність його роботи. На фіг. 1 представлена кінематична схема привода рукавичного автомата. На фіг. 2 представлено розріз А-А привода рукавичного автомата. На фіг. 3 представлено розріз Б-Б маховика привода рукавичного автомата. Привід рукавичного автомата містить електродвигун 1 з валом 2, клинопасову передачу 3, ведучий шків 4 якої встановлений на валу 2 електродвигуна 1, маховик 5 з механізмом 6 зміни моменту інерції маховика 5 та електромагнітну фрикційну муфту 7, що з'єднує маховик 5 з валом 2 електродвигуна 1. Клинопасова передача 3 кінематично з'єднує електродвигун 1 з механізмами рукавичного автомата (на фіг. 1-3 не показані). Механізм 6 зміни моменту інерції маховика 5 містить корпус 8, не менше двох, розташованих рівномірно між собою вантажів 9, нагвинчених на осі 10, жорстко з'єднані з веденими конічними шестернями 11, що знаходяться в зачепленні з ведучою конічною шестернею 12, жорстко закріпленою на валу 13. Маховик 5 з механізмом 6 зміни його моменту інерції містить вал 14, за допомогою якого він з'єднаний з електромагнітною фрикційною муфтою 7. Вантажі 9 виконані у вигляді масивних повзунів, встановлених в направляючих 15. Принцип роботи привода такий. Спочатку вмикається електромагнітна фрикційна муфта 7, з'єднуючи маховик 5 з валом 2 електродвигуна 1, потім вмикається електродвигун 1. При цьому пусковий момент електродвигуна 1 розгалужується на два потоки: один поступає на маховик 5, інший - на привід, що призводить до зменшення пускових динамічних навантажень в приводі і, як результат, до підвищення довговічності його роботи. Обертальний рух електродвигуна 1 за допомогою клинопасової передачі 3 передається механізмам рукавичного автомата, що необхідно для його роботи - в'язання рукавичних виробів. Після закінчення режиму пуску електромагнітна фрикційна муфта 7 вимикається, розриваючи кінематичний зв'язок маховика 5 з електродвигуном 1. Оснащення маховика 5 механізмом 6 зміни його моменту інерції дозволяє здійснювати регулювання величини моменту інерції маховика 5 в залежності від зміни режиму роботи рукавичного автомата, зумовленої зміною виду сировини, що переробляється, та зміною виду переплетення виробів, що дозволяє в повній мірі знизити динамічні навантаження привода протягом всього періоду експлуатації рукавичного автомата і, таким чином, підвищити надійність та довговічність роботи привода. Регулювання величини моменту інерції маховика здійснюється таким чином. При обертанні вала 13 ведуча конічна шестерня 12 повертає ведені конічні шестерні 11 та осі 10, з якими вони жорстко з'єднані. Вантажі 9, обертальний рух яких відносно осей 10 унеможливлений направляючими 15, переміщуються при цьому по направляючим 15 вздовж осей 10 в одному або іншому напрямках в залежності від напрямку обертання вала 13, що призводить до збільшення або зменшення величини моменту інерції маховика 5. 1 UA 94413 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Привід рукавичного автомата, що містить електродвигун з валом та клинопасову передачу, ведучий шків якої встановлений на валу електродвигуна, який відрізняється тим, що додатково оснащений маховиком, що має механізм зміни моменту інерції, та електромагнітною фрикційною муфтою, що з’єднує маховик з валом електродвигуна. 2 UA 94413 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
