Спосіб розширення забивної залізобетонної палі

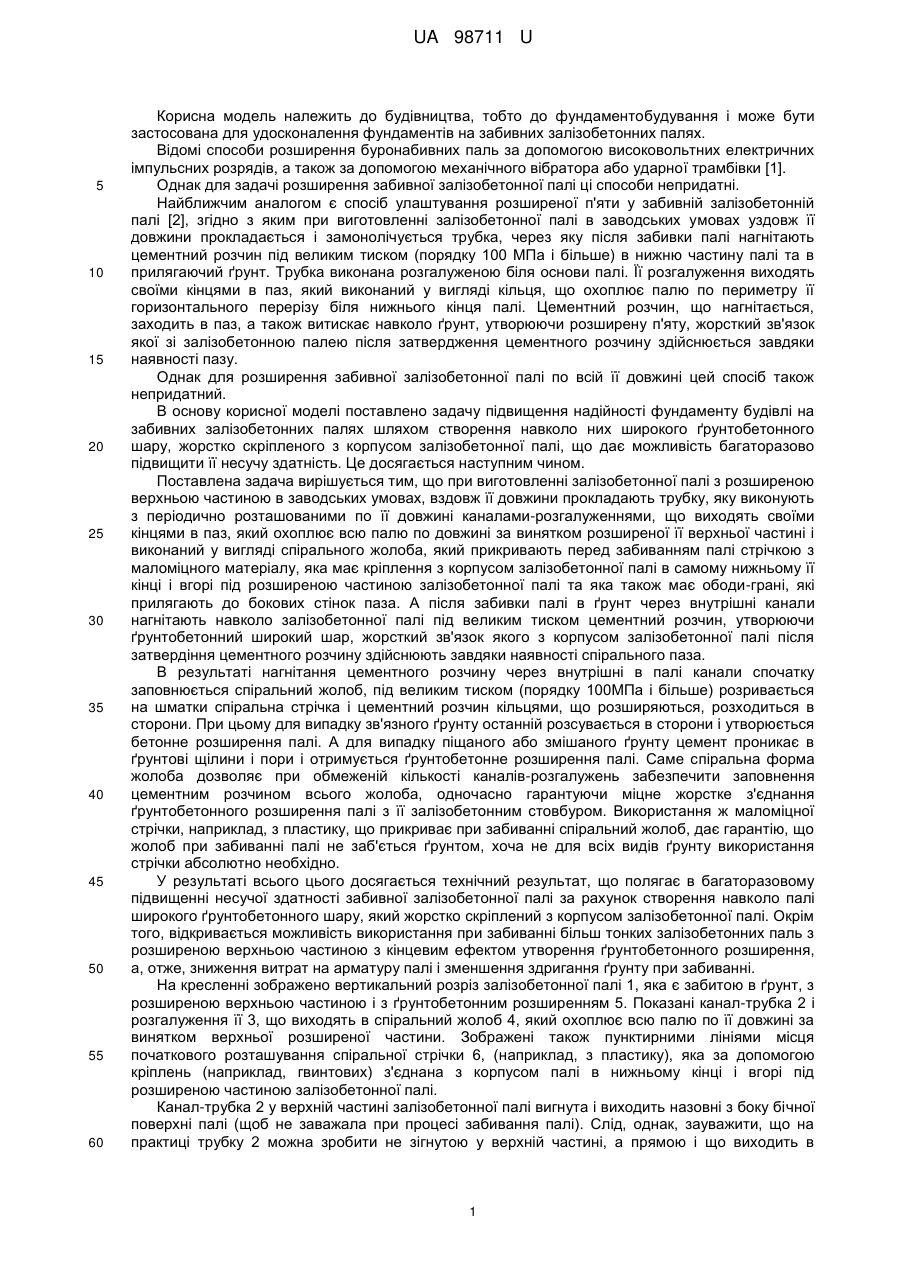

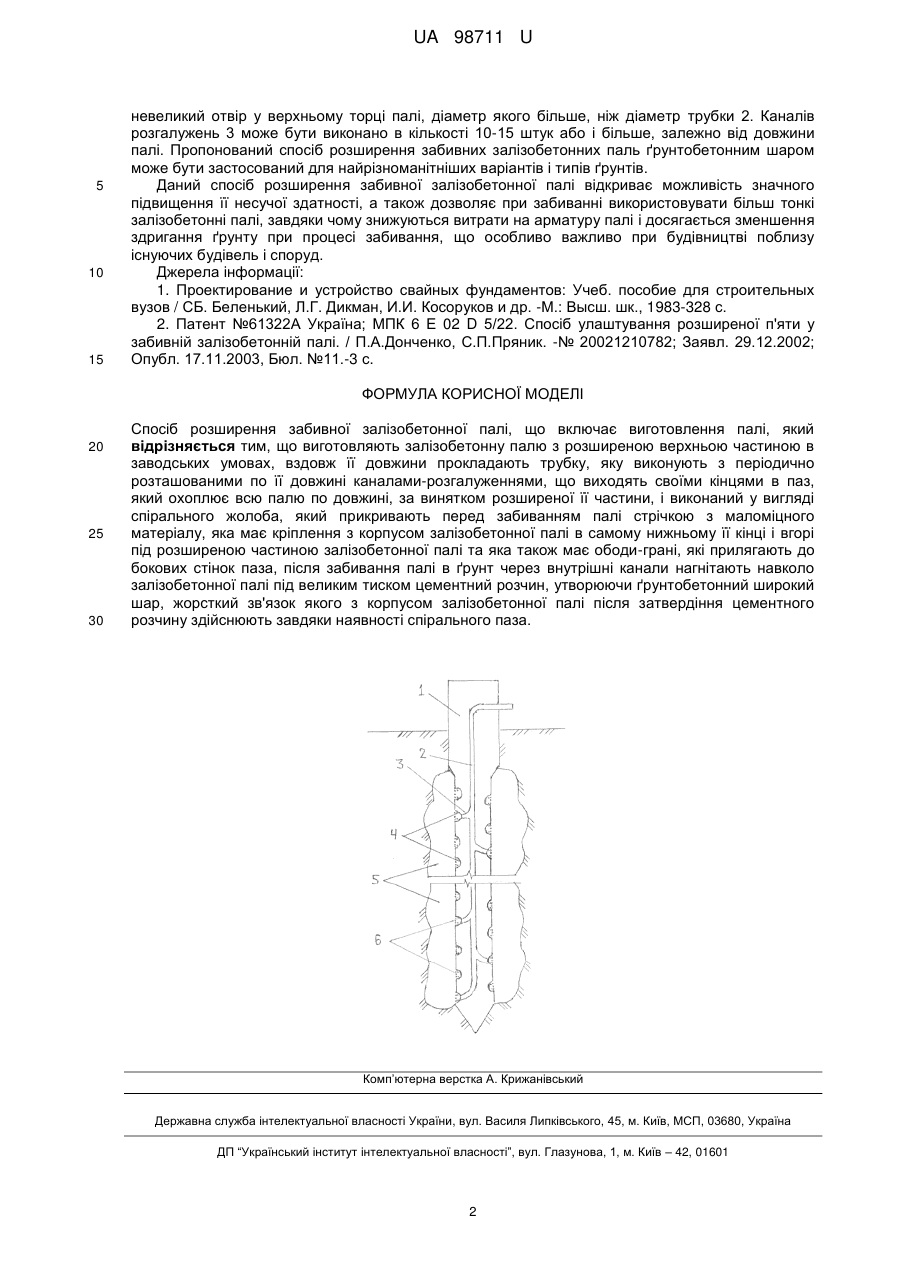

Реферат: UA 98711 U UA 98711 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, тобто до фундаментобудування і може бути застосована для удосконалення фундаментів на забивних залізобетонних палях. Відомі способи розширення буронабивних паль за допомогою високовольтних електричних імпульсних розрядів, а також за допомогою механічного вібратора або ударної трамбівки [1]. Однак для задачі розширення забивної залізобетонної палі ці способи непридатні. Найближчим аналогом є спосіб улаштування розширеної п'яти у забивній залізобетонній палі [2], згідно з яким при виготовленні залізобетонної палі в заводських умовах уздовж її довжини прокладається і замонолічується трубка, через яку після забивки палі нагнітають цементний розчин під великим тиском (порядку 100 МПа і більше) в нижню частину палі та в прилягаючий ґрунт. Трубка виконана розгалуженою біля основи палі. Її розгалуження виходять своїми кінцями в паз, який виконаний у вигляді кільця, що охоплює палю по периметру її горизонтального перерізу біля нижнього кінця палі. Цементний розчин, що нагнітається, заходить в паз, а також витискає навколо ґрунт, утворюючи розширену п'яту, жорсткий зв'язок якої зі залізобетонною палею після затвердження цементного розчину здійснюється завдяки наявності пазу. Однак для розширення забивної залізобетонної палі по всій її довжині цей спосіб також непридатний. В основу корисної моделі поставлено задачу підвищення надійності фундаменту будівлі на забивних залізобетонних палях шляхом створення навколо них широкого ґрунтобетонного шару, жорстко скріпленого з корпусом залізобетонної палі, що дає можливість багаторазово підвищити її несучу здатність. Це досягається наступним чином. Поставлена задача вирішується тим, що при виготовленні залізобетонної палі з розширеною верхньою частиною в заводських умовах, вздовж її довжини прокладають трубку, яку виконують з періодично розташованими по її довжині каналами-розгалуженнями, що виходять своїми кінцями в паз, який охоплює всю палю по довжині за винятком розширеної її верхньої частині і виконаний у вигляді спірального жолоба, який прикривають перед забиванням палі стрічкою з маломіцного матеріалу, яка має кріплення з корпусом залізобетонної палі в самому нижньому її кінці і вгорі під розширеною частиною залізобетонної палі та яка також має ободи-грані, які прилягають до бокових стінок паза. А після забивки палі в ґрунт через внутрішні канали нагнітають навколо залізобетонної палі під великим тиском цементний розчин, утворюючи ґрунтобетонний широкий шар, жорсткий зв'язок якого з корпусом залізобетонної палі після затвердіння цементного розчину здійснюють завдяки наявності спірального паза. В результаті нагнітання цементного розчину через внутрішні в палі канали спочатку заповнюється спіральний жолоб, під великим тиском (порядку 100МПа і більше) розривається на шматки спіральна стрічка і цементний розчин кільцями, що розширяються, розходиться в сторони. При цьому для випадку зв'язного ґрунту останній розсувається в сторони і утворюється бетонне розширення палі. А для випадку піщаного або змішаного ґрунту цемент проникає в ґрунтові щілини і пори і отримується ґрунтобетонне розширення палі. Саме спіральна форма жолоба дозволяє при обмеженій кількості каналів-розгалужень забезпечити заповнення цементним розчином всього жолоба, одночасно гарантуючи міцне жорстке з'єднання ґрунтобетонного розширення палі з її залізобетонним стовбуром. Використання ж маломіцної стрічки, наприклад, з пластику, що прикриває при забиванні спіральний жолоб, дає гарантію, що жолоб при забиванні палі не заб'ється ґрунтом, хоча не для всіх видів ґрунту використання стрічки абсолютно необхідно. У результаті всього цього досягається технічний результат, що полягає в багаторазовому підвищенні несучої здатності забивної залізобетонної палі за рахунок створення навколо палі широкого ґрунтобетонного шару, який жорстко скріплений з корпусом залізобетонної палі. Окрім того, відкривається можливість використання при забиванні більш тонких залізобетонних паль з розширеною верхньою частиною з кінцевим ефектом утворення ґрунтобетонного розширення, а, отже, зниження витрат на арматуру палі і зменшення здригання ґрунту при забиванні. На кресленні зображено вертикальний розріз залізобетонної палі 1, яка є забитою в ґрунт, з розширеною верхньою частиною і з ґрунтобетонним розширенням 5. Показані канал-трубка 2 і розгалуження її 3, що виходять в спіральний жолоб 4, який охоплює всю палю по її довжині за винятком верхньої розширеної частини. Зображені також пунктирними лініями місця початкового розташування спіральної стрічки 6, (наприклад, з пластику), яка за допомогою кріплень (наприклад, гвинтових) з'єднана з корпусом палі в нижньому кінці і вгорі під розширеною частиною залізобетонної палі. Канал-трубка 2 у верхній частині залізобетонної палі вигнута і виходить назовні з боку бічної поверхні палі (щоб не заважала при процесі забивання палі). Слід, однак, зауважити, що на практиці трубку 2 можна зробити не зігнутою у верхній частині, а прямою і що виходить в 1 UA 98711 U 5 10 15 невеликий отвір у верхньому торці палі, діаметр якого більше, ніж діаметр трубки 2. Каналів розгалужень 3 може бути виконано в кількості 10-15 штук або і більше, залежно від довжини палі. Пропонований спосіб розширення забивних залізобетонних паль ґрунтобетонним шаром може бути застосований для найрізноманітніших варіантів і типів ґрунтів. Даний спосіб розширення забивної залізобетонної палі відкриває можливість значного підвищення її несучої здатності, а також дозволяє при забиванні використовувати більш тонкі залізобетонні палі, завдяки чому знижуються витрати на арматуру палі і досягається зменшення здригання ґрунту при процесі забивання, що особливо важливо при будівництві поблизу існуючих будівель і споруд. Джерела інформації: 1. Проектирование и устройство свайных фундаментов: Учеб. пособие для строительных вузов / СБ. Беленький, Л.Г. Дикман, И.И. Косоруков и др. -М.: Высш. шк., 1983-328 с. 2. Патент №61322А Україна; МПК 6 Е 02 D 5/22. Спосіб улаштування розширеної п'яти у забивній залізобетонній палі. / П.А.Донченко, С.П.Пряник. -№ 20021210782; Заявл. 29.12.2002; Опубл. 17.11.2003, Бюл. №11.-3 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Спосіб розширення забивної залізобетонної палі, що включає виготовлення палі, який відрізняється тим, що виготовляють залізобетонну палю з розширеною верхньою частиною в заводських умовах, вздовж її довжини прокладають трубку, яку виконують з періодично розташованими по її довжині каналами-розгалуженнями, що виходять своїми кінцями в паз, який охоплює всю палю по довжині, за винятком розширеної її частини, і виконаний у вигляді спірального жолоба, який прикривають перед забиванням палі стрічкою з маломіцного матеріалу, яка має кріплення з корпусом залізобетонної палі в самому нижньому її кінці і вгорі під розширеною частиною залізобетонної палі та яка також має ободи-грані, які прилягають до бокових стінок паза, після забивання палі в ґрунт через внутрішні канали нагнітають навколо залізобетонної палі під великим тиском цементний розчин, утворюючи ґрунтобетонний широкий шар, жорсткий зв'язок якого з корпусом залізобетонної палі після затвердіння цементного розчину здійснюють завдяки наявності спірального паза. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
