Пристрій для ремонту обсадних колон

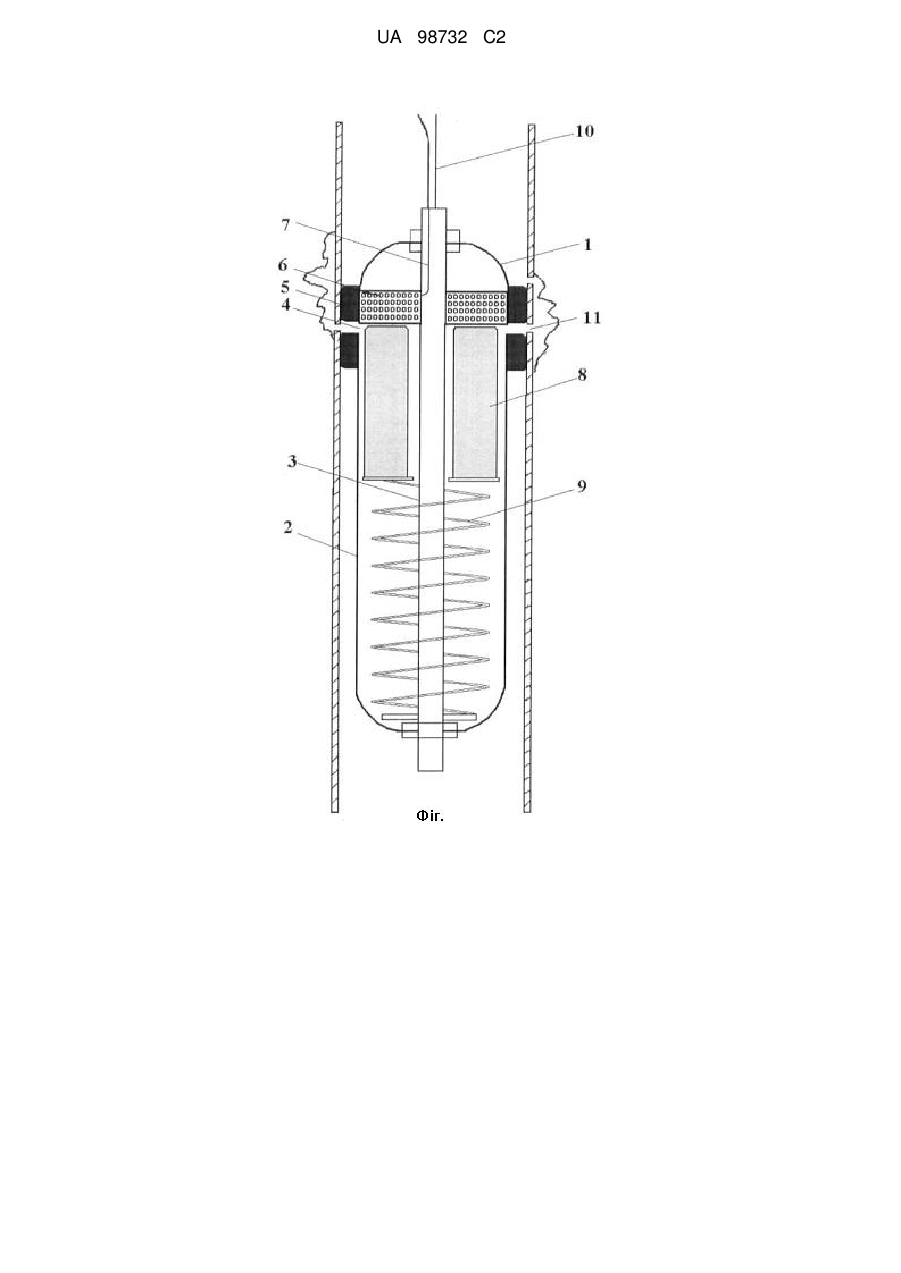

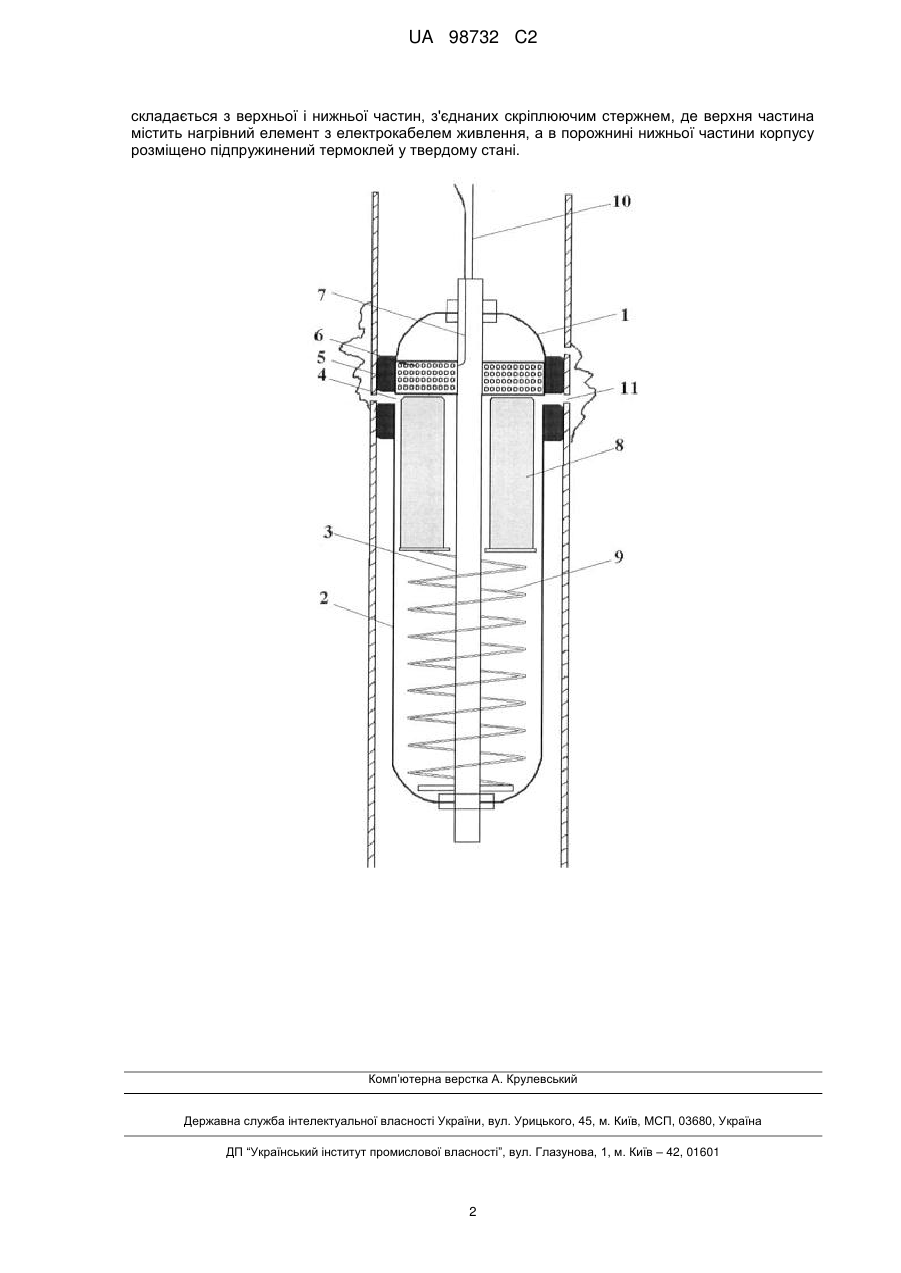

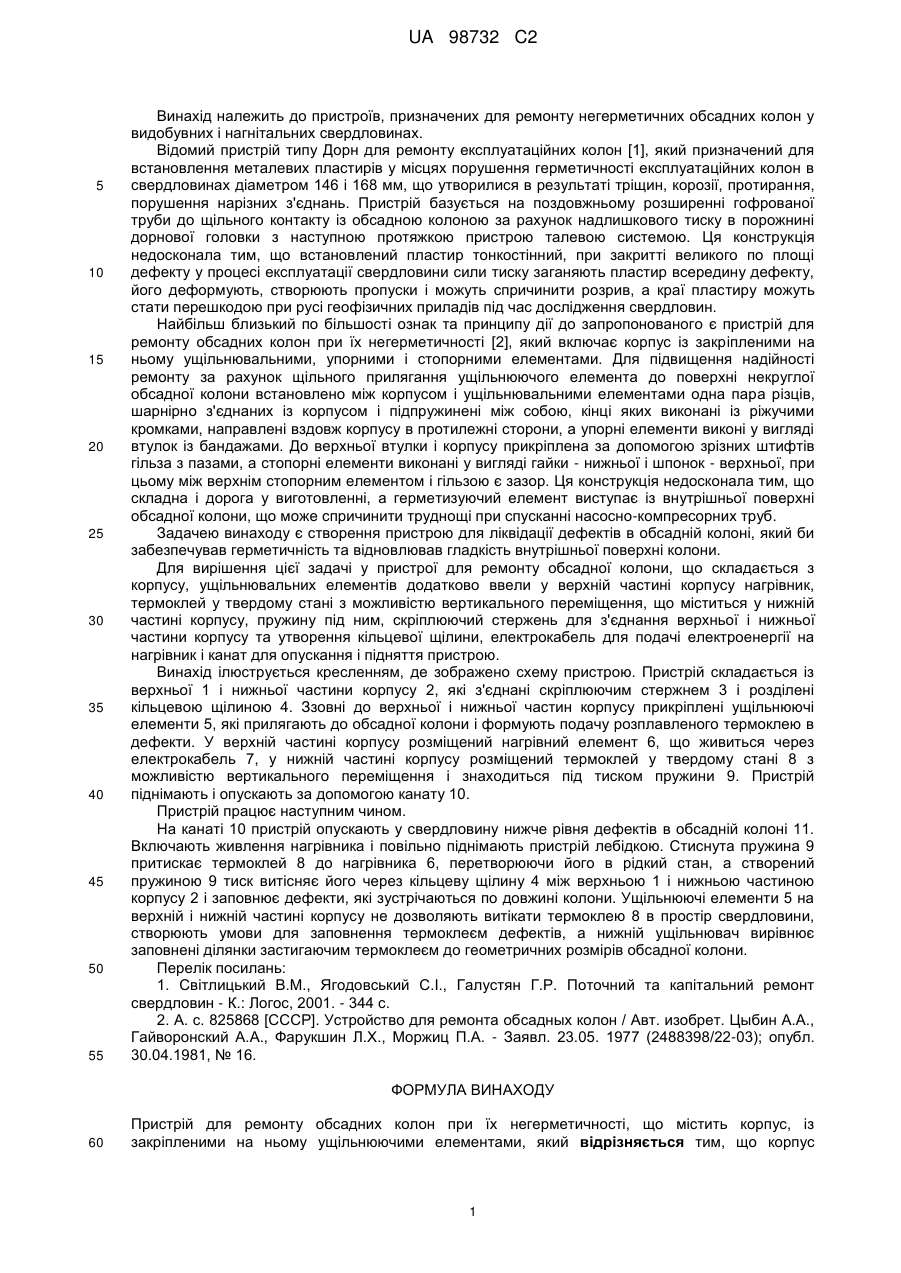

Реферат: Пристрій для ремонту обсадних колон при їх негерметичності містить корпус із закріпленими на ньому ущільнюючими елементами. Для забезпечення герметичності та відновлення гладкості внутрішньої поверхні колони корпус складається з верхньої і нижньої частин, з'єднаних скріплюючим стержнем, де верхня частина містить нагрівний елемент з електрокабелем живлення, а в порожнині нижньої частини корпусу розміщено підпружинений термоклей у твердому стані. UA 98732 C2 (12) UA 98732 C2 UA 98732 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до пристроїв, призначених для ремонту негерметичних обсадних колон у видобувних і нагнітальних свердловинах. Відомий пристрій типу Дорн для ремонту експлуатаційних колон [1], який призначений для встановлення металевих пластирів у місцях порушення герметичності експлуатаційних колон в свердловинах діаметром 146 і 168 мм, що утворилися в результаті тріщин, корозії, протирання, порушення нарізних з'єднань. Пристрій базується на поздовжньому розширенні гофрованої труби до щільного контакту із обсадною колоною за рахунок надлишкового тиску в порожнині дорнової головки з наступною протяжкою пристрою талевою системою. Ця конструкція недосконала тим, що встановлений пластир тонкостінний, при закритті великого по площі дефекту у процесі експлуатації свердловини сили тиску заганяють пластир всередину дефекту, його деформують, створюють пропуски і можуть спричинити розрив, а краї пластиру можуть стати перешкодою при русі геофізичних приладів під час дослідження свердловин. Найбільш близький по більшості ознак та принципу дії до запропонованого є пристрій для ремонту обсадних колон при їх негерметичності [2], який включає корпус із закріпленими на ньому ущільнювальними, упорними і стопорними елементами. Для підвищення надійності ремонту за рахунок щільного прилягання ущільнюючого елемента до поверхні некруглої обсадної колони встановлено між корпусом і ущільнювальними елементами одна пара різців, шарнірно з'єднаних із корпусом і підпружинені між собою, кінці яких виконані із ріжучими кромками, направлені вздовж корпусу в протилежні сторони, а упорні елементи виконі у вигляді втулок із бандажами. До верхньої втулки і корпусу прикріплена за допомогою зрізних штифтів гільза з пазами, а стопорні елементи виконані у вигляді гайки - нижньої і шпонок - верхньої, при цьому між верхнім стопорним елементом і гільзою є зазор. Ця конструкція недосконала тим, що складна і дорога у виготовленні, а герметизуючий елемент виступає із внутрішньої поверхні обсадної колони, що може спричинити труднощі при спусканні насосно-компресорних труб. Задачею винаходу є створення пристрою для ліквідації дефектів в обсадній колоні, який би забезпечував герметичність та відновлював гладкість внутрішньої поверхні колони. Для вирішення цієї задачі у пристрої для ремонту обсадної колони, що складається з корпусу, ущільнювальних елементів додатково ввели у верхній частині корпусу нагрівник, термоклей у твердому стані з можливістю вертикального переміщення, що міститься у нижній частині корпусу, пружину під ним, скріплюючий стержень для з'єднання верхньої і нижньої частини корпусу та утворення кільцевої щілини, електрокабель для подачі електроенергії на нагрівник і канат для опускання і підняття пристрою. Винахід ілюструється кресленням, де зображено схему пристрою. Пристрій складається із верхньої 1 і нижньої частини корпусу 2, які з'єднані скріплюючим стержнем 3 і розділені кільцевою щілиною 4. Ззовні до верхньої і нижньої частин корпусу прикріплені ущільнюючі елементи 5, які прилягають до обсадної колони і формують подачу розплавленого термоклею в дефекти. У верхній частині корпусу розміщений нагрівний елемент 6, що живиться через електрокабель 7, у нижній частині корпусу розміщений термоклей у твердому стані 8 з можливістю вертикального переміщення і знаходиться під тиском пружини 9. Пристрій піднімають і опускають за допомогою канату 10. Пристрій працює наступним чином. На канаті 10 пристрій опускають у свердловину нижче рівня дефектів в обсадній колоні 11. Включають живлення нагрівника і повільно піднімають пристрій лебідкою. Стиснута пружина 9 притискає термоклей 8 до нагрівника 6, перетворюючи його в рідкий стан, а створений пружиною 9 тиск витісняє його через кільцеву щілину 4 між верхньою 1 і нижньою частиною корпусу 2 і заповнює дефекти, які зустрічаються по довжині колони. Ущільнюючі елементи 5 на верхній і нижній частині корпусу не дозволяють витікати термоклею 8 в простір свердловини, створюють умови для заповнення термоклеєм дефектів, а нижній ущільнювач вирівнює заповнені ділянки застигаючим термоклеєм до геометричних розмірів обсадної колони. Перелік посилань: 1. Світлицький В.М., Ягодовський С.І., Галустян Г.Р. Поточний та капітальний ремонт свердловин - К.: Логос, 2001. - 344 с. 2. А. с. 825868 [СССР]. Устройство для ремонта обсадных колон / Авт. изобрет. Цыбин А.А., Гайворонский А.А., Фарукшин Л.Х., Моржиц П.А. - Заявл. 23.05. 1977 (2488398/22-03); опубл. 30.04.1981, № 16. ФОРМУЛА ВИНАХОДУ 60 Пристрій для ремонту обсадних колон при їх негерметичності, що містить корпус, із закріпленими на ньому ущільнюючими елементами, який відрізняється тим, що корпус 1 UA 98732 C2 складається з верхньої і нижньої частин, з'єднаних скріплюючим стержнем, де верхня частина містить нагрівний елемент з електрокабелем живлення, а в порожнині нижньої частини корпусу розміщено підпружинений термоклей у твердому стані. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
