Спосіб фальцювання та склеювання розгорток картонного паковання та пристрій для його реалізації

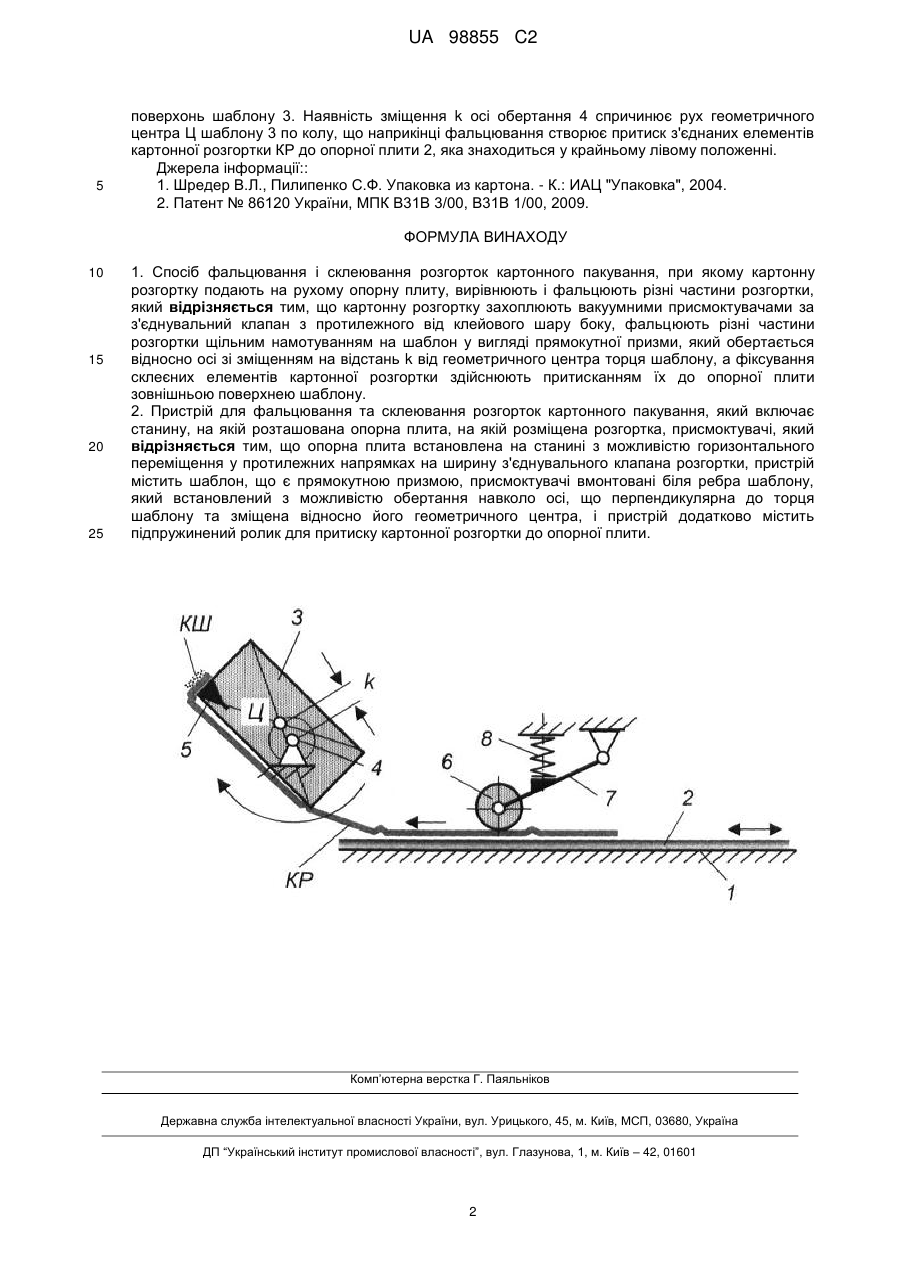

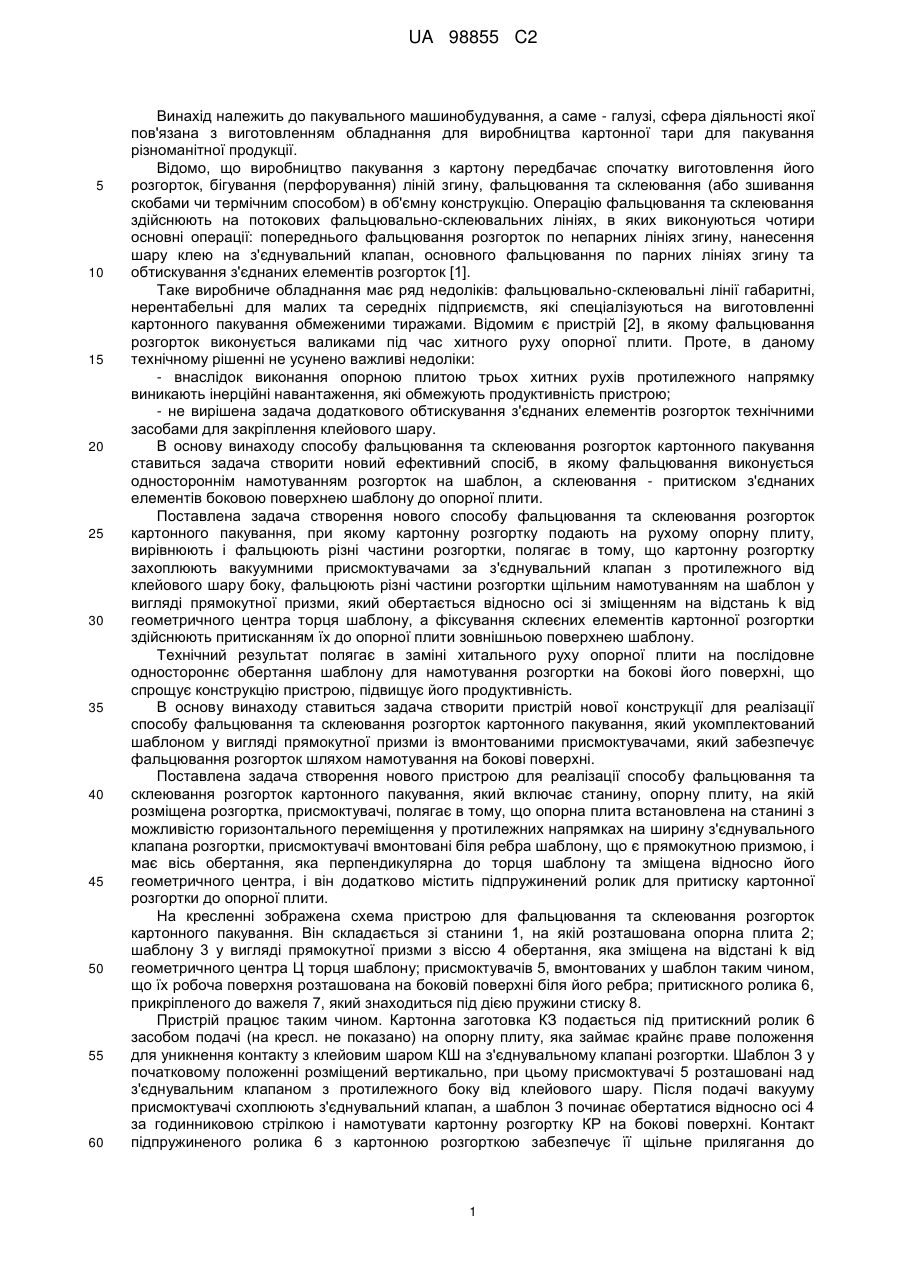

Реферат: Спосіб фальцювання і склеювання розгорток картонного пакування передбачає їх фіксування вакуумними присмоктувачами за з'єднувальний клапан, фальцювання різних частини розгортки щільним намотуванням на шаблон і може бути використаний в галузі, пов'язаній з виготовленням обладнання для виробництва картонної тари для пакування різноманітної продукції. Пристрій для фальцювання та склеювання розгорток картонного пакування призначений для впровадження у виробництво тари з картону, складається з опорної плити, шаблону у вигляді прямокутної призми з присмоктувачами, підпружиненого ролика для притиску картонної розгортки до опорної плити. Досягається спрощення конструкції пристрою і підвищення його продуктивності. UA 98855 C2 (12) UA 98855 C2 UA 98855 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до пакувального машинобудування, а саме - галузі, сфера діяльності якої пов'язана з виготовленням обладнання для виробництва картонної тари для пакування різноманітної продукції. Відомо, що виробництво пакування з картону передбачає спочатку виготовлення його розгорток, бігування (перфорування) ліній згину, фальцювання та склеювання (або зшивання скобами чи термічним способом) в об'ємну конструкцію. Операцію фальцювання та склеювання здійснюють на потокових фальцювально-склеювальних лініях, в яких виконуються чотири основні операції: попереднього фальцювання розгорток по непарних лініях згину, нанесення шару клею на з'єднувальний клапан, основного фальцювання по парних лініях згину та обтискування з'єднаних елементів розгорток [1]. Таке виробниче обладнання має ряд недоліків: фальцювально-склеювальні лінії габаритні, нерентабельні для малих та середніх підприємств, які спеціалізуються на виготовленні картонного пакування обмеженими тиражами. Відомим є пристрій [2], в якому фальцювання розгорток виконується валиками під час хитного руху опорної плити. Проте, в даному технічному рішенні не усунено важливі недоліки: - внаслідок виконання опорною плитою трьох хитних рухів протилежного напрямку виникають інерційні навантаження, які обмежують продуктивність пристрою; - не вирішена задача додаткового обтискування з'єднаних елементів розгорток технічними засобами для закріплення клейового шару. В основу винаходу способу фальцювання та склеювання розгорток картонного пакування ставиться задача створити новий ефективний спосіб, в якому фальцювання виконується одностороннім намотуванням розгорток на шаблон, а склеювання - притиском з'єднаних елементів боковою поверхнею шаблону до опорної плити. Поставлена задача створення нового способу фальцювання та склеювання розгорток картонного пакування, при якому картонну розгортку подають на рухому опорну плиту, вирівнюють і фальцюють різні частини розгортки, полягає в тому, що картонну розгортку захоплюють вакуумними присмоктувачами за з'єднувальний клапан з протилежного від клейового шару боку, фальцюють різні частини розгортки щільним намотуванням на шаблон у вигляді прямокутної призми, який обертається відносно осі зі зміщенням на відстань k від геометричного центра торця шаблону, а фіксування склеєних елементів картонної розгортки здійснюють притисканням їх до опорної плити зовнішньою поверхнею шаблону. Технічний результат полягає в заміні хитального руху опорної плити на послідовне одностороннє обертання шаблону для намотування розгортки на бокові його поверхні, що спрощує конструкцію пристрою, підвищує його продуктивність. В основу винаходу ставиться задача створити пристрій нової конструкції для реалізації способу фальцювання та склеювання розгорток картонного пакування, який укомплектований шаблоном у вигляді прямокутної призми із вмонтованими присмоктувачами, який забезпечує фальцювання розгорток шляхом намотування на бокові поверхні. Поставлена задача створення нового пристрою для реалізації способу фальцювання та склеювання розгорток картонного пакування, який включає станину, опорну плиту, на якій розміщена розгортка, присмоктувачі, полягає в тому, що опорна плита встановлена на станині з можливістю горизонтального переміщення у протилежних напрямках на ширину з'єднувального клапана розгортки, присмоктувачі вмонтовані біля ребра шаблону, що є прямокутною призмою, і має вісь обертання, яка перпендикулярна до торця шаблону та зміщена відносно його геометричного центра, і він додатково містить підпружинений ролик для притиску картонної розгортки до опорної плити. На кресленні зображена схема пристрою для фальцювання та склеювання розгорток картонного пакування. Він складається зі станини 1, на якій розташована опорна плита 2; шаблону 3 у вигляді прямокутної призми з віссю 4 обертання, яка зміщена на відстані k від геометричного центра Ц торця шаблону; присмоктувачів 5, вмонтованих у шаблон таким чином, що їх робоча поверхня розташована на боковій поверхні біля його ребра; притискного ролика 6, прикріпленого до важеля 7, який знаходиться під дією пружини стиску 8. Пристрій працює таким чином. Картонна заготовка КЗ подається під притискний ролик 6 засобом подачі (на кресл. не показано) на опорну плиту, яка займає крайнє праве положення для уникнення контакту з клейовим шаром КШ на з'єднувальному клапані розгортки. Шаблон 3 у початковому положенні розміщений вертикально, при цьому присмоктувачі 5 розташовані над з'єднувальним клапаном з протилежного боку від клейового шару. Після подачі вакууму присмоктувачі схоплюють з'єднувальний клапан, а шаблон 3 починає обертатися відносно осі 4 за годинниковою стрілкою і намотувати картонну розгортку КР на бокові поверхні. Контакт підпружиненого ролика 6 з картонною розгорткою забезпечує її щільне прилягання до 1 UA 98855 C2 5 поверхонь шаблону 3. Наявність зміщення k осі обертання 4 спричинює рух геометричного центра Ц шаблону 3 по колу, що наприкінці фальцювання створює притиск з'єднаних елементів картонної розгортки КР до опорної плити 2, яка знаходиться у крайньому лівому положенні. Джерела інформації:: 1. Шредер В.Л., Пилипенко С.Ф. Упаковка из картона. - К.: ИАЦ "Упаковка", 2004. 2. Патент № 86120 України, МПК В31В 3/00, В31В 1/00, 2009. ФОРМУЛА ВИНАХОДУ 10 15 20 25 1. Спосіб фальцювання і склеювання розгорток картонного пакування, при якому картонну розгортку подають на рухому опорну плиту, вирівнюють і фальцюють різні частини розгортки, який відрізняється тим, що картонну розгортку захоплюють вакуумними присмоктувачами за з'єднувальний клапан з протилежного від клейового шару боку, фальцюють різні частини розгортки щільним намотуванням на шаблон у вигляді прямокутної призми, який обертається відносно осі зі зміщенням на відстань k від геометричного центра торця шаблону, а фіксування склеєних елементів картонної розгортки здійснюють притисканням їх до опорної плити зовнішньою поверхнею шаблону. 2. Пристрій для фальцювання та склеювання розгорток картонного пакування, який включає станину, на якій розташована опорна плита, на якій розміщена розгортка, присмоктувачі, який відрізняється тим, що опорна плита встановлена на станині з можливістю горизонтального переміщення у протилежних напрямках на ширину з'єднувального клапана розгортки, пристрій містить шаблон, що є прямокутною призмою, присмоктувачі вмонтовані біля ребра шаблону, який встановлений з можливістю обертання навколо осі, що перпендикулярна до торця шаблону та зміщена відносно його геометричного центра, і пристрій додатково містить підпружинений ролик для притиску картонної розгортки до опорної плити. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
