Спосіб фальцювання розгорток картонного пакування та пристрій для його реалізації

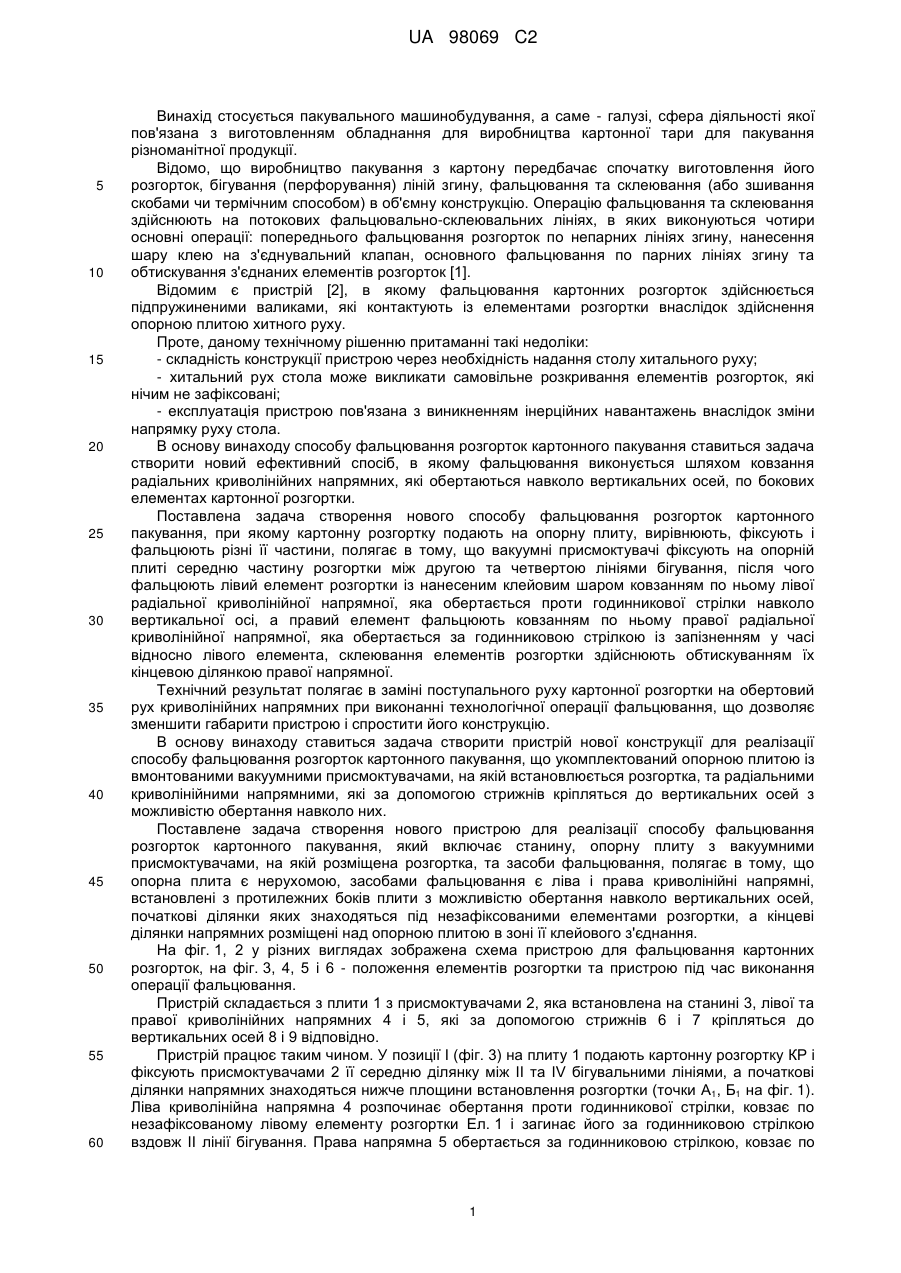

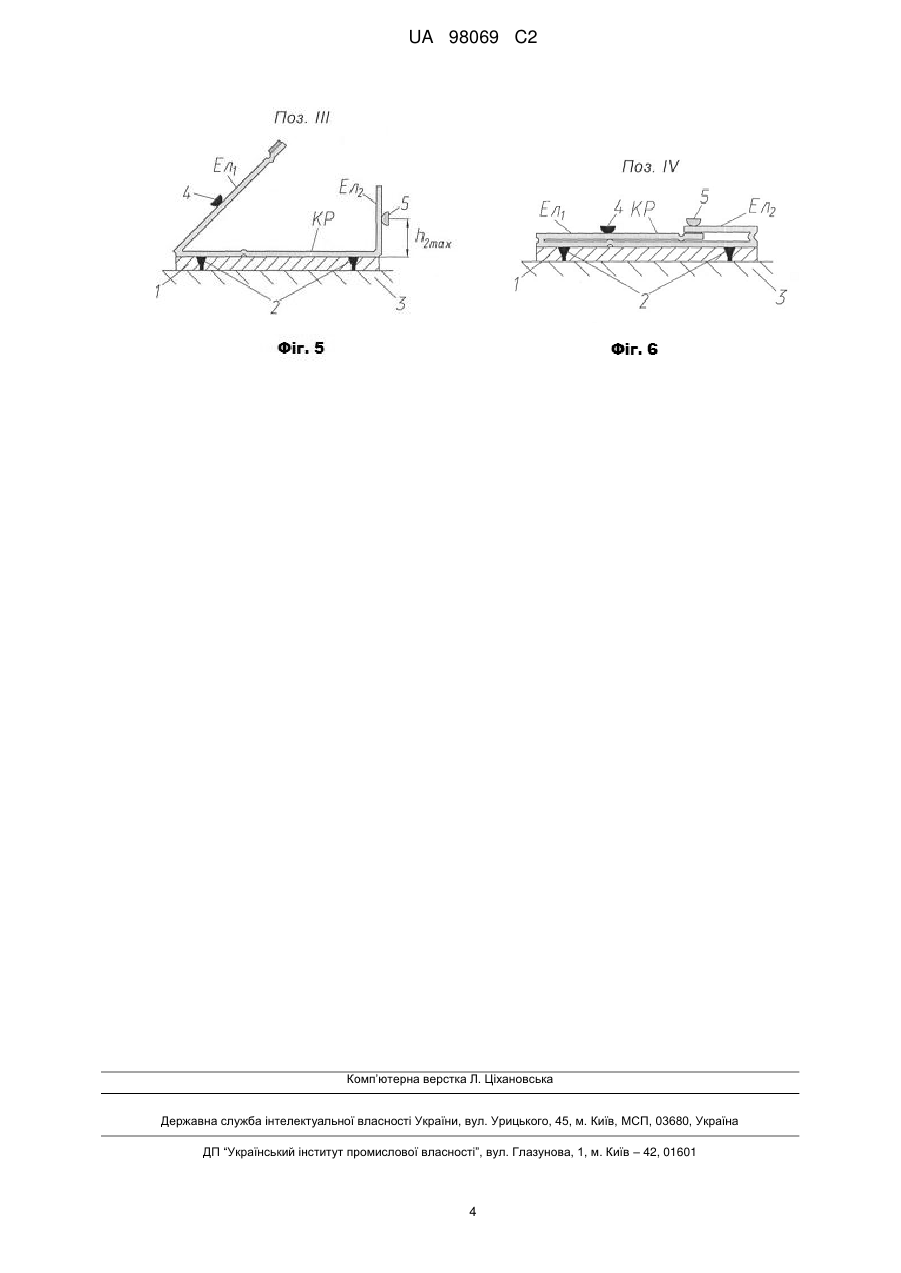

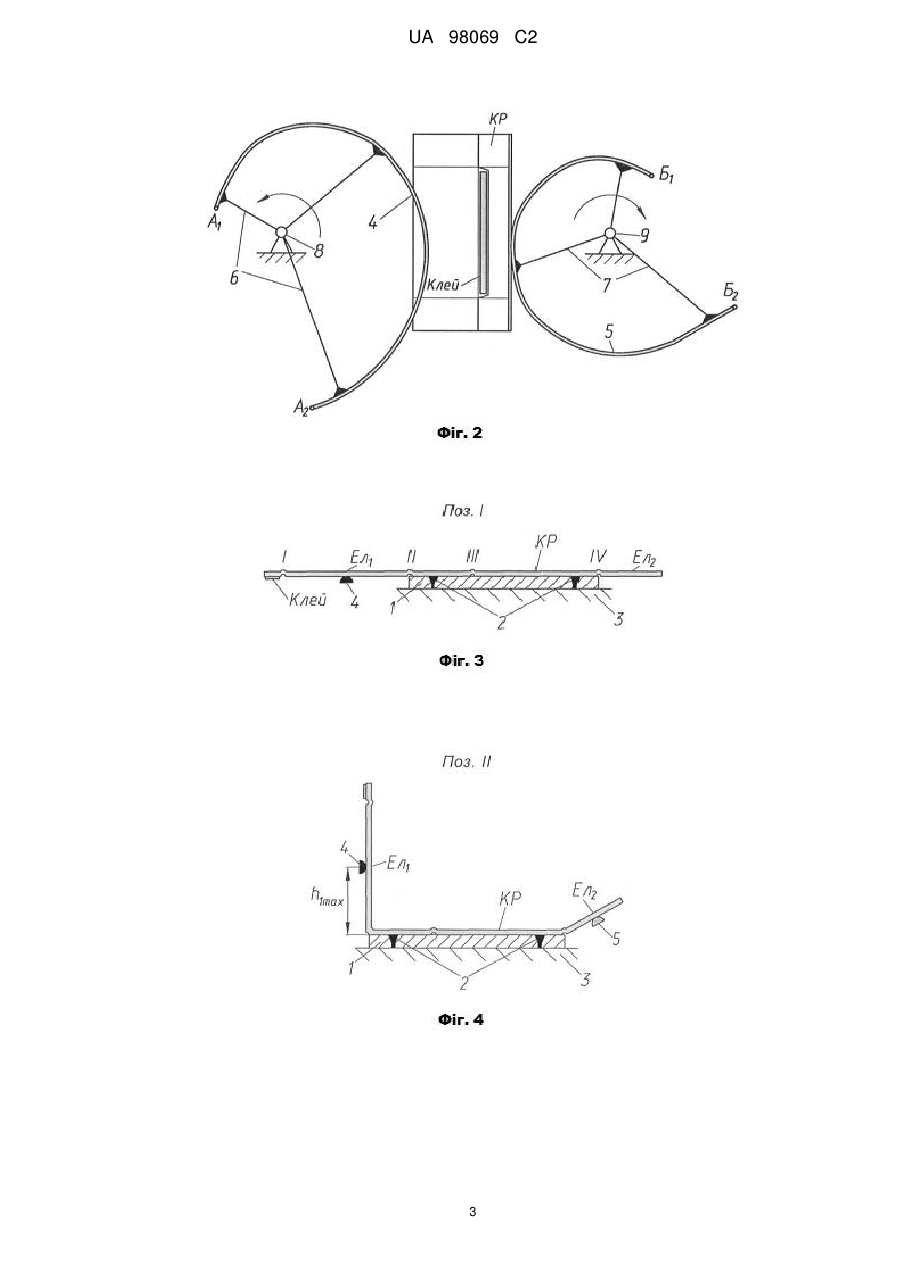

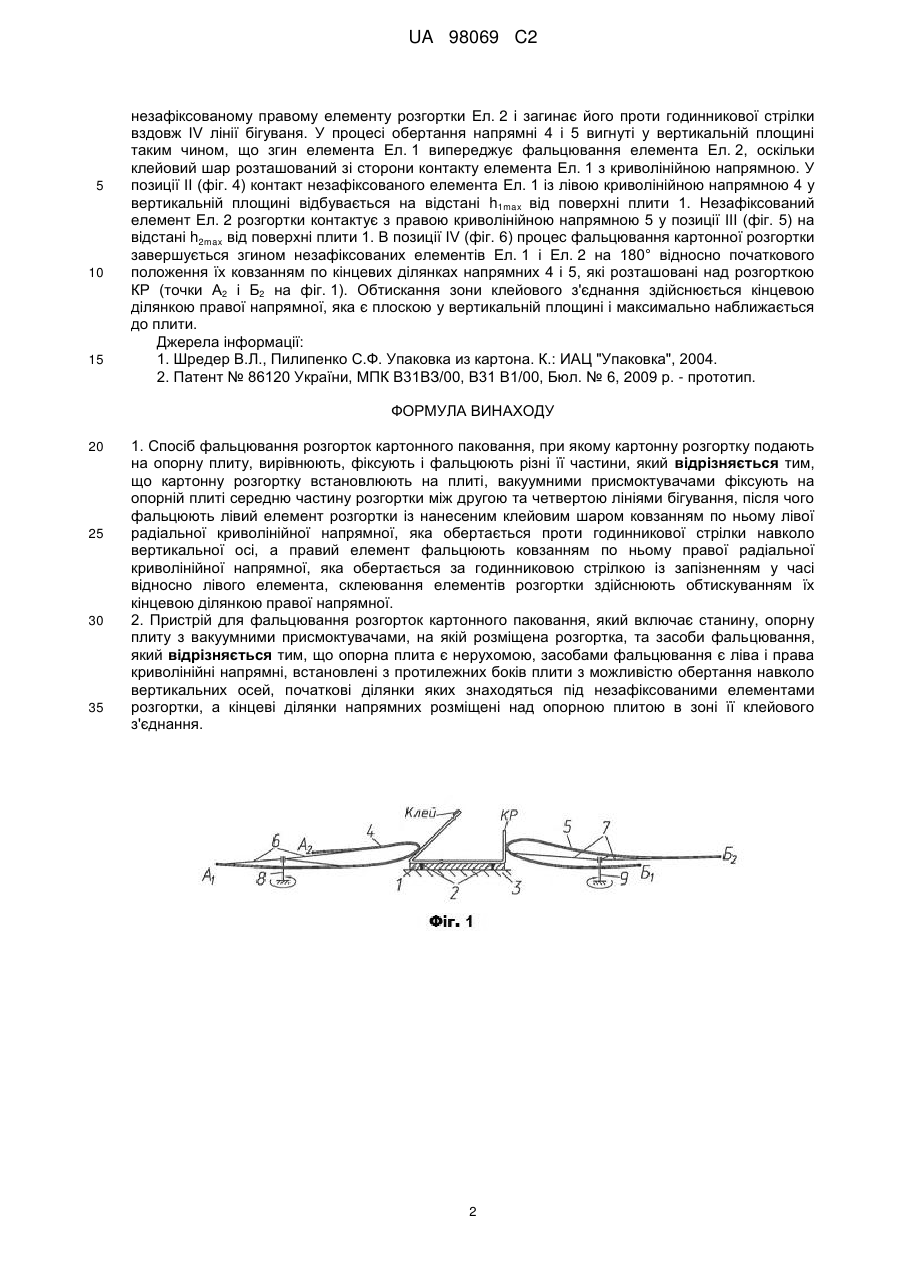

Реферат: Винахід стосується пакувального машинобудування, а саме – галузі, сфера діяльності якої пов'язана з виготовленням обладнання для виробництва картонної тари для пакування різноманітної продукції. Спосіб фальцювання розгорток картонного паковання передбачає фальцювання елементів картонної розгортки шляхом ковзання двох радіальних криволінійних напрямних, які обертаються навколо вертикальних осей за годинниковою і проти годинникової стрілки відповідно, по бокових елементах картонної розгортки. Пристрій для фальцювання розгорток картонного паковання призначений для впровадження у виробництво тари з картону, складається з опорної плити із вмонтованими вакуумними присмоктувачами, на якій встановлюється розгортка, та двох радіальних криволінійних напрямних, які за допомогою стрижнів кріпляться до вертикальних осей з можливістю обертання навколо них. Досягається зменшення габаритів пристрою і спрощення його конструкції. UA 98069 C2 (12) UA 98069 C2 UA 98069 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується пакувального машинобудування, а саме - галузі, сфера діяльності якої пов'язана з виготовленням обладнання для виробництва картонної тари для пакування різноманітної продукції. Відомо, що виробництво пакування з картону передбачає спочатку виготовлення його розгорток, бігування (перфорування) ліній згину, фальцювання та склеювання (або зшивання скобами чи термічним способом) в об'ємну конструкцію. Операцію фальцювання та склеювання здійснюють на потокових фальцювально-склеювальних лініях, в яких виконуються чотири основні операції: попереднього фальцювання розгорток по непарних лініях згину, нанесення шару клею на з'єднувальний клапан, основного фальцювання по парних лініях згину та обтискування з'єднаних елементів розгорток [1]. Відомим є пристрій [2], в якому фальцювання картонних розгорток здійснюється підпружиненими валиками, які контактують із елементами розгортки внаслідок здійснення опорною плитою хитного руху. Проте, даному технічному рішенню притаманні такі недоліки: - складність конструкції пристрою через необхідність надання столу хитального руху; - хитальний рух стола може викликати самовільне розкривання елементів розгорток, які нічим не зафіксовані; - експлуатація пристрою пов'язана з виникненням інерційних навантажень внаслідок зміни напрямку руху стола. В основу винаходу способу фальцювання розгорток картонного пакування ставиться задача створити новий ефективний спосіб, в якому фальцювання виконується шляхом ковзання радіальних криволінійних напрямних, які обертаються навколо вертикальних осей, по бокових елементах картонної розгортки. Поставлена задача створення нового способу фальцювання розгорток картонного пакування, при якому картонну розгортку подають на опорну плиту, вирівнюють, фіксують і фальцюють різні її частини, полягає в тому, що вакуумні присмоктувачі фіксують на опорній плиті середню частину розгортки між другою та четвертою лініями бігування, після чого фальцюють лівий елемент розгортки із нанесеним клейовим шаром ковзанням по ньому лівої радіальної криволінійної напрямної, яка обертається проти годинникової стрілки навколо вертикальної осі, а правий елемент фальцюють ковзанням по ньому правої радіальної криволінійної напрямної, яка обертається за годинниковою стрілкою із запізненням у часі відносно лівого елемента, склеювання елементів розгортки здійснюють обтискуванням їх кінцевою ділянкою правої напрямної. Технічний результат полягає в заміні поступального руху картонної розгортки на обертовий рух криволінійних напрямних при виконанні технологічної операції фальцювання, що дозволяє зменшити габарити пристрою і спростити його конструкцію. В основу винаходу ставиться задача створити пристрій нової конструкції для реалізації способу фальцювання розгорток картонного пакування, що укомплектований опорною плитою із вмонтованими вакуумними присмоктувачами, на якій встановлюється розгортка, та радіальними криволінійними напрямними, які за допомогою стрижнів кріпляться до вертикальних осей з можливістю обертання навколо них. Поставлене задача створення нового пристрою для реалізації способу фальцювання розгорток картонного пакування, який включає станину, опорну плиту з вакуумними присмоктувачами, на якій розміщена розгортка, та засоби фальцювання, полягає в тому, що опорна плита є нерухомою, засобами фальцювання є ліва і права криволінійні напрямні, встановлені з протилежних боків плити з можливістю обертання навколо вертикальних осей, початкові ділянки яких знаходяться під незафіксованими елементами розгортки, а кінцеві ділянки напрямних розміщені над опорною плитою в зоні її клейового з'єднання. На фіг. 1, 2 у різних виглядах зображена схема пристрою для фальцювання картонних розгорток, на фіг. 3, 4, 5 і 6 - положення елементів розгортки та пристрою під час виконання операції фальцювання. Пристрій складається з плити 1 з присмоктувачами 2, яка встановлена на станині 3, лівої та правої криволінійних напрямних 4 і 5, які за допомогою стрижнів 6 і 7 кріпляться до вертикальних осей 8 і 9 відповідно. Пристрій працює таким чином. У позиції І (фіг. 3) на плиту 1 подають картонну розгортку КР і фіксують присмоктувачами 2 її середню ділянку між II та IV бігувальними лініями, а початкові ділянки напрямних знаходяться нижче площини встановлення розгортки (точки А1, Б1 на фіг. 1). Ліва криволінійна напрямна 4 розпочинає обертання проти годинникової стрілки, ковзає по незафіксованому лівому елементу розгортки Ел. 1 і загинає його за годинниковою стрілкою вздовж II лінії бігування. Права напрямна 5 обертається за годинниковою стрілкою, ковзає по 1 UA 98069 C2 5 10 15 незафіксованому правому елементу розгортки Ел. 2 і загинає його проти годинникової стрілки вздовж IV лінії бігуваня. У процесі обертання напрямні 4 і 5 вигнуті у вертикальній площині таким чином, що згин елемента Ел. 1 випереджує фальцювання елемента Ел. 2, оскільки клейовий шар розташований зі сторони контакту елемента Ел. 1 з криволінійною напрямною. У позиції II (фіг. 4) контакт незафіксованого елемента Ел. 1 із лівою криволінійною напрямною 4 у вертикальній площині відбувається на відстані h1max від поверхні плити 1. Незафіксований елемент Ел. 2 розгортки контактує з правою криволінійною напрямною 5 у позиції III (фіг. 5) на відстані h2max від поверхні плити 1. В позиції IV (фіг. 6) процес фальцювання картонної розгортки завершується згином незафіксованих елементів Ел. 1 і Ел. 2 на 180° відносно початкового положення їх ковзанням по кінцевих ділянках напрямних 4 і 5, які розташовані над розгорткою КР (точки А2 і Б2 на фіг. 1). Обтискання зони клейового з'єднання здійснюється кінцевою ділянкою правої напрямної, яка є плоскою у вертикальній площині і максимально наближається до плити. Джерела інформації: 1. Шредер В.Л., Пилипенко С.Ф. Упаковка из картона. К.: ИАЦ "Упаковка", 2004. 2. Патент № 86120 України, МПК В31ВЗ/00, B31 В1/00, Бюл. № 6, 2009 р. - прототип. ФОРМУЛА ВИНАХОДУ 20 25 30 35 1. Спосіб фальцювання розгорток картонного паковання, при якому картонну розгортку подають на опорну плиту, вирівнюють, фіксують і фальцюють різні її частини, який відрізняється тим, що картонну розгортку встановлюють на плиті, вакуумними присмоктувачами фіксують на опорній плиті середню частину розгортки між другою та четвертою лініями бігування, після чого фальцюють лівий елемент розгортки із нанесеним клейовим шаром ковзанням по ньому лівої радіальної криволінійної напрямної, яка обертається проти годинникової стрілки навколо вертикальної осі, а правий елемент фальцюють ковзанням по ньому правої радіальної криволінійної напрямної, яка обертається за годинниковою стрілкою із запізненням у часі відносно лівого елемента, склеювання елементів розгортки здійснюють обтискуванням їх кінцевою ділянкою правої напрямної. 2. Пристрій для фальцювання розгорток картонного паковання, який включає станину, опорну плиту з вакуумними присмоктувачами, на якій розміщена розгортка, та засоби фальцювання, який відрізняється тим, що опорна плита є нерухомою, засобами фальцювання є ліва і права криволінійні напрямні, встановлені з протилежних боків плити з можливістю обертання навколо вертикальних осей, початкові ділянки яких знаходяться під незафіксованими елементами розгортки, а кінцеві ділянки напрямних розміщені над опорною плитою в зоні її клейового з'єднання. 2 UA 98069 C2 3 UA 98069 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
