Керований запірно-утримуючий пристрій

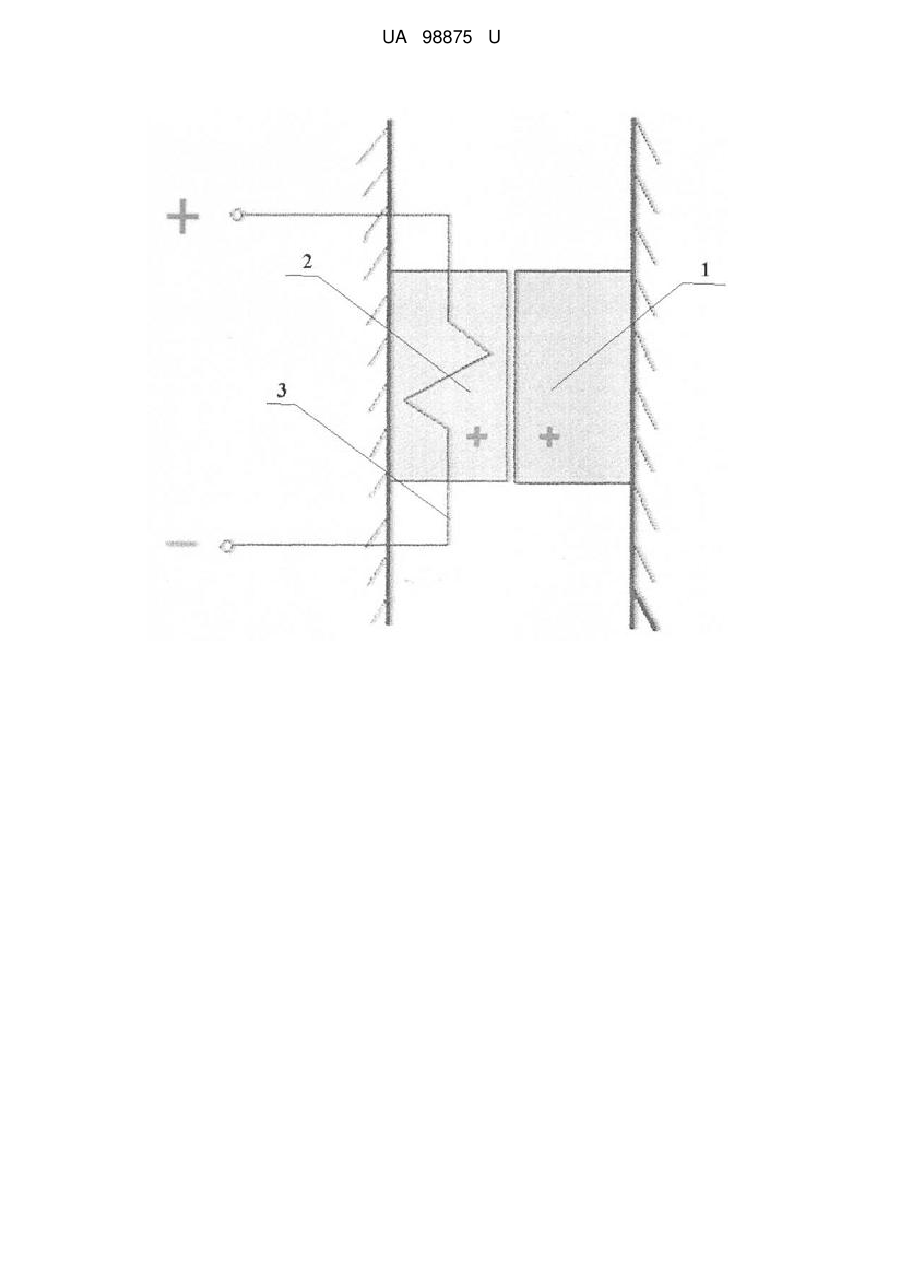

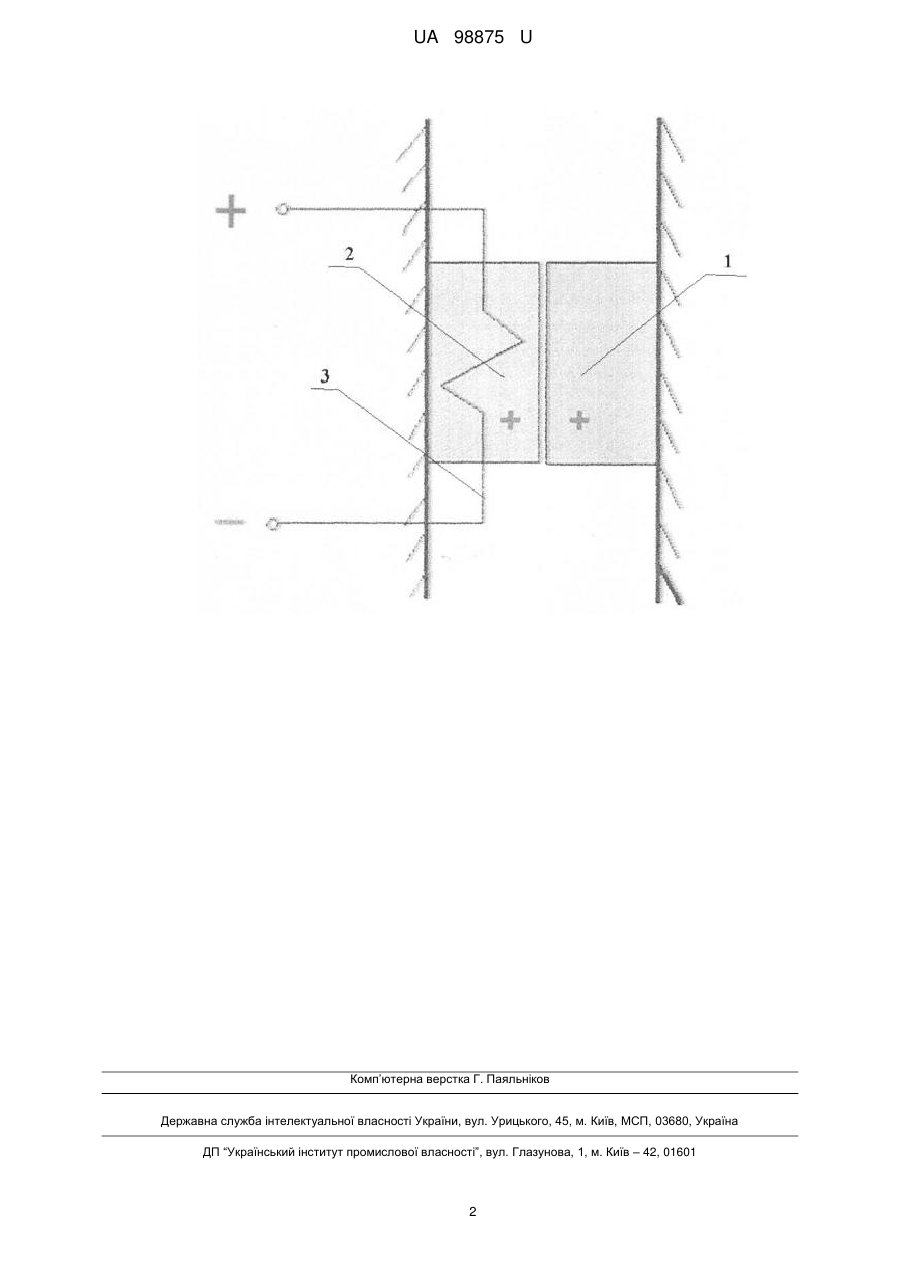

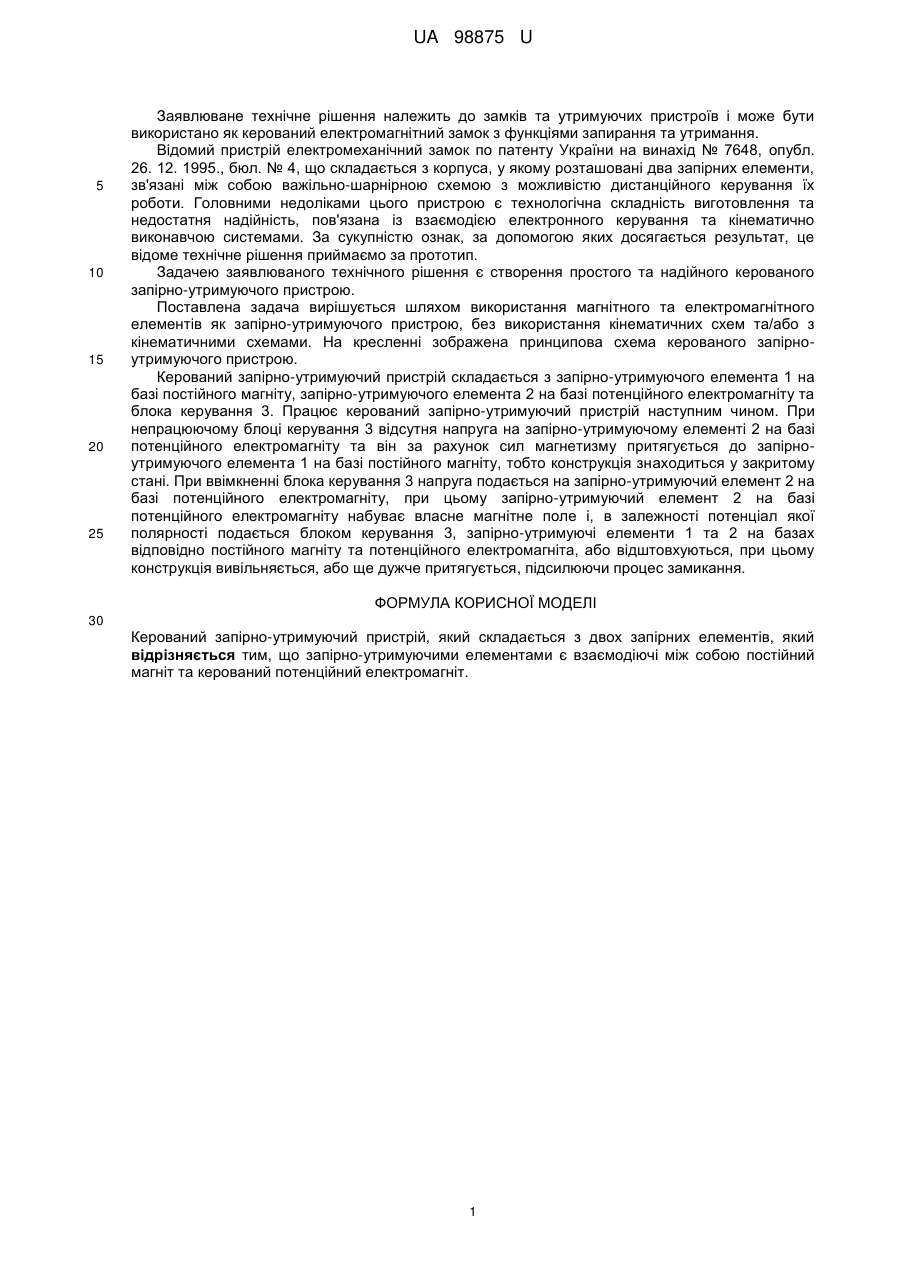

Реферат: UA 98875 U UA 98875 U 5 10 15 20 25 Заявлюване технічне рішення належить до замків та утримуючих пристроїв і може бути використано як керований електромагнітний замок з функціями запирання та утримання. Відомий пристрій електромеханічний замок по патенту України на винахід № 7648, опубл. 26. 12. 1995., бюл. № 4, що складається з корпуса, у якому розташовані два запірних елементи, зв'язані між собою важільно-шарнірною схемою з можливістю дистанційного керування їх роботи. Головними недоліками цього пристрою є технологічна складність виготовлення та недостатня надійність, пов'язана із взаємодією електронного керування та кінематично виконавчою системами. За сукупністю ознак, за допомогою яких досягається результат, це відоме технічне рішення приймаємо за прототип. Задачею заявлюваного технічного рішення є створення простого та надійного керованого запірно-утримуючого пристрою. Поставлена задача вирішується шляхом використання магнітного та електромагнітного елементів як запірно-утримуючого пристрою, без використання кінематичних схем та/або з кінематичними схемами. На кресленні зображена принципова схема керованого запірноутримуючого пристрою. Керований запірно-утримуючий пристрій складається з запірно-утримуючого елемента 1 на базі постійного магніту, запірно-утримуючого елемента 2 на базі потенційного електромагніту та блока керування 3. Працює керований запірно-утримуючий пристрій наступним чином. При непрацюючому блоці керування 3 відсутня напруга на запірно-утримуючому елементі 2 на базі потенційного електромагніту та він за рахунок сил магнетизму притягується до запірноутримуючого елемента 1 на базі постійного магніту, тобто конструкція знаходиться у закритому стані. При ввімкненні блока керування 3 напруга подається на запірно-утримуючий елемент 2 на базі потенційного електромагніту, при цьому запірно-утримуючий елемент 2 на базі потенційного електромагніту набуває власне магнітне поле і, в залежності потенціал якої полярності подається блоком керування 3, запірно-утримуючі елементи 1 та 2 на базах відповідно постійного магніту та потенційного електромагніта, або відштовхуються, при цьому конструкція вивільняється, або ще дужче притягується, підсилюючи процес замикання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Керований запірно-утримуючий пристрій, який складається з двох запірних елементів, який відрізняється тим, що запірно-утримуючими елементами є взаємодіючі між собою постійний магніт та керований потенційний електромагніт. 1 UA 98875 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
