Пристрій для чищення рам та броней коксових печей

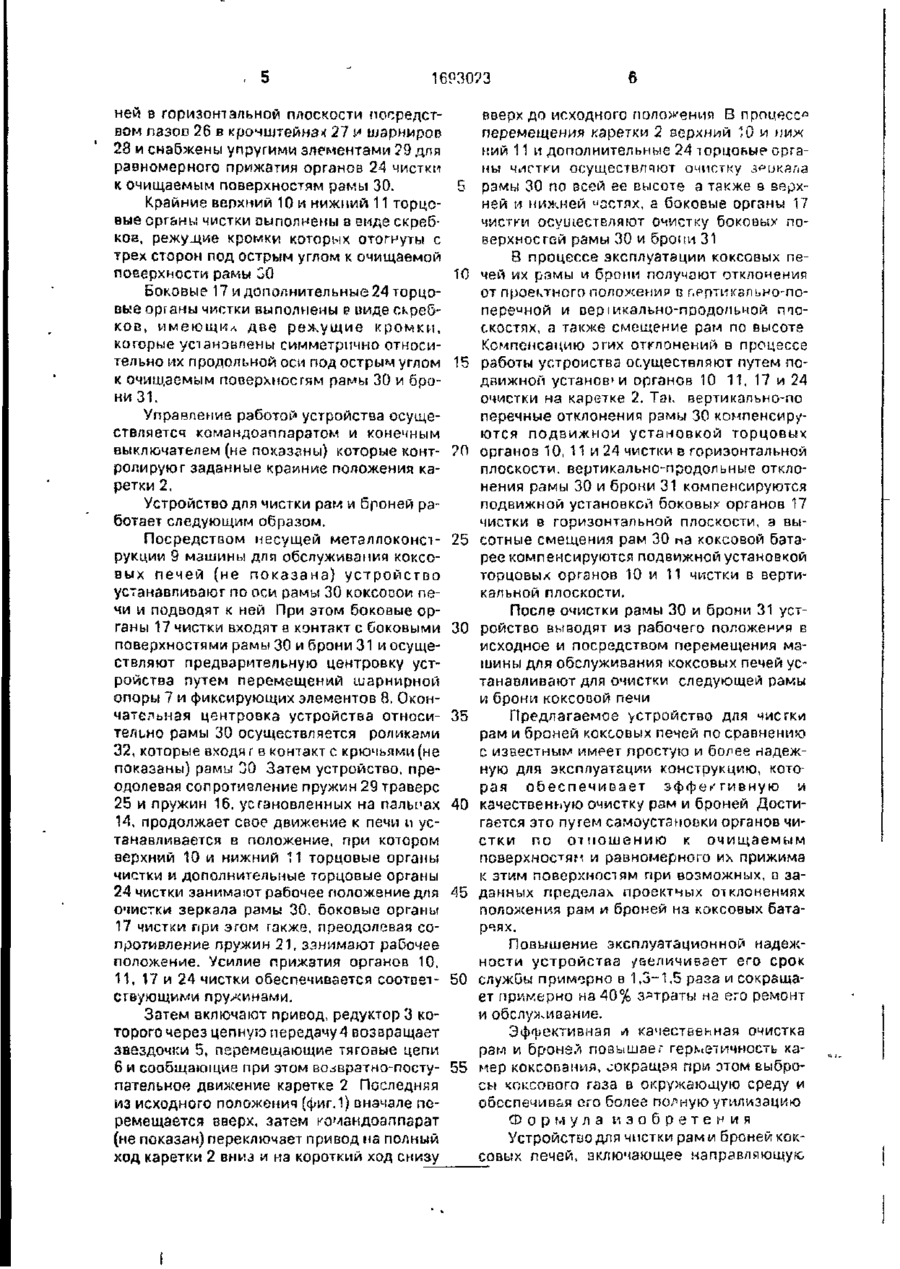

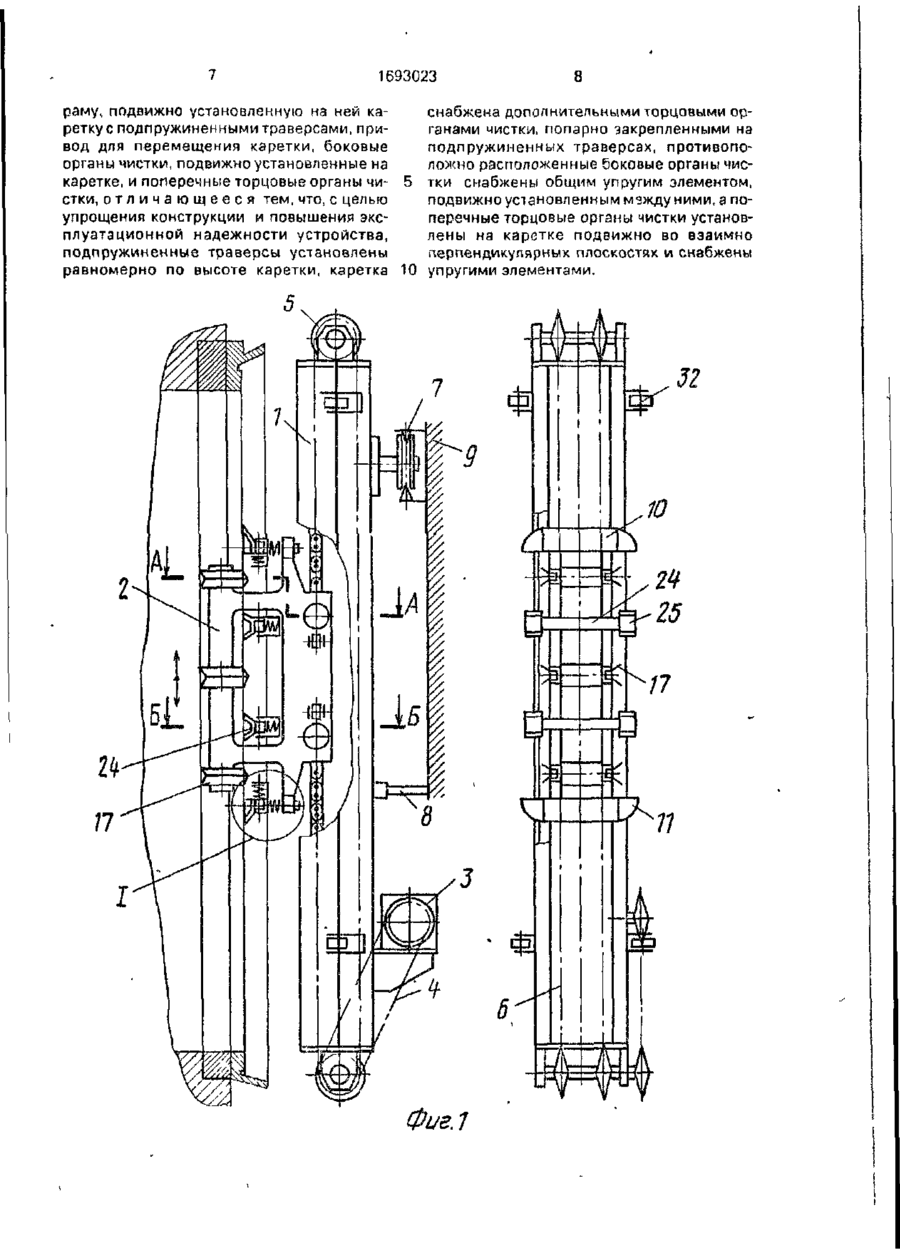

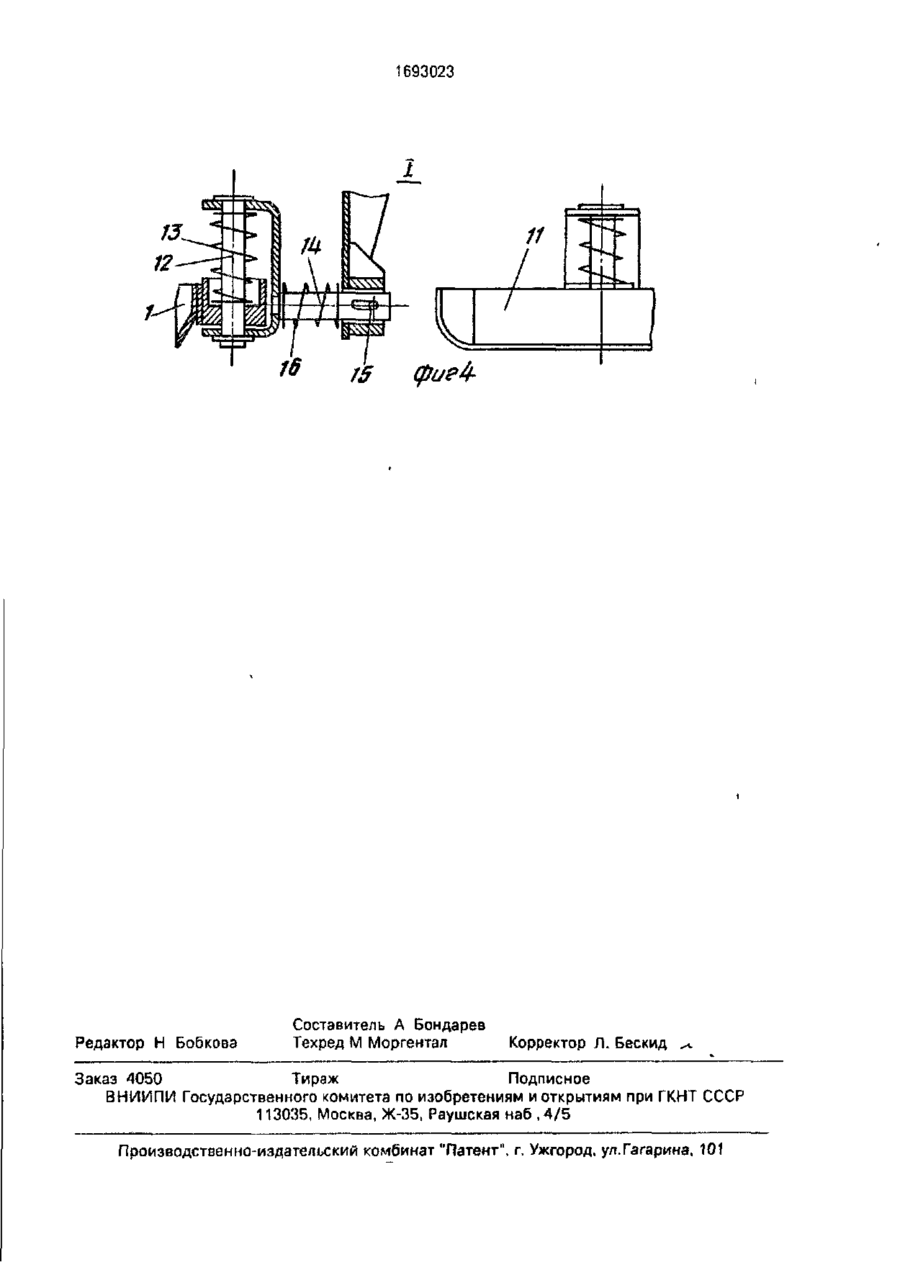

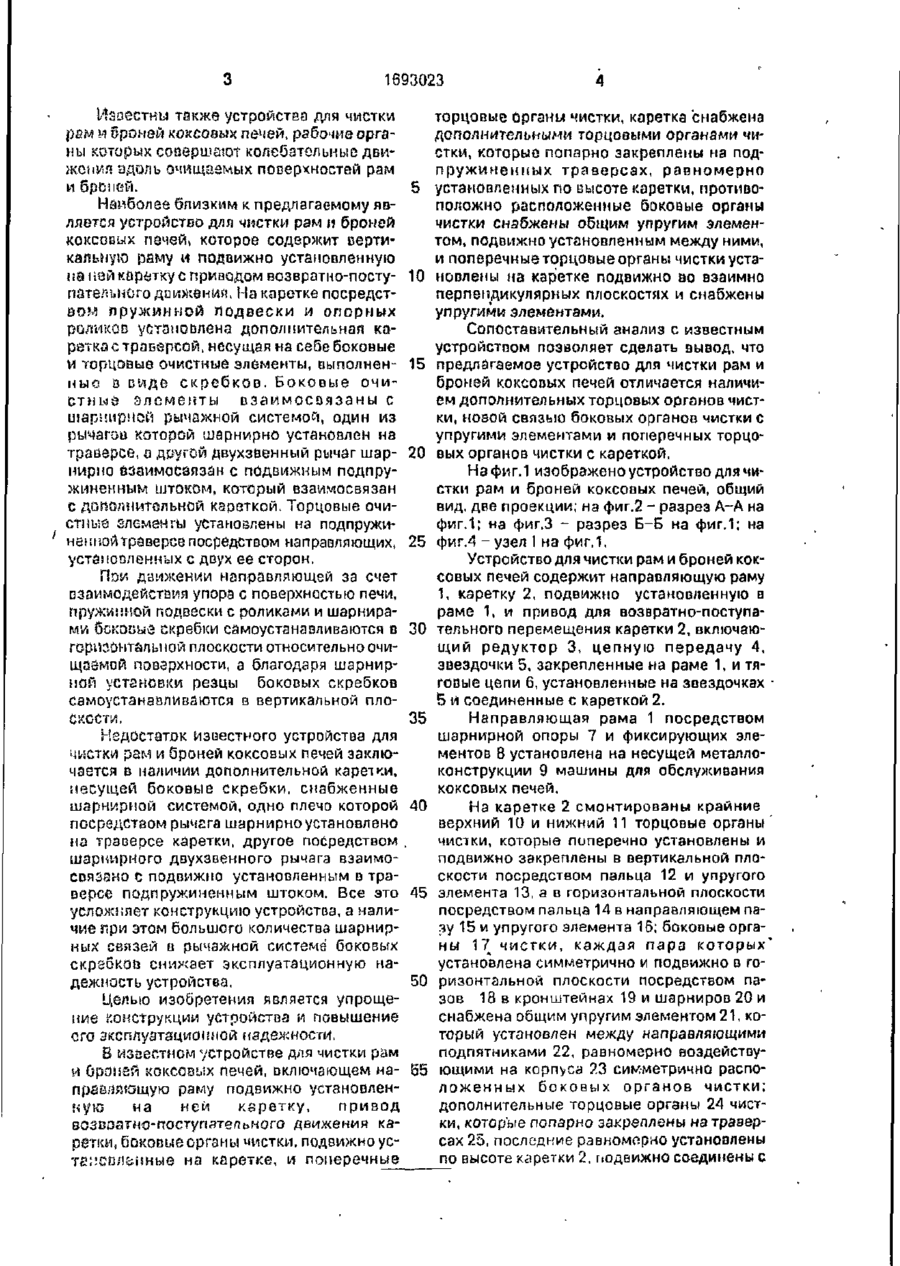

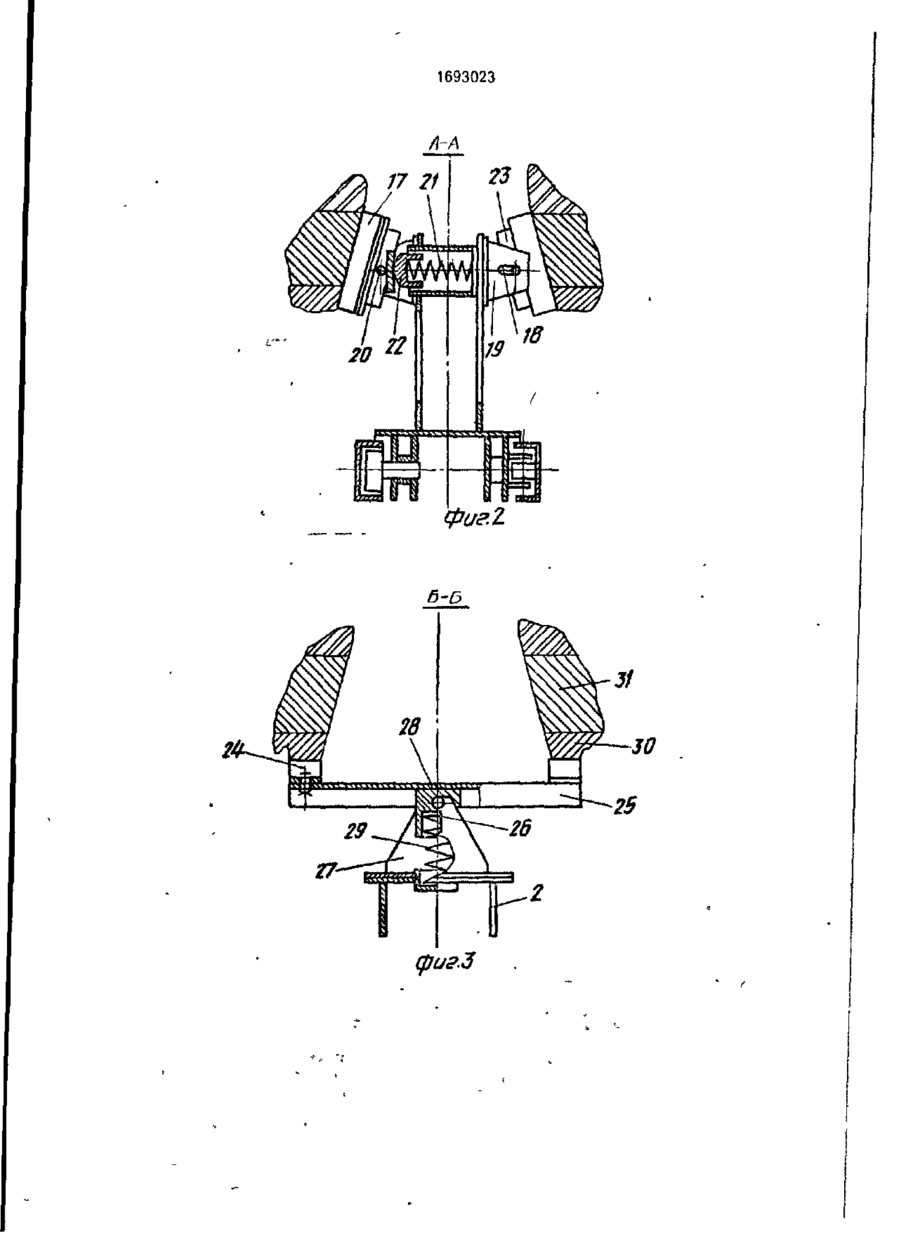

Изобретение относится к средством механизации тяжелых и трудоемких процессов в коксохимической промышленности. Цель Изобретение относится к оборудованию коксовых цехов, а именно к механическим устройствам для чистки рам и броней коксовых печей от нагара. При коксовании угольной шихты в коксовых печах на их арматуре (рамах и бронях) конденсируется смола и отлагается а виде твердого нагара. После каждой выдачи кокса из печей нагар с рам и броней необходимо удалять для обеспечения постоянства размеров и создания условий герметичности коксовых печей с исключением факторов загрязнения атмосферы на коксохимических заводах. Для удаления указанного нагара используют устройства для чистки рам и броней коксовых печей, которыеустанавливают t изобретения - упрощение конструкции устройства и повышение его эксплуатационной надежности. Устройство включает направляющую раму, подвижно установленную на ней каретку и привод для перемещения каретки. На каретке смонтированы поперечные торцовые органы чистки - верхний и нижний, которые подвижно установлены во взаимно перпендикулярных плоскостях и снабжены упругими элементами; боковые органы чистки, которые подвижно установлены на кронштейнах и каждая пара которых снабжена общим упругим элементом, подвижно установленным между ними, и дополнительные торцовые органы чистки, которые попарно закреплены на подпружиненных траверсах, равномерно установленных по высоте каретки. 4 ил. на машинах для разгрузки коксовых печей (коксовыталкиватель и двересъемная машина). Известны устройства, в которых рабочие органы чистки перемещаются по замкнутой траектории вокруг очищаемых поверхностей коксовой печи. Известны устройства, рабочие органы чистки которых перемещаются возвратнопоступательно относительно очищаемых поверхностей коксовой печи. Известны устройства, рабочие органы которых совершают комбинированное движение, например вращательное и одновременно возвратно-поступательное вдоль очищаемых поверхностей рамы коксовой печи. ..•.,:•. со о OJ 1693023 Известны также устройства для чистки рам и броней коксовых печей, рабочие органы которых совершают колебательные движения адоль Очищаемых поверхностей рам и броней. Наиболее близким к предлагаемому является устройство для чистки рам и броней коксовых печей» которое содержит вертикальную раму и подвижно установленную ІІУ най каретку с приводом возвратно-поступательного движения. На каретке посредством пружинной подвески и опорных роликов установлена дополнительная каретка с траверсой, несущая на себе боковые и торцовые очистные элементы, выполненные а виде Скребков. Боковые очистный элементы взаимосвязаны с шарнирной рычажной системой, один из рычагов которой шарнирно установлен на траеерсе, а другой двухзвенный рычаг шарнирно взаимоеаязан с подвижным подпружиненным штоком, который взаимосвязан с дополнительной кареткой. Торцовые очистные элементы установлены на подпружиненной траверсе посредством направллющих, установленных с двух ее сторон. Паи движении направляющей за счет взаимодействия упора с поверхностью печи, пружинной подвески с роликами и шарнирами боковые скребки сэмоустанаяливаются в горизонтальной плоскости относительно очищаемой поверхности, а благодаря шарнирной установки резцы боковых скребков самоустанавливаются в вертикальной плоскости. Недостаток известного устройства для чистки рам и броней коксовых печей заключается в наличии дополнительной каретки, несущей боковые скребки, снабженные шарнирной системой, одно плечо которой посредством рычега шарнирно установлено на траверсе каретки, другое посредством шарнирного двухзвенного рычага взаимосвязано с подвижно установленным в траверсе подпружиненным штоком. Все это усложняет конструкцию устройства, а наличие при этом большого количества шарнирных связей в рычажной системе боковых скребков сникает эксплуатационную надежность устройства. Целью изобретения является упрощение конструкции устройства м повышение ого эксплуатационной надежности. В известном устройстве для чистки рам и ОроиеЯ коксовых печей, включающем напрзв/зрдощую раму подвижно установленную на ней каретку, привод везвазтна-ггосгупгтгельиого движения каретки, боковые органы чистки, подвижно устеиевлыжые на каретке, и поперечные 5 10 15 20 25 30 35 40 45 50 55 торцовые Органы чистки, каретка снабжена дополнительными торцоаыми органами чистки, которые попарно закреплены на подпружиненных траверсах, равномерно установленныхпо высоте каретки, противоположно расположенные бокоаые органы чистки снабжены общим упругим элементом, подвижно установленным между ними, и поперечные торцовые органы чистки установлемы на каретке подвижно ао взаимно перпендикулярных плоскостях и снабжены упругими элементами. Сопоставительный анализ с известным устройством позволяет сделать вывод, что предлагаемое устройство для чистки рам и броней коксовых печей отличается наличием дополнительных торцовых органов чистки, новой связью боковых органов чистки с упругими элементами и поперечных торцовых органов чистки с кареткой. На фиг.1 изображено устройство для чистки рам и броней коксовых печей, общий вид. две проекции; на фиг.2 - разрез А-А на фиг.1; на фиг.З - разрез Б-Б на фиг.1; на фиг.4 - узел I на фиг.1. Устройство для чистки рам и броней коксовых печей содержит направляющую раму 1, каретку 2, подвижно установленную в раме 1, и привод для возвратно-поступательного перемещения каретки 2, включающий редуктор 3, цепную передачу 4, звездочки 5, закрепленные на раме 1, и тяговые цепи 6, установленные на звездочках 5 и соединенные с кареткой 2. Направляющая рама 1 посредством шарнирной опоры 7 и фиксирующих элементов 8 установлена на несущей металлоконструкции 9 машины для обслуживания коксовых печей. На каретке 2 смонтированы крайние верхний 10 и нижний 11 торцовые органы чистки, которые поперечно установлены и подвижно закреплены в вертикальной плоскости посредством пальца 12 и упругого элемента 13, а в горизонтальной плоскости посредством пальца 14 в направляющем пазу 15 и упругого элемента 16; боковые органы 17 чистки, каждая пара которых' установлена симметрично и подвижно в горизонтальной плоскости посредством пазов 18 в кронштейнах 19 и шарниров 20 и снабжена общим упругим элементом 21, который установлен между направляющими подпятниками 22, равномерно воздействующими на корпуса 23 симметрично расположенных боковых органов чистки; дополнительные торцовые органы 24 чистки, которые попарно закреплены на траверсах 25, последние равномерно установлены по высоте каретки 2, подвижно соединены с . 5 16«30?3 ней в горизонтальной плоскости посредством лззоо 26 в кронштейнах 27 и шарниров 28 и снабжены упругими элементами 29 для равномерного прижатия органов 24 чистки к очищаемым поверхностям рамы 30. Е Крайние верхний 10 и нижний 11 торцовые органы чистки оыполнены а виде скребков, режущие кромки которых отогнуты с трех сторон под острым углом к очищаемой поверхности рамы G O 10 Боковые 17 и дополнительные 24 торцовые органы чистки выполнены в виде скребков, имеющи/, две режущие кромки, которые установлены симметрично относительно их продольной оси под острым углом 15 к очищаемым поверхностям рамы 30 и брони 31. Управление работой устройства осуществляется командоапаратом и конечным выключателем (не показаны) которые конт- ?0 ролируюг заданные крайние положения каретки 2. Устройство для чистки рам и броней работает следующим образом. Посредством несущей метэллоконсч- 25 рукции 9 машины для обслуживания коксовых печей (не показана) устройство устанавливают по оси рамы 30 коксооои печи и подводят к ней При этом боковые органы 17 чистки входят в контакт с боковыми 30 поверхностями рамы 30 и брони 31 и осуществляют предварительную центровку устройства путем перемещений шарнирной опоры 7 и фиксирующих элементов 8. Окончательная центровка устройства относи- 35 тельно рамы 30 осуществляется роликами 32, которые входя г в контакт с крючьями (не показаны) рамы 30 Затем устройство, преодолевая сопротивление пружин 29 траверс 25 и пружин 16, установленных на пальрах 40 14, продолжает свое движение к печи и устанавливается в положение, при котором верхний 10 и нижний ТІ торцовые органы чистки и дополнительные торцовые органы 24 чистки занимают рабочее положение для 45 очистки зеркала рамы 30, боковые органы 17 чистки при эгом гакже, преодолевая сопротивление пружин 21, занимают рабочее положение. Усилие прижатия органов 10, 11, 17 и 24 чистки обеспечивается соотвеч- 50 сгвующими пружинами. Затем включают привод, редуктор 3 которого через цепную передачу 4 возвращает звездочки 5, перемещающие тягоаые цепи 6 и сообщающие при этом во^вратно-посту- 55 пательное движение каретке 2 Последняя из исходного положения (фиг.1) вначале перемещается вверх, затем командоаппарат (не показан) переключает привод на полный ход каретки 2 вниз и на короткий ход снизу вверх до исходного положения В процесс» перемещения каретки 2 верхний ^0 и них ний 11 и дополнительные 24 торцовые органы чистки осуществляют очистку зникала рамы 30 по всей ее высотеа также в верхней и нижней частях, а боковые органы 17 чистки осуществляют очистку боковых поверхностей рамы 30 и брони 31 В процессе эксплуатации коксовых печей их рзмы и брони получают отклонения от проектного положения D г.рртикзльно-попере^ной и веріикально-продольной піоскостях, а также смещение рам по высоте Компенсацию этих отклонений в процессе работы устройства осуществляют путем подвижной установки органов 10 11, 17 и 24 очистки на каретке 2. Так вертикально-по перечные отклонения рамы 30 компенсируются подвижной установкой торцовых органоа 10, 11 и 24 чистки в горизонтальной плоскости, вертикально-продольные отклонения рамы 30 и брони 31 компенсируются подвижной установкой боковых органов 17 чистки в горизонтальной плоскости, а высотные смещения рам 30 иа коксовой батарее компенсируются подвижной установкой торцовых органов 10 и 11 чистки в вертикальной плоскости. После очистки рамы 30 и брони 31 устройство выводят из рабочего положения в исходное и посредством перемещения мзшины для обслуживания коксовых печей устанавливают для очистки следующей рамы и брони коксовой печи Предлагаемое устройство для чистки рам и броней коксовых печей по сравнению с известные имеет простую и более надежную для эксплуатации конструкцию, которая обеспечивает эффективную и качественную очистку рам и броней Достигается это путем самоустановки органов чистки по от ношению к очищаемым поверхностям и равномерного их прижима к этим поверхностям при возможных, D заданных пределах проектных отклонениях положения раси и броней на коксовых батареях. Повышение эксплуатационной надежности устройства ^Беличивает его срок службы примерно в 1,3-1,5 раза и сокращает примерно на 40% затраты на его ремонт и обслуживание. Эффективная
