Спосіб теплового неруйнівного виявлення сортоутворюючих вад пиломатеріалів

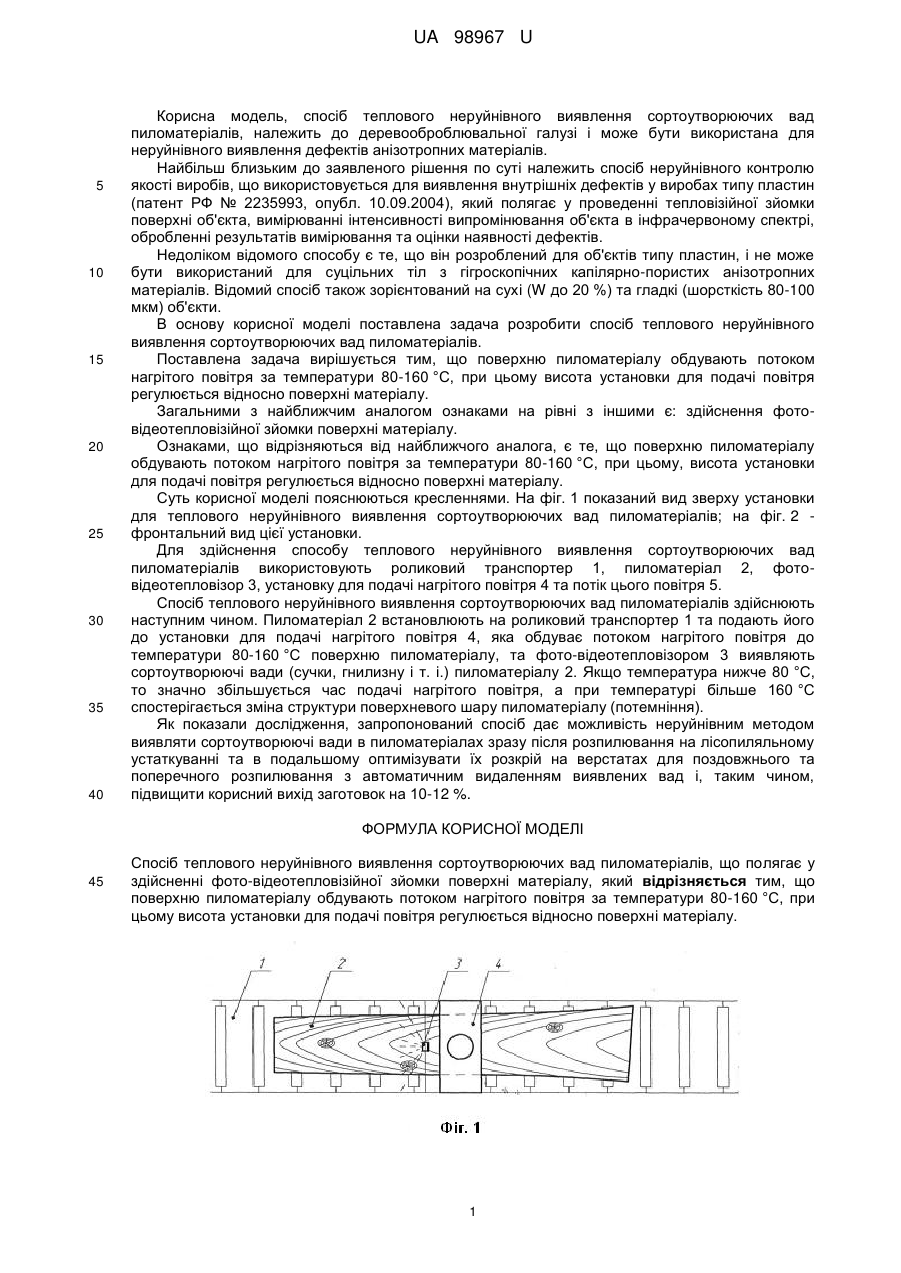

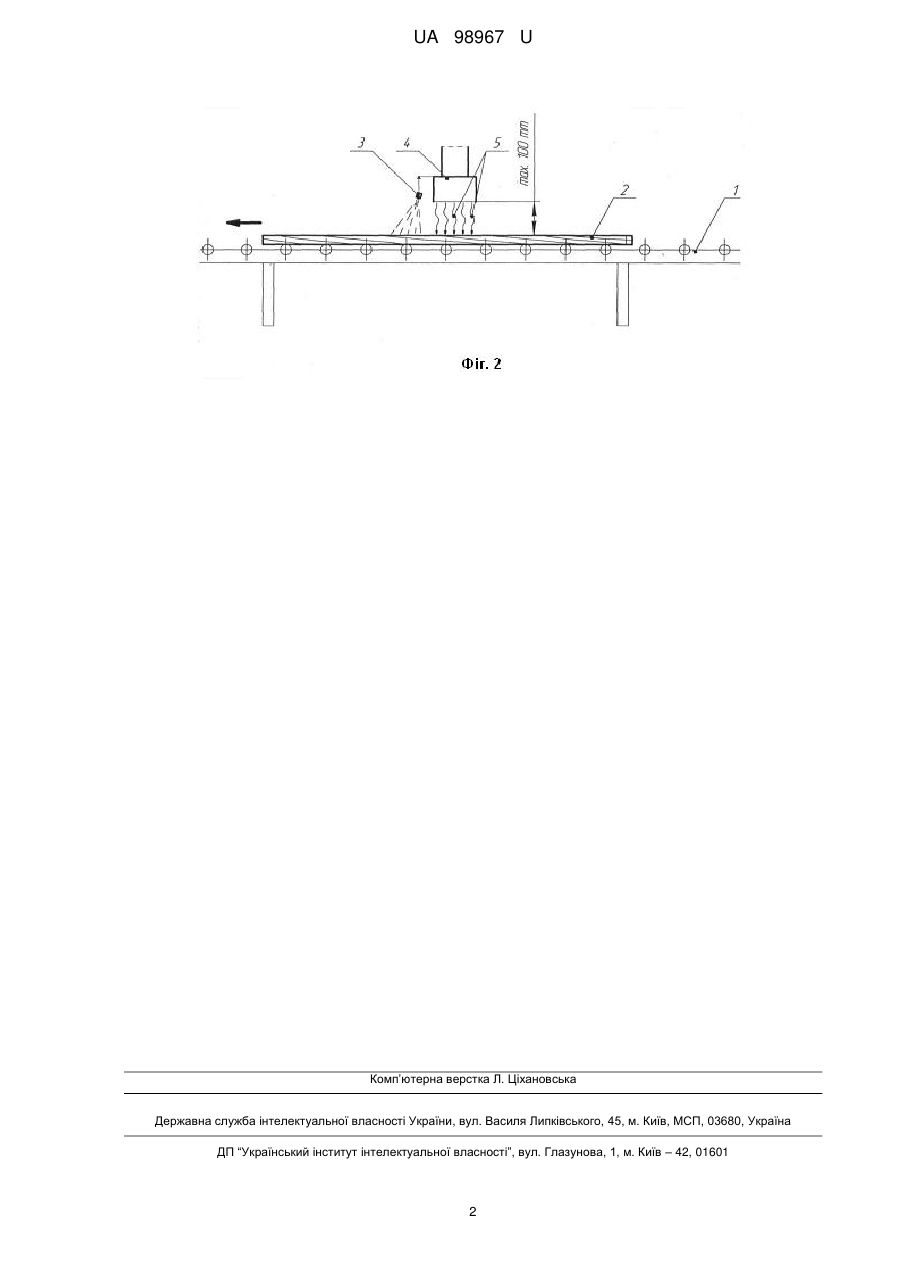

Реферат: Спосіб теплового неруйнівного виявлення сортоутворюючих вад пиломатеріалів полягає у здійсненні фото-відеотепловізійної зйомки поверхні матеріалу. Поверхню пиломатеріалу обдувають потоком нагрітого повітря за температури 80-160 °C, при цьому висота установки для подачі повітря регулюється відносно поверхні матеріалу. UA 98967 U (12) UA 98967 U UA 98967 U 5 10 15 20 25 30 35 40 Корисна модель, спосіб теплового неруйнівного виявлення сортоутворюючих вад пиломатеріалів, належить до деревооброблювальної галузі і може бути використана для неруйнівного виявлення дефектів анізотропних матеріалів. Найбільш близьким до заявленого рішення по суті належить спосіб неруйнівного контролю якості виробів, що використовується для виявлення внутрішніх дефектів у виробах типу пластин (патент РФ № 2235993, опубл. 10.09.2004), який полягає у проведенні тепловізійної зйомки поверхні об'єкта, вимірюванні інтенсивності випромінювання об'єкта в інфрачервоному спектрі, обробленні результатів вимірювання та оцінки наявності дефектів. Недоліком відомого способу є те, що він розроблений для об'єктів типу пластин, і не може бути використаний для суцільних тіл з гігроскопічних капілярно-пористих анізотропних матеріалів. Відомий спосіб також зорієнтований на сухі (W до 20 %) та гладкі (шорсткість 80-100 мкм) об'єкти. В основу корисної моделі поставлена задача розробити спосіб теплового неруйнівного виявлення сортоутворюючих вад пиломатеріалів. Поставлена задача вирішується тим, що поверхню пиломатеріалу обдувають потоком нагрітого повітря за температури 80-160 °C, при цьому висота установки для подачі повітря регулюється відносно поверхні матеріалу. Загальними з найближчим аналогом ознаками на рівні з іншими є: здійснення фотовідеотепловізійної зйомки поверхні матеріалу. Ознаками, що відрізняються від найближчого аналога, є те, що поверхню пиломатеріалу обдувають потоком нагрітого повітря за температури 80-160 °C, при цьому, висота установки для подачі повітря регулюється відносно поверхні матеріалу. Суть корисної моделі пояснюються кресленнями. На фіг. 1 показаний вид зверху установки для теплового неруйнівного виявлення сортоутворюючих вад пиломатеріалів; на фіг. 2 фронтальний вид цієї установки. Для здійснення способу теплового неруйнівного виявлення сортоутворюючих вад пиломатеріалів використовують роликовий транспортер 1, пиломатеріал 2, фотовідеотепловізор 3, установку для подачі нагрітого повітря 4 та потік цього повітря 5. Спосіб теплового неруйнівного виявлення сортоутворюючих вад пиломатеріалів здійснюють наступним чином. Пиломатеріал 2 встановлюють на роликовий транспортер 1 та подають його до установки для подачі нагрітого повітря 4, яка обдуває потоком нагрітого повітря до температури 80-160 °C поверхню пиломатеріалу, та фото-відеотепловізором 3 виявляють сортоутворюючі вади (сучки, гнилизну і т. і.) пиломатеріалу 2. Якщо температура нижче 80 °C, то значно збільшується час подачі нагрітого повітря, а при температурі більше 160 °C спостерігається зміна структури поверхневого шару пиломатеріалу (потемніння). Як показали дослідження, запропонований спосіб дає можливість неруйнівним методом виявляти сортоутворюючі вади в пиломатеріалах зразу після розпилювання на лісопиляльному устаткуванні та в подальшому оптимізувати їх розкрій на верстатах для поздовжнього та поперечного розпилювання з автоматичним видаленням виявлених вад і, таким чином, підвищити корисний вихід заготовок на 10-12 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб теплового неруйнівного виявлення сортоутворюючих вад пиломатеріалів, що полягає у здійсненні фото-відеотепловізійної зйомки поверхні матеріалу, який відрізняється тим, що поверхню пиломатеріалу обдувають потоком нагрітого повітря за температури 80-160 °C, при цьому висота установки для подачі повітря регулюється відносно поверхні матеріалу. 1 UA 98967 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
