Прилад для визначення кутової орієнтації стебел луб’яних культур у стрічці

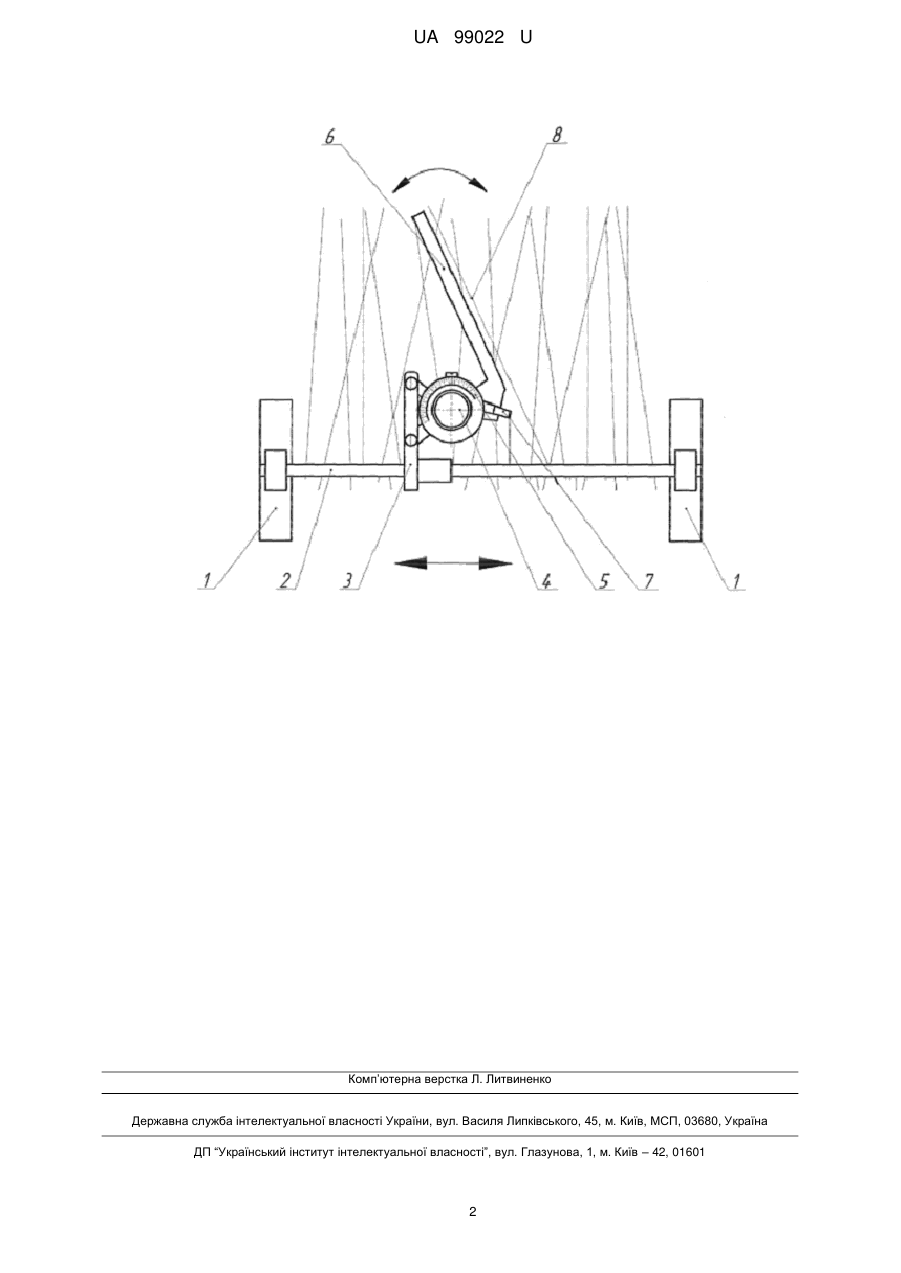

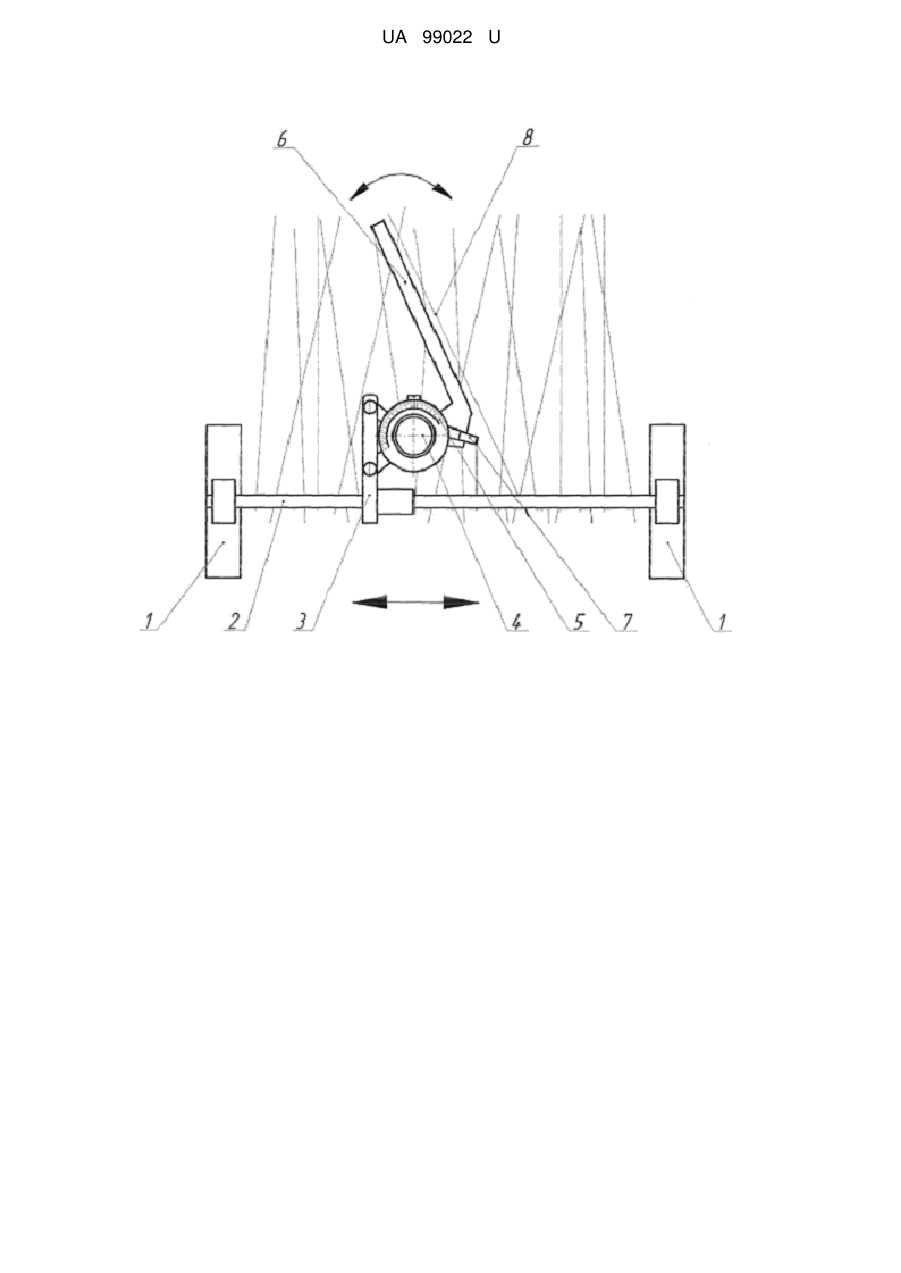

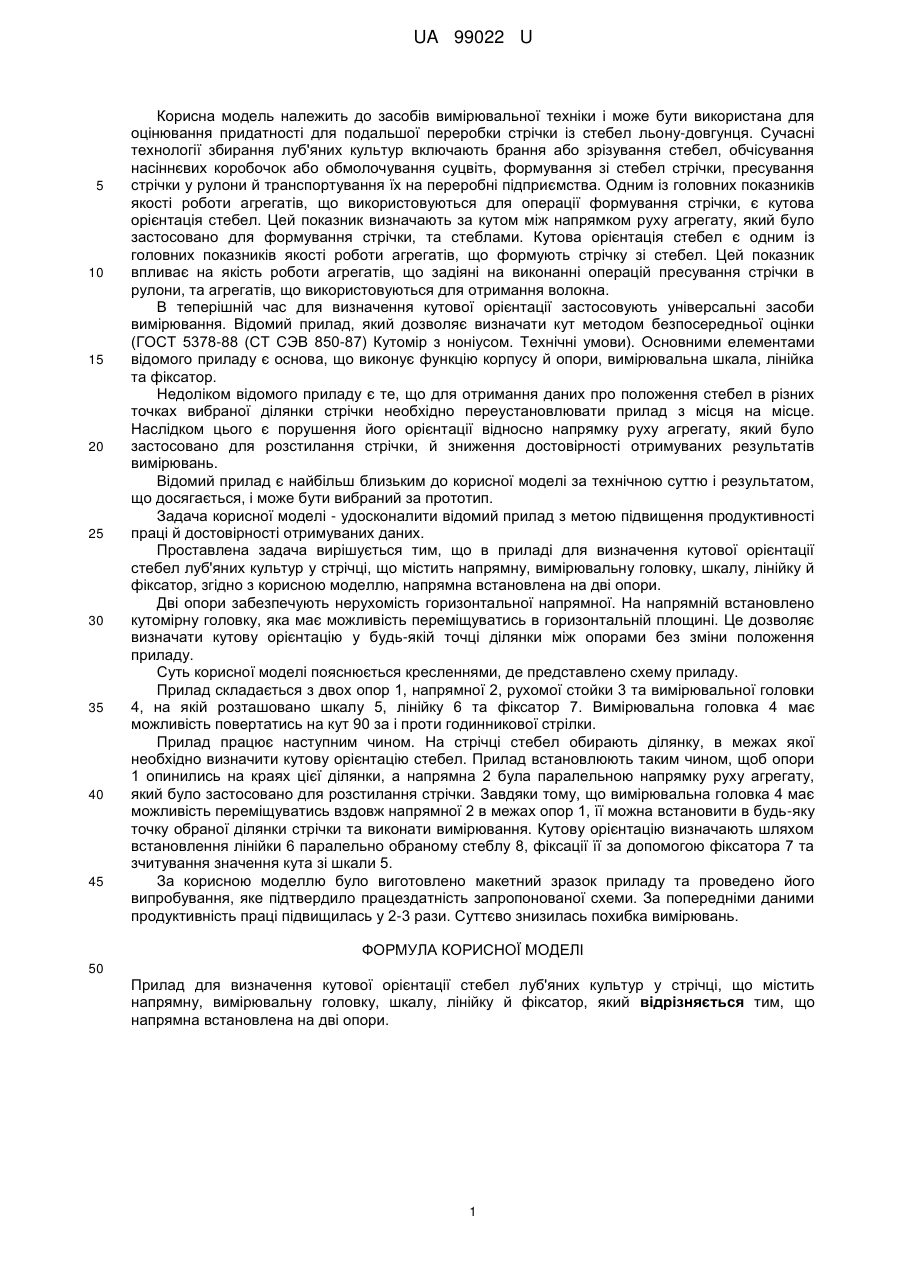

Реферат: Прилад для визначення кутової орієнтації стебел луб'яних культур у стрічці містить напрямну, вимірювальну головку, шкалу, лінійку й фіксатор, причому напрямна встановлена на дві опори. UA 99022 U (54) ПРИЛАД ДЛЯ ВИЗНАЧЕННЯ КУТОВОЇ ОРІЄНТАЦІЇ СТЕБЕЛ ЛУБ'ЯНИХ КУЛЬТУР У СТРІЧЦІ UA 99022 U UA 99022 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до засобів вимірювальної техніки і може бути використана для оцінювання придатності для подальшої переробки стрічки із стебел льону-довгунця. Сучасні технології збирання луб'яних культур включають брання або зрізування стебел, обчісування насіннєвих коробочок або обмолочування суцвіть, формування зі стебел стрічки, пресування стрічки у рулони й транспортування їх на переробні підприємства. Одним із головних показників якості роботи агрегатів, що використовуються для операції формування стрічки, є кутова орієнтація стебел. Цей показник визначають за кутом між напрямком руху агрегату, який було застосовано для формування стрічки, та стеблами. Кутова орієнтація стебел є одним із головних показників якості роботи агрегатів, що формують стрічку зі стебел. Цей показник впливає на якість роботи агрегатів, що задіяні на виконанні операцій пресування стрічки в рулони, та агрегатів, що використовуються для отримання волокна. В теперішній час для визначення кутової орієнтації застосовують універсальні засоби вимірювання. Відомий прилад, який дозволяє визначати кут методом безпосередньої оцінки (ГОСТ 5378-88 (СТ СЭВ 850-87) Кутомір з ноніусом. Технічні умови). Основними елементами відомого приладу є основа, що виконує функцію корпусу й опори, вимірювальна шкала, лінійка та фіксатор. Недоліком відомого приладу є те, що для отримання даних про положення стебел в різних точках вибраної ділянки стрічки необхідно переустановлювати прилад з місця на місце. Наслідком цього є порушення його орієнтації відносно напрямку руху агрегату, який було застосовано для розстилання стрічки, й зниження достовірності отримуваних результатів вимірювань. Відомий прилад є найбільш близьким до корисної моделі за технічною суттю і результатом, що досягається, і може бути вибраний за прототип. Задача корисної моделі - удосконалити відомий прилад з метою підвищення продуктивності праці й достовірності отримуваних даних. Проставлена задача вирішується тим, що в приладі для визначення кутової орієнтації стебел луб'яних культур у стрічці, що містить напрямну, вимірювальну головку, шкалу, лінійку й фіксатор, згідно з корисною моделлю, напрямна встановлена на дві опори. Дві опори забезпечують нерухомість горизонтальної напрямної. На напрямній встановлено кутомірну головку, яка має можливість переміщуватись в горизонтальній площині. Це дозволяє визначати кутову орієнтацію у будь-якій точці ділянки між опорами без зміни положення приладу. Суть корисної моделі пояснюється кресленнями, де представлено схему приладу. Прилад складається з двох опор 1, напрямної 2, рухомої стойки 3 та вимірювальної головки 4, на якій розташовано шкалу 5, лінійку 6 та фіксатор 7. Вимірювальна головка 4 має можливість повертатись на кут 90 за і проти годинникової стрілки. Прилад працює наступним чином. На стрічці стебел обирають ділянку, в межах якої необхідно визначити кутову орієнтацію стебел. Прилад встановлюють таким чином, щоб опори 1 опинились на краях цієї ділянки, а напрямна 2 була паралельною напрямку руху агрегату, який було застосовано для розстилання стрічки. Завдяки тому, що вимірювальна головка 4 має можливість переміщуватись вздовж напрямної 2 в межах опор 1, її можна встановити в будь-яку точку обраної ділянки стрічки та виконати вимірювання. Кутову орієнтацію визначають шляхом встановлення лінійки 6 паралельно обраному стеблу 8, фіксації її за допомогою фіксатора 7 та зчитування значення кута зі шкали 5. За корисною моделлю було виготовлено макетний зразок приладу та проведено його випробування, яке підтвердило працездатність запропонованої схеми. За попередніми даними продуктивність праці підвищилась у 2-3 рази. Суттєво знизилась похибка вимірювань. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Прилад для визначення кутової орієнтації стебел луб'яних культур у стрічці, що містить напрямну, вимірювальну головку, шкалу, лінійку й фіксатор, який відрізняється тим, що напрямна встановлена на дві опори. 1 UA 99022 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
